Van gạt tay thủy lực

Tổng quan về van gạt tay thủy lực

Thông số kỹ thuật:

- Lưu lượng: 45, 60, 80, 120, 160, 240 lít/phút

- Số tay điều chỉnh: 1,2,3,4,5,6,...n+1 tay

- Áp suất tối đa: 315bar

- Bộ phận điều chỉnh áp có

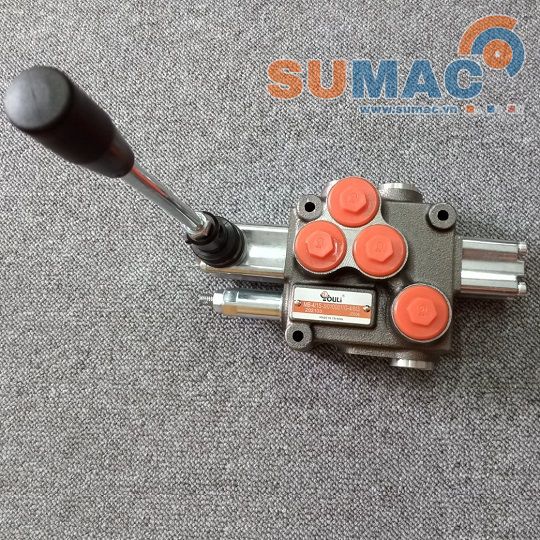

H1. Tổng quan van gạt tay thủy lực

Cấu tạo van gạt tay thủy lực

- Tay điều chỉnh hướng dầu

- Thân van

- Đường dầu ra 2 chiều

- Đường cấp dầu

- Đường dầu hồi

- Bộ phận chỉnh áp

H2. Vay tay thủy lực có chỉnh áp

Xuất xứ thiết bị: Đài Loan

Van tay thủy lực được ứng dụng nhiều trong máy thủy lực, cần cẩu, tời nâng hạ thủy lực.v.v

CẤU TẠO VAN GẠT TAY DẦU CÓ CHỈNH ÁP

Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt

Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra

1.1 Thân van tay thủy lực

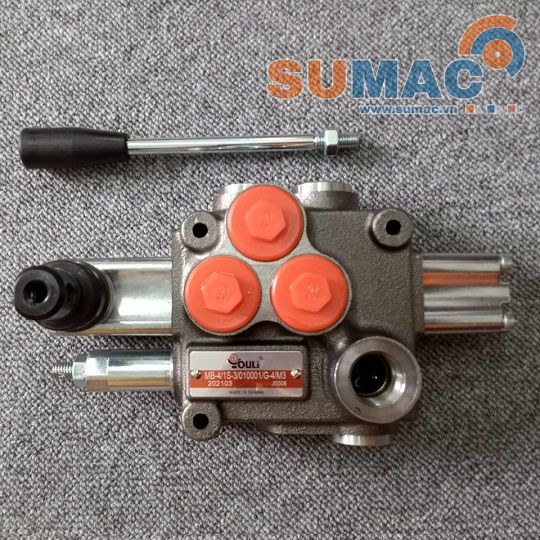

Hình 3a. Hình ảnh tổng thể van tay thủy lực

Hình 3b. Hình ảnh tổng thể van tay thủy lực

Trên thân van gạt tay thủy lực bố trí dường dầu như sau:

- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp  cấp vào

- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)

- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu

Hình 4. Đường dầu A, B và đường dầu T (T là đường dầu hồi về thùng của dầu thủy lực)

Hình 5. Đường dầu A, B và đường dầu P, T (T là đường dầu hồi về thùng của dầu thủy lực, P là đường dầu đấu vào bơm thủy lực)

Đường dầu P, T được bố trí cả trên mặt van tay lẫn bên cạnh van. Khách hàng có thể chọn vị trí đấu lắp phù hợp

1.2 Bộ phận chỉnh áp suất

Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P

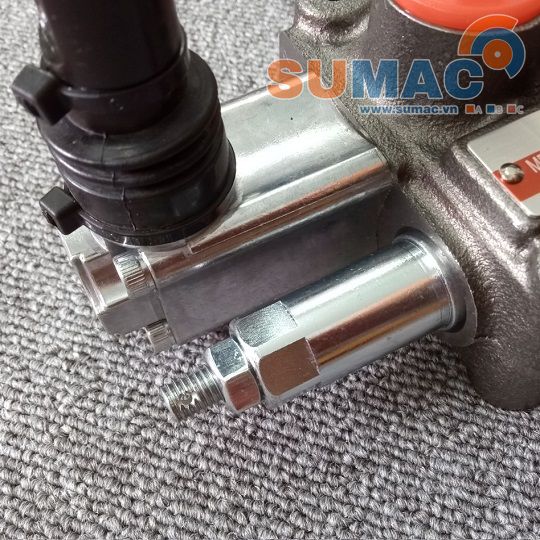

Hình 6. Nút chính áp van tay thủy lực

Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2)

Chú ý:

- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công

- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại

1.3 Tay gạt

.

Hình 7. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực

Hình 8. Tay gạt lắp theo phương đứng

Hình 9. Tay gạt lắp theo phương ngang

Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T

Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt

Hình 10. Vị trí lắp tay gạt, sau khi lắp tay chúng ta vặn chặt ốc hãm để tay gạt không bị trôi ren

Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo

Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.
