Van gạt tay dầu có chỉnh áp SAINFON ZTL 20H 3/4

Thông số kỹ thuật van tay ZTL 20H 3/4:

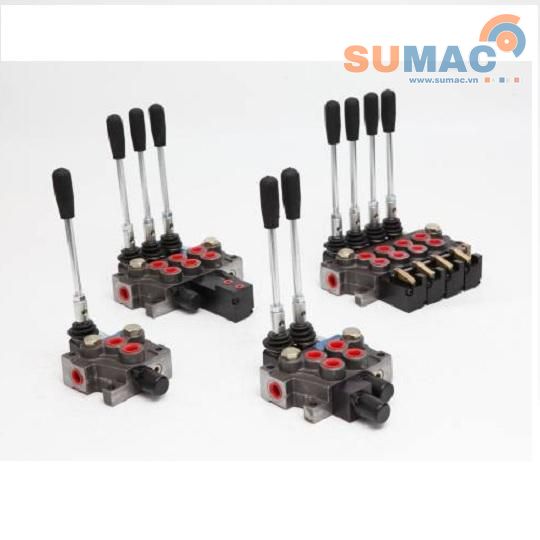

Hình 2. Van gạt tay thủy lực loại 1 tay và loại 2 tay gạt

CẤU TẠO VAN GẠT TAY DẦU CÓ CHỈNH ÁP

Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt

Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra

1.1 Thân van tay thủy lực

Hình 3a. Hình ảnh tổng thể van tay thủy lực

Hình 3b. Hình ảnh tổng thể van tay thủy lực

Trên thân van gạt tay thủy lực bố trí dường dầu như sau:

- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp  cấp vào

- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)

- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu

Hình 4. Đường dầu A, B và đường dầu T (T là đường dầu hồi về thùng của dầu thủy lực)

Hình 5. Đường dầu A, B và đường dầu P, T (T là đường dầu hồi về thùng của dầu thủy lực, P là đường dầu đấu vào bơm thủy lực)

Đường dầu P, T được bố trí cả trên mặt van tay lẫn bên cạnh van. Khách hàng có thể chọn vị trí đấu lắp phù hợp

1.2 Bộ phận chỉnh áp suất

Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P

Hình 6. Nút chính áp van tay thủy lực

Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2)

Chú ý:

- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công

- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại

1.3 Tay gạt

Hình 7. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực

Hình 8. Tay gạt lắp theo phương đứng

Hình 9. Tay gạt lắp theo phương ngang

Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T

Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt

Hình 10. Vị trí lắp tay gạt, sau khi lắp tay chúng ta vặn chặt ốc hãm để tay gạt không bị trôi ren

Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo

Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.

* Van gạt tay được SUMAC đóng gói, kiểm tra cẩn thận trước khi xuất hàng

Máy & thiết bị SUMAC đã cung cấp rất nhiều thiết bị thủy lực cho nhiều đơn vị.

Chúng tôi rất mong được phục vụ. Xin cám ơn khách hàng đã quan tâm!

MUA VAN GẠT TAY DẦU CÓ CHỈNH ÁP SAINFON ZTL 20H 3/4 Ở ĐÂU ?

Máy và thiết bị sumac cung cấp, giao hàng VAN GẠT TAY DẦU CÓ CHỈNH ÁP SAINFON ZTL 20H 3/4, phụ kiện thủy lực tại Hà Nội, tại Bắc Ninh, tại Bắc Giang, tại Lạng sơn, tại Hải Phòng, tại Hưng Yên, tại Hải Dương, tại Hà Nam, tại Nam Định, tại Ninh Bình, tại Thanh Hóa, tại Nghệ An,

tại Hà Tĩnh,tại Quảng Trị, tại Vĩnh Phúc, tại Thái Nguyên, tại Phú Thọ, tại Tuyên Quàng, tại Lào Cai, tại Yến Bái,

.v.v. và SHIP COD các tỉnh khác tại Khu vực Miền Bắc, Miền Trung và Miền Nam

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc, thanh toán sau khi nhận hàng

Mechanical Engineer

Mobile : 0911034775

ID: 0108039820

ID: 0107405111

Website: http://sumac.vn/

Email: vnsumac@gmail.com

ĐẶC ĐIỂM  VAN TAY ZDAL 20H 3/4:

Cấu tạo

Van tay ZDAL 20H 3/4 là một van điều khiển hướng thay đổi hướng của dầu thủy lực bằng cách vận hành tay cầm. Van gạt tay thủy lực cấu tạo gồm thân van và cần gạt. Người điều khiển sử dụng cần gạt để tác động lực lên van, làm thay đổi hướng dầu thủy lực.

Chức năng

Van gạt tay thủy lực dùng để điều khiển hướng dòng chảy của dầu cung cấp cho xi lanh làm việc

ZT-L-20H-OT 20/1 G-3/4-1TAY, ZT-L-20H-OT 20/1 G-3/4-2TAY, ZT-L-20H-OT 20/1 G-3/4-3TAY

ZT-L-20H-OT 20/1 G-3/4-4TAY, ZT-L-20H-OT 20/1 G-3/4-5TAY, ZT-L-255H-OT 20/1-G1''-1TAY, ZT-L-255H-OT 20/1-G1''-2TAY
