Mã SP | 7T0K3E |
Giá | 1.550.000 VNĐ |
Hãng sản xuất | SUMAC |
Nước sản xuất | Japan |
Gian hàng | Khách hàng |
Bảo Hành | Khách hàng |
Lượt xem | 211.71K |
Module Khác | Đơn giá | Tổng Giá | Số lượng |
---|---|---|---|
ZDA-L-15H-OT 20/1 G 1/2-1TAY | 1.550.000 VNĐ | 1.550.000 VNĐ | |
ZDA-L-15H-OT 20/1 G 1/2-2TAY | 2.440.000 VNĐ | 2.440.000 VNĐ | |
ZDA-L-15H-OT 20/1 G 1/2-3TAY | 3.330.000 VNĐ | 3.330.000 VNĐ |
Mã sản phẩm | Áp suất hoạt động tối thiểu (kgf/cm2) | Số cần gạt | Kích thước cổng kết nối (mm) |
ZDA-L15H-OT-G1/2 | 315 | 1 | 21 |
ZDA-L15H-2OT-G1/2 | 2 | ||
ZDA-L15H-3OT-G1/2 | 3 | ||
ZDA-L15H-4OT-G1/2 | 4 | ||
ZDA-L15H-5OT-G1/2 | 5 |

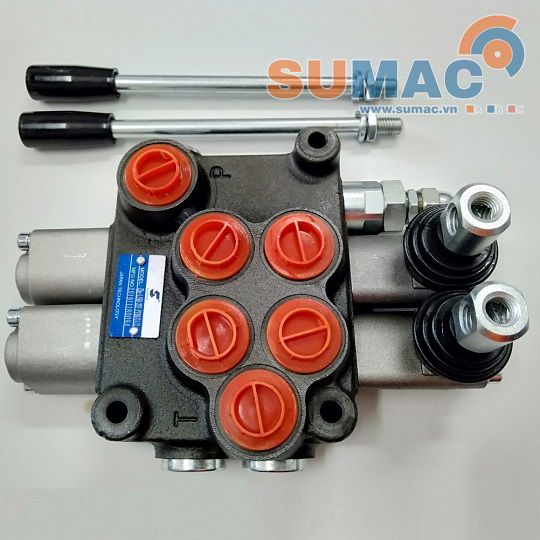

Hình 2. Van gạt tay thủy lực loại 1 tay và loại 2 tay gạt
Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt
Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra
1.1 Thân van tay thủy lực
Hình 3. Hình ảnh tổng thể van tay thủy lực
Trên thân van gạt tay thủy lực bố trí dường dầu như sau:
- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp cấp vào
- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)
- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu
Hình 4. Đường dầu A, B và đường dầu T (T là đường dầu hồi về thùng của dầu thủy lực)
Hình 5. Đường dầu A, B và đường dầu P, T (T là đường dầu hồi về thùng của dầu thủy lực, P là đường dầu đấu vào bơm thủy lực)
Đường dầu P, T được bố trí cả trên mặt van tay lẫn bên cạnh van. Khách hàng có thể chọn vị trí đấu lắp phù hợp
1.2 Bộ phận chỉnh áp suất
Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P
Hình 6. Nút chính áp van tay thủy lực
Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2)
Chú ý:
- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công
- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại
1.3 Tay gạt
Hình 7. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực
Hình 8. Tay gạt lắp theo phương đứng
Hình 9. Tay gạt lắp theo phương ngang
Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T
Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt
Hình 10. Vị trí lắp tay gạt, sau khi lắp tay chúng ta vặn chặt ốc hãm để tay gạt không bị trôi ren
Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo
Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.
* Van gạt tay được SUMAC đóng gói, kiểm tra cẩn thận trước khi xuất hàng
Máy & thiết bị SUMAC đã cung cấp rất nhiều thiết bị thủy lực cho nhiều đơn vị.
Chúng tôi rất mong được phục vụ. Xin cám ơn khách hàng đã quan tâm!
Máy và thiết bị sumac cung cấp, giao hàng VAN GẠT TAY DẦU CÓ CHỈNH ÁP SAINFON ZDAL 15H 1/2, phụ kiện thủy lực
Giao hàng tại Hà Nội, tại Bắc Ninh, tại Bắc Giang, tại Lạng sơn, tại Hải Phòng, tại Hưng Yên, tại Hải Dương, tại Hà Nam, tại Nam Định, tại Ninh Bình, tại Thanh Hóa, tại Nghệ An, tại Hà Tĩnh, tại Quảng Trị, tại Vĩnh Phúc, tại Thái Nguyên, tại Phú Thọ, tại Tuyên Quàng, tại Lào Cai, tại Yến Bái, .v.v. và SHIP COD các tỉnh khác tại Khu vực Miền Bắc, Miền Trung và Miền Nam
Mọi chi tiết vui lòng liên hệ:
MÁY & THIẾT BỊ SUMAC
Giao hàng, bảo hành hàng toàn quốc, thanh toán sau khi nhận hàng
Mechanical Engineer
ID: 0108039820
ID: 0107405111
Website: http://sumac.vn/
Email: vnsumac@gmail.com
Cấu tạo
Van tay ZDAL 15H 1/2 là một van điều khiển hướng thay đổi hướng của dầu thủy lực bằng cách vận hành tay cầm.
Van gạt tay thủy lực cấu tạo gồm thân van và cần gạt. Người điều khiển sử dụng cần gạt để tác động lực lên van, làm thay đổi hướng dầu thủy lực.
Chức năng
Van gạt tay thủy lực dùng để điều khiển hướng dòng chảy của dầu cung cấp cho xi lanh làm việc
Mã sản phẩm | Áp suất hoạt động tối thiểu (kgf/cm2) | Số cần gạt | Kích thước cổng kết nối (mm) |
ZDA-L15H-OT-G1/2 | 315 | 1 | 21 |
ZDA-L15H-2OT-G1/2 | 2 | ||
ZDA-L15H-3OT-G1/2 | 3 | ||
ZDA-L15H-4OT-G1/2 | 4 | ||
ZDA-L15H-5OT-G1/2 | 5 |
Cấu tạo
Van tay ZDAL 15H 1/2 là một van điều khiển hướng thay đổi hướng của dầu thủy lực bằng cách vận hành tay cầm. Van gạt tay thủy lực cấu tạo gồm thân van và cần gạt. Người điều khiển sử dụng cần gạt để tác động lực lên van, làm thay đổi hướng dầu thủy lực.
Chức năng
Van gạt tay thủy lực dùng để điều khiển hướng dòng chảy của dầu cung cấp cho xi lanh làm việc
