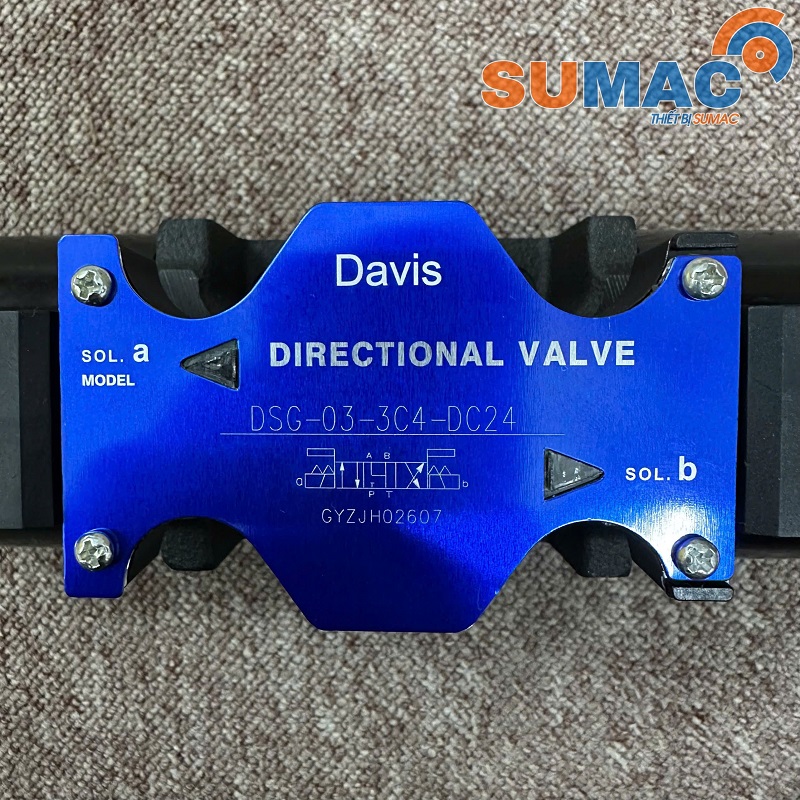

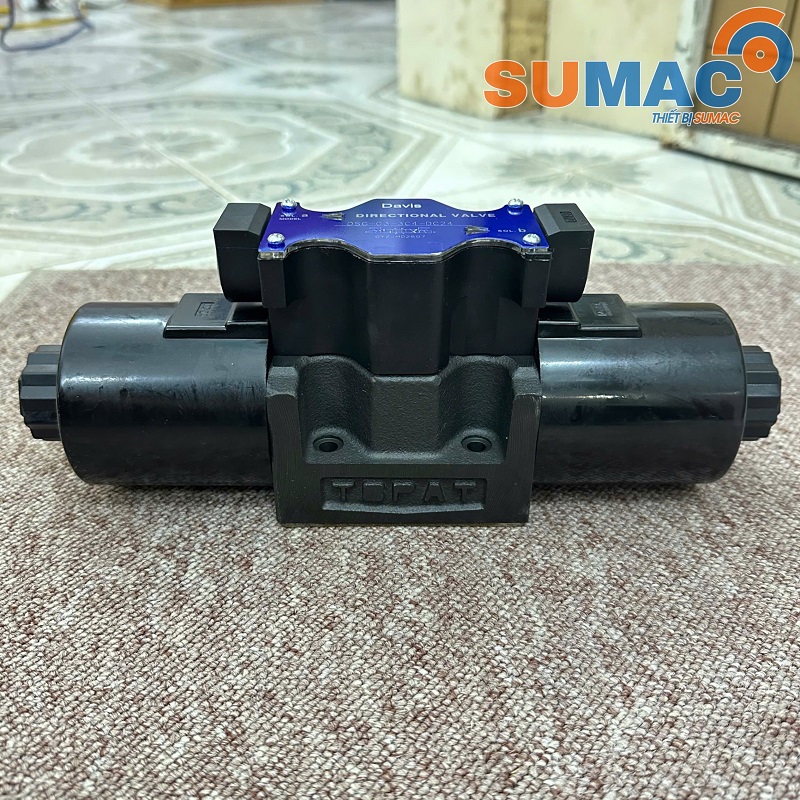

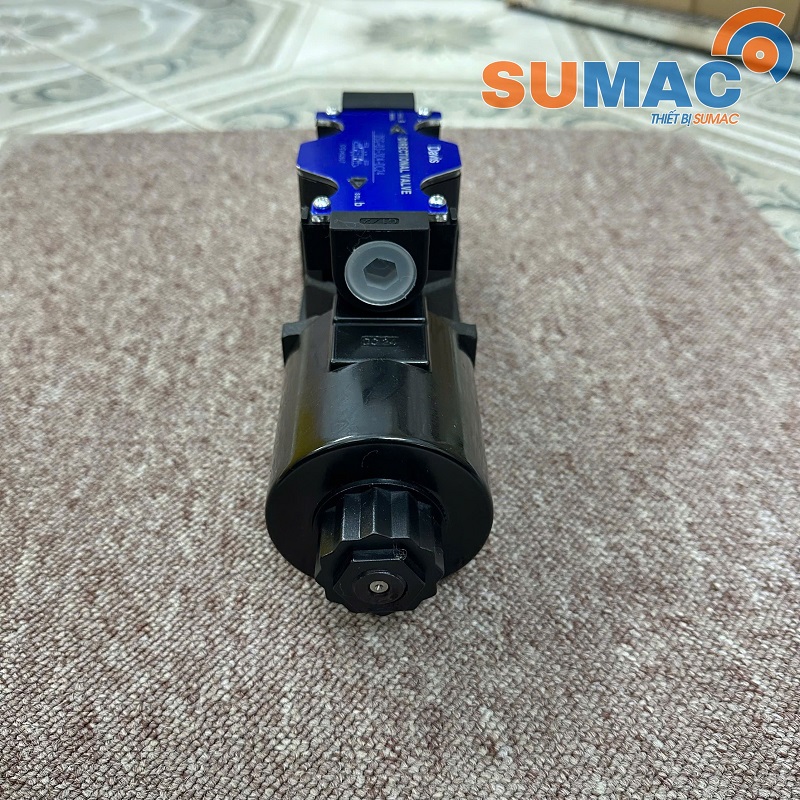

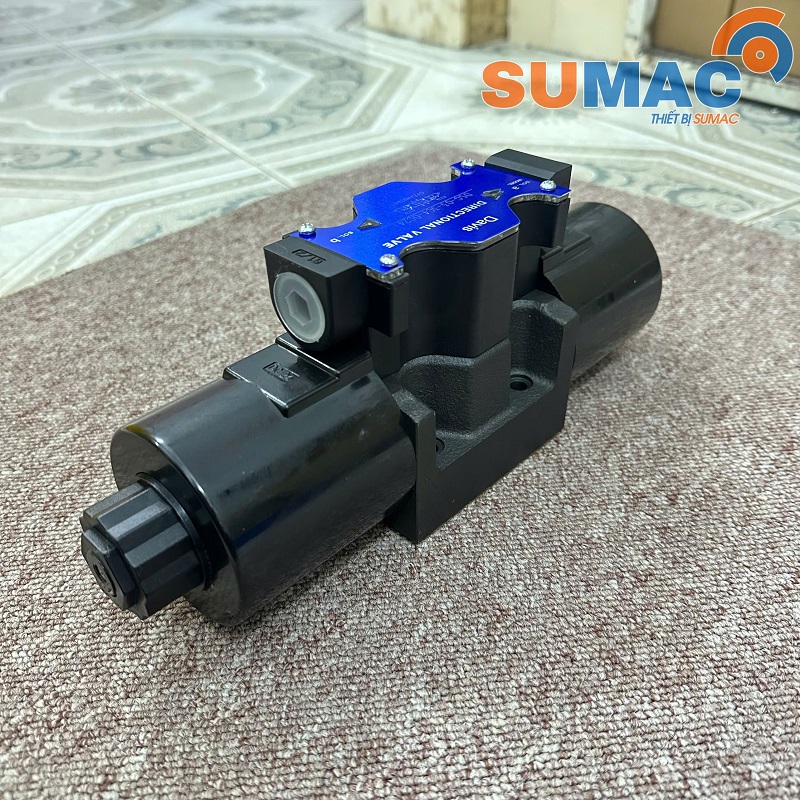

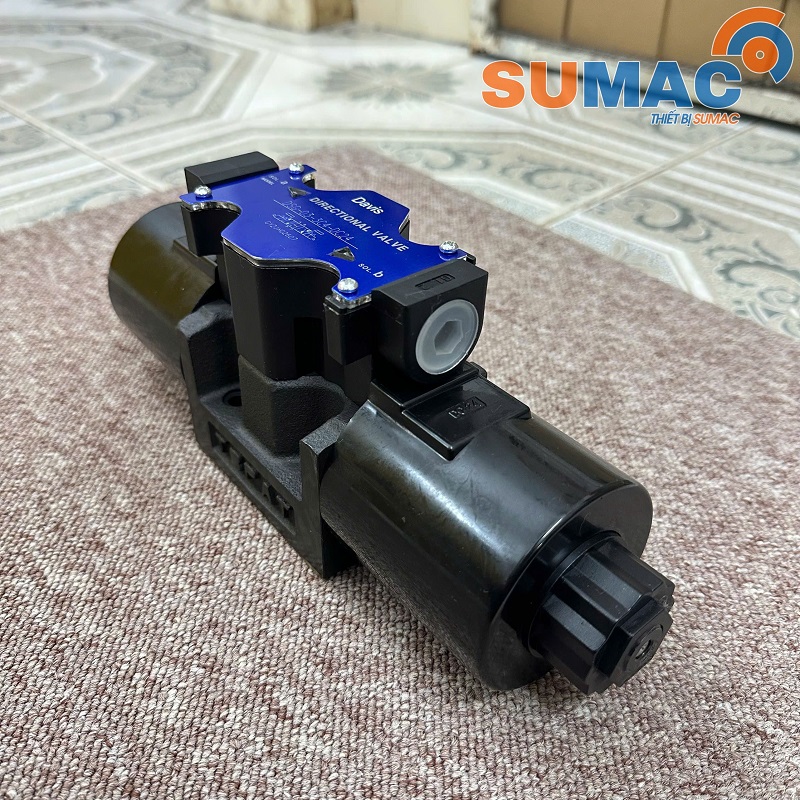

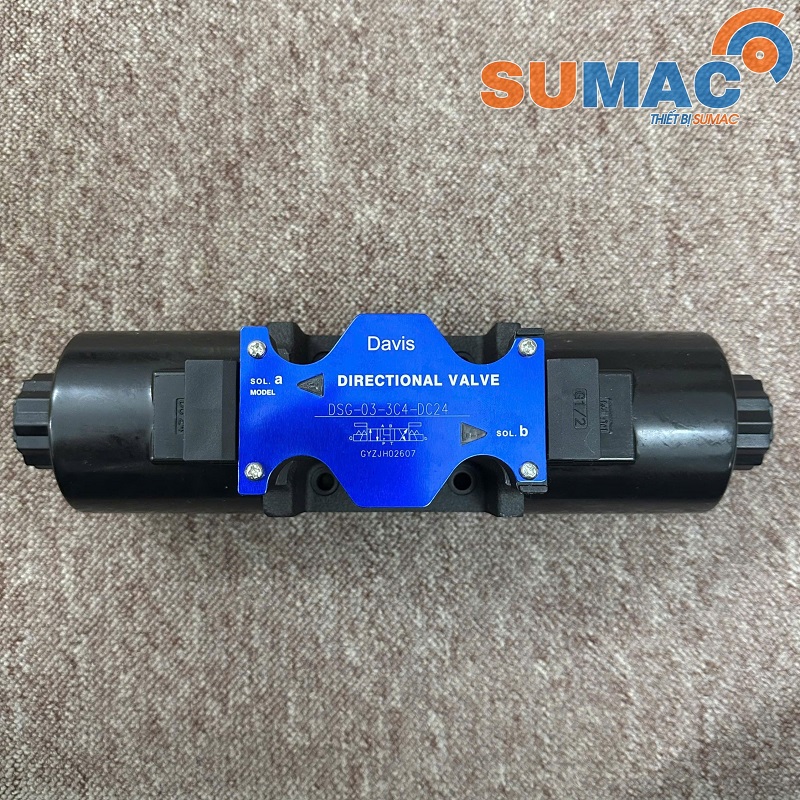

Van điện từ DSG-03-3C4 24V – Van đảo chiều thủy lực DC24V

Van điện từ DSG-03-3C4 24V là van phân phối thủy lực điều khiển bằng điện từ, có chức năng đóng mở, phân phối và đảo chiều dòng dầu trong hệ thống thủy lực. Van thuộc dòng DSG-03, sử dụng nguồn điện DC24V, thiết kế 3 vị trí, 4 cửa dầu và 2 đầu điện từ, phù hợp với các hệ thống cần điều khiển xi lanh hoặc mô tơ thủy lực theo hai chiều.

Model DSG-03-3C4-DC24 có áp suất định mức 25 MPa tương đương 250 bar , được sử dụng phổ biến trong máy ép thủy lực, bộ nguồn thủy lực, xi lanh hai chiều, máy nâng hạ và các hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật van DSG-03-3C4 DC24V

Cấu tạo van điện từ DSG-03-3C4 24V

Van DSG-03-3C4 DC24V có kết cấu chắc chắn, gồm các bộ phận chính:

- Thân van: chứa các đường dầu và hệ thống cửa P, T, A, B.

- Con trượt 3C4: dịch chuyển bên trong thân van để thay đổi hướng lưu thông của dầu.

- Hai cuộn điện SOL.a và SOL.b: sử dụng nguồn DC24V, điều khiển con trượt theo hai hướng.

- Lò xo hồi vị: đưa con trượt trở lại vị trí trung tâm khi ngắt nguồn điện.

- Lõi từ và ty đẩy: truyền lực từ cuộn điện đến con trượt.

- Gioăng và O-ring: làm kín các vị trí tiếp xúc, hạn chế rò rỉ dầu.

Nguyên lý hoạt động van DSG-03-3C4 24V

Dầu thủy lực có áp suất từ bơm được đưa vào cửa P của van. Tùy theo cuộn điện được cấp nguồn, con trượt sẽ thay đổi vị trí để phân phối dầu đến cửa A hoặc B.

Khi cấp điện cho SOL.a

Cấp SOL.a → dòng dầu đổi hướng → xi lanh chuyển động theo chiều thứ nhất.

Khi cấp điện cho SOL.b

Cấp SOL.b → đảo chiều dầu → xi lanh chuyển động theo chiều ngược lại.

Khi ngắt điện cả hai coil

Khi SOL.a và SOL.b đều không được cấp điện, lò xo hồi vị đưa con trượt trở về vị trí trung tâm của kiểu 3C4.

Tóm tắt quá trình:

SOL.a ON → xi lanh chạy một chiều → OFF về trung tâm → SOL.b ON → xi lanh chạy chiều ngược lại.

Ứng dụng của van DSG-03-3C4 24V

Van điện từ DSG-03-3C4 DC24V được sử dụng để điều khiển hướng dòng dầu trong nhiều loại máy móc và hệ thống thủy lực, đặc biệt phù hợp với thiết bị cần thực hiện các chuyển động tiến – lùi, nâng – hạ, đẩy – kéo, đóng – mở.

Một số ứng dụng phổ biến:

- Máy ép thủy lực.

- Trạm nguồn thủy lực.

- Máy uốn và máy dập.

- Thiết bị nâng hạ.

- Hệ thống kẹp và giữ sản phẩm.

- Cơ cấu đẩy – kéo bằng xi lanh.

- Máy móc sản xuất tự động.

- Mạch điều khiển mô tơ thủy lực.

Ưu điểm của van DSG-03-3C4 DC24V

- Sử dụng nguồn DC 24V, dễ kết nối PLC và tủ điện.

- Đảo chiều dòng dầu nhanh, vận hành ổn định.

- Điều khiển được xi lanh và mô tơ thủy lực hai chiều.

- Kết cấu chắc chắn, chịu áp suất cao.

- Lắp đặt, bảo trì và thay thế thuận tiện.

- Phù hợp nhiều hệ thống thủy lực và máy công nghiệp.

Cách chọn van điện từ DSG-03-3C4 24V

 - Chọn đúng model DSG-03-3C4.

 - Kiểm tra đúng điện áp DC24V.

 - Chọn van phù hợp với áp suất và lưu lượng hệ thống.

 - Kiểm tra đúng kiểu đế lắp và vị trí cửa dầu P – T – A – B.

 - Nên đối chiếu mã van cũ trước khi thay thế để tránh chọn sai kiểu con trượt.

Lưu ý khi sử dụng van DSG-03-3C4 24V

- Sử dụng dầu thủy lực sạch.

- Trang bị lọc dầu phù hợp cho hệ thống.

- Dùng đúng nguồn DC24V.

- Lắp đúng các cửa P – T – A – B.

- Không để van làm việc vượt áp suất cho phép.

- Kiểm tra coil, gioăng và tình trạng rò dầu định kỳ.
