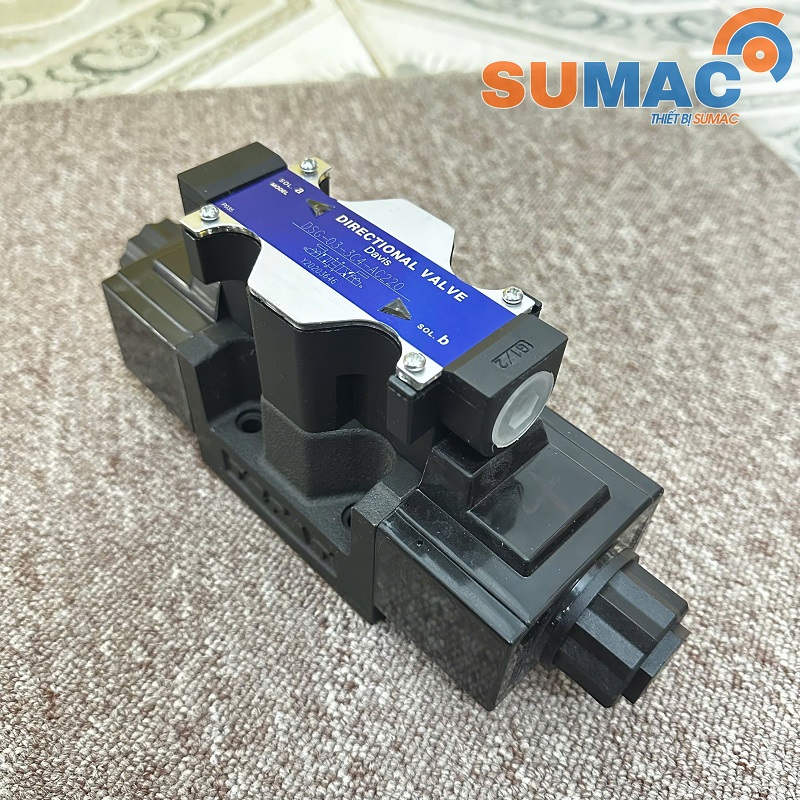

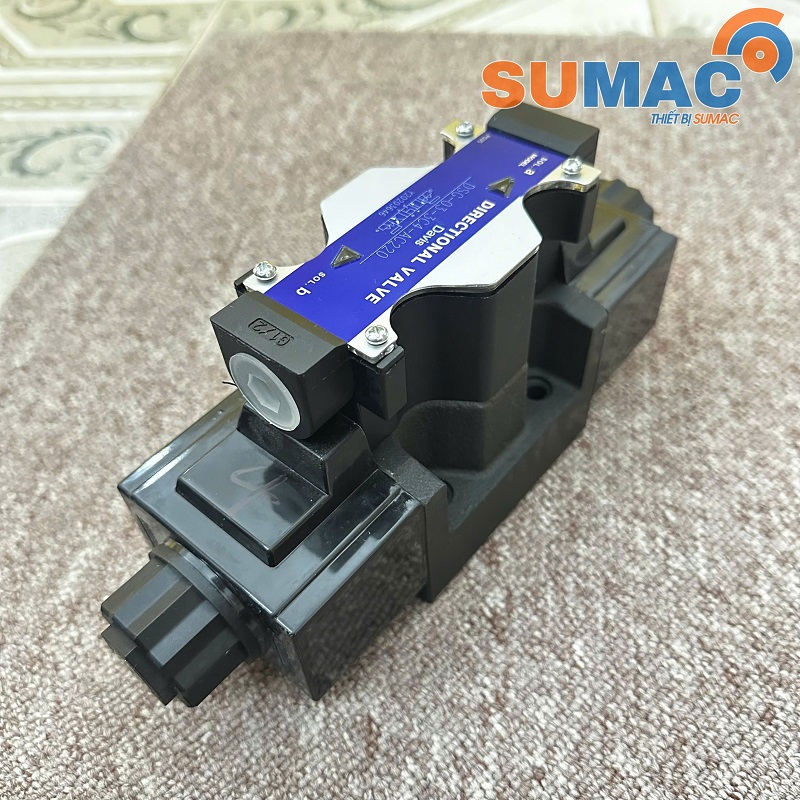

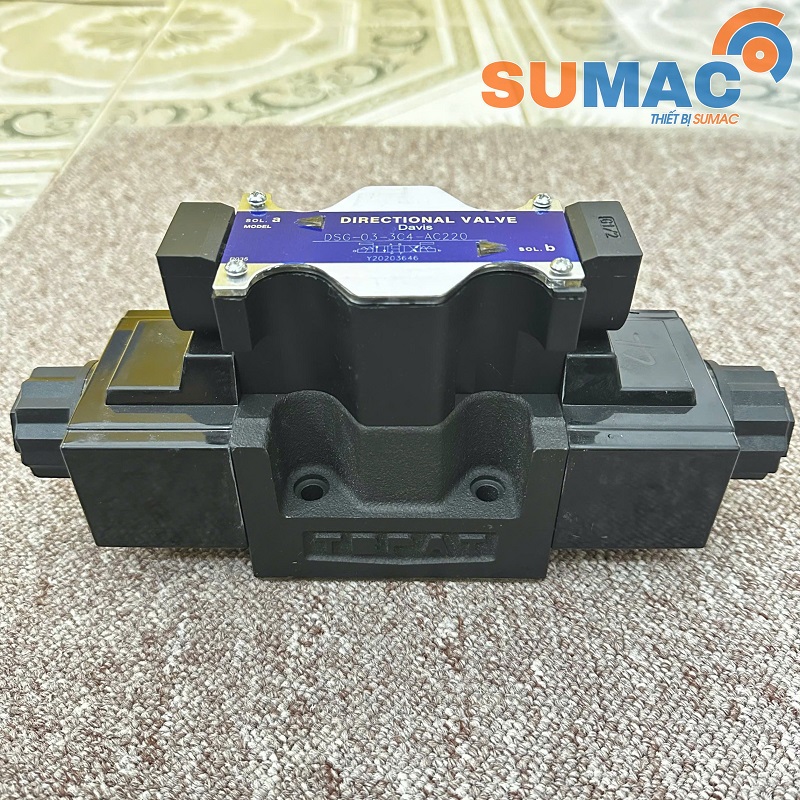

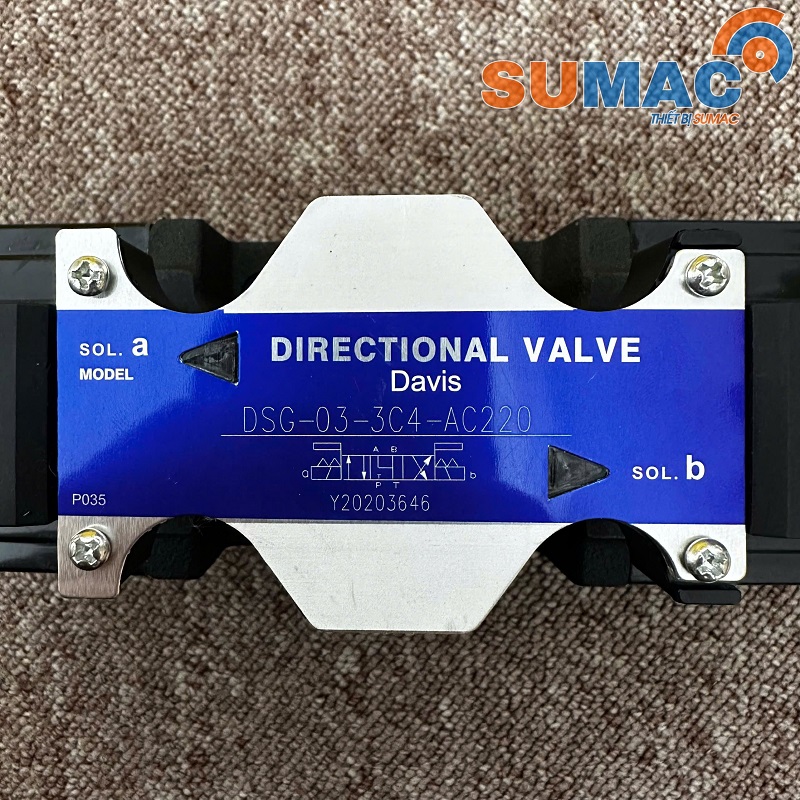

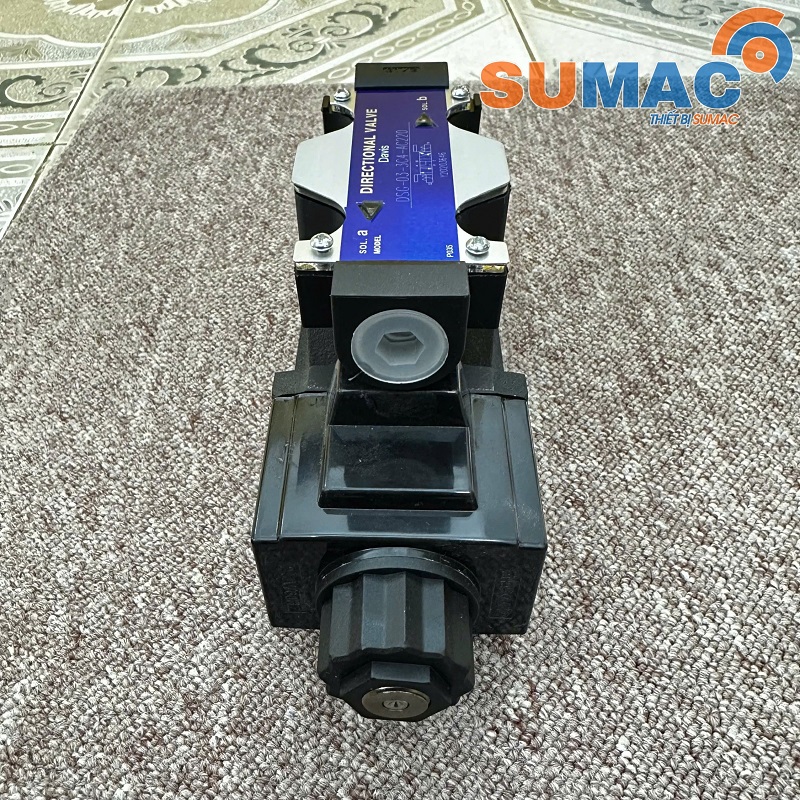

Van điện từ DSG-03-3C4 220V

Van điện từ DSG-03-3C4 220V – Van đảo chiều thủy lực AC220V

Van điện từ DSG-03-3C4 220V là van phân phối thủy lực điều khiển bằng điện từ, dùng để đóng mở và thay đổi hướng dòng dầu trong hệ thống. Van thuộc dòng DSG-03, sử dụng nguồn AC220V, thiết kế 3 vị trí và 2 đầu điện từ, áp suất định mức 31.5MPa tương đương 315 bar đáp ứng tốt các hệ thống thủy lực làm việc ở áp suất cao.

Phù hợp cho máy ép, bộ nguồn thủy lực, xi lanh hai chiều và hệ thống tự động hoá.

Thông số kỹ thuật van DSG-03-3C4 AC220

Cấu tạo van điện từ DSG-03-3C4

- Thân van: chứa hệ thống đường dầu và các cửa P, T, A, B.

- Con trượt 3C4: thay đổi vị trí để điều khiển hướng dòng dầu.

- Hai cuộn điện SOL.a và SOL.b: sử dụng nguồn AC220V, điều khiển con trượt theo hai hướng.

- Lò xo hồi vị: đưa con trượt trở về vị trí trung tâm khi ngắt điện.

- Lõi từ và ty đẩy: truyền lực điện từ tới con trượt.

- Gioăng, O-ring: làm kín các vị trí lắp ghép và hạn chế rò dầu.

Nguyên lý hoạt động

Dầu áp suất từ bơm đi vào cửa P của van.

Khi cấp điện cho SOL.a, lực điện từ làm con trượt dịch chuyển sang một phía, thay đổi kết nối giữa các cửa dầu và điều khiển xi lanh chuyển động theo một hướng.

Khi cấp điện cho SOL.b, con trượt chuyển sang phía đối diện, dòng dầu được đảo chiều và xi lanh chuyển động ngược lại.

Khi ngắt điện cả hai cuộn coil, lò xo đưa con trượt trở về vị trí trung tâm của kiểu 3C4.

    Cấp SOL.a → xi lanh chạy một chiều → ngắt điện về trung tâm → cấp SOL.b → xi lanh chạy chiều ngược lại.

Ứng dụng của van DSG-03-3C4 220V

Van điện từ DSG-03-3C2 AC220V được sử dụng để điều khiển hướng dòng dầu trong nhiều hệ thống thủy lực công nghiệp, đặc biệt là các thiết bị cần điều khiển tiến – lùi, nâng – hạ, đẩy – kéo.

Van được sử dụng phổ biến trong:

- Máy ép thủy lực , Máy ép chữ H, Máy ép 4 trụ.

- Máy ép kiện, máy ép phế liệu.

- Bộ nguồn và trạm nguồn thủy lực.

- Máy chấn, máy uốn, máy dập.

- Máy cắt thủy lực.

- Bàn nâng và thiết bị nâng hạ.

- Hệ thống kẹp, giữ và đẩy sản phẩm.

- Máy móc và dây chuyền tự động hóa.

- Mạch điều khiển mô tơ thủy lực.

Ưu điểm của van DSG-03-3C4

- Sử dụng nguồn AC220V phổ biến.

- Điều khiển bằng điện nhanh và thuận tiện.

- Thiết kế 3 vị trí, 2 đầu điện từ.

- Tự hồi về vị trí trung tâm khi ngắt điện.

- Kết cấu chắc chắn.

- Áp suất định mức tới 31,5 MPa.

- Dễ lắp trên đế van hoặc manifold.

- Dễ kết hợp với relay, nút nhấn, công tắc hành trình và PLC.

- Phù hợp nhiều loại máy thủy lực công nghiệp.

Cách chọn van DSG-03-3C4

Khi lựa chọn cần kiểm tra:

- Đúng model DSG-03-3C4.

- Đúng điện áp AC220V.

- Đúng mã con trượt 3C4.

- Đúng kích thước và mặt lắp.

- Phù hợp lưu lượng của bơm.

- Phù hợp áp suất làm việc của hệ thống.

Lưu ý khi sử dụng

Để van hoạt động ổn định và bền hơn, nên sử dụng dầu thủy lực sạch, có hệ thống lọc dầu, vệ sinh mặt đế trước khi lắp và kiểm tra O-ring thường xuyên. Đồng thời phải cấp đúng điện áp AC220V, tránh sử dụng sai nguồn gây hỏng cuộn coil.
