Van thủy lực 2 chiều gạt tay

Mã SP DGKEGX
Giá 1.150.000 VNĐ
Hãng sản xuất
Nước sản xuất Đài Loan
Gian hàng Khách hàng
Bảo Hành 12 tháng
Lượt xem 8354
Module Khác Đơn giá Tổng Giá Số lượng

Đặc điểm Van gạt tay dầu có chỉnh áp SAINFON ZTL 12H 3/8:

- Van gạt tay là một van điều khiển hướng thay đổi hướng của dầu thủy lực bằng cách vận hành tay cầm.

- Van gạt tay thủy lực cấu tạo gồm thân van và cần gạt. Người điều khiển sử dụng cần gạt để tác động lực lên van, làm thay đổi hướng dầu thủy lực.

- Van gạt tay thủy lực dùng để điều khiển hướng dòng chảy của dầu cung cấp cho xi lanh làm việc

Van gạt tay thủy lực 2 chiều

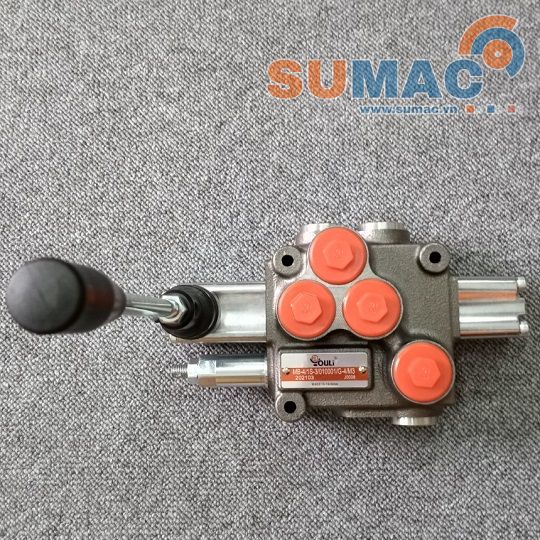

Hình 1. Van gạt tay thủy lực loại 1 tay gạt

Thông số kỹ thuật van tay thủy lực ZTL 12H 3/8:

Mã sản
phẩm
Áp suất hoạt động tối đa
(kg/cm2)
Số cần gạt Kích thước cổng kết
nối (mm)
ZT-L12H-OT-G3/8 315 1 17
ZT-L12H-2OT-G3/8 315 2 17
ZT-L12H-3OT-G3/8 315 3 17
ZT-L12H-4OT-G3/8 315 4 17

Van tay thủy lực giá tốt nhất thị trường

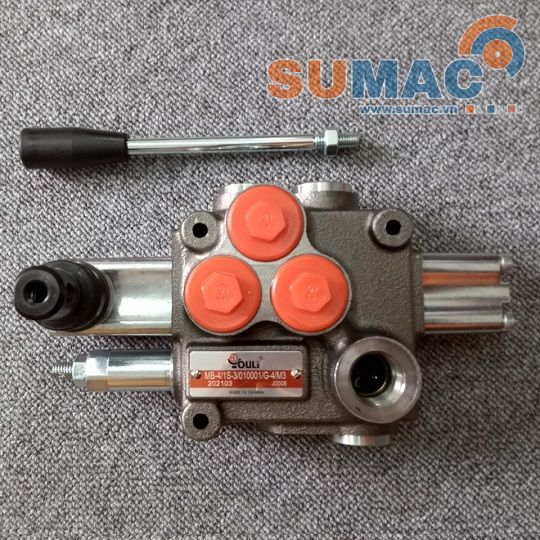

Hình 2. Van gạt tay thủy lực loại 1 tay và loại 2 tay gạt

CẤU TẠO VAN GẠT TAY DẦU CÓ CHỈNH ÁP

Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt

Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra

1.1 Thân van tay thủy lực

Trên thân van gạt tay thủy lực bố trí dường dầu như sau:

- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp  cấp vào

- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)

- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu

Đường dầu P, T được bố trí cả trên mặt van tay lẫn bên cạnh van. Khách hàng có thể chọn vị trí đấu lắp phù hợp

1.2 Bộ phận chỉnh áp suất

Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P

van thủy lực gạt tay

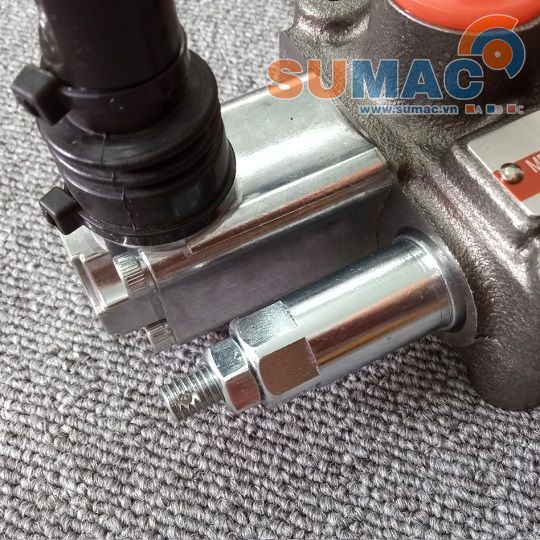

Hình 3. Nút chính áp van tay thủy lực

Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2)

Chú ý:

- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công

- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại

1.3 Tay gạt

Van tay thủy lực

Hình 4. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực

Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T

Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt

Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo

Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.

* Van gạt tay được SUMAC đóng gói, kiểm tra cẩn thận trước khi xuất hàng

Máy & thiết bị SUMAC đã cung cấp rất nhiều thiết bị thủy lực cho nhiều đơn vị.

Chúng tôi rất mong được phục vụ. Xin cám ơn khách hàng đã quan tâm!

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc, thanh toán sau khi nhận hàng

Mechanical Engineer

Mobile : 0862213954 (zalo: 0862213954)



ID: 0108039820

ID: 0107405111

Website: http://sumac.vn/

Email: vnsumac@gmail.com

Đặc điểm Van gạt tay dầu có chỉnh áp SAINFON ZTL 12H 3/8:

- Van gạt tay là một van điều khiển hướng thay đổi hướng của dầu thủy lực bằng cách vận hành tay cầm.

- Van gạt tay thủy lực cấu tạo gồm thân van và cần gạt. Người điều khiển sử dụng cần gạt để tác động lực lên van, làm thay đổi hướng dầu thủy lực.

- Van gạt tay thủy lực dùng để điều khiển hướng dòng chảy của dầu cung cấp cho xi lanh làm việc

Hình 1. Van gạt tay thủy lực loại 1 tay gạt

Thông số kỹ thuật van tay thủy lực ZTL 12H 3/8:

Mã sản
phẩm
Áp suất hoạt động tối đa
(kg/cm2)
Số cần gạt Kích thước cổng kết
nối (mm)
ZT-L12H-OT-G3/8 315 1 17
ZT-L12H-2OT-G3/8 315 2 17
ZT-L12H-3OT-G3/8 315 3 17
ZT-L12H-4OT-G3/8 315 4 17

Van gạt tay thủy lực
