Bộ nguồn thủy lực - Hydraulic Station

Mã SP T2QZGT
Giá 10.500.000 VNĐ
Hãng sản xuất SUMAC
Nước sản xuất Made in Vietnam
Gian hàng Sumac
Bảo Hành 12 tháng
Lượt xem 5.45Tr
Module Khác Đơn giá Tổng Giá Số lượng
Bộ nguồn TL 1.1kw 4.900.000 VNĐ 4.900.000 VNĐ
Bộ nguồn TL 1.5kw 10.500.000 VNĐ 10.500.000 VNĐ
Bộ nguồn TL 2.2kw 11.500.000 VNĐ 11.500.000 VNĐ
Bộ nguồn TL 3.5kw 12.500.000 VNĐ 12.500.000 VNĐ
Bộ nguồn TL 3.7kw 13.000.000 VNĐ 13.000.000 VNĐ
Bộ nguồn TL 5.5kw 15.500.000 VNĐ 15.500.000 VNĐ

Tổng quan về bộ nguồn thủy lực

Bộ nguồn thủy lực hay còn được gọi là Trạm nguồn thủy lực, đây là cụm thiết bị cốt lõi trong hệ thống thủy lực

Ngày nay, thiết bị thủy lực được áp dụng nhiều trong trong các máy móc, hệ thống sản xuất, dây chuyền sản xuất công nghiệp.

Hệ thống thủy lực sẽ bao gồm các thiết bị như:

- động cơ điện hay động cơ từ xăng (dầu)

- bơm, van, thùng dầu,

- phụ kiện: thước thăm dầu, đồng hồ, nắp dầu, cửa vệ sinh.v.v

- xy lanh thủy lực, thiết bị chấp hành, ống dây dẫn dầu, làm mát dầu

Bộ nguồn thủy lực có tác dụng tạo ra lực ép lớn, nên được ứng dụng để cắt đột sản phẩm, dập tạo hình, gá kẹp sản phẩm.v.v.

Bộ nguồn thủy lực

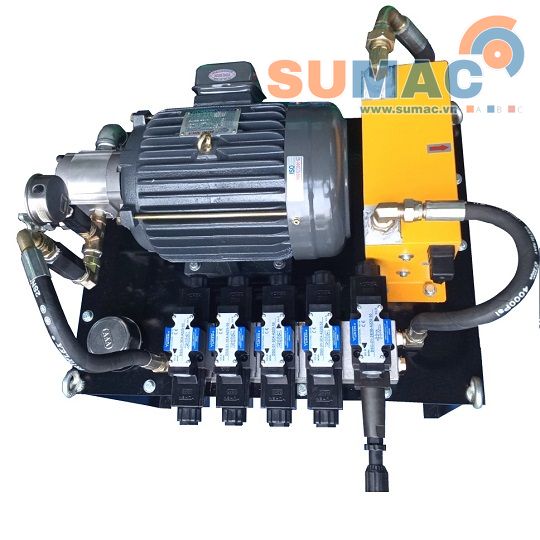

H1. Bộ nguồn thủy lực 5.5kw điều khiển 4 xilanh thủy lực

Cấu tạo bộ nguồn thủy lực

Bộ nguồn thủy lực được cấu tạo bởi các bộ phận chính sau:

Động cơ chuyền tải

Cơ cấu truyền tải của bộ nguồn thủy lực có thể là động cơ điện, động cơ dầu, động cơ xăng

hay có thể là bất kể loại động cơ nào có tốc độ từ 700 vòng/phút đến 2000 vòng/phút có momen xoắn

Thông dụng nhất là bộ nguồn thủy lực sử dụng động cơ điện.

Bộ nguồn có công suất từ: 0.2kw, 0.75kw, 1.5kw, 2.2kw, 3.7kw, 4kw, 5.5kw, 7.5kw đến hàng trăm kw

Trạm nguồn thủy lực (Hydraulic Station) có động cơ truyền tải kiểu 1 pha, 3 pha.v.v.

Động cơ truyền tải của bộ nguồn thủy lực thường dùng phổ biến nhất là động cơ Vihem - Việt Nam hoặc động cơ VTC - Việt Nam

Ngoài hai hãng động cơ điện 3 pha trên, động cơ điện 1 pha Hồng Ký cũng được sử dụng nhiều.

Đây là ba hãng động cơ Việt Nam có thể nói đến thời điểm hiện tại của SUMAC là chạy ổn định nhất.

Ngoài các hãng động cơ trên còn có các hãng động cơ khác của nước ngoài như: Hitachi, Siemen, ABB, Dolin, Donglin.v.v

Động cơ điện có loại cốt dương và động cơ cốt âm

Bộ nguồn thủy lực

H2. Bộ nguồn thủy lực cốt ngoài



Bộ nguồn thủy lực cốt âm

H3. Bộ nguồn thủy lực cốt âm

 Thùng dầu

Trạm nguồn thủy lực (Hydraulic Station) có thùng dầu từ 10 đến hàng nghìn lít

Các kích cỡ thùng dầu phổ thông: 30 lít, 40 lít, 50 lít, 60 lít, 80 lít, 100 lít, 150 lít, 200 lít.v.v

Kèm theo thùng dầu với đầy đủ phụ kiện bao gồm: Nắp dầu, lọc dầu hút, thước thăm dầu, vú dầu, lỗ thoát hơi

 Bơm thủy lực

HGP 1A, HGP 2A, HGP 3A, bơm cánh gạt, bơm pistong.Bơm thủy lực biến đổi cơ năng thành năng lượng thủy lực. Dầu thủy lực trong bể chứa được bơm hút và tải vào buồng nén.

Tại đây, dầu thủy lực có áp suất ( tích lũy năng lượng áp suất) được truyền tới các phân tử trong hệ thống với vai trò tạo nên các chuyển động tại cơ cấu chấp hành.

Bảng thông số đưa ra một số loại bơm thủy lực kèm theo các thông số  cơ bản như : dải tốc độ làm việc, thể tích tính theo hành trình ( một vòng quay), áp suất định mức và hiệu suất toàn phần.

  • Chúng tôi đã  giao hàng tại Hà Nội, tại Bắc Ninh , Tại Lạng sơn, Tại Hải Phòng, Tại Hưng Yên , tại Hà Nam, tại Nam Định, tại Phú Thọ, tại Ninh Bình...vvv
  • Cung cấp bộ nguồn thủy lực tại khu vực Miền Bắc và Cung cấp bộ nguồn thủy lực tại khu vực Miền Nam

Kiểm tra bộ nguồn thủy lực

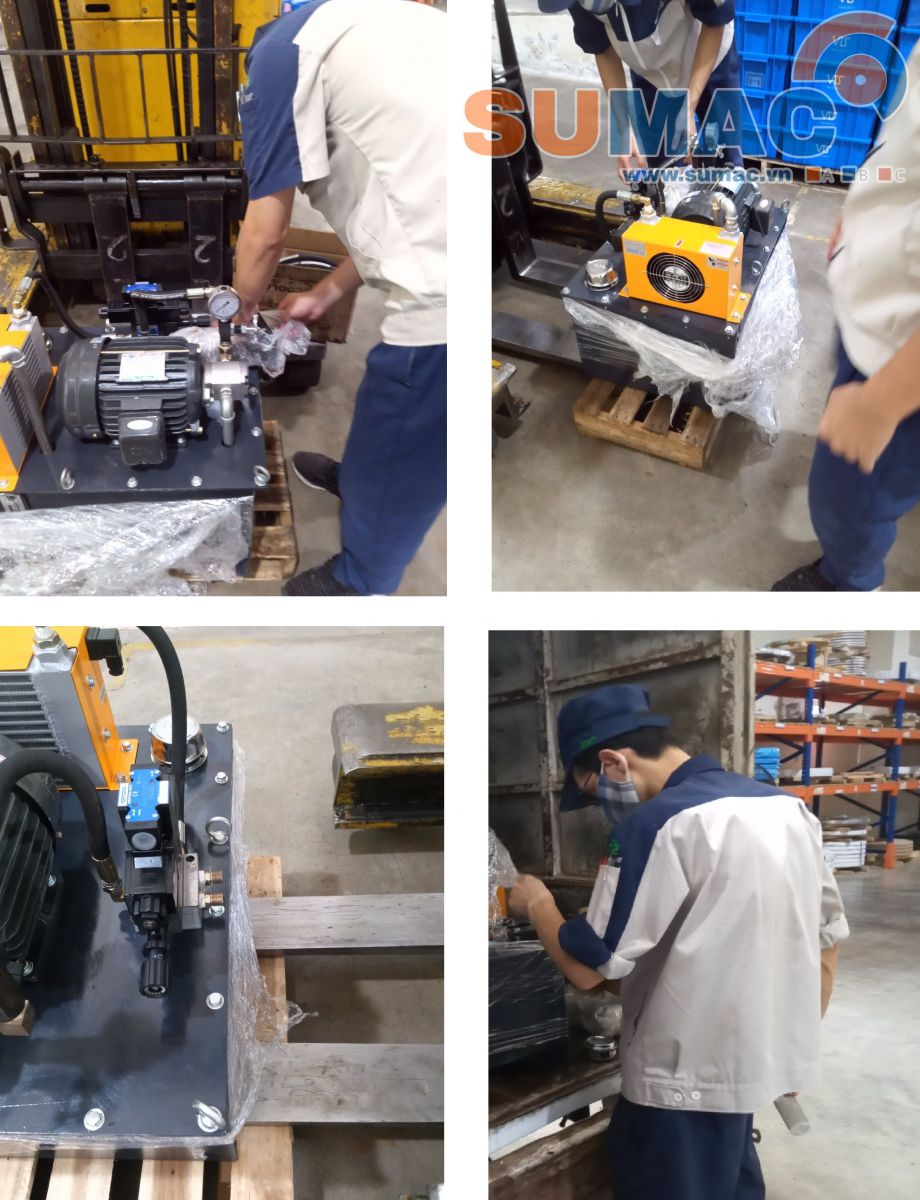

H3. Bộ nguồn thủy lực được kiểm tra trước khi giao hàng

Van thủy lực

Van thủy lực là một ưu điểm lực của thiết bị truyền động, giúp cho việc đồng nhất trong việc kiểm soát lực, mô men và chuyển động.

Các loại van thuỷ lực thường thấy là các van điều khiển hướng, áp suất và lưu lượng của chất lỏng thủy lực, cho phép sử dụng hệ thống truyền động một cách trơn tru, an toàn và kiểm soát.

Trạm nguồn thủy lực (Hydraulic Station) - các hãng van phổ biến

- Saintfon: áp suất 170 bar

- Saintfon: áp suất cao 315 bar

- Yuciyuken: Áp suất 200 bar

- Ashun: áp suất 315 bar

Các cỡ van từ van 01 - 02 , 03, 04, 06, 10.

Van thủy lực lắp cho bộ nguồn thủy lực có rất nhiều loại, mỗi loại sử dụng cho chức năng làm việc khác nhau

Các loại van chính trong bộ nguồn thủy lực

- Van điện từ 2 đầu điện, van điện từ 1 đầu điện: 3C6, 3C4, 3C2, 3C9, 2B2, 2B3 .v.v

- Van cân bằng

- Van chống lún đường ống, van chống rơi, van chống lún 2 chiều

- Van tiết lưu, van 1 chiều, van kích mở

- Van xả nhanh, van điều áp

Van chỉnh áp, van chống lún

Trạm nguồn thủy lực (Hydraulic Station):

Van thủy lực là một ưu điểm lực của thiết bị truyền động, giúp cho việc đồng nhất trong việc kiểm soát lực, mô men và chuyển động.

Các loại van thuỷ lực thường thấy là các van điều khiển hướng, áp suất và lưu lượng của chất lỏng thủy lực, cho phép sử dụng hệ thống truyền động một cách trơn tru, an toàn và kiểm soát.

Trạm nguồn thủy lực (Hydraulic Station): MPCV-02W ASHUN

Van chống lún thủy lực có chức năng chống lúnchống trôi , giử các cơ cấu chấp hành đúng vị trí cho đến khi bơm hoạt động.

 Van này thường dùng trong các hệ thống thủy lực sử dụng các xy lanh 2 chiều như máy ép, chân chống của các loại xe cẩu .... ...

Đế van thủy lực

Trạm nguồn thủy lực (Hydraulic Station): 02-3 tép

Đế van thủy lực là thiết bị dùng để lắp đặt, bố trí các van thủy lực trên nó. Chúng ta có thể dễ dàng bắt gặp đế van trong các máy móc, hệ thống thủy lực.

Nó có thể lắp 1 van dầu điện hay nhiều van xếp chồng lên nhau, tùy thuộc vào thiết kế, diện tích hệ thống.

Linh phụ kiện

 Trạm nguồn thủy lực (Hydraulic Station): OR 60 Lít

Hay chính là bộ làm mát thủy lực  bằng quạt giúp giảm nhiệt độ hệ thống dầu thủy lực

Vì trong quá trình hệ thống thủy lực làm việc: Bơm Thủy Lực bơm dầu cho Van Thủy Lực phân phối dầu thủy lực cho Xy Lanh Thủy Lực hoạt động sẽ tạo ra nhiệt năng do lực mat sát.

Nên hệ thống dầu thủy lực sẽ nóng lên => ảnh hưởng đến tuổi thọ của các thiết bị thủy lực, do sự giãn nở của gioăng phớt bơm thủy lực, gioăng phớt van thủy lực, gioăng phớt xy lanh thủy lực ...

Nếu bộ nguồn chạy liên tuc ta cần sử dụng quạt làm mát thủy lực để hệ thống thủy lực hoạt động tốt!

 Khớp nối

Trạm nguồn thủy lực (Hydraulic Station)

- Khớp nối xích là một trong nhưng loại khớp nối trục được sử dụng trong công nghiệp, chế tạo máy.

Dòng khớp nối này được biết đến với những ưu điểm vượt trội dễ dàng lắp đặt, an toàn và độ bền cao

- Khớp nối xích được cấu tạo gồm 2 bộ nhông xích và bộ xích kép

- Khớp nối xích có lực ma sát không cao

- Khớp nối xích có khả năng chịu được mài mòn khi thường xuyên va chạm với các bộ phận, chi tiết máy khác trong quá trình vận hành

- Khớp nối xích chịu được nhiệt độ cao và làm việc hiệu quả trong môi trường khắc nghiệt

 Đồng hồ LA 63

Trạm nguồn thủy lực (Hydraulic Station)

Đồng hồ thủy lực là phụ kiện thủy lực, đồng hồ thủy lực có công dụng hiển thị áp suất hiện tại của hệ thống.

Công dụng của đồng hồ báo áp thủy lực:

- Theo dõi áp xuất làm việc của hệ thống thủy lực

- Kiểm tra áp xuất tối đa của hệ thống thủy lực, trạm nguồn thủy lực

- Hiển thị áp xuất khi trạm nguồn qua tải

- Báo áp để có điều chỉnh áp xuất của hệ thống cho phù hợp, điều chỉnh áp qua van an toàn

Nắp dầu

Trạm nguồn thủy lực (Hydraulic Station)

Sản phẩm nắp thùng dầu được dùng trong hệ thống thủy lực cửa đổ dầu thủy lực vào trong thùng dầu thủy lực.
Không chỉ là nắp thùng dầu mà còn có lớp lọc nhựa  đi liền kèm để giảm thiểu bụi bẩn vật lạ và trong thùng dầu gây hỏng bơm thủy lực.

Lọc dầu hồi SP0625P

Hệ thống thủy lực là một tập hợp các thiết bị như: xi lanh, van, bơm, motor, thùng chứa, ống dẫn được lắp đặt và bố trí để tạo nên sự thống nhất, logic, thông suốt khi làm việc.

Chất lỏng được sử dụng trong các hệ thống ấy đó chính là dầu thủy lực.

Khoá GCT-02

Khóa thủy lực về mặt cấu tạo chính là van một chiều, nhưng được bổ sung thêm khả năng điều khiển được hướng chặn.

Tức là, khi chưa có tín hiệu điều khiển khóa thủy lực đóng vai trò là van một chiều, cho dòng chất lỏng đi qua theo duy nhất một chiều và chặn dòng chảy theo chiều ngược lại.

Khi có tín hiệu điều khiển phần tử chặn của van mở ra cho phép dòng chất lỏng đi qua khóa.

Tổng kho bộ nguồn thủy lực

Tùy vào mục đích sử dụng của trạm nguồn thủy lực mà bộ nguồn thủy lực được chế tạo khác nhau

-  (Hydraulic Station) Trạm nguồn thủy lực cho từ 1 xilanh đến nhiều xilanh hoạt động đồng thời

- (Hydraulic Station) Trạm nguồn thủy lực cho từ 2 xilanh trở lên hoạt động riêng biệt

- (Hydraulic Station) Trạm nguồn thủy lực cấp cho xilanh + động cơ thủy lực

  • Ngoài ra chúng tôi cung cấp các loại bộ nguồn thủy lực mini như
  • bộ nguồn thủy lực mini 12v,
  • bộ nguồn thủy lực 220v,
  • bộ nguồn thủy lực yuken,
  • bộ nguồn thủy lực 24v,
  • bộ nguồn thủy lực công suất nhỏ, bộ nguồn thủy lực 2hp

Nên khách hàng cân nhắc trước khi lựa chọn

Khách hàng có thể tìm hiểu thêm các loại bộ nguồn thủy lực khác ở link dưới

Bộ nguồn thủy lực 2.2kw bơm VP 1 van

Bộ nguồn thủy lực  3.7 KW bơm VP 1 van

Bộ nguồn thủy lực 3.7 Kw bơm VP 2 van

Bộ nguồn thủy lực 5.5Kw bơm bánh răng 3 van

Bộ nguồn thủy lực mini 220V

Bộ nguồn thủy lực 2.2 Kw có chỉnh lưu lượng áp suất

Bộ nguồn thủy lực 3.7kw bơm bánh răng 1 van

Bộ nguồn thủy lực 2.2kw bơm VP

Các mẫu bộ nguồn thủy lực khác





Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer

Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775)



ID: 0108039820

ID: 0107405111

Website: http://sumac.vn/

Email: vnsumac@gmail.com

Bộ nguồn thủy lực (Hydraulic Station) là bộ phận tạo áp lực cho xilanh đẩy.

Cấu tạo chung của Bộ nguồn thủy (Hydraulic Station) lực bao gồm:

- Thùng dầu - Trạm nguồn thủy lực (Hydraulic Station): 60 lít

- Động cơ truyền tải - Trạm nguồn thủy lực (Hydraulic Station)

- Bơm thủy lực - Trạm nguồn thủy lực (Hydraulic Station): HGP 1AF

- Van thủy lực - Trạm nguồn thủy lực (Hydraulic Station): VAN ASHUN(AHD 02 2B3B, AHD02-3C2)

- Van chỉnh áp - Trạm nguồn thủy lực (Hydraulic Station): MBRV-02 ASHUN

-Van chống lún - Trạm nguồn thủy lực (Hydraulic Station): MPCV-02W ASHUN

- Đế van thủy lực - Trạm nguồn thủy lực (Hydraulic Station): 02-3 tép

- Lọc làm mát dầu - Trạm nguồn thủy lực (Hydraulic Station): OR 60 Lít

- Khớp nối 82 - Trạm nguồn thủy lực (Hydraulic Station)

- Đồng hồ LA 63 - Trạm nguồn thủy lực (Hydraulic Station)

- Nắp dầu - Trạm nguồn thủy lực (Hydraulic Station)

- Động cơ 3,75kw - Trạm nguồn thủy lực (Hydraulic Station)

-Lọc dầu hồi SP0625P - Trạm nguồn thủy lực (Hydraulic Station)

-Khoá GCT-02 - Trạm nguồn thủy lực (Hydraulic Station)

Tùy vào mục đích sử dụng của trạm nguồn thủy lực mà bộ nguồn thủy lực (Hydraulic Station) được chế tạo khác nhau

- Trạm nguồn thủy lực (Hydraulic Station) cho từ 1 xilanh đến nhiều xilanh hoạt động đồng thời

- Trạm nguồn thủy lực (Hydraulic Station) cho từ 2 xilanh trở lên hoạt động riêng biệt

- Trạm nguồn thủy lực (Hydraulic Station) cấp cho xilanh + động cơ thủy lực

v.v.

 Trước khi mua hàng tại SUMAC, khách hàng vui lòng liên hệ các số hotline của SUMAC.

Chúng tôi sẽ có nhân viên hướng dẫn khách hàng cụ thể cách thức mua hàng và thanh toán, hoặc làm hợp đồng mua bán (nếu có)

NỘI DUNG THANH TOÁN: Ghi rõ Mã đơn hàng - Số điện thoại

1. Tài khoản Công ty

1.Chủ tài khoản: Công ty Cổ phần Máy và Thiết bị Sumac

Số tài khoản: 19135808114015

Mở tại: Ngân hàng TMCP Kỹ thương Việt Nam – Chi nhánh Hà Nội

2. Tài khoản cá nhân

2.1 Ngân hàng TMCP Kỹ Thương Việt Nam

Chủ tài khoản: Trần Ngọc Bôn

Số tài khoản: 19028991399014

Mở tại: Ngân hàng TMCP Kỹ thương Việt Nam – Chi nhánh Hà Nội

2.2  Ngân hàng TMCP Ngoại thương Việt Nam

Chủ tài khoản: Trần Ngọc Toản

Số tài khoản: 0031000398016

Mở tại: Ngân hàng TMCP Ngoại Thương Việt Nam – Chi Nhánh Hải Phòng.



2.3 Ngân hàng NN và PTNT Việt Nam

Chủ tài khoản: Trịnh Thị Hường

Số tài khoản: 3213205292681

Mở tại: Ngân hàng NN và PTNT Việt Nam – Chi Nhánh Ý Yên- Nam Định.

Chúng tôi rất mong được đồng hành cùng các bạn!

Chúng Quý khách hàng Thành Công!

CHÍNH SÁCH VẬN CHUYỂN
Giá vận chuyển hàng sẽ dựa trên các tiêu trí sau:
- Kích thước, trọng lượng (cân nặng) của hàng hóa
- Thời gian chuyển hàng cần nhanh hay chậm
- Phương thức chuyển hàng qua bưu điện, chuyển hàng bằng xe khách, hoặc chính SUMAC vận chuyển hàng.
Giá cước vận chuyển sẽ được hai bên thỏa thuận. Chúng tôi sẽ cố gắng để cước phí vận chuyển thấp nhất, tiện lợi và nhanh nhất cho khách hàng.

Mọi chi tiết cần hỗ trợ vui lòng liên hệ số hotline: 0936369588 - 0911034775

Chúng tôi cảm ơn khách hàng đã quan tâm tới sản phẩm của Máy và Thiết bị Sumac

Xin chào Quý khách hàng đã ghe thăm trang thông tin của thương hiệu SUMAC!

Cảm ơn Quý khách hàng đã quan tâm tới sản phẩm của chúng tôi!

**Hãng SUMAC tên đầy đủ là Máy & Thiết bị SUMAC thuộc sở hữu của Công ty Cổ phần CCK Việt Nam

Thế mạnh của SUMAC
- Chế tạo, cung cấp máy và thiết bị Công nghiệp
- Mua hộ, vận chuyển, kiểm tra chất lượng, chuyển giao máy, hàng cơ khí theo yêu cầu
- Cung cấp các thiệt bị thay thế điện công nghiệp, thủy lực, cơ khí, nhông xích, thiết bị nâng hạ
- Tư vấn đầu tư, tư vấn thiết kế các công trình cơ khí, xây dựng

- V.v

Máy và thiết bị Sumac

Hình 1. Các sản phẩm được Sumac đăng tải

Ngoài ra, Sumac còn nhận gia công các chi tiết máy theo yêu cầu bao gồm: Tiện, Phay, Bào, xi Mạ, Cắt dây, Tôi ram, Mài chi tiết.v.v.
** http://sumac.vn/ là trang thông tin cung cấp thông tin nhanh nhất, chuẩn xác nhất các vấn đề liên quan đến ngành cơ khí tới bạn đọc bao gồm:

- Thông tin giá cả các vật tư cơ khí thông dụng,

- Thông tin các loại sản phẩm máy mới,

- Thông tin các sáng kiến máy mới.v.v.
- Máy & Thiết bị SUMAC là đơn vị cung cấp vật tư thay thế cho máy nhanh nhất, chất lượng tương xứng, hiệu quả

** Kênh Youtube Máy & Thiết bị SUMAC chuyên đăng tải các video về máy và thiết bị công nghiệp. Rất mong quý khách hàng góp ý và đăng ký ủng hộ kênh.

Chúng tôi luôn sẵn sàng được đồng hành cùng các bạn nâng tầm công nghệ và cùng phát triển sản phẩm!

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775) ID: 0108039820

Website: http://sumac.vn/

Email: vnsumac@gmail.com



Máy đóng kiện hàng thủy lực

125.000.000 VNĐ

Mã SP :

5WWYZM

Van điện từ DSG-01-3C6-AV220V/DC24V

690.000 VNĐ

Mã SP :

ZAZ9LS

Máy ép 4 trụ 10 tấn song động

59.800.000 VNĐ

Mã SP :

VOPOR4

Xy lanh thủy lực vuông

1.050.000 VNĐ

Mã SP :

SXCUWO

Van thủy lực 2 chiều gạt tay

1.150.000 VNĐ

Mã SP :

AWNBLJ

Dầu thủy lực AW68

45.000 VNĐ

Mã SP :

Q6EC9B

Hệ thống quạt nước thủy lực

10.500.000 VNĐ

Mã SP :

EE7IJT

Động cơ điện cốt âm - Electric motor

2.950.000 VNĐ

Mã SP :

D0K49I

Bộ nguồn thủy lực mini 220V - HYDRAULIC STATION

5.060.000 VNĐ

Mã SP :

BTD8ML

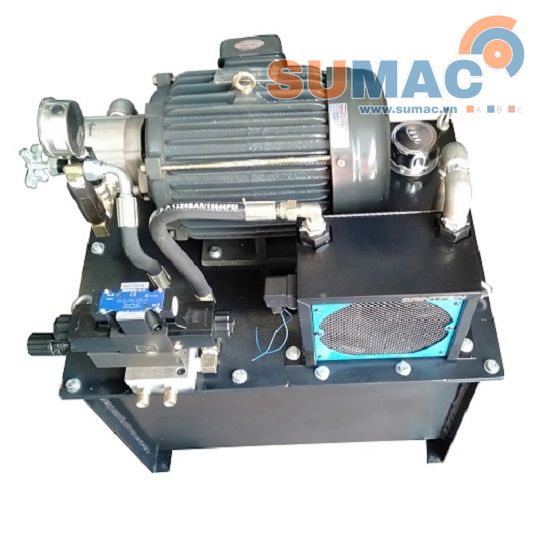

Trạm nguồn thủy lực mini - Hydraulic station

8.900.000 VNĐ

Mã SP :

80N7Z4

Xilanh thủy lực 80 - Hydraulic Cylinder

1.750.000 VNĐ

Mã SP :

YCDXJL

gọi ngay
