Van Gạt Tay P40-1 – Van Điều Khiển Thủy Lực 1 Cần Lưu Lượng 40 Lít/Phút

Van gạt tay P40-1 là van phân phối thủy lực 1 cần, lưu lượng khoảng 40 lít/phút , ren 1/2' ( ren 21mm), dùng điều khiển xi lanh nâng hạ, đẩy kéo trong máy ép, bàn nâng, ben thủy lực, xe nâng và bộ nguồn thủy lực.

Bài viết dưới đây Thiết Bị sumac phân tích chi tiết thiết bị thủy lực này

Van gạt tay P40-1 là gì?

Van gạt tay P40-1 là loại van phân phối thủy lực điều khiển bằng tay, thường dùng để điều khiển 1 xi lanh thủy lực hoặc 1 thiết bị thủy lực( xi lanh, motor thủy lực trong hệ thống thủy lực. Khi người vận hành gạt tay van, dòng dầu sẽ được điều hướng đến các cửa A hoặc B, giúp xi lanh thực hiện thao tác tiến – lùi, nâng – hạ, kẹp – nhả hoặc đóng – mở.

Dòng van P40 là loại van thủy lực thông dụng, có thiết kế nhỏ gọn, dễ lắp đặt, vận hành đơn giản và phù hợp với nhiều máy móc công nghiệp, nông nghiệp, cơ khí chế tạo. Theo nhiều catalog kỹ thuật, dòng P40 thường có lưu lượng danh định khoảng 40 L/phút, kết cấu monoblock, có thể sản xuất từ 1 đến 7 tay gạt tùy nhu cầu sử dụng.

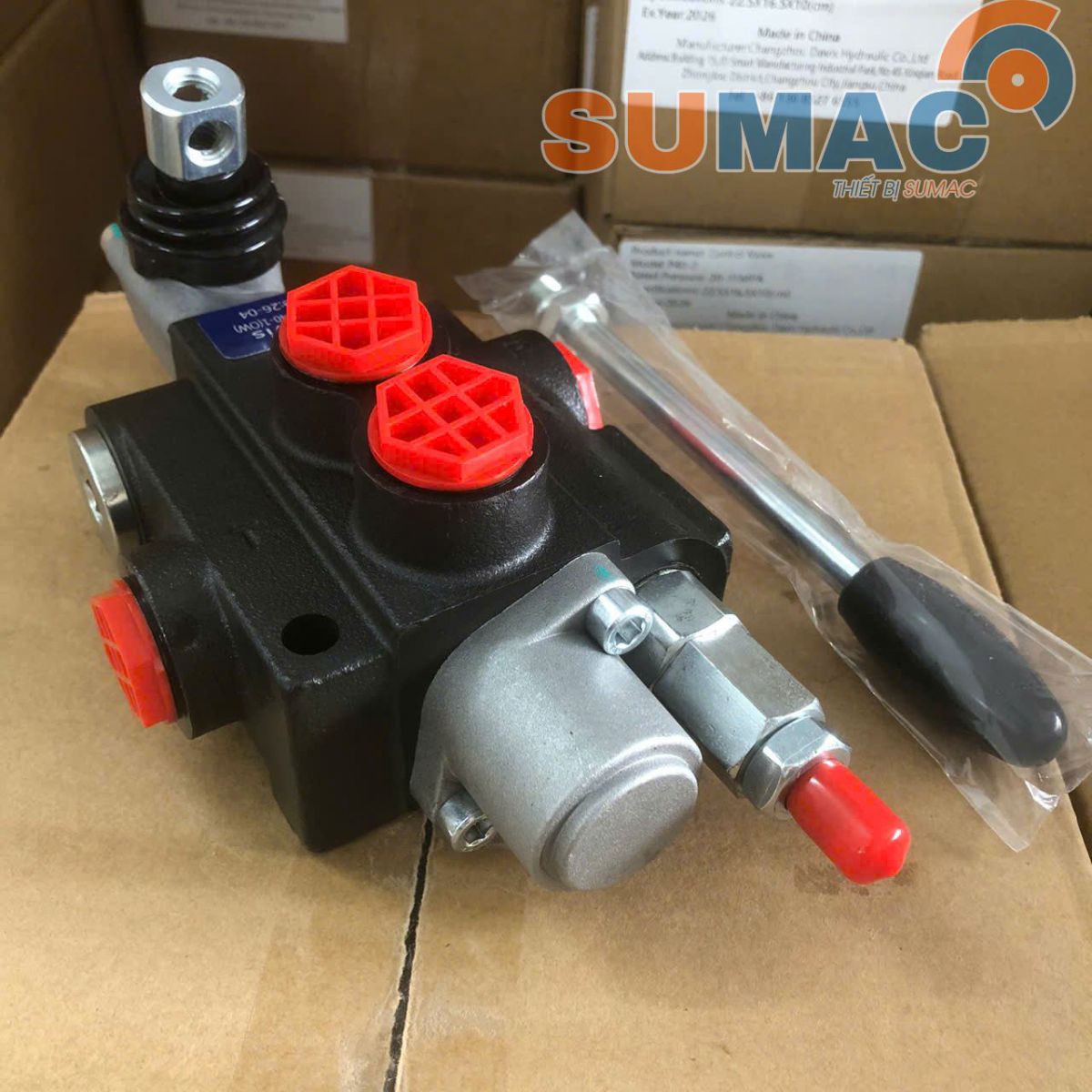

Cấu tạo của van gạt tay thủy lực P40-1

Van gạt tay P40-1 có cấu tạo cơ bản gồm các bộ phận sau:

Thân van

Thân van thường được chế tạo dạng liền khối, chắc chắn, chịu được áp lực dầu trong hệ thống thủy lực. Thiết kế monoblock giúp van nhỏ gọn, hạn chế rò rỉ và dễ lắp đặt trên bộ nguồn thủy lực hoặc thân máy.

Tay gạt điều khiển

Tay gạt dùng để điều khiển vị trí lõi van. Người vận hành chỉ cần gạt sang trái, sang phải hoặc đưa về giữa để điều khiển hành trình xi lanh.

Lõi van trượt

Lõi van nằm bên trong thân van, có nhiệm vụ đóng mở và chuyển hướng dòng dầu. Khi tay gạt thay đổi vị trí, lõi van sẽ dịch chuyển để dẫn dầu từ cổng P sang A hoặc B.

Van an toàn tích hợp

Nhiều dòng van P40 có tích hợp van an toàn bên trong thân van, giúp điều chỉnh và bảo vệ áp suất hệ thống khi xảy ra quá tải.

Các cổng dầu

Van thường có các cổng dầu chính

- P : Cổng dầu áp từ bơm vào

- T : Cổng dầu hồi về thùng dầu

- A,B : Cổng dầu ra xi lanh hoặc motor thủy lực

- N,C : Cổng nối tiếp hoặc cổng chờ tùy từng phiên bản

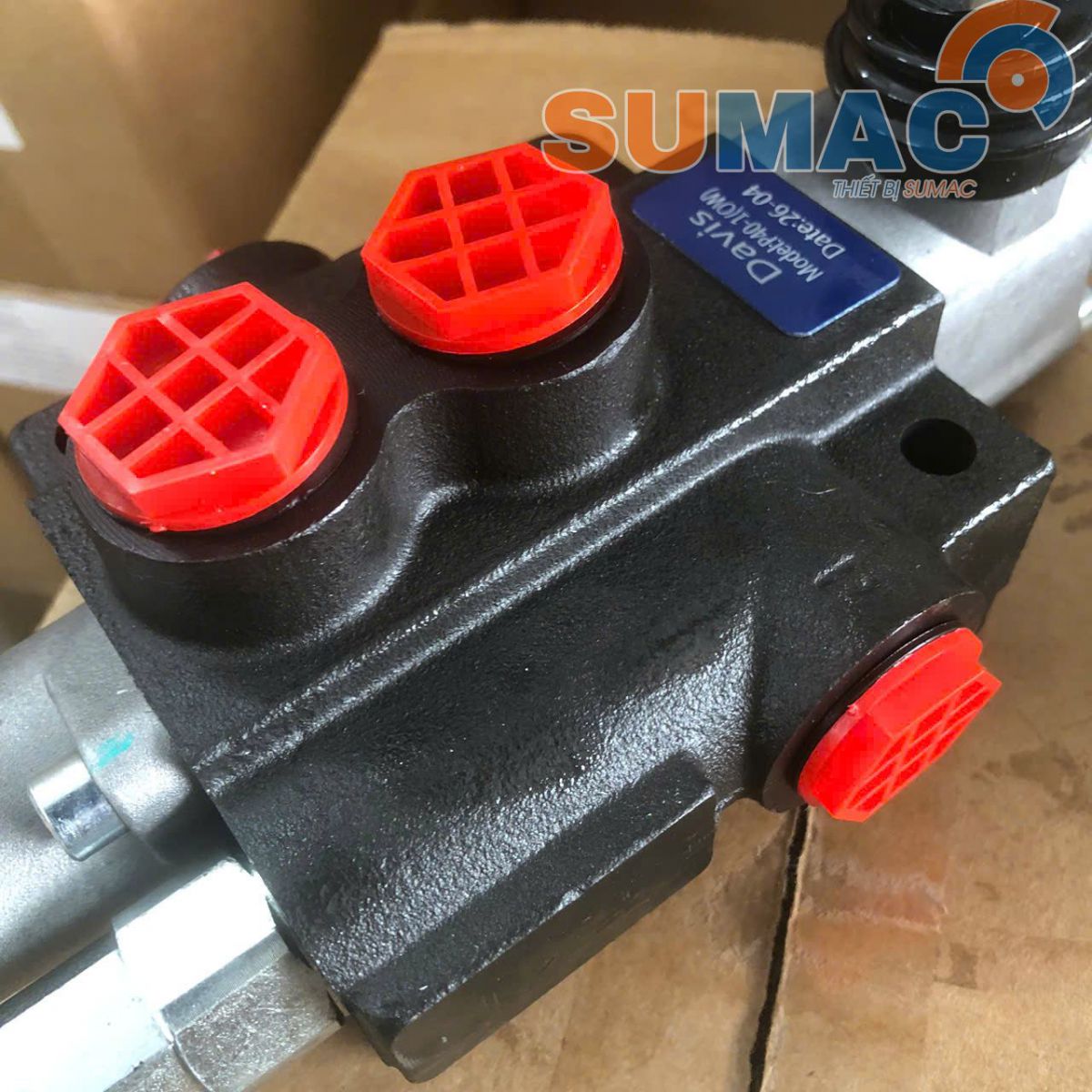

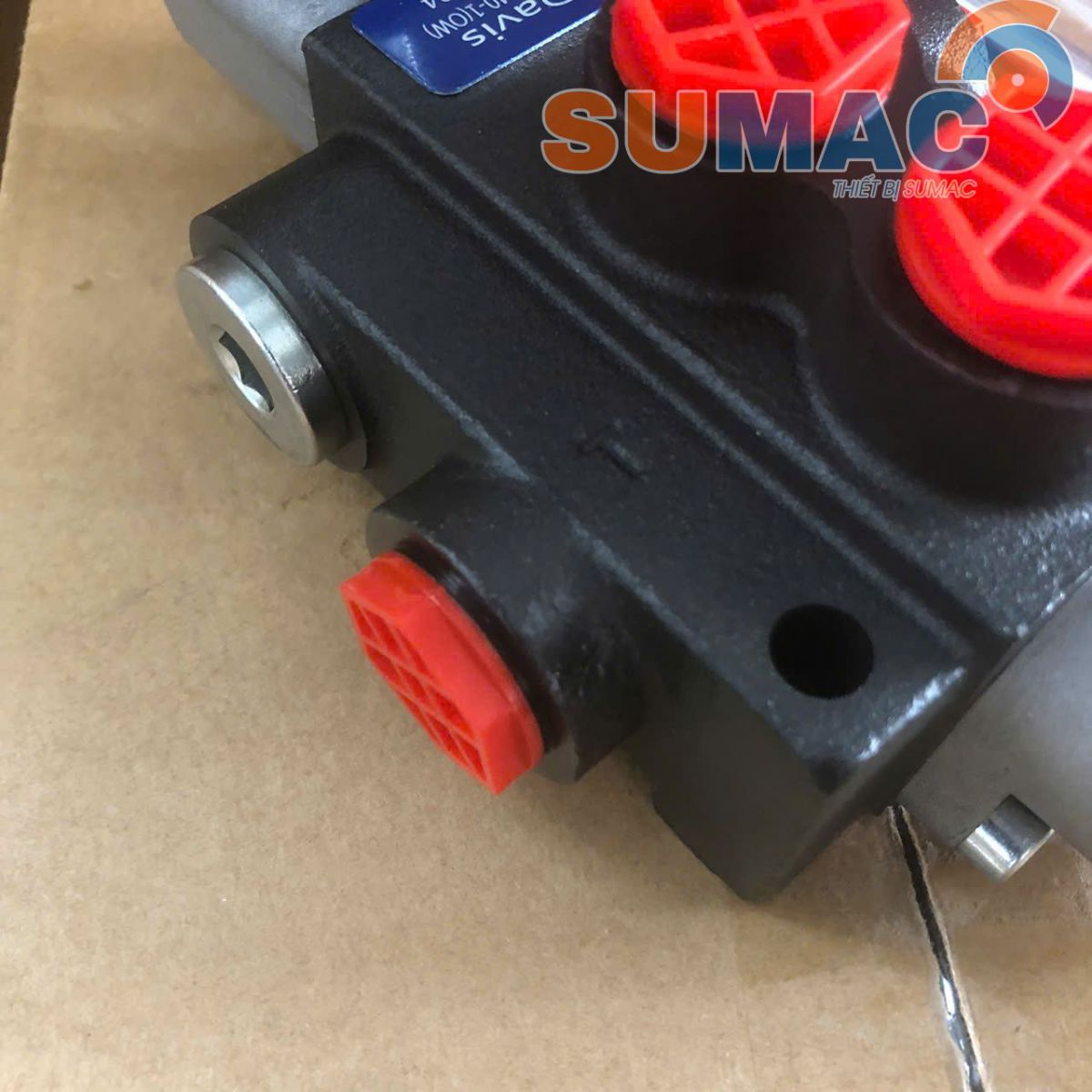

Thông số kỹ thuật tham khảo của van P40-1

Nguyên lý hoạt động của van gạt tay P40-1

Van P40-1 thường dùng để điều khiển một cơ cấu thủy lực. Nguyên lý hoạt động cơ bản như sau:

- Khi tay gạt ở vị trí trung gian, van ở trạng thái nghỉ. Tùy theo kiểu lõi van, dầu có thể được hồi về thùng, khóa tải hoặc giữ nguyên vị trí xi lanh.

- Khi gạt tay sang một bên, dầu áp từ bơm đi vào cổng P, sau đó được dẫn ra cổng A. Dầu từ cổng B hồi về thùng qua cổng T. Lúc này xi lanh sẽ di chuyển theo một chiều.

- Khi gạt tay sang bên còn lại, dầu từ cổng P được dẫn ra cổng B, dầu từ cổng A hồi về cổng T. Xi lanh sẽ di chuyển theo chiều ngược lại.

Nhờ nguyên lý này, van gạt tay P40-1 có thể điều khiển xi lanh thực hiện các thao tác nâng hạ, ép, đẩy, kéo, kẹp hoặc nhả một cách đơn giản và chính xác.

Ưu điểm của van gạt tay thủy lực P40-1

Dễ sử dụng

Van điều khiển bằng tay gạt nên người vận hành có thể thao tác trực tiếp, không cần tủ điện hoặc bộ điều khiển phức tạp.

Giá thành hợp lý

So với van điện từ thủy lực, van gạt tay P40-1 có chi phí đầu tư thấp hơn, phù hợp với nhiều hệ thống máy nhỏ và trung bình.

Độ bền cao

Kết cấu cơ khí đơn giản, thân van chắc chắn, ít hỏng vặt nếu sử dụng đúng áp suất, đúng lưu lượng và dầu thủy lực sạch.

Lắp đặt nhanh

Van có các cổng dầu rõ ràng, dễ kết nối với bơm, thùng dầu, xi lanh và đường ống thủy lực.

Ứng dụng linh hoạt

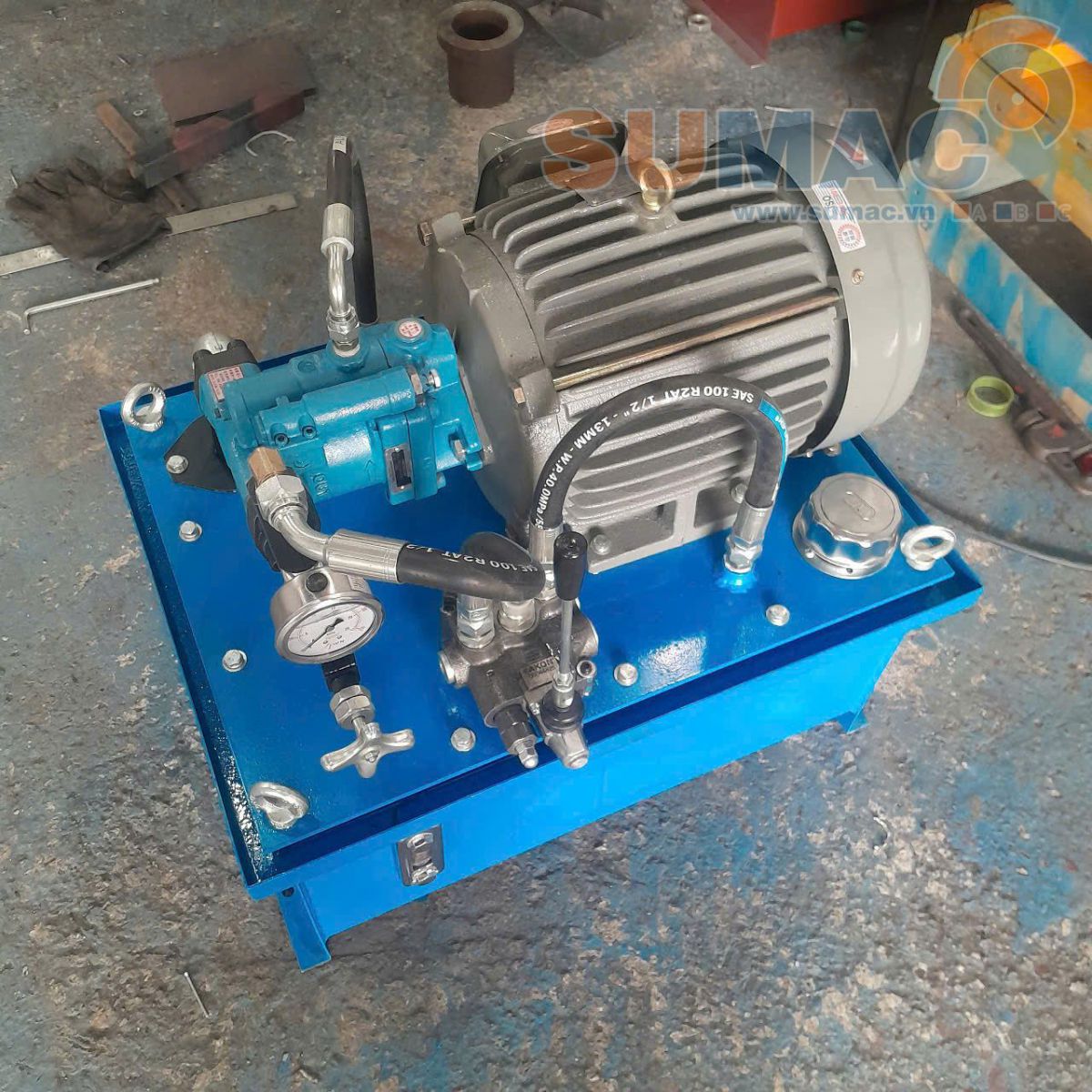

Van có thể sử dụng cho nhiều loại máy móc như máy ép, bàn nâng, ben thủy lực, xe nâng, máy nông nghiệp, máy công trình nhỏ và các bộ nguồn thủy lực mini.

Ứng dụng của van gạt tay P40-1

Van gạt tay thủy lực P40-1 được sử dụng rộng rãi trong nhiều hệ thống thủy lực như:

1. Máy ép thủy lực mini
2. Máy ép chữ H
3. Máy ép rác, máy ép phế liệu nhỏ
4. Bàn nâng thủy lực
5. Ben nâng hạ
6. Xe nâng tự chế
7. Máy nông nghiệp
8. Máy công trình nhỏ
9. Bộ nguồn thủy lực 1 xi lanh
10. Cơ cấu kẹp, đẩy, kéo, nâng hạ
11. Hệ thống thủy lực cần điều khiển bằng tay

Đối với các hệ thống chỉ cần điều khiển một xi lanh, van P40-1 là lựa chọn phổ biến vì gọn, dễ dùng và tiết kiệm chi phí.

Cách chọn van gạt tay P40-1 phù hợp

Để chọn đúng van P40-1 cho hệ thống thủy lực, cần chú ý các yếu tố sau:

Chọn theo lưu lượng bơm

Van P40-1 phù hợp với hệ thống có lưu lượng dầu khoảng 40 lít/phút hoặc thấp hơn. Nếu bơm có lưu lượng lớn hơn nhiều, nên cân nhắc dùng dòng van lớn hơn như P80 để tránh nóng dầu và tổn thất áp suất.

Chọn theo áp suất làm việc

Cần kiểm tra áp suất làm việc của máy và áp suất cho phép của van. Không nên dùng van vượt quá giới hạn áp suất do nhà sản xuất khuyến cáo.

Chọn đúng cỡ ren

Cỡ ren của các cổng P, T, A, B phải phù hợp với đầu nối, ống tuy ô và lưu lượng dầu. Nếu chọn sai cỡ ren sẽ khó lắp đặt hoặc phải dùng thêm đầu chuyển.

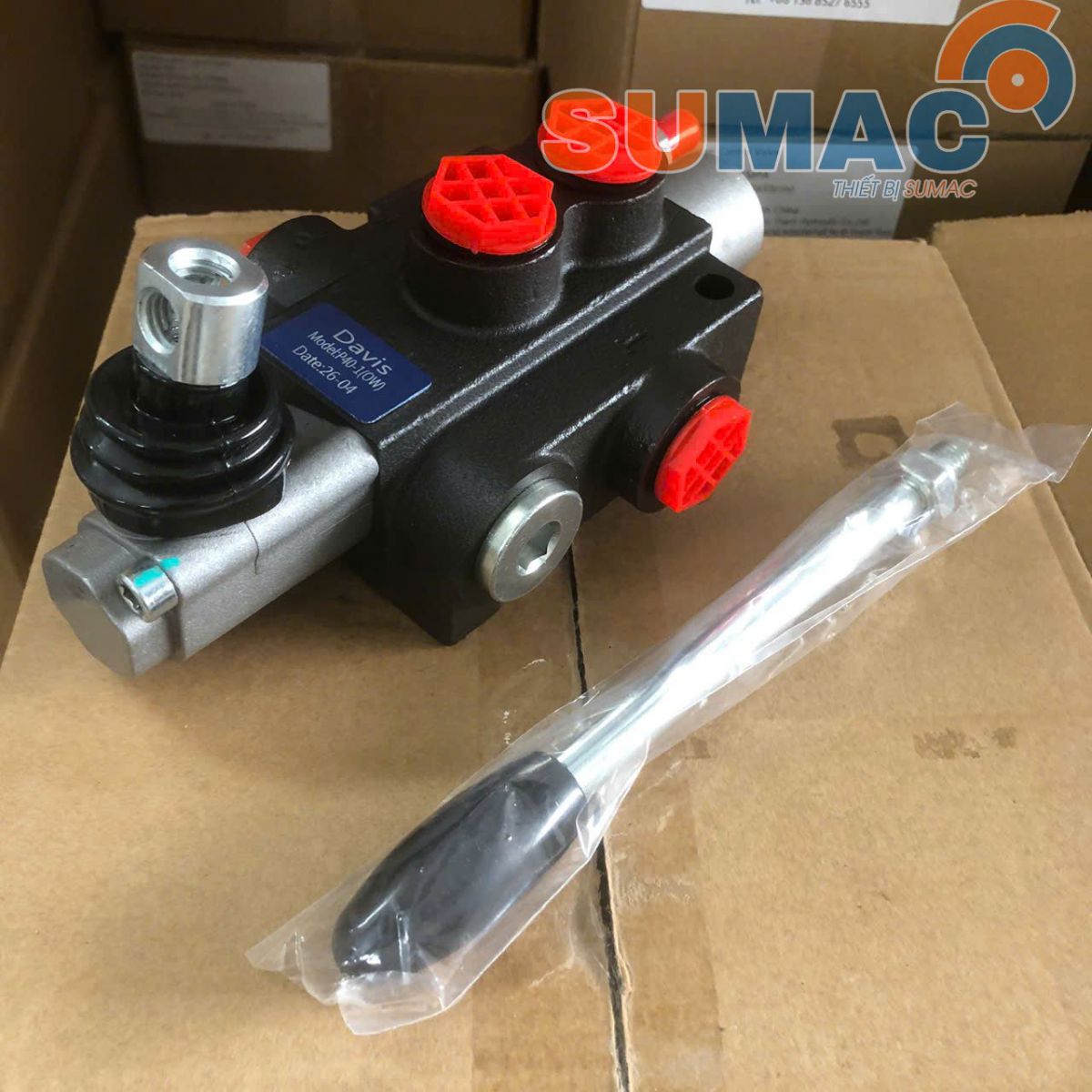

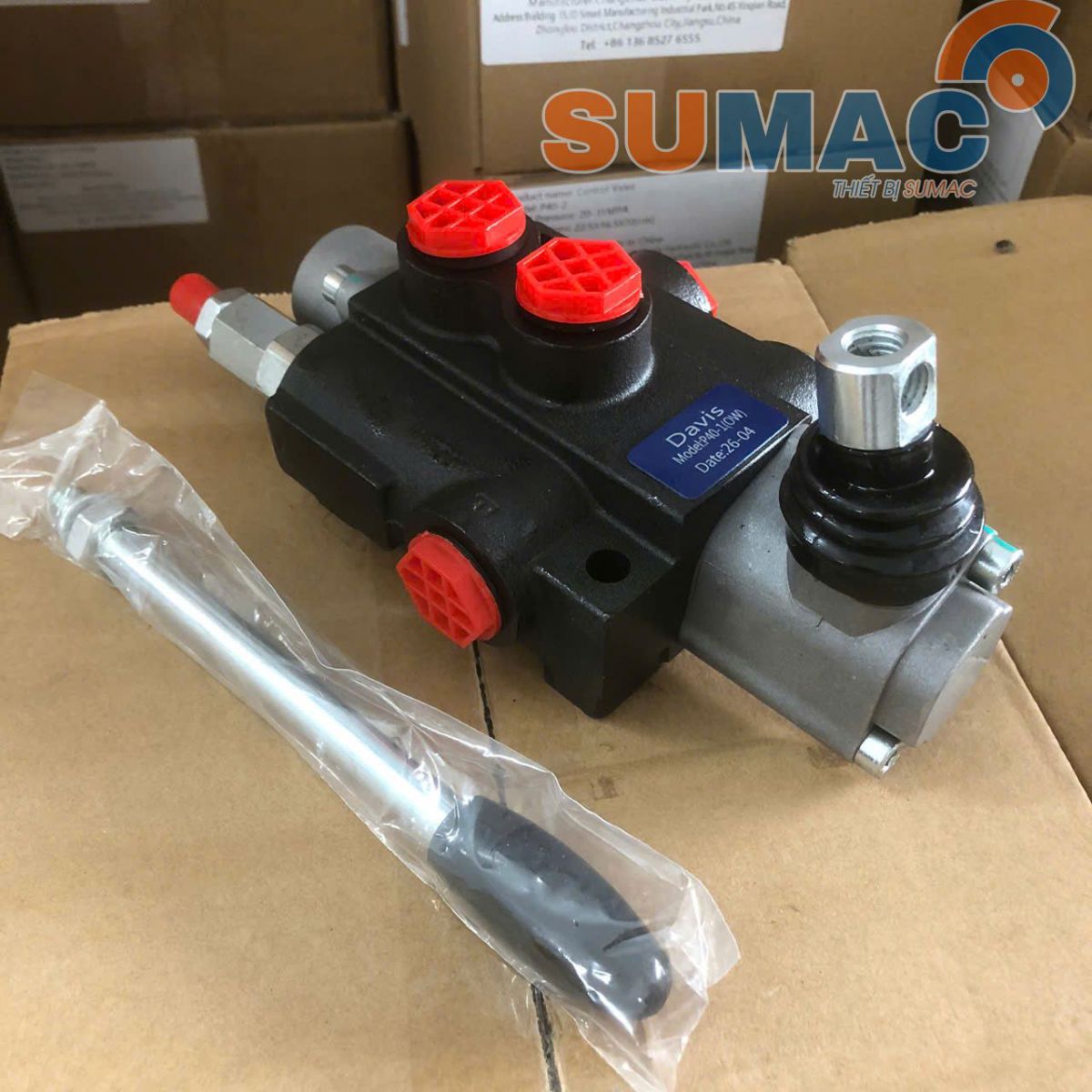

van gạt tay P40-1 ren 1/2 ren 21mm

Chọn kiểu cần gạt

Van P40-1 có thể có loại lò xo tự hồi hoặc bi định vị giữ vị trí.

Loại lò xo tự hồi phù hợp với máy ép, bàn nâng, cơ cấu cần đảm bảo an toàn khi buông tay.

Loại bi định vị phù hợp với hệ thống cần giữ nguyên trạng thái làm việc mà không cần giữ tay liên tục.

Mua van gạt tay thủy lực P40-1 ở đâu?

Thiết bị SUMAC cung cấp các dòng van gạt tay thủy lực P40-1, van gạt tay 2 cần, 3 cần, van điện từ thủy lực, bơm dầu, bộ nguồn thủy lực, xi lanh thủy lực và phụ kiện thủy lực theo yêu cầu.

Chúng tôi hỗ trợ tư vấn lựa chọn van phù hợp theo lưu lượng bơm, áp suất làm việc, kiểu xi lanh, cỡ ren và nhu cầu sử dụng thực tế của khách hàng.
