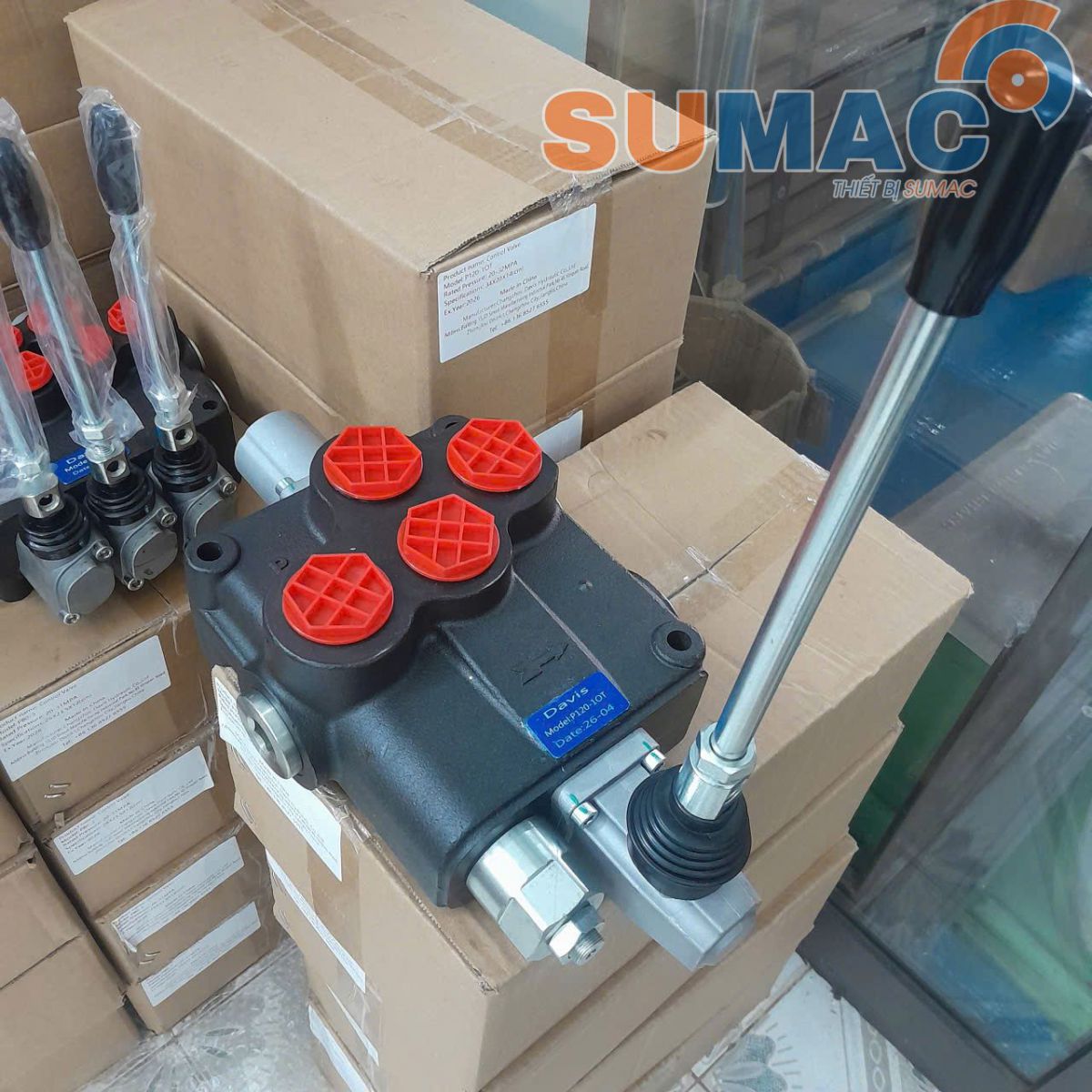

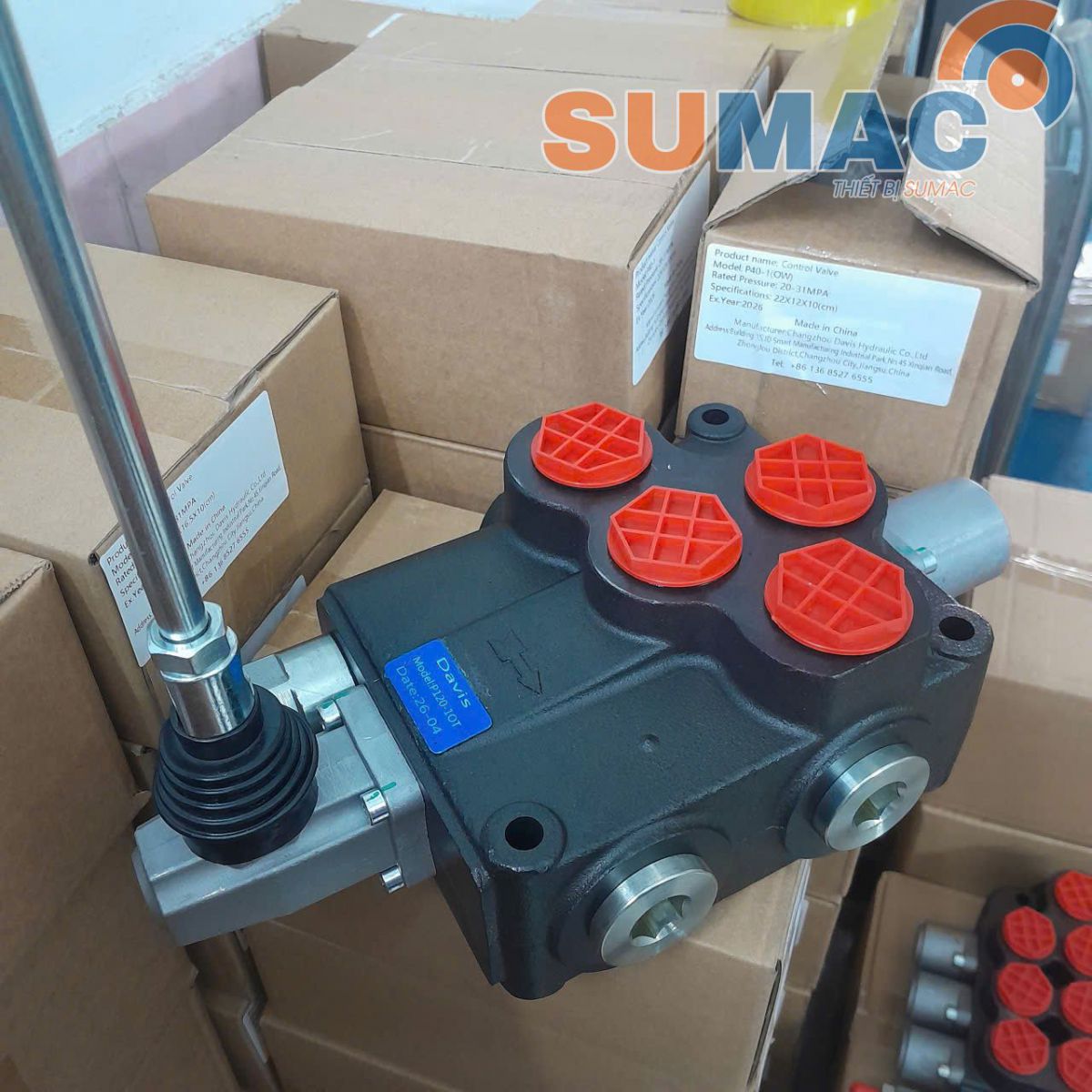

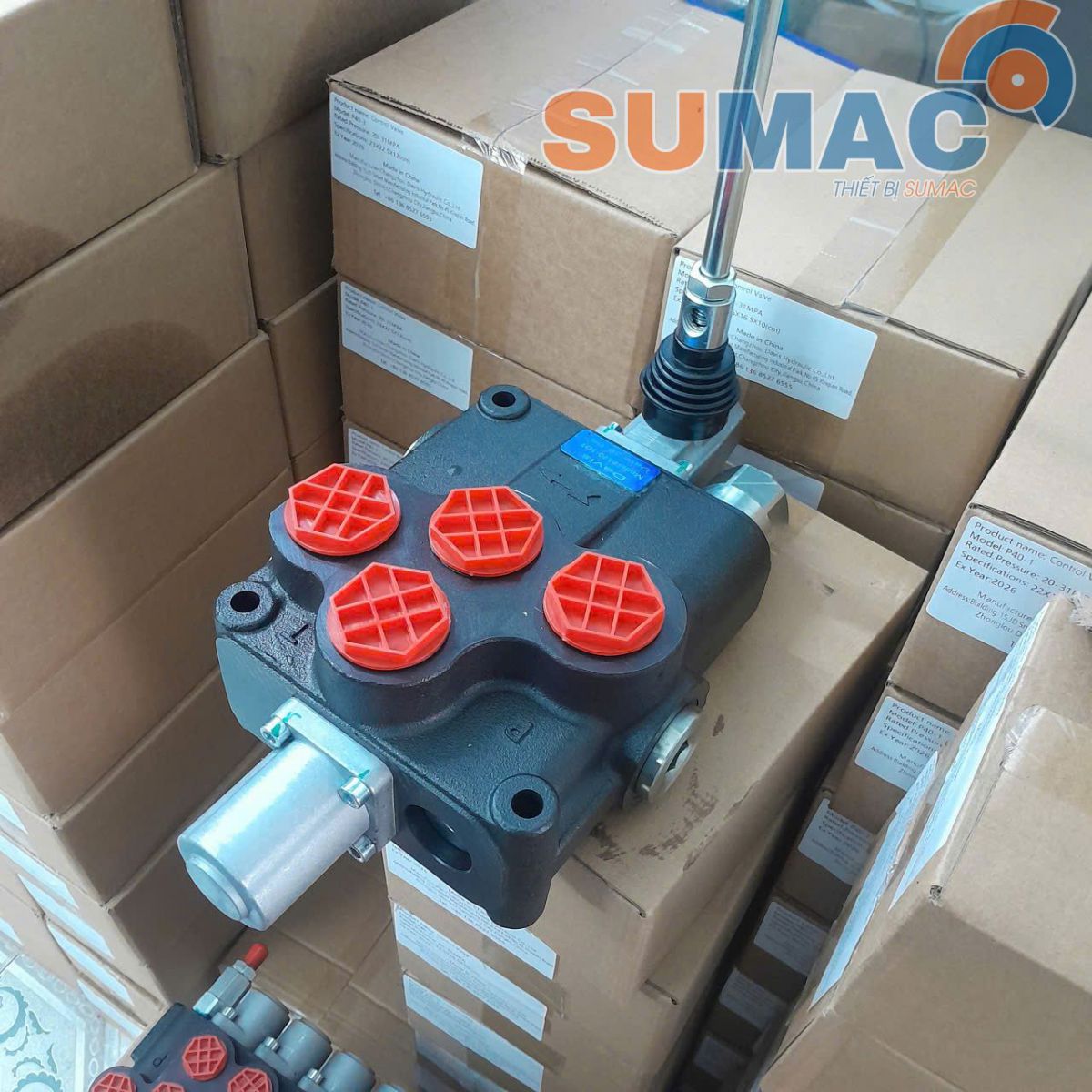

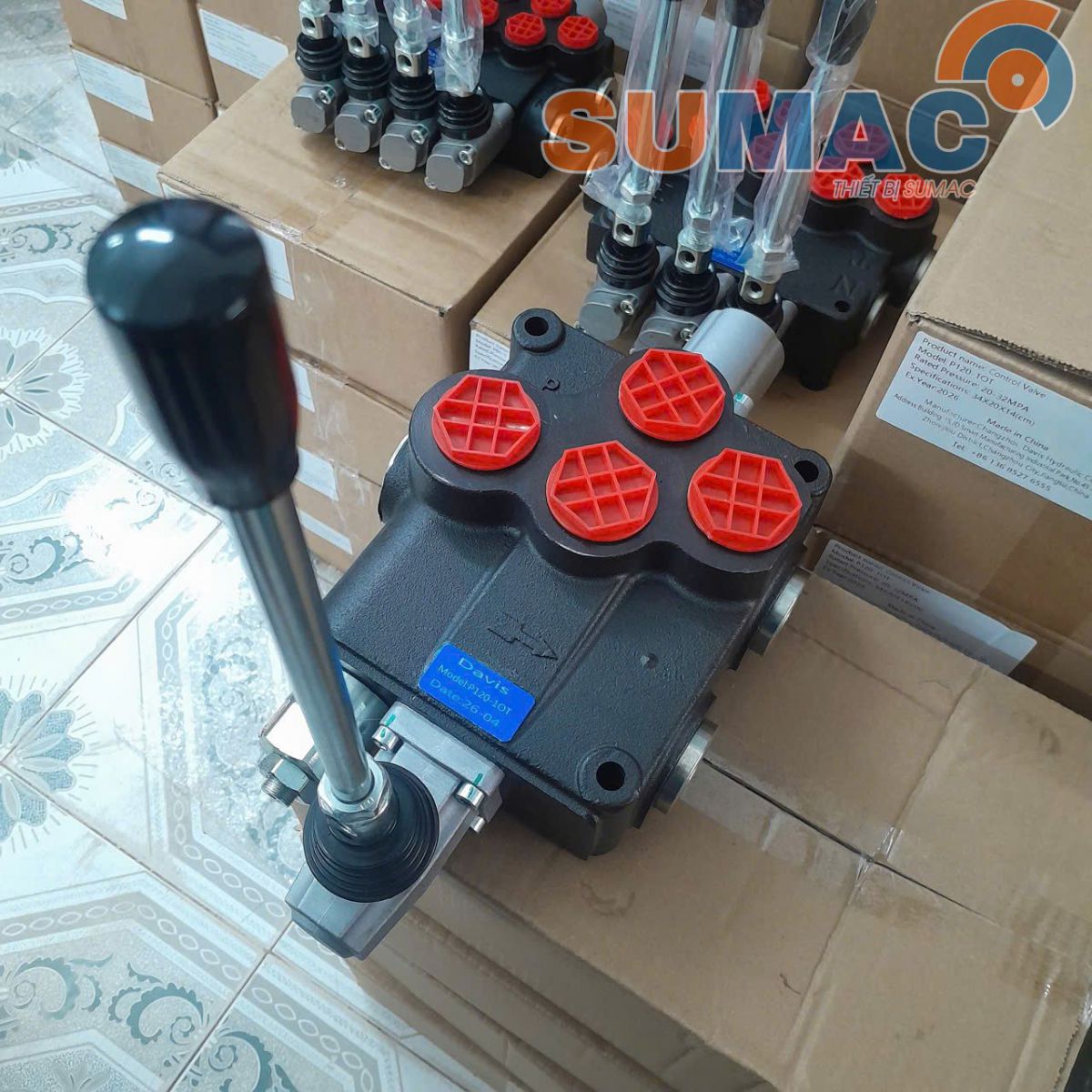

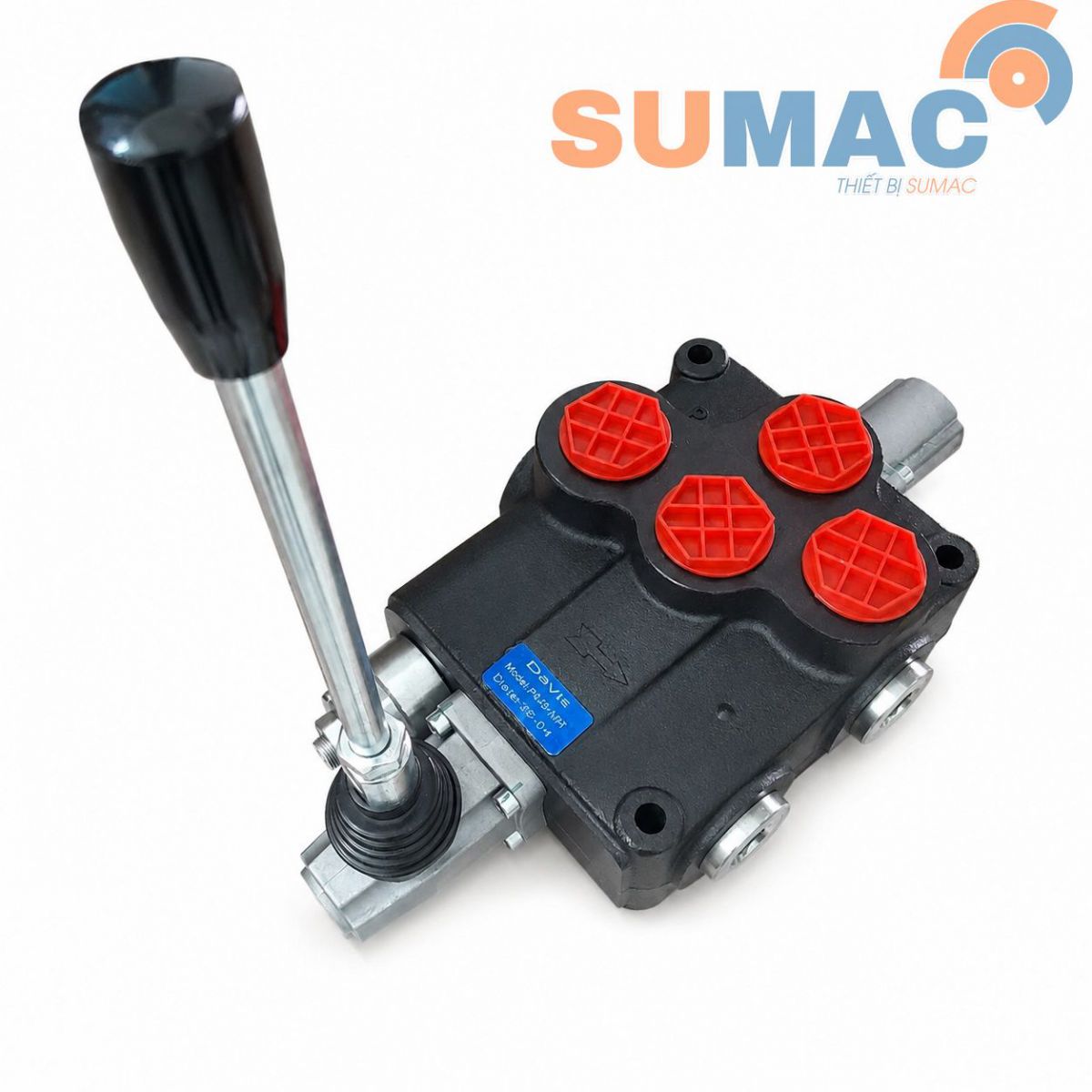

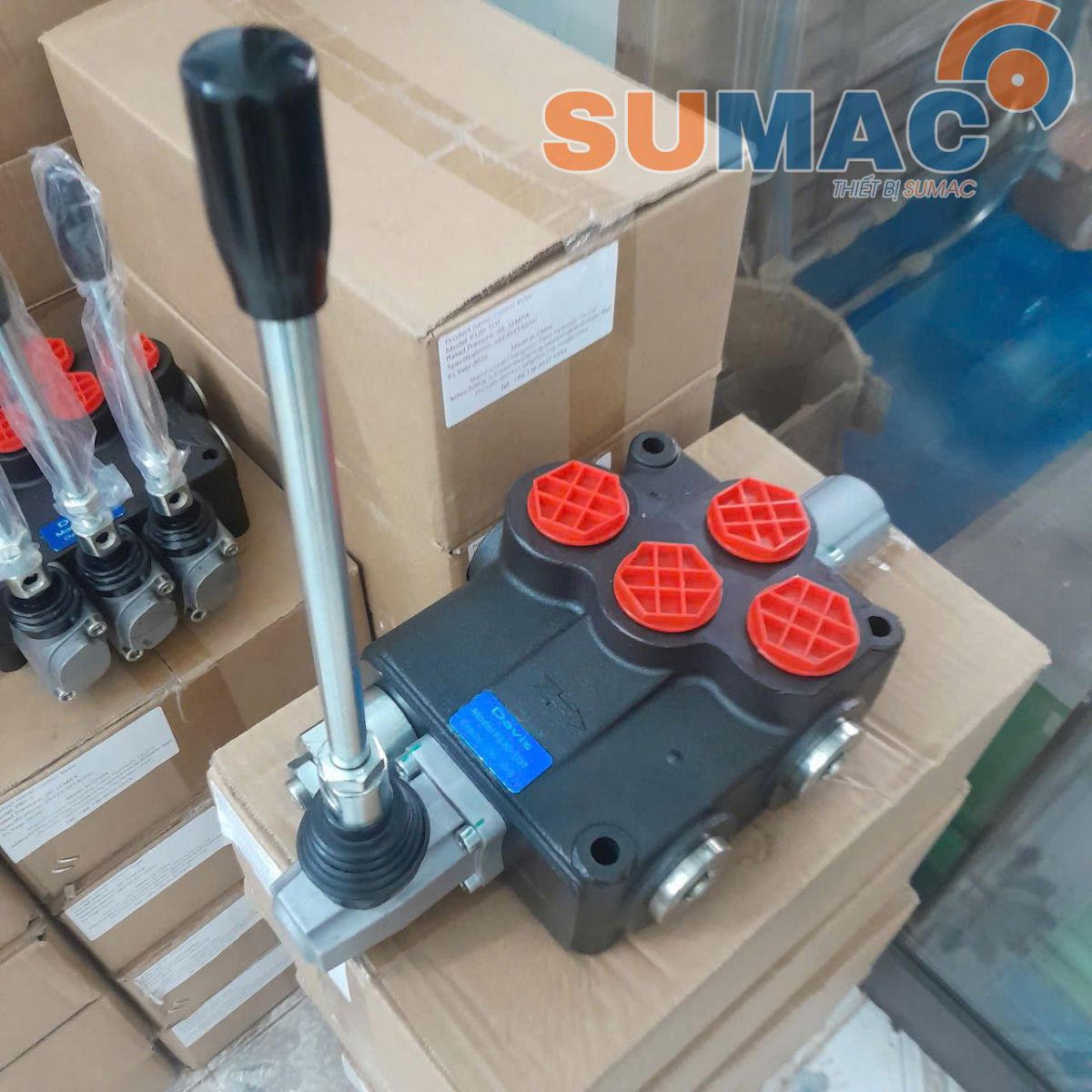

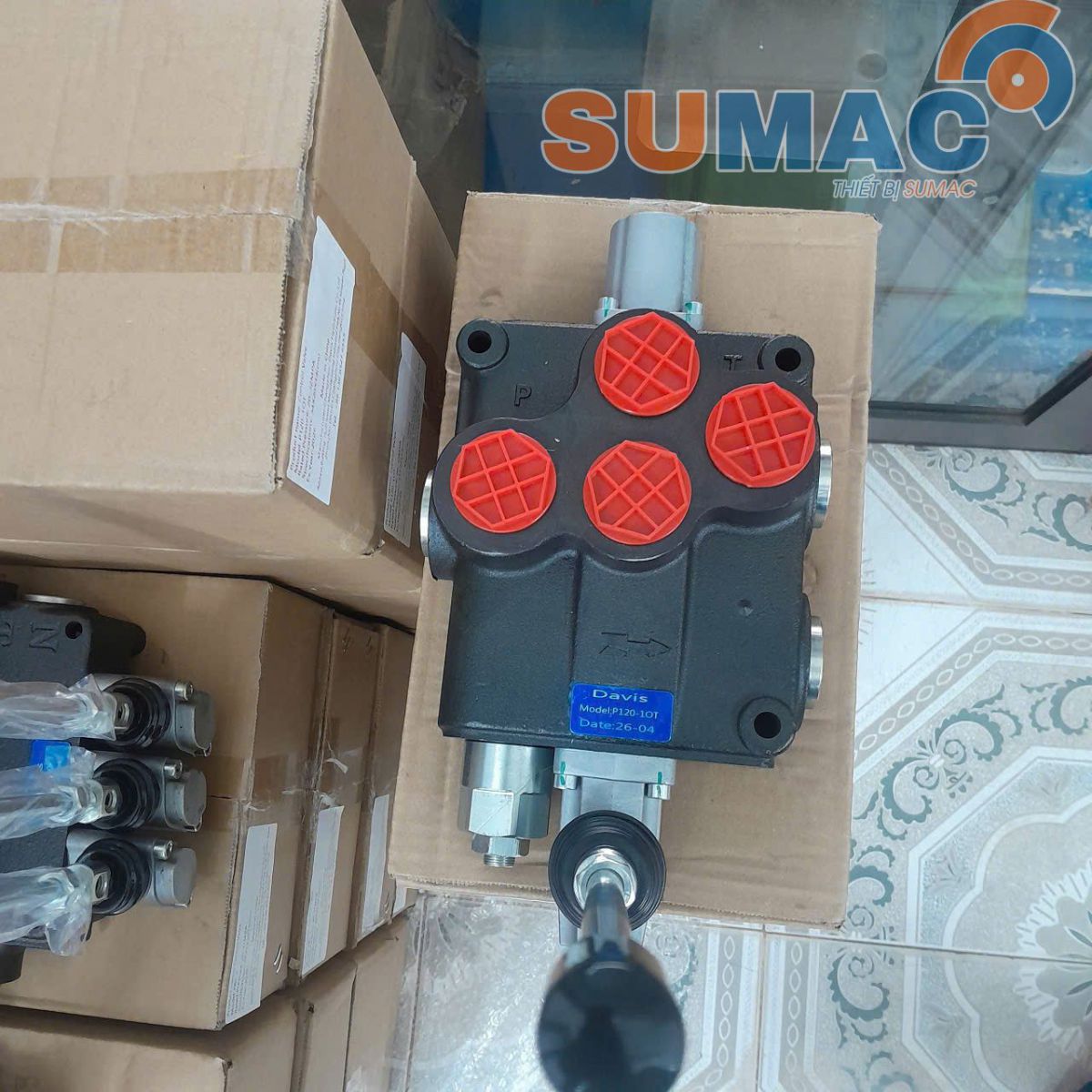

Van Gạt Tay Thủy Lực P120-1 – Van Điều Khiển 1 Cần Lưu Lượng 120 Lít/Phút

Van gạt tay thủy lực P120-1 là van phân phối 1 cần, lưu lượng lớn 120 lít/phút, dùng điều khiển 1 xi lanh hoặc 1 motor thủy lực trong máy ép, xe ben, máy công trình, bộ nguồn thủy lực công suất lớn

Van gạt tay thủy lực P120-1 là gì?

Van gạt tay thủy lực P120-1 là dòng van phân phối thủy lực điều khiển bằng tay, gồm 1 cần gạt, dùng để điều khiển 1 xi lanh thủy lực hoặc 1 motor thủy lực trong hệ thống thủy lực.

Trong đó, ký hiệu P120 thường thể hiện dòng van có lưu lượng danh định khoảng 120 lít/phút, còn số 1 thể hiện van có 1 tay gạt / 1 ngăn điều khiển.

Van P120-1 thường được sử dụng cho các hệ thống thủy lực có lưu lượng lớn, cần lực mạnh, tốc độ làm việc nhanh và khả năng vận hành ổn định như máy ép thủy lực, xe ben, máy công trình, máy nông nghiệp, bàn nâng tải nặng, bộ nguồn thủy lực công nghiệp.

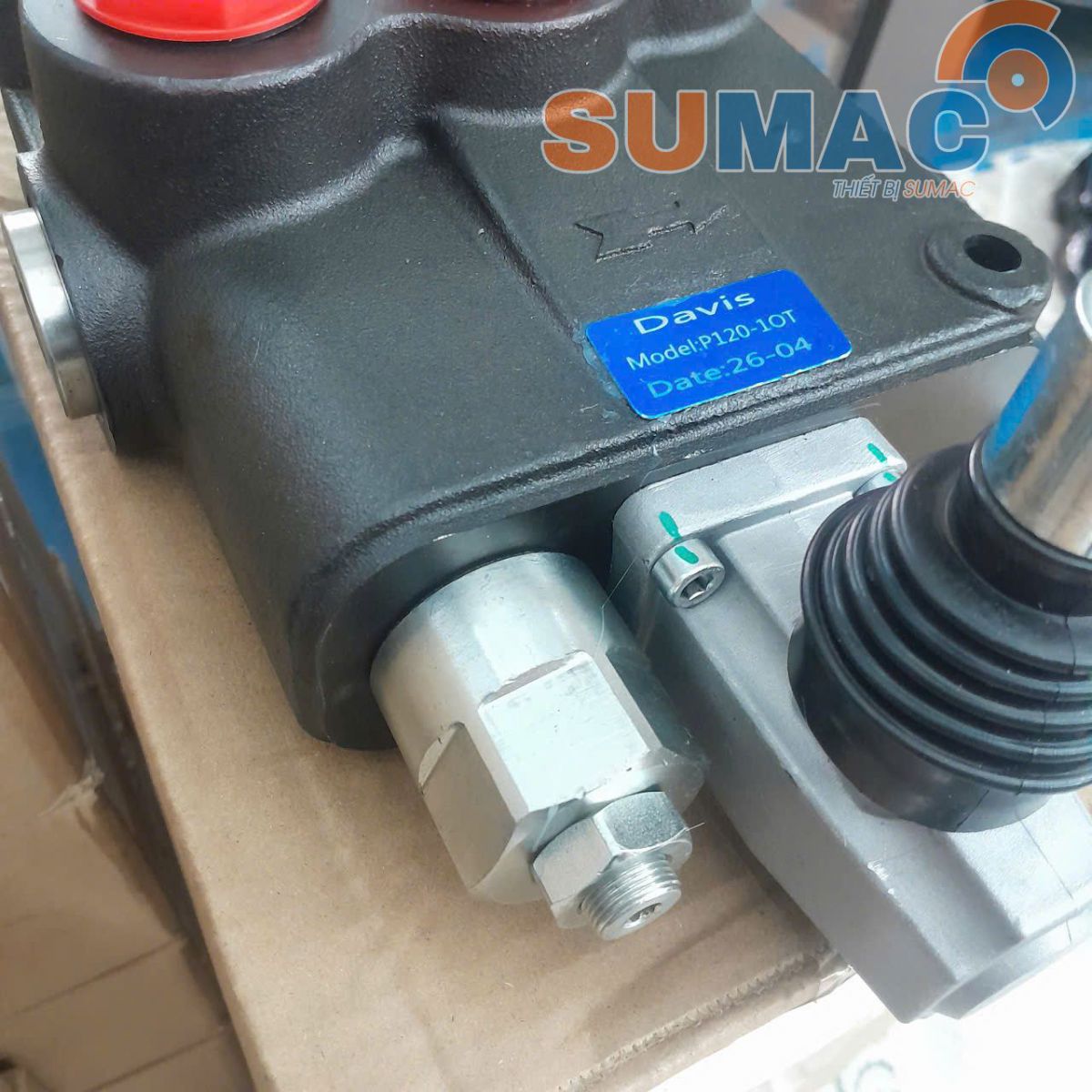

Thông số kỹ thuật van gạt tay P120-1

Cấu tạo của van gạt tay thủy lực P120-1

Thân van chịu áp lực cao

Thân van P120-1 thường được chế tạo chắc chắn, có khả năng chịu áp lực dầu lớn. Kết cấu thân van dạng liền khối giúp hạn chế rò rỉ dầu, tăng độ bền và phù hợp với môi trường làm việc công nghiệp.

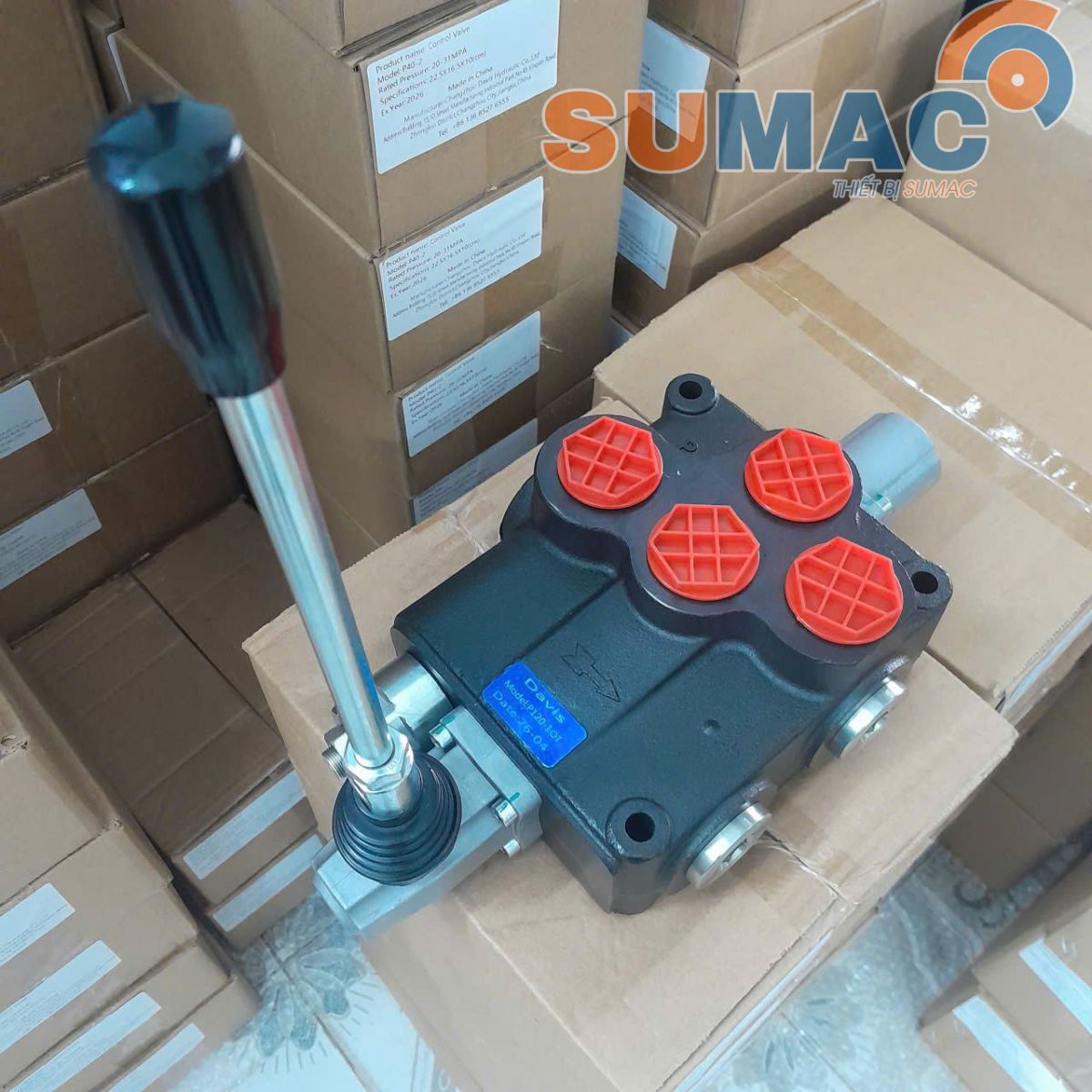

Tay gạt điều khiển

Van có 1 tay gạt cơ khí, giúp người vận hành điều khiển hướng dòng dầu bằng thao tác tay. Khi gạt cần sang các vị trí khác nhau, xi lanh hoặc motor thủy lực sẽ thực hiện các chuyển động tương ứng.

Lõi van phân phối dầu ren 34mm ( ren 1")

Lõi van nằm bên trong thân van, có nhiệm vụ đóng, mở và chuyển hướng dòng dầu từ cổng P đến cổng A hoặc B. Đây là bộ phận quan trọng quyết định trạng thái làm việc của xi lanh thủy lực.

Van an toàn tích hợp

Nhiều dòng van P120-1 có tích hợp van an toàn hoặc cụm chỉnh áp để bảo vệ hệ thống khi áp suất tăng cao. Bộ phận này giúp giảm nguy cơ quá tải, bảo vệ bơm dầu, xi lanh và đường ống thủy lực.

Các cổng dầu trên van P120-1

Nguyên lý hoạt động của van P120-1

Van gạt tay P120-1 hoạt động theo nguyên lý chuyển hướng dòng dầu thủy lực.

Khi tay gạt ở vị trí trung gian, van ở trạng thái nghỉ. Tùy theo kiểu lõi van, dầu có thể hồi về thùng, khóa tải hoặc giữ nguyên vị trí xi lanh.

Khi gạt tay sang một phía, dầu áp từ bơm đi vào cổng P và được dẫn ra cổng A. Dầu từ cổng B hồi về thùng qua cổng T. Lúc này xi lanh sẽ di chuyển theo một chiều.

Khi gạt tay sang phía ngược lại, dầu từ cổng P được dẫn ra cổng B, dầu từ cổng A hồi về cổng T. Xi lanh sẽ di chuyển theo chiều ngược lại.

Nhờ nguyên lý này, van P120-1 có thể điều khiển các thao tác như nâng – hạ, tiến – lùi, đẩy – kéo, kẹp – nhả, mở – đóng trong hệ thống thủy lực.

Ưu điểm của van gạt tay thủy lực P120-1

- Van P120-1 phù hợp với các hệ thống cần lưu lượng dầu lớn, giúp xi lanh hoạt động nhanh hơn và đáp ứng tốt cho các thiết bị tải nặng.

- Van sử dụng tay gạt cơ khí nên không cần điện điều khiển, không cần tủ điện hoặc bộ điều khiển phức tạp. Người vận hành có thể thao tác trực tiếp, dễ kiểm soát hành trình xi lanh.

- Thân van chắc chắn, lõi van chịu mài mòn tốt, phù hợp với môi trường làm việc liên tục trong xưởng cơ khí, công trình, nhà máy hoặc thiết bị nông nghiệp.

- ,Van có cấu tạo cơ bản, các cổng dầu rõ ràng, dễ kết nối với bơm, thùng dầu, xi lanh và đường ống thủy lực. Khi cần bảo trì hoặc thay thế cũng thuận tiện hơn so với các hệ thống điều khiển phức tạp.

- So với hệ thống van điện từ hoặc điều khiển tự động, van gạt tay P120-1 có chi phí đầu tư thấp hơn, phù hợp cho nhiều hệ thống thủy lực cần vận hành thủ công.

Ứng dụng của van gạt tay P120-1

Van gạt tay thủy lực P120-1 được sử dụng trong nhiều thiết bị và hệ thống thủy lực như:

- Dùng để điều khiển xi lanh ép chính trong các dòng máy ép cần lưu lượng dầu lớn, lực ép mạnh và hành trình ổn định.

- Van P120-1 có thể dùng trong hệ thống nâng hạ ben, giúp điều khiển xi lanh nâng thùng xe, nâng hạ tải nặng hoặc các cơ cấu phụ trợ.

- Phù hợp với thiết bị cơ giới, máy xúc, máy cẩu nhỏ, xe nâng, xe chuyên dụng và các hệ thống thủy lực có yêu cầu lưu lượng lớn.

- Dùng để điều khiển xi lanh nâng hạ, gập mở, điều chỉnh cơ cấu làm việc trên máy nông nghiệp, máy kéo hoặc thiết bị canh tác.

- Van P120-1 thường được lắp trên bộ nguồn thủy lực có công suất lớn, dùng cho 1 xi lanh hoặc 1 cơ cấu thủy lực chính.

- Dùng trong các hệ thống nâng hạ yêu cầu lực lớn, lưu lượng dầu cao và thao tác điều khiển trực tiếp.

So sánh van P120-1 với P80-1 và P40-1

Mua van gạt tay thủy lực P120-1 ở đâu?

Thiết bị SUMAC cung cấp van gạt tay thủy lực P120-1, van gạt tay P40, P80, P120 nhiều tay gạt, van điện từ thủy lực, bơm dầu, bộ nguồn thủy lực, xi lanh thủy lực và phụ kiện thủy lực theo yêu cầu.

Chúng tôi hỗ trợ tư vấn lựa chọn van phù hợp theo lưu lượng bơm, áp suất làm việc, số xi lanh, kiểu tay gạt, cỡ ren và nhu cầu sử dụng thực tế.

Giá van gạt tay P120-1: vui lòng liên hệ để được báo giá theo số lượng, cỡ ren và phiên bản cần sử dụng.
Hình thức mua hàng: Hỗ trợ giao hàng ship code toàn quốc, nhận hàng thanh toán theo thỏa thuận.
