Cấu tạo van gạt tay thủy lực
Van gạt tay thủy lực - Cấu tạo van thủy lực
Trong thiết bị thủy lực van có tác dụng điều phối dầu đến khu vực làm việc.
1. Van gạt tay thủy lực có các loại chính sau
Hình 1. Van gạt tay thủy lực (có chỉnh áp)
1.1 Vạt gạt tay thủy lực có chỉnh áp
Đây là van thủy lực mạch 3C6. Cách sử dụng khi tay gạt ở vị trí giữa giầu từ bơm dầu chảy về thùng.
Khi tay gạt thủy lực gạt về hướng nào thì dầu chảy về hướng đó. Bỏ tay gạt không giữu tay trở về vị trí giữa
Van có bộ phận chỉnh áp ngay trên van, không cho dầu chạy quá áp suất cài đặt
1.2 Van gạt tay không có chỉnh áp
Loại này van có 2 loại van: 1 loại khi không tác dụng lực thì tay gạt ở vị trí giữa, 1 loại khi cáo tay gạt về hướng nào thì van giữ nguyên vị trí đó
Đối với loại van này do không có chỉnh áp nên khi lắp đặt cần lắp thêm van an toàn
Van tay thủy lực có các size chính 3/8 (ren 16), 1/2 (ren 21), 3/4 (ren 27)
2. Cấu tạo van gạt tay thủy lực bao gồm các phần sau
2.1 Lỗ kết nối dầu
- Đường dầu bơm dầu đi vào, ký hiệu chữ P
- Đường dầu hồi về thùng dầu, ký hiệu chữ T
- Đường dầu nối vào xilanh thủy lực gồm 2 đường, ký hiệu A, B

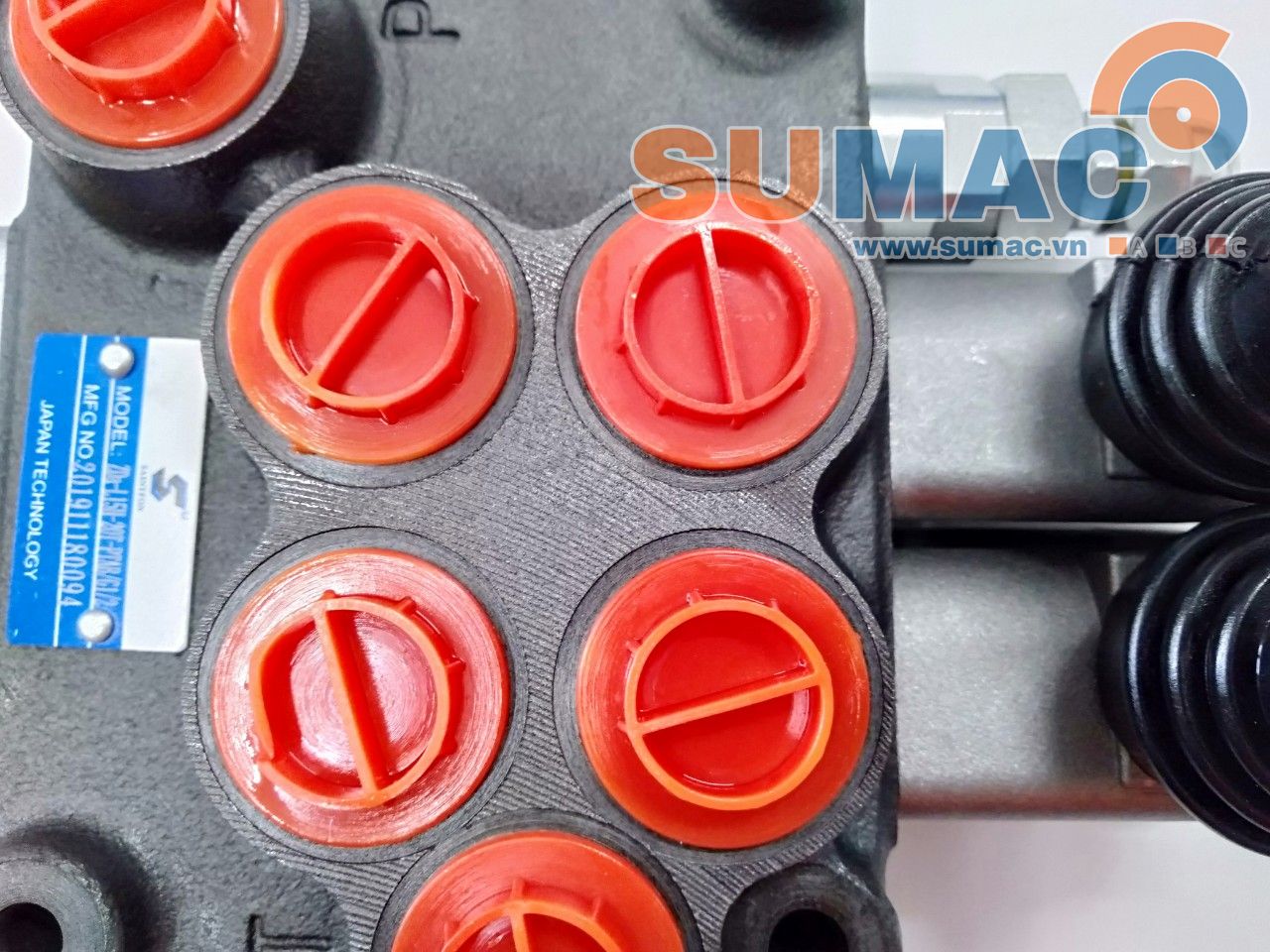

Hình 2. Đường dầu vào van gạt tay thủy lực
2.2 Tay gạt có tác dụng điều hướng dòng chảy của dầu thủy lực

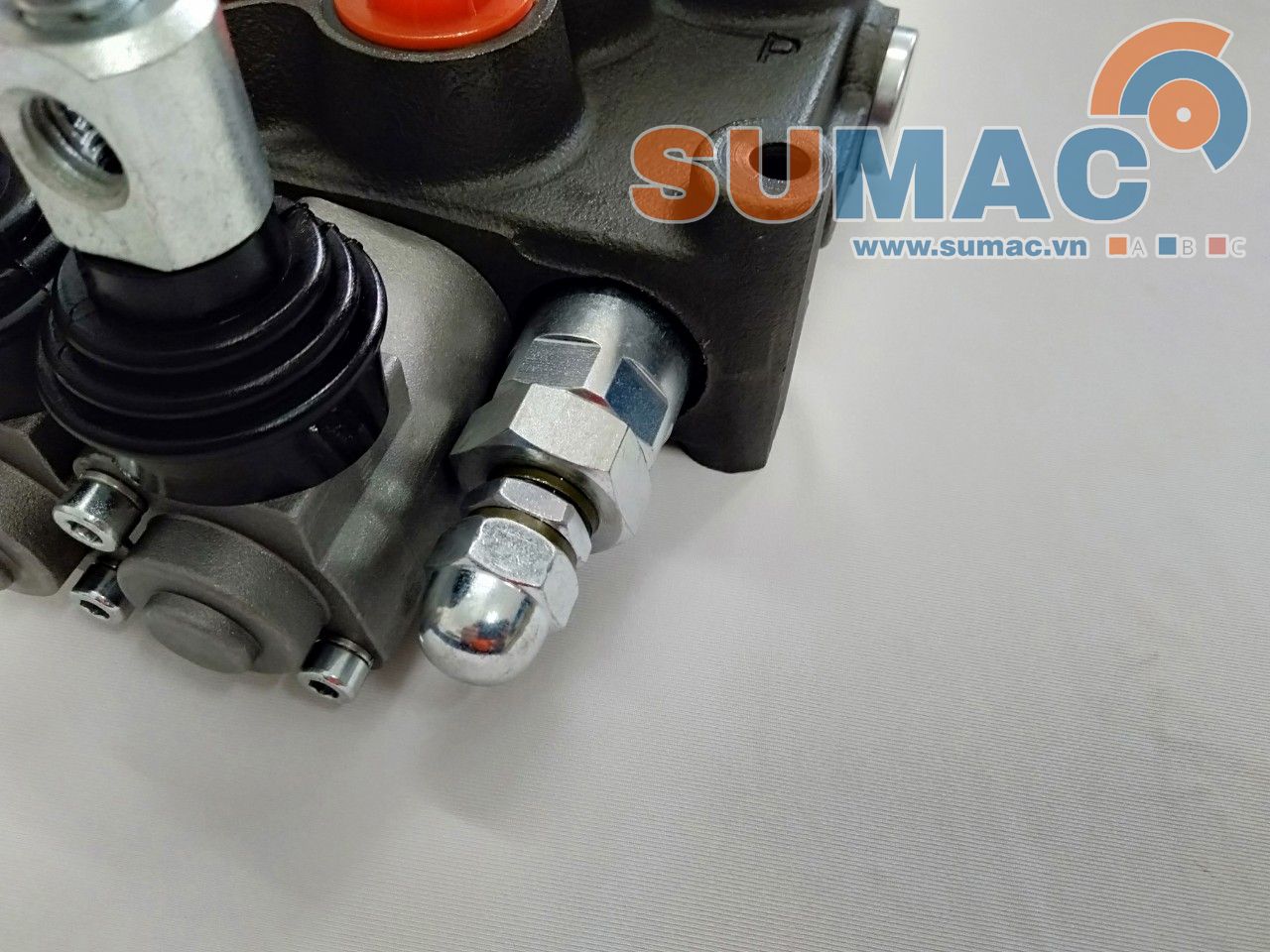

Hình 3. Núm chỉnh áp suất của van gạt tay thủy lực
2.3 Tay gạt có tác dụng điều hướng dòng chảy của dầu thủy lực
