Xi lanh thủy lực cảm biến hành trình là gì?

Xi lanh thủy lực cảm biến hành trình là loại xi lanh thủy lực được thiết kế để xác định vị trí piston trong quá trình hoạt động bằng cách sử dụng cảm biến từ (sensor) kết hợp với nam châm gắn trong piston.

Khi piston di chuyển đến vị trí đã cài đặt, cảm biến sẽ phát tín hiệu về hệ thống điều khiển như PLC, tủ điện hoặc bộ điều khiển tự động, giúp máy biết chính xác vị trí của piston để thực hiện các thao tác tiếp theo.

Loại xi lanh này thường được sử dụng trong các hệ thống:

1. Máy ép thủy lực
2. Máy ép kiện
3. Máy tự động hóa
4. Dây chuyền sản xuất công nghiệp
5. Hệ thống kẹp thủy lực

Nhờ khả năng phản hồi vị trí chính xác, xi lanh thủy lực cảm biến hành trình đóng vai trò quan trọng trong tự động hóa công nghiệp hiện đại.

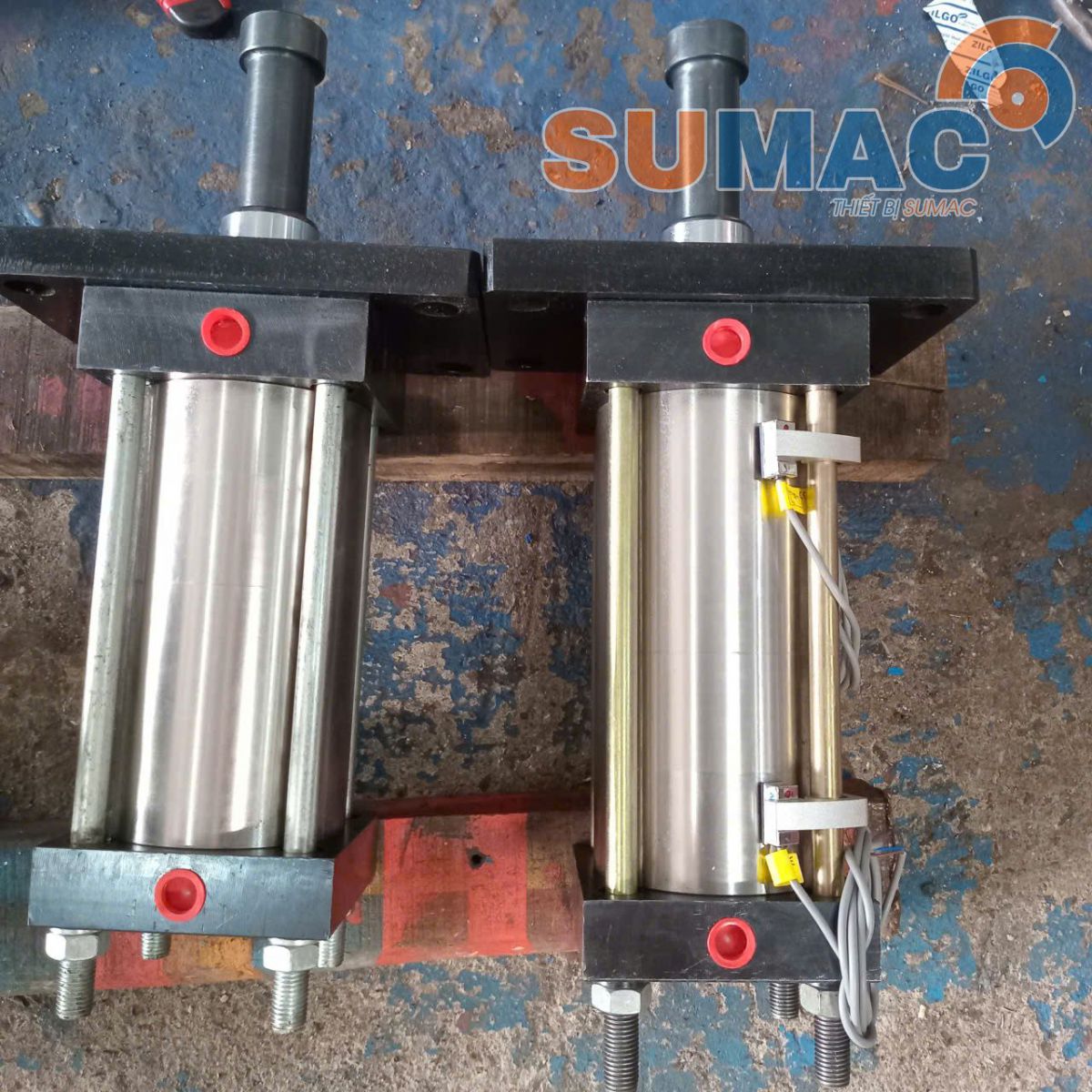

Cấu tạo của xi lanh thủy lực cảm biến hành trình

Xi lanh thủy lực cảm biến hành trình có cấu tạo tương tự các xi lanh thủy lực thông thường nhưng được bổ sung thêm hệ thống cảm biến từ.

1. Thân xi lanh

Thân xi lanh thường được chế tạo từ inox, giúp đảm bảo độ bền và độ kín khi làm việc ở áp suất cao.

Bên ngoài thân xi lanh thường gá thiết bị để gắn cảm biến, cho phép lắp đặt cảm biến từ và điều chỉnh vị trí dễ dàng.

2. Piston có nam châm từ

Bên trong piston được tích hợp vòng nam châm từ.

Nam châm này tạo ra từ trường để cảm biến bên ngoài thân xi lanh có thể phát hiện vị trí piston mà không cần tiếp xúc trực tiếp.

Đây là bộ phận quan trọng giúp xi lanh có thể xác định hành trình một cách chính xác.

3. Ty xi lanh

Thanh ty xi lanh có nhiệm vụ truyền lực từ piston ra ngoài.

Thông thường ty xi lanh được làm từ:

1. Thép mạ crom cứng

2. Thép hợp kim chịu mài mòn

Điều này giúp tăng độ bền, chống gỉ và giảm ma sát trong quá trình làm việc.

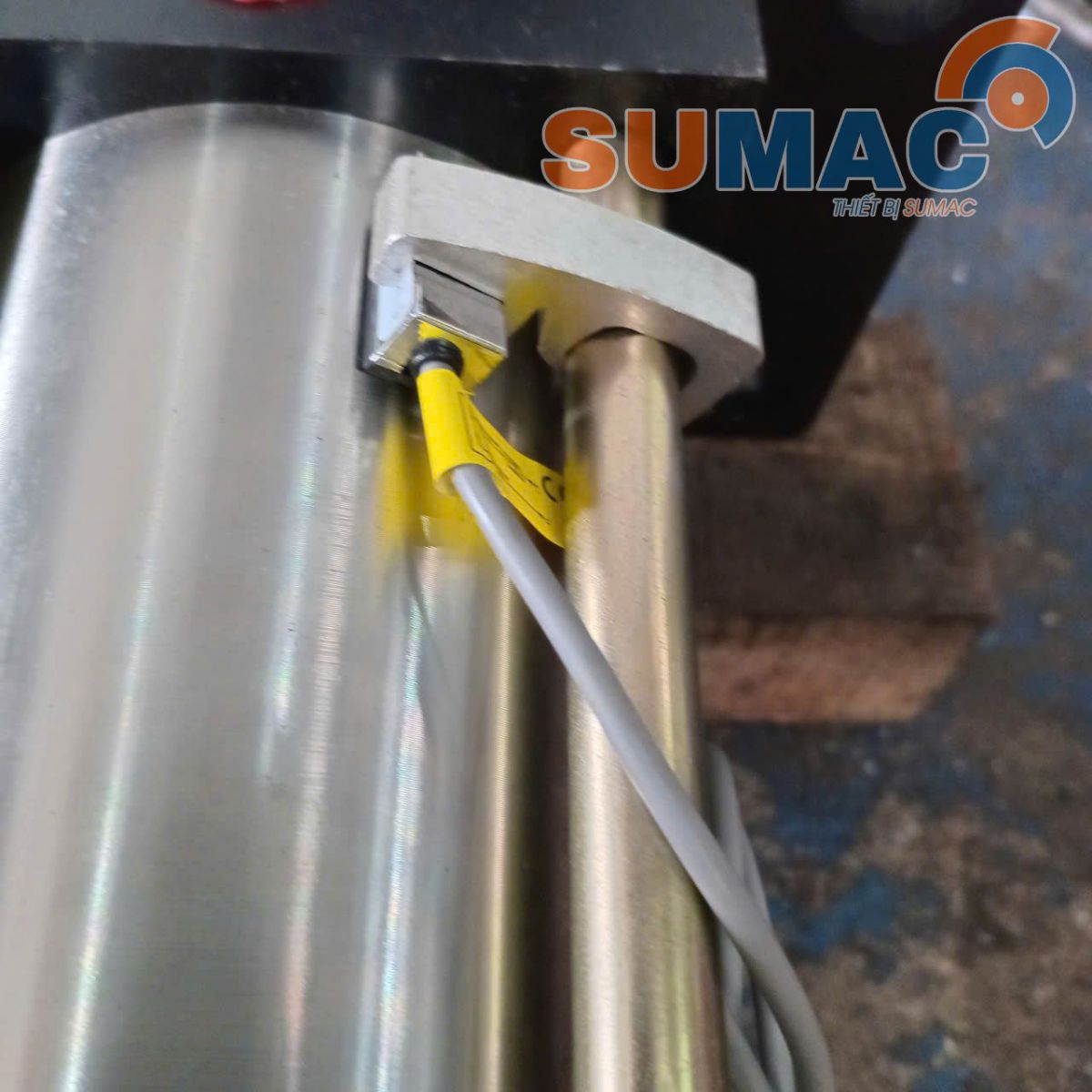

4. Cảm biến hành trình

Cảm biến hành trình thường là:

1. Cảm biến từ (magnetic sensor)

2. Reed switch

3. Hall sensor

Cảm biến được lắp trên rãnh thân xi lanh và có thể di chuyển để điều chỉnh vị trí phát tín hiệu.

Nguyên lý hoạt động của xi lanh thủy lực cảm biến hành trình

Nguyên lý hoạt động của xi lanh thủy lực cảm biến hành trình khá đơn giản nhưng rất hiệu quả.

Quá trình hoạt động diễn ra theo các bước:

Bước 1: Bơm dầu thủy lực

Bơm thủy lực cấp dầu vào xi lanh, tạo áp suất để đẩy piston di chuyển.

Bước 2: Piston di chuyển

Piston bắt đầu di chuyển theo hướng tiến hoặc lùi tùy theo hướng cấp dầu.

Bước 3: Nam châm di chuyển theo piston

Nam châm gắn trong piston cũng di chuyển theo.

Bước 4: Cảm biến phát hiện từ trường

Khi nam châm đi đến vị trí cảm biến, cảm biến sẽ phát hiện từ trường.

Bước 5: Gửi tín hiệu điều khiển

Cảm biến gửi tín hiệu về hệ thống điều khiển để:

- Dừng xi lanh

- Đổi chiều xi lanh

- Thực hiện bước tiếp theo của chu trình máy

Nhờ đó hệ thống có thể kiểm soát hành trình xi lanh một cách chính xác và tự động.

Ưu điểm của xi lanh thủy lực cảm biến hành trình

1. Xác định vị trí chính xác

Xi lanh có thể xác định chính xác vị trí piston, giúp máy hoạt động ổn định và chính xác hơn.

2. Tăng mức độ tự động hóa

Nhờ tín hiệu cảm biến, xi lanh có thể dễ dàng kết nối với:

- PLC

- Hệ thống điều khiển tự động

- Dây chuyền sản xuất thông minh

Điều này giúp nâng cao hiệu quả sản xuất.

3. Không cần công tắc hành trình cơ khí

So với công tắc hành trình cơ, cảm biến từ có nhiều ưu điểm:

- Không tiếp xúc cơ khí

- Ít bị mài mòn

- Độ bền cao

4. Dễ dàng điều chỉnh vị trí cảm biến

Cảm biến được lắp trên rãnh thân xi lanh nên có thể trượt để thay đổi vị trí phát tín hiệu.

Điều này giúp kỹ thuật viên dễ dàng điều chỉnh hành trình theo yêu cầu của máy.

Ứng dụng của xi lanh thủy lực cảm biến hành trình

Xi lanh thủy lực cảm biến hành trình được sử dụng rộng rãi trong nhiều ngành công nghiệp.

1. Máy ép thủy lực

Trong máy ép thủy lực, cảm biến giúp:

- Xác định vị trí ép

- Điều khiển chu trình ép

- Bảo vệ khuôn và thiết bị

2. Máy ép kiện

Máy ép kiện giấy, nhựa, vải… thường sử dụng xi lanh cảm biến hành trình để:

- Điều khiển hành trình ép

- Tự động dừng khi đạt vị trí yêu cầu

3. Máy tự động hóa

Trong các dây chuyền tự động, xi lanh cảm biến giúp:

- Điều khiển kẹp sản phẩm

- Đẩy sản phẩm

- Phân loại hàng hóa

4. Hệ thống kẹp thủy lực

Trong hệ thống kẹp, cảm biến giúp xác định:

- Vị trí kẹp

- Vị trí mở

Điều này đảm bảo quá trình kẹp được chính xác và an toàn.

Kinh nghiệm chọn xi lanh thủy lực cảm biến hành trình

Để lựa chọn xi lanh phù hợp, cần chú ý các yếu tố sau:

Chọn đúng tải trọng và lực ép

Lực của xi lanh phải phù hợp với yêu cầu của máy và áp suất hệ thống.

Chọn hành trình phù hợp

Hành trình xi lanh phải đáp ứng đúng quá trình hoạt động của thiết bị.

Chọn loại cảm biến phù hợp

Có thể chọn:

• Reed switch

• Hall sensor

Tùy theo yêu cầu hệ thống điều khiển.

Chọn đơn vị cung cấp uy tín

Xi lanh thủy lực là thiết bị quan trọng nên cần lựa chọn nhà cung cấp có kinh nghiệm và sản phẩm chất lượng để đảm bảo độ bền và độ chính xác.

.......................................................

.............................................
