Van thủy lực 2 tay gạt

Van thủy lực 2 tay là gì?

Van tay thủy lực 2 tay tên tiếng anh Hydraulic hand valve là một loại van cơ sử dụng tay gạt để điều hướng dầu thủy lực trong hệ thống thủy lực.

Van tay thủy lực có nhiệm vụ điều hướng dòng chảy hay phân chia dòng chảy thủy lực, và ổn định áp suất của hệ thống nhờ van chỉnh áp được tích hợp sẵn trên thân van.

Van tay thủy lực có nhiều loại với các tay gạt 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay, 7 tay, 8 tay... phù hợp sử dụng cho các hệ thống thủy lực đơn giản, hoặc yêu cầu phải sử dụng tay để làm việc.

Van tay thủy lực được ứng dụng nhiều trong các hệ thống, thiết bị công nghiệp, nông nghiệp, lĩnh vực sản xuất, chế biến, gia công và chế tạo,...

Van 2 tay thủy lực chính hãng

Hiện tại, Sumac cung cấp rất nhiều thiết bị thủy lực trong đó có van 2 tay thủy lực. Van 2 tay thủy lực cũng được chia ra nhiều xuất xứ khác nhau.

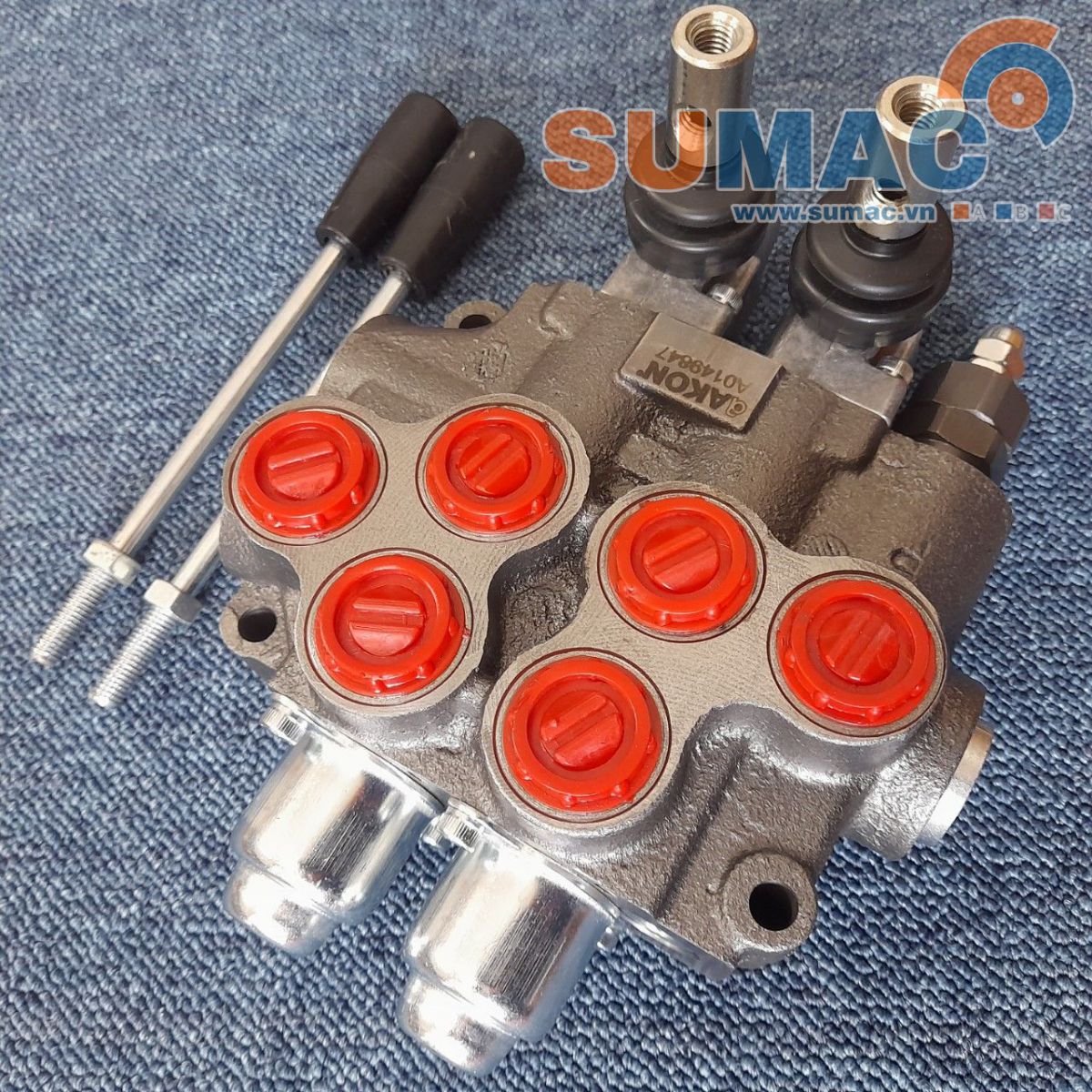

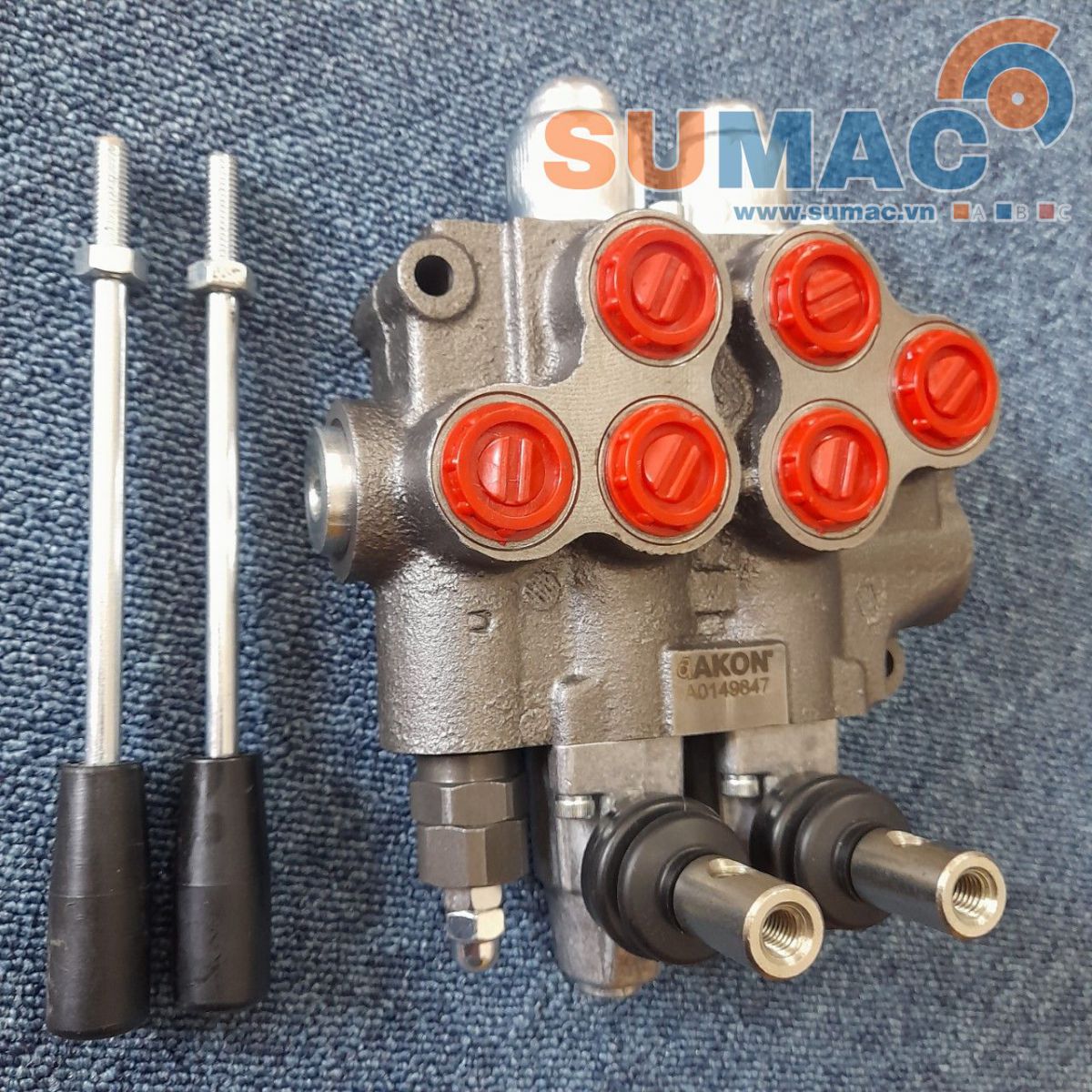

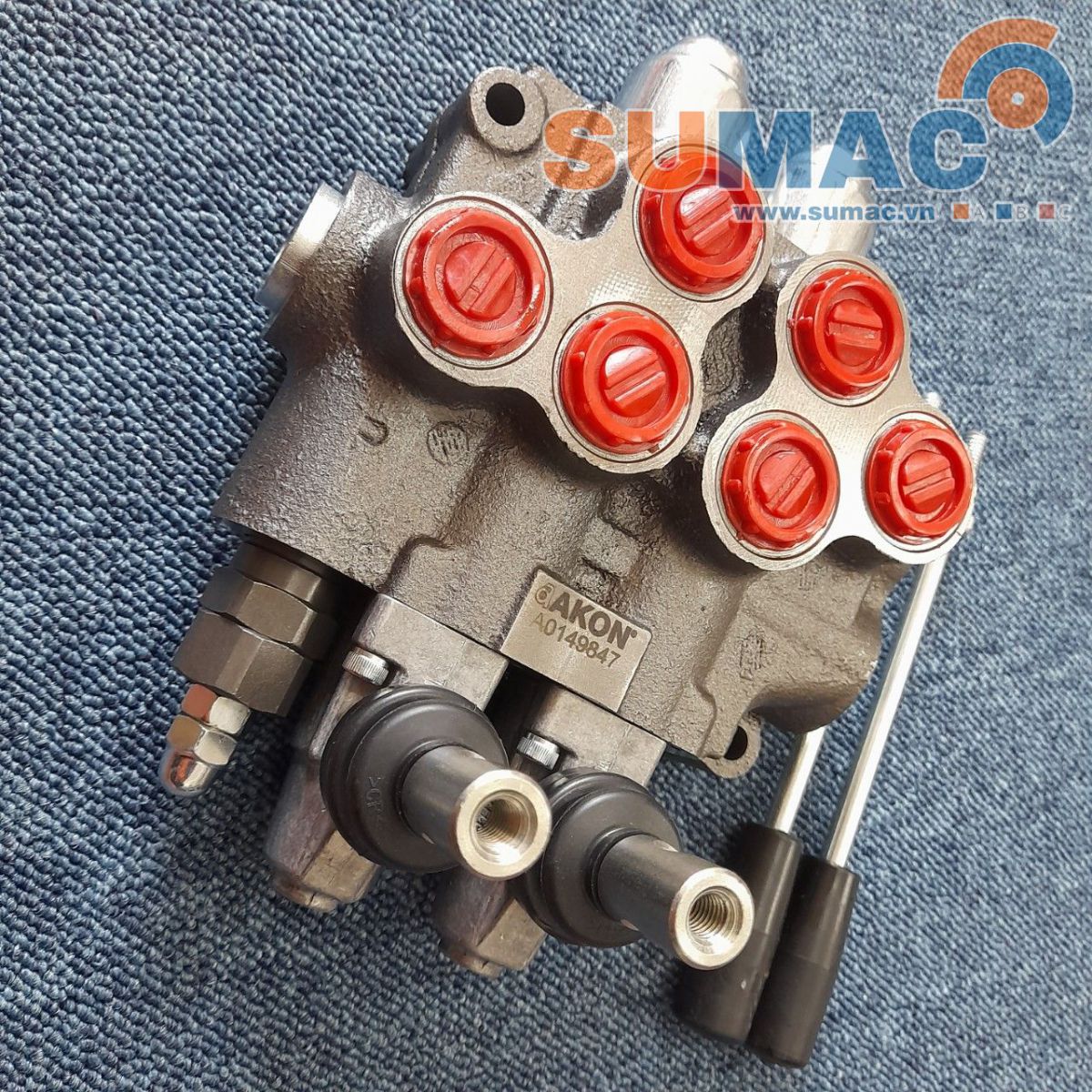

Hãng Van tay thủy lực AKON là thiết bị thủy lực có xuất xứ Thổ Nhĩ Kỳ - Châu Âu. Van làm việc ổn định, áp suất làm việc max 315 bar

Van tay thủy lực của AKON làm việc ổn định, có chất lượng tốt, hàng được Sumac nhập khẩu chính hãng và phân phối trên Toàn Quốc

Van 2 tay gạt thủy lực theo xuất xứ khác

• Van tay gạt thủy lực Hàn Quốc
• Van tay gạt thủy lực Nhật Bản
• Van tay gạt thủy lực Trung Quốc
• Van tay gạt thủy lực Đài Loan
• Van tay gạt thủy lực Ấn Độ
• Van tay gạt thủy lực Đức
• Van tay gạt thủy lực Balan
• Van tay gạt thủy lực Đức
• Van tay gạt thủy lực Italia
• Van tay gạt thủy lực Châu âu

Cấu tạo của van thủy lực 2 tay

1. Tay gạt là cần gạt giúp điều hướng dầu thủy lực, tay gạt có thể lắp theo hướng thân van hoặc lắp hướng kính vuông với thân van và có 2 tay gạt

Van thủy lực tay gạt có các loại 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay, 7 tay

• Tay gạt ở vị trí chính giữa ban đầu không hoạt động, dầu bơm vào hồi về thùng dầu và đi ra đường T.
• Khi gạt tay gạt, bơm dầu vào van ra đường A hoặc B theo hướng tay gạt.
• Vặn ốc lỏng hoặc siết chặt để dễ dàng điều chỉnh tay gạt.

2. Thân van được đúc bằng thép hợp kim chịu áp lực cao, mặt trên thân van có các cửa ra A, B của van, cửa P nối bơm dầu, cửa T nối với thùng dầu

• Đường dầu vào là đường trực tiếp cấp dầu vào qua bơm thủy lực ký hiệu là P.
• Đường dầu ra là đường kết nối với xi lanh thủy lực ký hiệu A, B.
• Đường dầu hồi hay trả ngược về thùng dầu ký hiệu T

3. Chỉnh áp. Cũng như các hãng van tay thủy lực thông thường khác van AKON được trang bị bộ phận chỉnh áp suất trên thân van. Áp xuất max là 31.5Mpa

 Bộ phận chỉnh áp suất van được dùng để điều chỉnh áp lực làm việc của các lưu chất, nằm cạnh đường dầu vào P và có dạng nút vặn.

Nút chỉnh áp suất có 2 chiều, chiều tăng thuận chiều kim đồng hồ và có áp suất max 315 bar(kg/cm2).

Để dễ dàng điều chỉnh áp suất của van các bạn có thể nới lỏng ốc công để điều chỉnh và vặn chặt lại sau khi điều chỉnh xong.

Thông số kỹ thuật van 2 tay gạt thủy lực

• Kích cỡ van: ¼” – 2” (DN8 – DN50)
• Vật liệu cấu tạo: thép chịu lực, thép mạ
• Kiểu van: 2 tay
• Kiểu lắp: nối ren
• Lưu lượng: 20 đến 300 l/phút
• Áp lực làm việc: 315 bar
• Nhiệt độ làm việc: - 20 đến 80 độ C
• Môi trường làm việc: dầu thủy lực, nhớt, lưu chất,...
• Xuất xứ: Thổ Nhĩ Kỳ - Châu âu
• Bảo hành: 12 tháng.

Nguyên lý hoạt động van 2 tay gạt thủy lực

   Van tay gạt thủy lực có nguyên lý hoạt động rất đơn giản dùng tay gạt, gạt sang 2 bên hoặc kéo sang 2 bên hướng cài đặt của dòng chảy lưu chất, lúc này dầu từ bơm sẽ đi vào đường A, B theo hương tay gạt và được đẩy vào các thiết bị thủy lực bơm bánh răng thuỷ lực, cánh gạt thuỷ lực, bơm piston thuỷ lực và được đẩy vào các đường ống, hệ thống cấp dẫn dầu. Lưu chất dầu đi qua van tay gạt thủy lực được điều chỉnh bởi bộ chỉnh áp, khi vượt qua mức áp cài đặt, cưa T mở và dầu được trả về thùng chứa. Khi gạt van tay gạt thủy lực về vị trí ban đầu, dầu sẽ được trả trở lại thùng van đóng.

Ưu điểm và nhược điểm van tay thủy lực

Ưu điểm van tay gạt thủy lực

• Van tay gạt thủy lực ưu điểm đa dạng kiểu loại sử dụng phù hợp với nhiều hệ thống, thiết bị công nghiệp, thiết bị thủy lực, hệ thống thủy lực,...
• Van tay gạt thủy lực ưu điểm đa dạng về chất liệu inox, gang, thép, hợp kim bền bỉ, sử dụng tốt cho nhiều môi trường lưu chất nước, khí hơi, dung dịch, hóa chất,...
• Van tay gạt thủy lực ưu điểm giúp chia dầu, chia nhớt nhanh với độ chính xác cao.
• Van tay gạt thủy lực ưu điểm có thể chịu được áp lực cao và giúp cho lượng lưu chất lớn đi qua van.
• Van tay gạt thủy lực ưu điểm đa dạng về kích cỡ lắp đặt tốt cho nhiều hệ thống.
• Van tay gạt thủy lực ưu điểm có nhiều xuất xứ khác nhau, đầy đủ các loại giấy tờ và được bảo hành 12 tháng.

Nhược điểm van tay gạt thủy lực

• Van tay gạt thủy lực nhược điểm không dùng được cho các lưu chất có nhiệt độ cao.
• Van tay gạt thủy lực nhược điểm không dùng được cho các lưu chất cặn bẩn, chứa nhiều tạp chất,..
