Van tay thủy lực BLB

Mã SP NTWZIG
Giá 1.380.000 VNĐ
Hãng sản xuất SUMAC
Nước sản xuất Đài Loan
Gian hàng Khách hàng
Bảo Hành Khách hàng
Lượt xem 1.48Tr
Module Khác Đơn giá Tổng Giá Số lượng
3/8 - 1 Tay 950.000 VNĐ 950.000 VNĐ
1/2 - 1 Tay 1.150.000 VNĐ 1.150.000 VNĐ

Van chi nhớt, tay trang hay van tay gạt thủy lực là một thiết bị rất cần thiết và thông dụng trong các hệ thống thủy lực.

Tuy nhiên với các khách hàng thì thiết bị này còn khá  xa lạ và mới mẻ. Vì vậy, đội ngũ chúng tôi quyết định sẽ giới thiệu và cung cấp thông tin tổng quát về những van tay hiện có trên thị trường.

Chắc chắn đây sẽ là những kiến thức bổ ích giúp cho việc lựa chọn, sử dụng van của bạn hiệu quả hơn.

Van tay thủy lực

Thông số kĩ thuật Van tay thủy lực:

Mã sản phẩm Số tay gạt Lưu lượng Áp suất Áp suất đường hồi Kg
BM-70 1 tay 65 L/P 320 KG/CM3 80 KG/CM3 4.6
BM-70 2 tay 65 L/P 320 KG/CM3 80 KG/CM3 4.6
BM-70 3 tay 65 L/P 320 KG/CM3 80 KG/CM3 9.2
BM-70 4 tay 180 L/P 320 KG/CM3 40KG/CM3 11.5

Bảng thông số van tay thủy lực, van gạt tay thủy lực

Van gạt tay thủy lực - Giao hàng toàn quốc

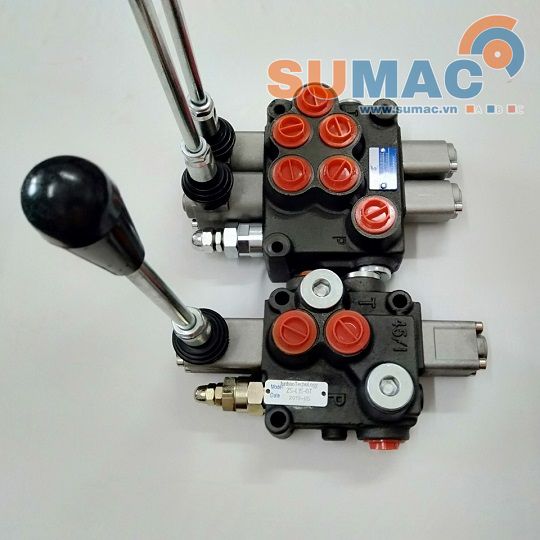

Hình 1. Van gạt tay thủy lực loại 2 tay

THÔNG SỐ REN ĐẦU RA VÀ ĐẦU VÀO CỦA VAN TAY THỦY LỰC

Số tay gạt P A-B T P2 T2
1 tay 1/2 1/2 1/2 3/4 3/4
2 tay 1/2 1/2 1/2 3/4 3/4
3 tay 1/2 1/2 1/2 3/4 3/4
4 tay 1/2 1/2 1/2 3/4 3/4

Van tay thủy lực nhập khẩu hãng BLB
Gồm nhiều tay chia : 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay điều khiển độc lập - và van chỉnh áp suất thủy lực.

 Dầu thủy lực đi từ thùng dầu, bơm thủy lực hút lên - đến van thủy lực gạt tay (khi chưa tác động 1 trong các tay gạt nào) thì dầu qua van áp suất thủy lực.

Khi quá áp suất ta đặt (điều chỉnh bằng vít vặn ở đầu van chỉnh áp) thì van tự khắc mở cửa dầu để dầu trở về thùng dầu.
 Van gạt tay được dùng nhiều cho xe rác, xe cẩu .... để điều khiển cho nhiều xi lanh độc lập (hay motor thủy lực quay toa) như cái thì điều khiển cho xi lanh thủy lực để nâng cần,  để quay cáp kéo ...

Để kết nối điều khiển điện, trong các thiết bị cần hệ thống điều khiển tự động hay đơn giản sử dụng nút bấm điện để điều khiển dòng chảy của thủy lực, khách hàng có thể tham khảo sử dụng Van điện thủy lực

Van gạt tay thủy lực - Giao hàng toàn quốc

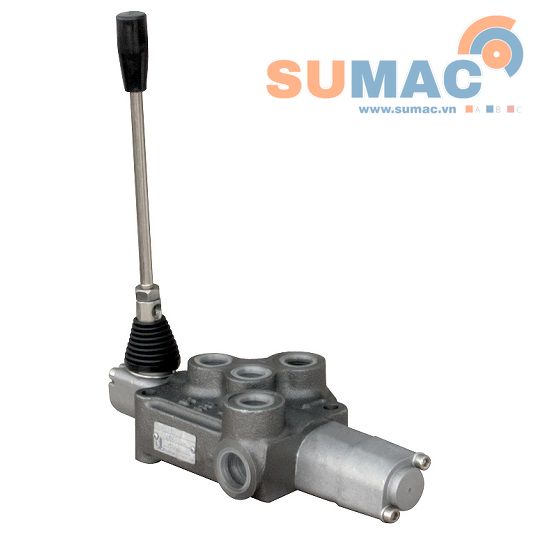

Hình 2. Van gạt tay thủy lực loại 1 tay

Van tay thủy lực - Giao hàng toàn quốc

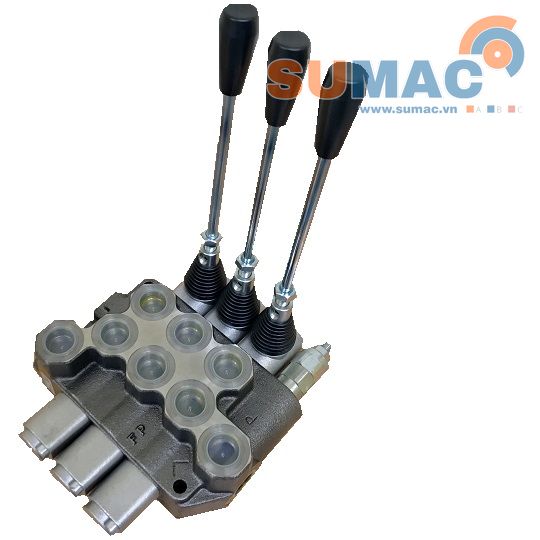

Hình 3. Van gạt tay thủy lực

Van gạt tay thủy lực - Giá tốt nhất - Giao hàng toàn quốc

CẤU TẠO VAN TAY THỦY LỰC CÓ CHỈNH ÁP

Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt

Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra

1.1 Thân van tay thủy lực

Van gạt tay thủy lực - Giao hàng toàn quốc

Hình 3. Hình ảnh tổng thể van tay thủy lực

Trên thân van gạt tay thủy lực bố trí dường dầu như sau:

- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp  cấp vào

- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)

- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu

Van tay thủy lực 3/8

Hình 4. Đường dầu A, B và đường dầu T (T là đường dầu hồi về thùng của dầu thủy lực)

Van tay thủy lực giá tốt nhất thị trường - Giao hàng toàn quốc - Giao hàng tận nơi

Hình 5. Đường dầu A, B và đường dầu P, T (T là đường dầu hồi về thùng của dầu thủy lực, P là đường dầu đấu vào bơm thủy lực)

Đường dầu P, T được bố trí cả trên mặt van tay lẫn bên cạnh van. Khách hàng có thể chọn vị trí đấu lắp phù hợp

1.2 Bộ phận chỉnh áp suất

Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P

 Chỉnh áp van tay thủy lực

Hình 6. Nút chính áp van tay thủy lực

Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2)

Chú ý:

- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công

- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại

1.3 Tay gạt

Van gạt tay thủy lực

Hình 7. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực

Hình 8. Tay gạt lắp theo phương đứng

Van thủy lực gạt tay

Hình 9. Tay gạt lắp theo phương ngang

Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T

Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt

Van thủy lực gạt tay

Hình 10. Vị trí lắp tay gạt, sau khi lắp tay chúng ta vặn chặt ốc hãm để tay gạt không bị trôi ren

Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo

Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.

* Van gạt tay được SUMAC đóng gói, kiểm tra cẩn thận trước khi xuất hàng

Van thủy lực gạt tay

Van tay thủy lực lực lưu lượng lớn

"Van tay thủy lực lưu lượng lớn" là một thiết bị đóng/mở hoặc điều khiển lưu lượng chất lỏng thông qua cơ chế thủy lực và được sử dụng cho các ứng dụng có lưu lượng lớn.

Cụ thể, van tay thủy lực lưu lượng lớn được thiết kế để chịu áp suất cao và có khả năng kiểm soát lưu lượng của chất lỏng ở mức độ cao. Điều này làm cho chúng được sử dụng rộng rãi trong các ứng dụng công nghiệp, như hệ thống xử lý nước thải, hệ thống cấp nước và khí đốt, hệ thống làm mát và hệ thống điều hòa không khí.

Van tay thủy lực lưu lượng lớn có nhiều loại và kích thước khác nhau để phù hợp với nhu cầu của từng ứng dụng cụ thể. Tuy nhiên, tất cả các loại van tay thủy lực lưu lượng lớn đều có cơ chế làm việc giống nhau, đó là sử dụng áp suất của chất lỏng để đẩy piston hoặc van điều khiển lưu lượng.

Van gạt tay lưu lượng lớn ren 3/4"

Van gạt tay lưu lượng lớn ren 1"

Máy & thiết bị SUMAC đã cung cấp rất nhiều thiết bị thủy lực cho nhiều đơn vị.

Chúng tôi rất mong được phục vụ. Xin cám ơn khách hàng đã quan tâm!

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer

Mobile : 0911034775



ID: 0108039820

ID: 0107405111

Website: http://sumac.vn/

Email: vnsumac@gmail.com

Van tay thủy lực BLB

Thông số kĩ thuật Van tay thủy lực BLB:

Mã sản phẩm Số tay gạt Lưu lượng Áp suất Áp suất đường hồi Kg
BM-70 1 tay 65 L/P 320 KG/CM3 80 KG/CM3 4.6
BM-70 2 tay 65 L/P 320 KG/CM3 80 KG/CM3 4.6
BM-70 3 tay 65 L/P 320 KG/CM3 80 KG/CM3 9.2
BM-70 4 tay 180 L/P 320 KG/CM3 40KG/CM3 11.5



Số tay gạt P A-B T P2 T2
1 tay 1/2 1/2 1/2 3/4 3/4
2 tay 1/2 1/2 1/2 3/4 3/4
3 tay 1/2 1/2 1/2 3/4 3/4
4 tay 1/2 1/2 1/2 3/4 3/4

Van tay thủy lực nhập khẩu hãng BLB, ITALIA.
Gồm nhiều tay chia : 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay điều khiển độc lập - và van chỉnh áp suất thủy lực.

 Dầu thủy lực đi từ thùng dầu, bơm thủy lực hút lên - đến van thủy lực gạt tay (khi chưa tác động 1 trong các tay gạt nào) thì dầu qua van áp suất thủy lực.

Khi quá áp suất ta đặt (điều chỉnh bằng vít vặn ở đầu van chỉnh áp) thì van tự khắc mở cửa dầu để dầu trở về thùng dầu.
 Van gạt tay được dùng nhiều cho xe rác, xe cẩu .... để điều khiển cho nhiều xi lanh độc lập (hay motor thủy lực quay toa) như cái thì điều khiển cho xi lanh thủy lực để nâng cần,  để quay cáp kéo ...

Để kết nối điều khiển điện, trong các thiết bị cần hệ thống điều khiển tự động hay đơn giản sử dụng nút bấm điện để điều khiển dòng chảy của thủy lực, khách hàng có thể tham khảo sử dụng van điện từ, van điện thủy lực
