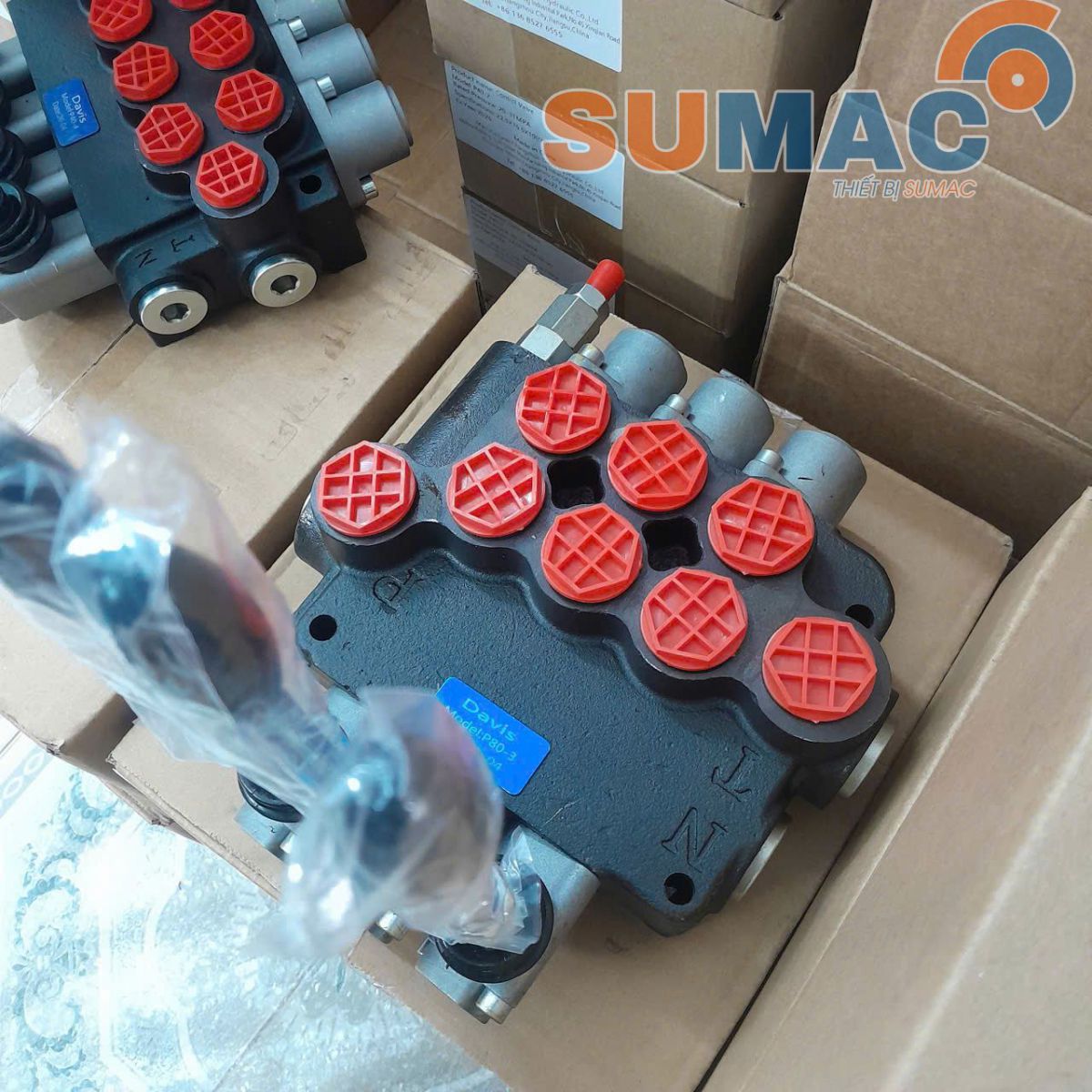

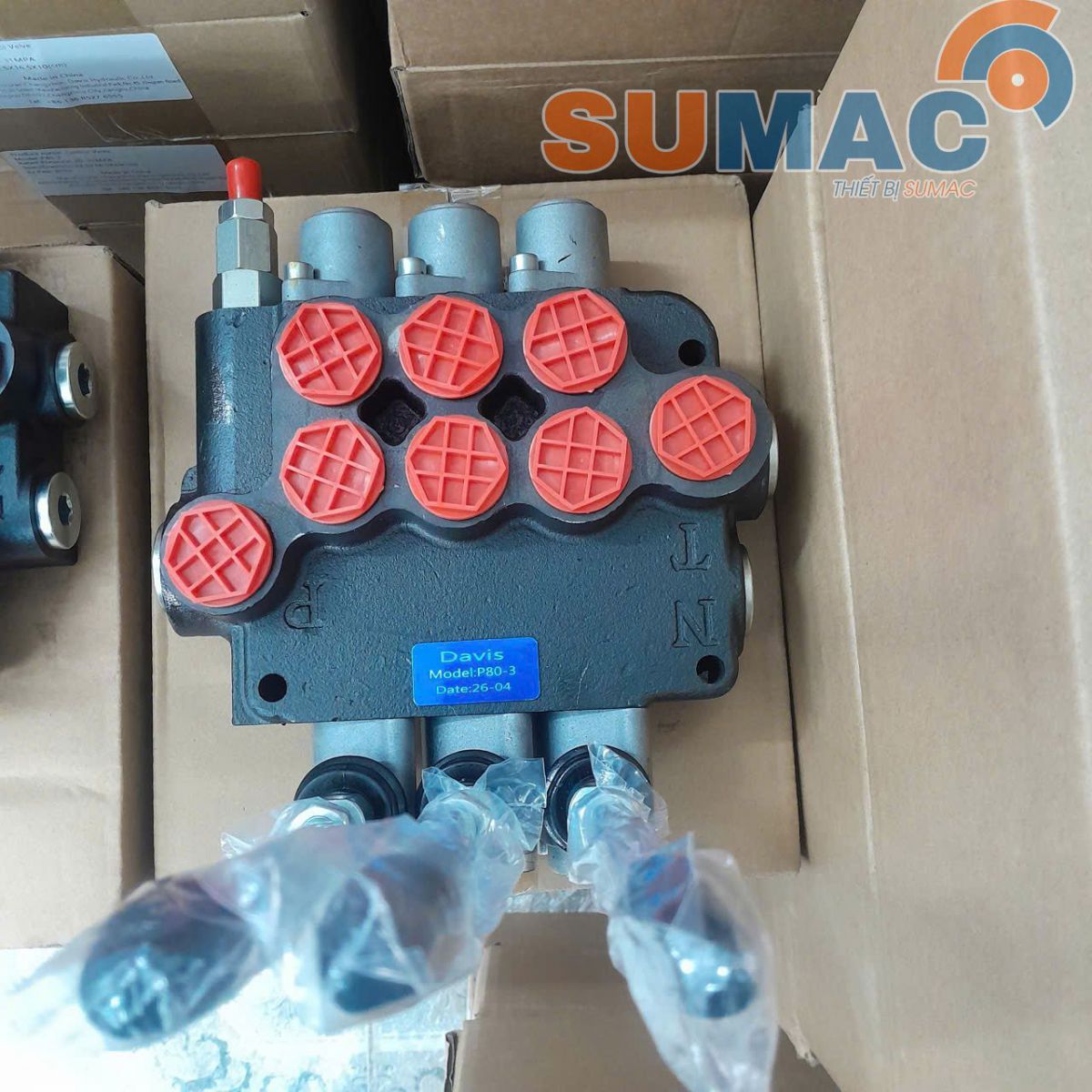

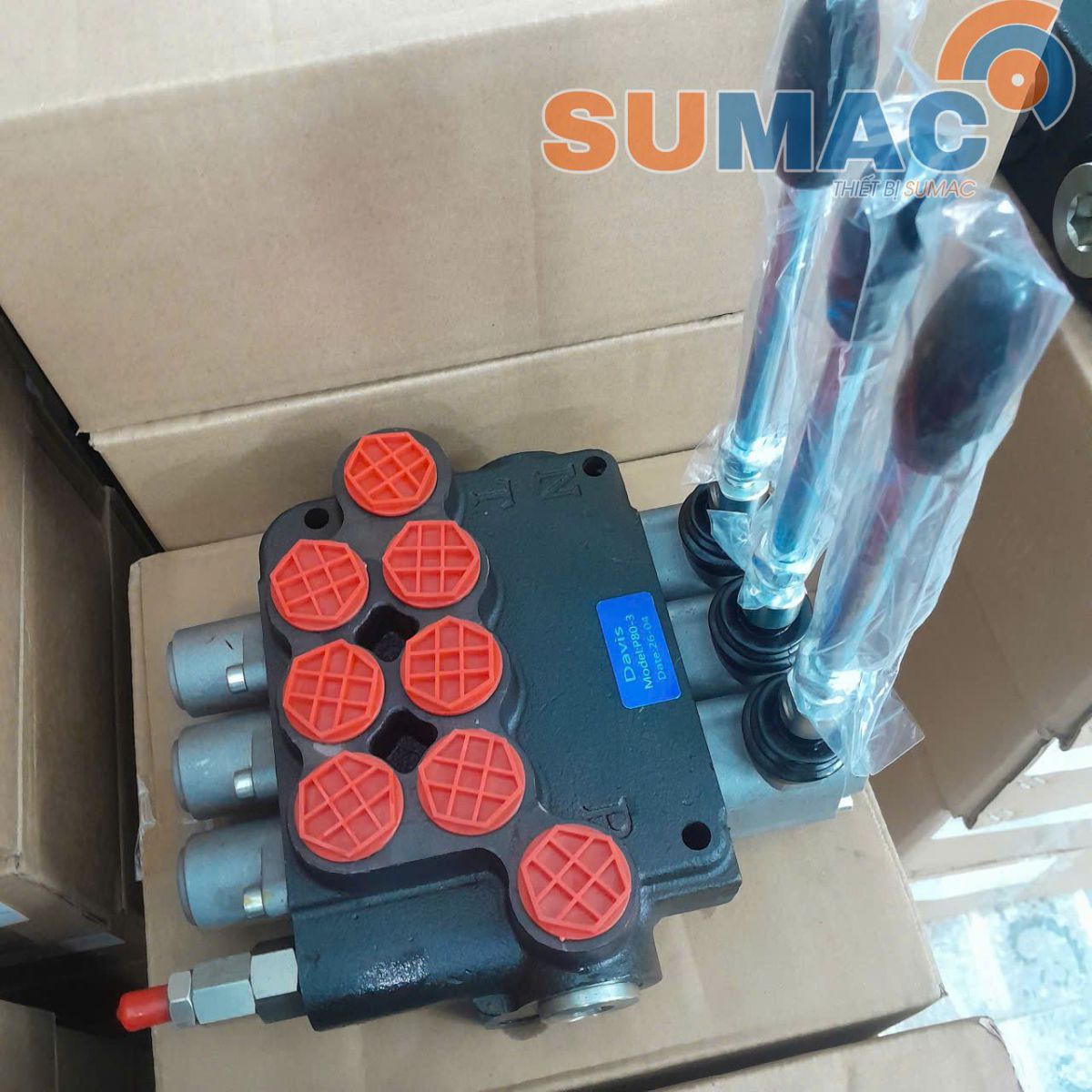

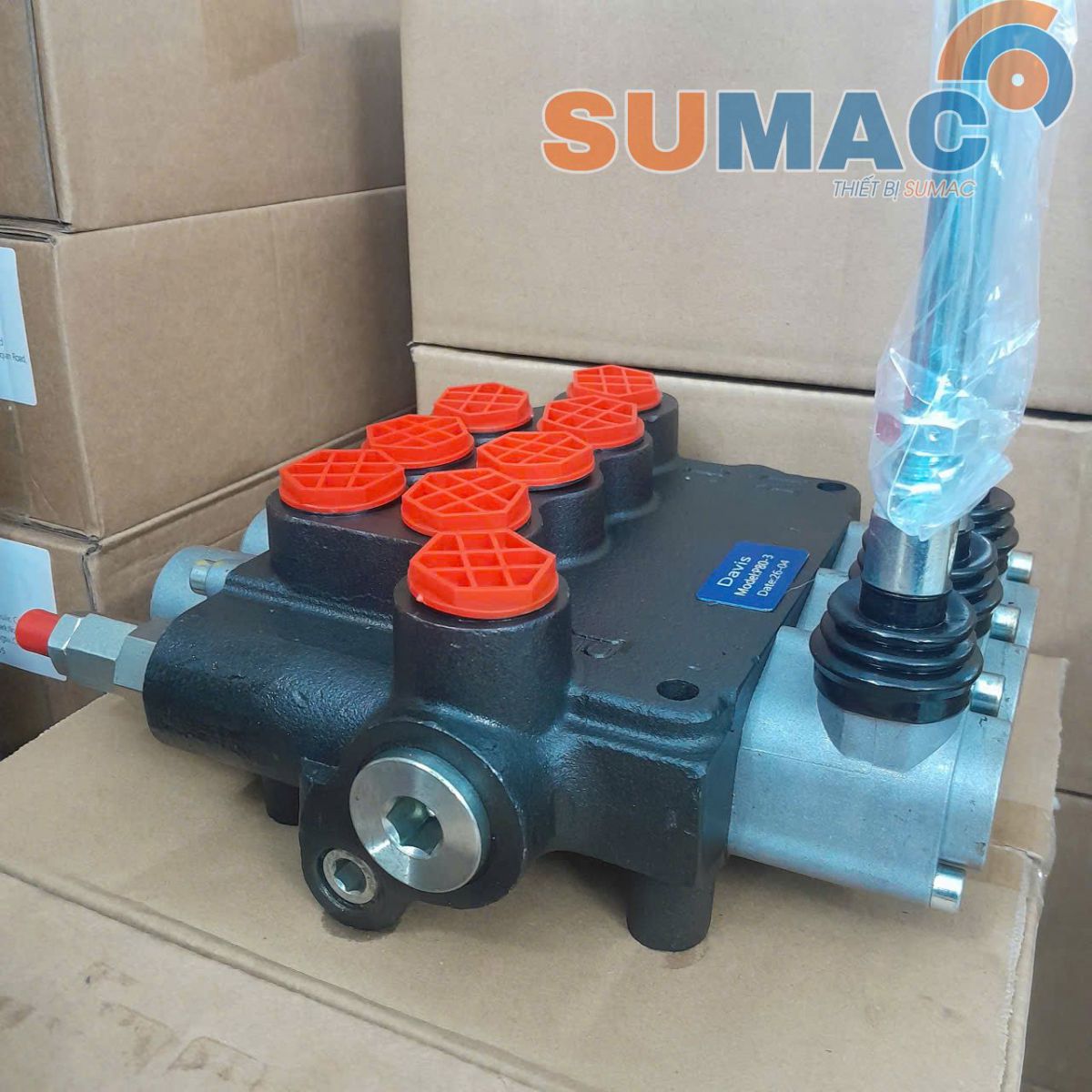

Van gạt tay thủy lực 3 cần gạt tay P80-3 lưu lượng 80 lít/ phút ren G3/4" ren 27mm

Van gạt tay P80-3 là van phân phối thủy lực 3 tay gạt, lưu lượng 80 lít/phút, dùng điều khiển 3 xi lanh hoặc 3 cơ cấu thủy lực độc lập.

Phù hợp cho máy ép, xe ben, bàn nâng, máy công trình, máy nông nghiệp và bộ nguồn thủy lực công nghiệp.

Van gạt tay P80-3 là gì?

Van gạt tay P80-3 là dòng van phân phối thủy lực điều khiển bằng tay, gồm 3 cần gạt độc lập, dùng để điều khiển 3 xi lanh thủy lực, 3 motor thủy lực hoặc 3 cơ cấu chấp hành trong cùng một hệ thống.

Dòng van P80 có lưu lượng danh định khoảng 80 lít/phút, phù hợp cho hệ thống thủy lực trung bình và lớn, yêu cầu dòng dầu khỏe, tốc độ làm việc nhanh và khả năng vận hành ổn định.

Nói đơn giản, van P80-3 giúp người vận hành điều khiển các thao tác như nâng – hạ, tiến – lùi, kẹp – nhả, mở – đóng, đẩy – kéo bằng 3 tay gạt riêng biệt trên cùng một cụm van.

Thông số kỹ thuật van gạt tay P80-3

- Model: P80-3

- Số tay gạt: 3 cần điều khiển

- Lưu lượng danh định: 80 lít/phút

- Ren đầu vào/ ra: ren 3/4 inch hay ren 27mm

- Áp suất làm việc: 16 – 25 MPa

- Áp suất tối đa: 31.5 MPa

- Điều khiển: Tay gạt cơ khí

- Ứng dụng: Điều khiển 3 xi lanh hoặc 3 cơ cấu thủy lực độc lập

Cấu tạo của van gạt tay P80-3

Thân van liền khối

Thân van được thiết kế dạng khối chắc chắn, chịu áp lực cao, phù hợp với môi trường làm việc công nghiệp. Kết cấu liền khối giúp hạn chế rò rỉ dầu, tăng độ ổn định và tuổi thọ cho van.

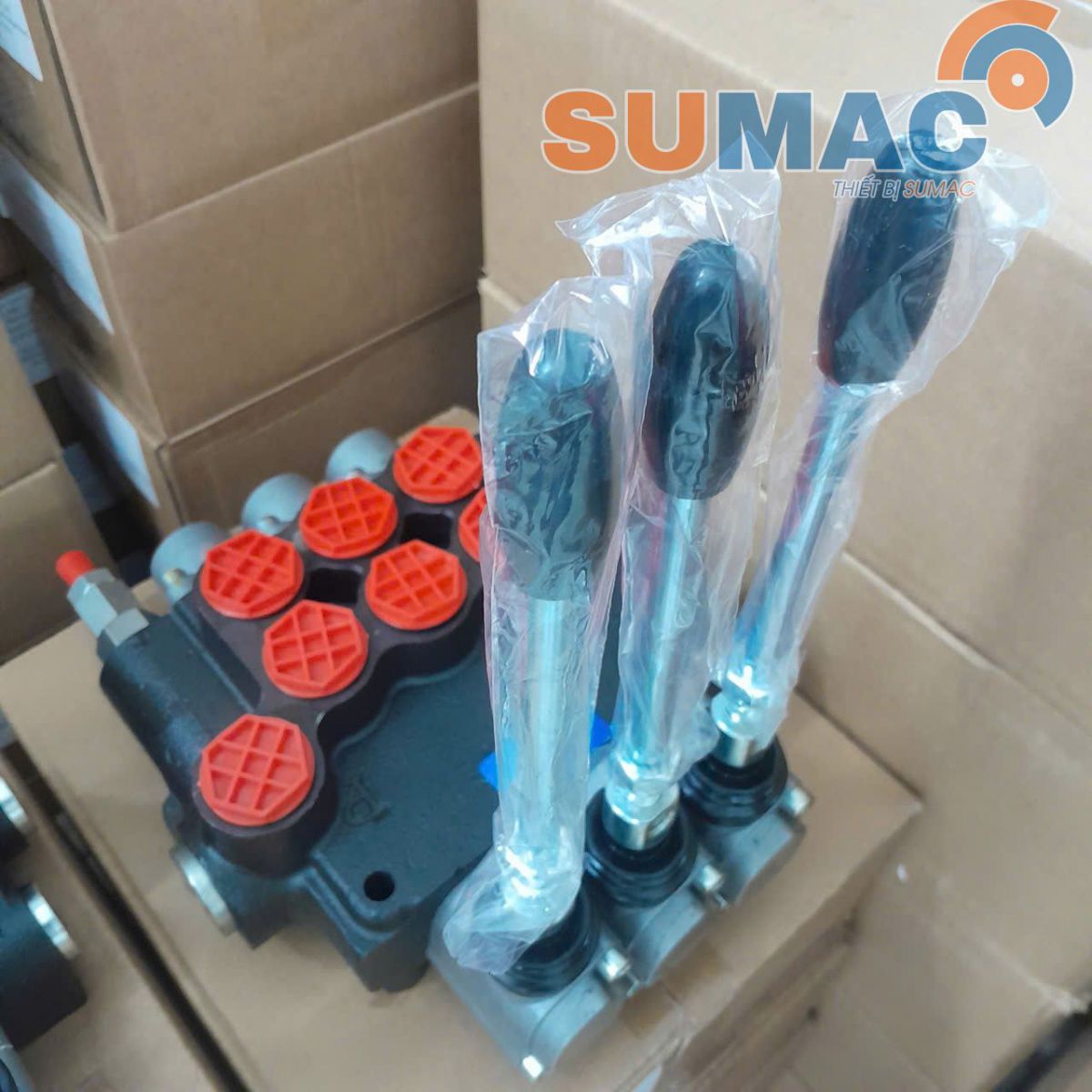

Ba tay gạt điều khiển độc lập

Van P80-3 có 3 tay gạt riêng biệt. Mỗi tay gạt điều khiển một ngăn van và một cơ cấu thủy lực riêng.

Ví dụ:

- Tay gạt 1 điều khiển xi lanh nâng hạ

- Tay gạt 2 điều khiển xi lanh đẩy kéo

- Tay gạt 3 điều khiển xi lanh kẹp nhả

Nhờ đó, người vận hành có thể điều khiển nhiều chức năng trên cùng một hệ thống mà không cần lắp nhiều van rời.

Lõi van phân phối dầu

Lõi van nằm bên trong thân van, có nhiệm vụ chuyển hướng dòng dầu từ cổng P đến các cổng làm việc A hoặc B. Khi thay đổi vị trí tay gạt, lõi van sẽ thay đổi đường dầu để xi lanh tiến, lùi hoặc dừng lại.

Van an toàn tích hợp

Nhiều dòng van P80-3 có tích hợp van an toàn để bảo vệ hệ thống khi áp suất tăng cao. Bộ phận này giúp hạn chế quá tải, giảm nguy cơ hư hỏng bơm dầu, xi lanh và đường ống thủy lực.

Các cổng kết nối

Nguyên lý hoạt động của van P80-3

Van P80-3 hoạt động theo nguyên lý phân phối và chuyển hướng dòng dầu thủy lực.

Khi tay gạt ở vị trí trung gian, van ở trạng thái nghỉ. Tùy theo kiểu lõi van, dầu có thể hồi về thùng, khóa tải hoặc giữ nguyên vị trí xi lanh.

Khi gạt một tay sang bên trái hoặc bên phải, dầu từ cổng P sẽ được dẫn đến cổng A hoặc B của ngăn van tương ứng. Dầu từ phía còn lại của xi lanh sẽ hồi về thùng qua cổng T.

Mỗi tay gạt điều khiển một cơ cấu riêng, vì vậy van P80-3 có thể dùng cho những hệ thống cần nhiều thao tác như nâng hạ, đẩy kéo và kẹp giữ trên cùng một máy.

Ưu điểm của van gạt tay thủy lực P80-3

Điều khiển được 3 cơ cấu thủy lực

Van P80-3 phù hợp cho hệ thống có nhiều xi lanh hoặc nhiều chức năng làm việc. Chỉ với một cụm van, người vận hành có thể điều khiển 3 cơ cấu độc lập.

Lưu lượng lớn 80 lít/phút

So với dòng P40, van P80 có lưu lượng lớn hơn, phù hợp với bơm dầu công suất cao, xi lanh đường kính lớn hoặc hệ thống yêu cầu tốc độ làm việc nhanh hơn.

Dễ vận hành

Van điều khiển bằng tay nên không cần điện, không cần tủ điều khiển phức tạp. Người dùng chỉ cần gạt cần để điều khiển hướng chuyển động của xi lanh.

Độ bền cao

Thân van chắc chắn, chịu áp tốt, phù hợp với môi trường làm việc liên tục trong xưởng cơ khí, nhà máy, công trình và thiết bị nông nghiệp.

Chi phí hợp lý

So với van điện từ hoặc hệ thống điều khiển tự động, van gạt tay P80-3 có chi phí đầu tư thấp hơn, dễ sửa chữa và dễ thay thế.

Ứng dụng của van gạt tay P80-3

Van P80-3 được sử dụng rộng rãi trong nhiều hệ thống thủy lực như:

Máy ép thủy lực

Dùng để điều khiển xi lanh ép chính, xi lanh đẩy phôi và xi lanh kẹp giữ.

Máy ép kiện phế liệu

Điều khiển xi lanh ép, xi lanh mở cửa và xi lanh đẩy kiện ra ngoài.

Bàn nâng thủy lực

Dùng cho hệ thống nâng hạ có thêm cơ cấu khóa, dịch chuyển hoặc điều chỉnh vị trí.

Xe ben thủy lực

Điều khiển ben nâng, cơ cấu mở thùng và các chức năng phụ trợ.

Máy công trình

Ứng dụng trên máy xúc mini, xe nâng, xe cẩu nhỏ, thiết bị nâng hạ và hệ thống thủy lực cơ khí.

Máy nông nghiệp

Dùng cho các cơ cấu nâng hạ, gập mở, điều chỉnh lưỡi, điều khiển càng hoặc bộ phận làm việc.

Bộ nguồn thủy lực công nghiệp

Phù hợp với bộ nguồn cần điều khiển 3 xi lanh hoặc 3 chức năng thủy lực độc lập.

So sánh van P80-3 với P80-2 và P40-3

Mua van gạt tay P80-3 ở đâu?

Thiết bị SUMAC cung cấp van gạt tay P80-3, van gạt tay P80-1, P80-2, P80-4, P40, van điện từ thủy lực, bơm dầu, bộ nguồn thủy lực, xi lanh thủy lực và phụ kiện thủy lực theo yêu cầu.

Sản phẩm phù hợp cho máy ép, bàn nâng, xe ben, máy công trình, máy nông nghiệp và hệ thống thủy lực công nghiệp. Khách hàng được tư vấn lựa chọn đúng model theo lưu lượng bơm, áp suất làm việc, số xi lanh, kiểu tay gạt và cỡ ren thực tế.

Giá van gạt tay P80-3: Vui lòng liên hệ để được báo giá theo số lượng, cỡ ren và phiên bản cần sử dụng.
Hình thức mua hàng: Hỗ trợ giao hàng toàn quốc, nhận hàng thanh toán theo thỏa thuận.
