Van gạt tay dầu có chỉnh áp SAINFON ZTL 12H 3/8
| Mã SP | TJ8WJI |
| Giá | 1.050.000 VNĐ - 3.150.000 VNĐ |
| Hãng sản xuất | SUMAC |
| Nước sản xuất | Japan |
| Gian hàng | Khách hàng |
| Bảo Hành | 12 tháng |
| Lượt xem | 315.19K |
| Module Khác | Đơn giá | Tổng Giá | Số lượng |
|---|---|---|---|
| G-3/8-1 TAY | 1.050.000 VNĐ | 1.050.000 VNĐ | |
| G-3/8-2 TAY | 1.380.000 VNĐ | 1.380.000 VNĐ | |
| G-3/8-3 TAY | 1.760.000 VNĐ | 1.760.000 VNĐ |
Đặc điểm Van gạt tay dầu có chỉnh áp SAINFON ZTL 12H 3/8:
- Van gạt tay là một van điều khiển hướng thay đổi hướng của dầu thủy lực bằng cách vận hành tay cầm.
- Van gạt tay thủy lực cấu tạo gồm thân van và cần gạt. Người điều khiển sử dụng cần gạt để tác động lực lên van, làm thay đổi hướng dầu thủy lực.
- Van gạt tay thủy lực dùng để điều khiển hướng dòng chảy của dầu cung cấp cho xi lanh làm việc

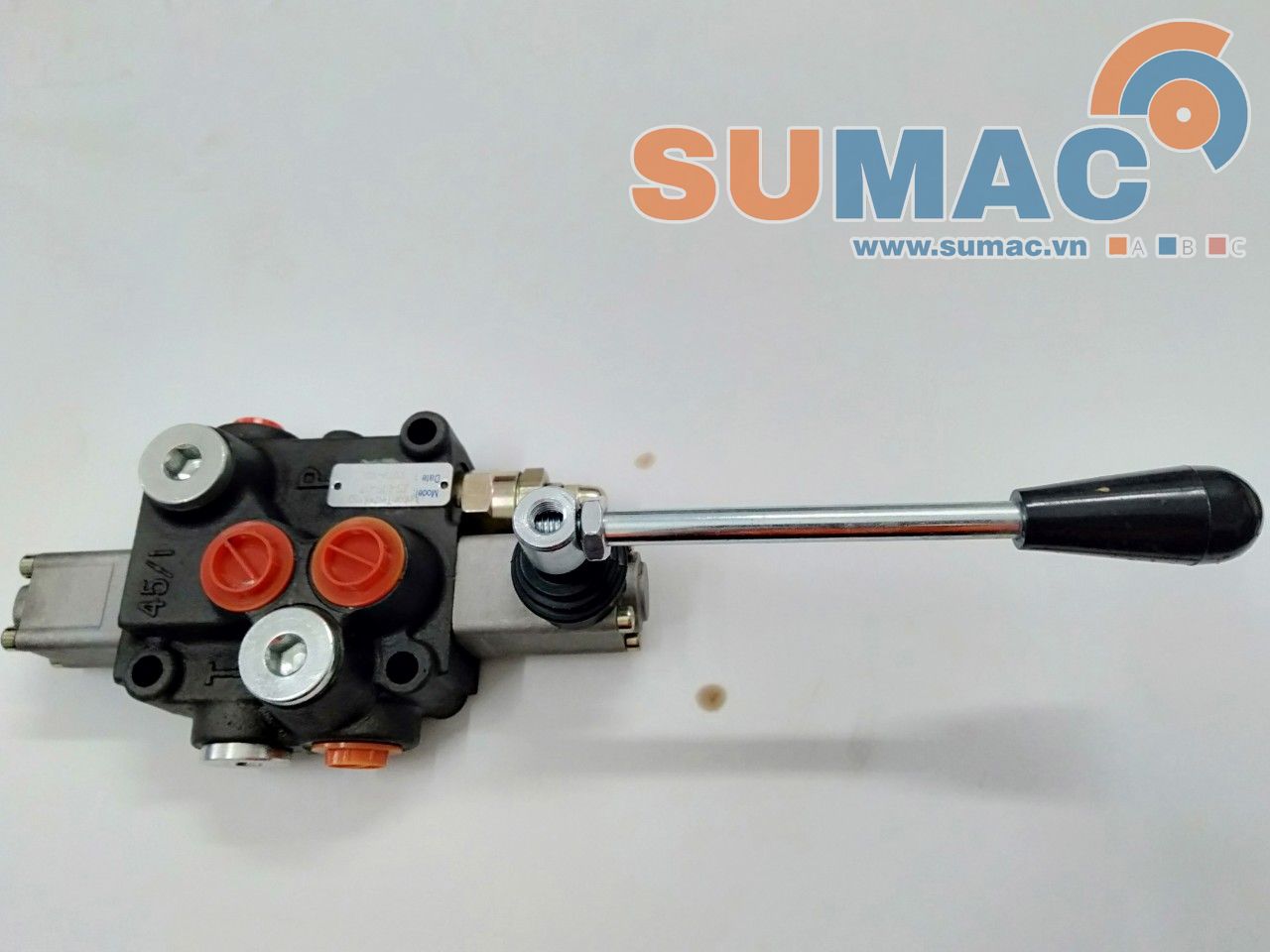

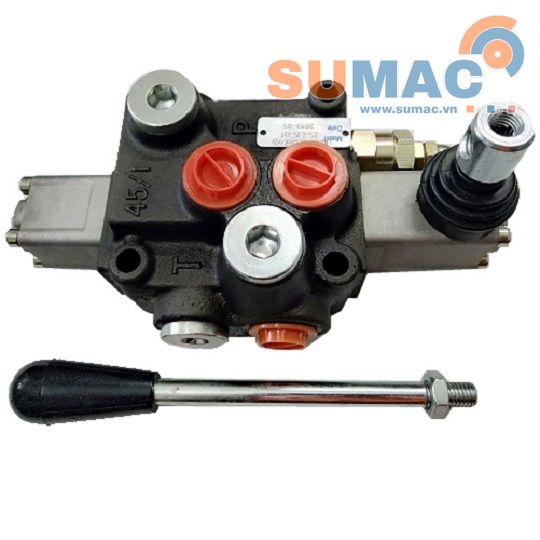

Hình 1. Van gạt tay thủy lực loại 1 tay gạt
Thông số kỹ thuật van tay thủy lực ZTL 12H 3/8:
| Mã sản phẩm |
Áp suất hoạt động tối đa (kg/cm2) |
Số cần gạt | Kích thước cổng kết nối (mm) |
| ZT-L12H-OT-G3/8 | 315 | 1 | 17 |
| ZT-L12H-2OT-G3/8 | 315 | 2 | 17 |
| ZT-L12H-3OT-G3/8 | 315 | 3 | 17 |
| ZT-L12H-4OT-G3/8 | 315 | 4 | 17 |

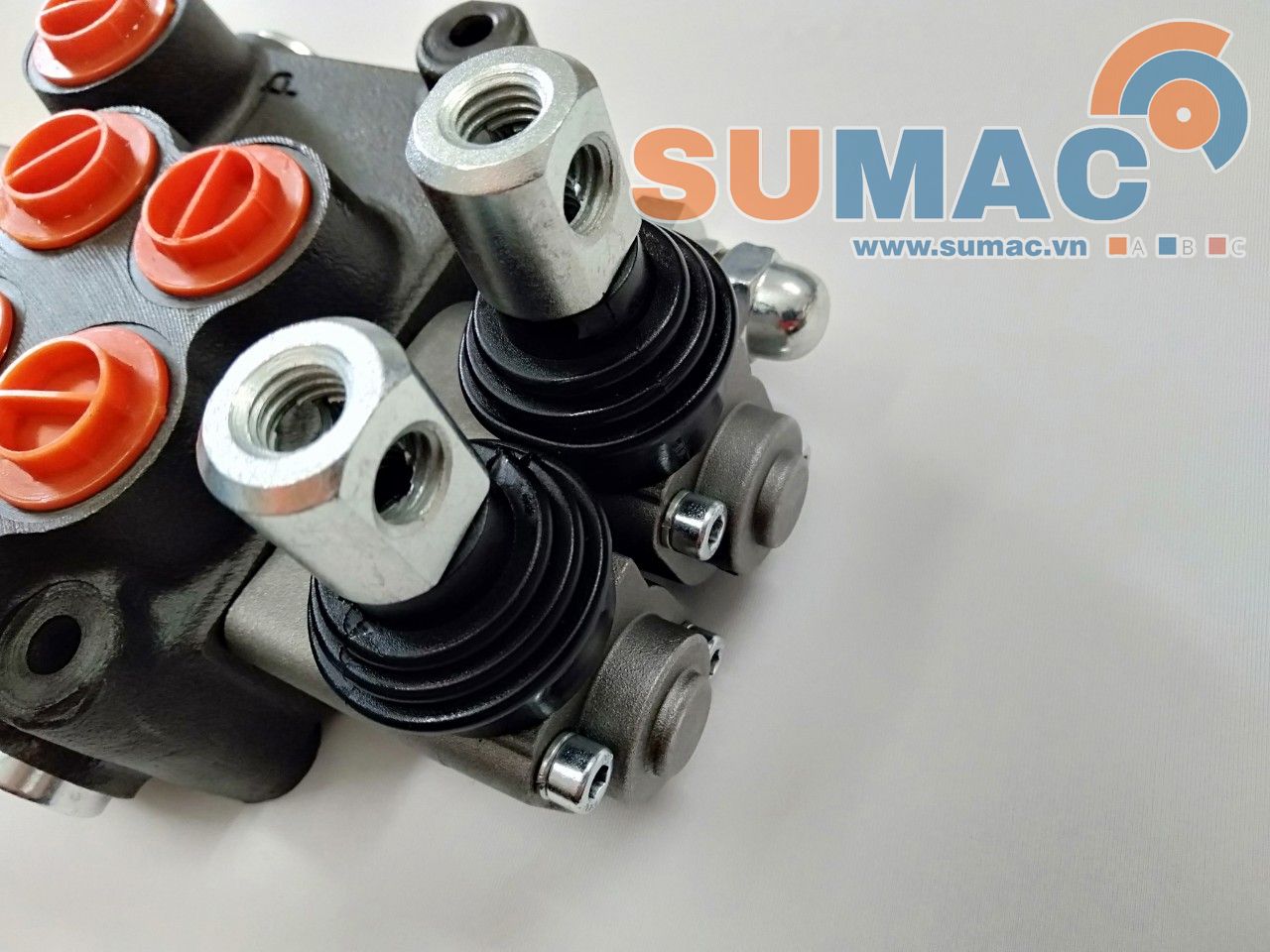

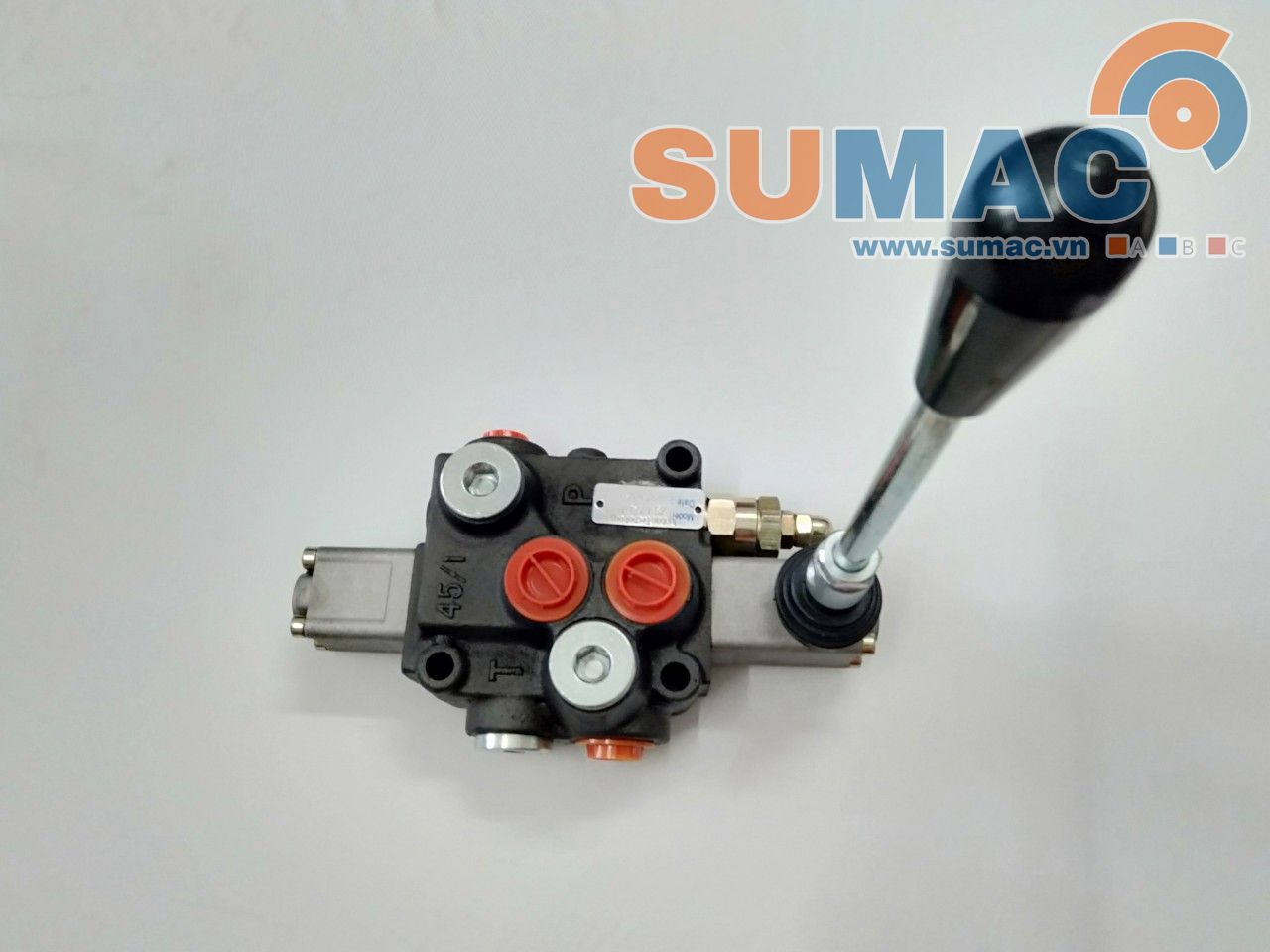

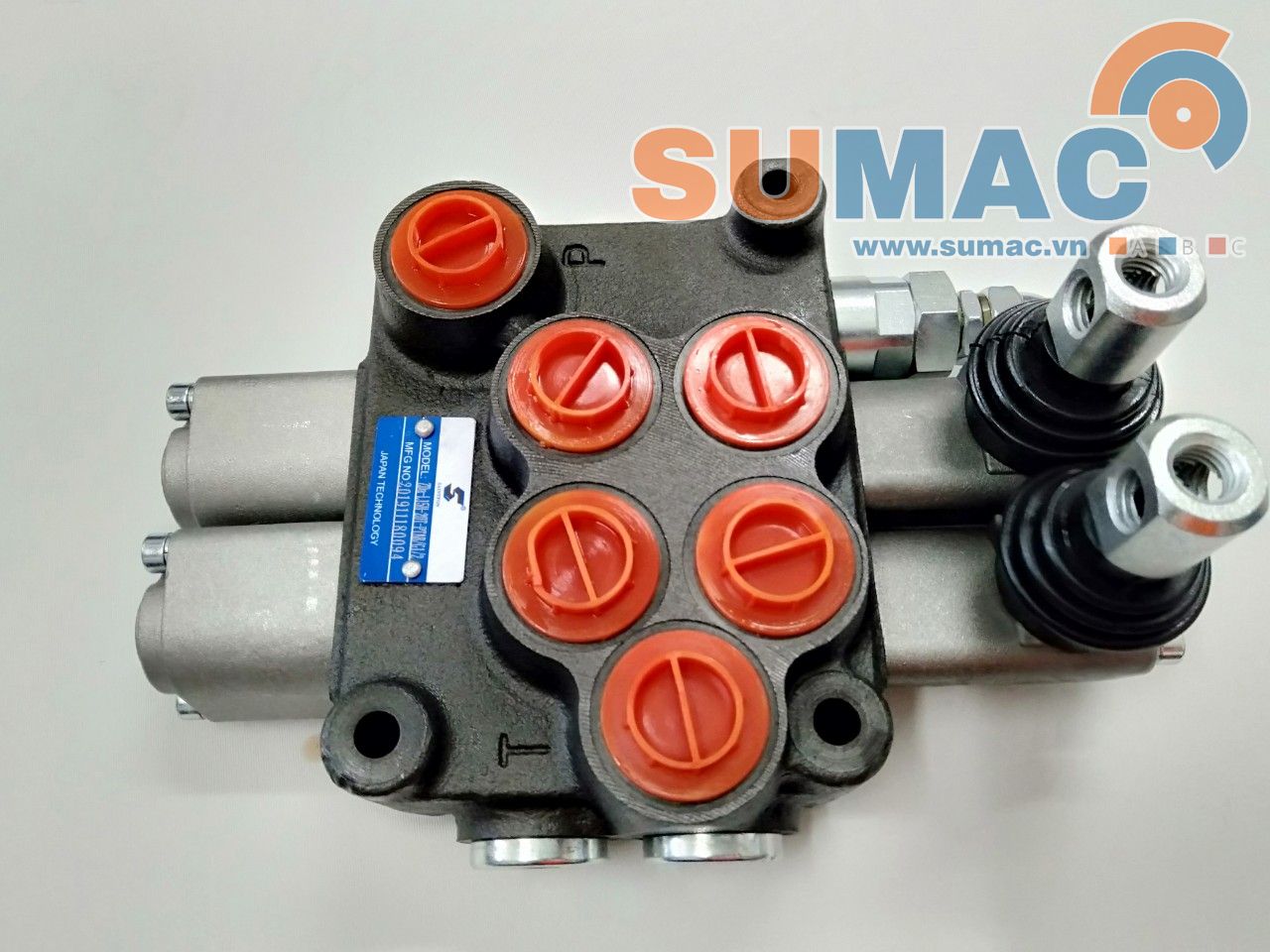

Hình 2. Van gạt tay thủy lực loại 1 tay và loại 2 tay gạt
Cấu tạo van gạt tay dầu có chỉnh áp
Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt
Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra
1.1 Thân van tay thủy lực

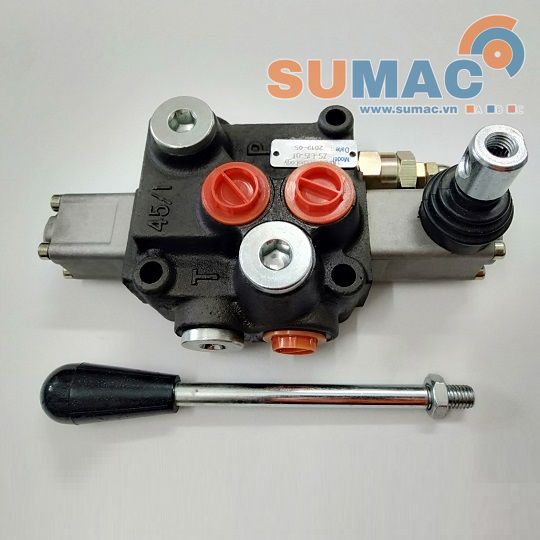

Hình 3. Hình ảnh tổng thể van tay thủy lực
Trên thân van gạt tay thủy lực bố trí dường dầu như sau:

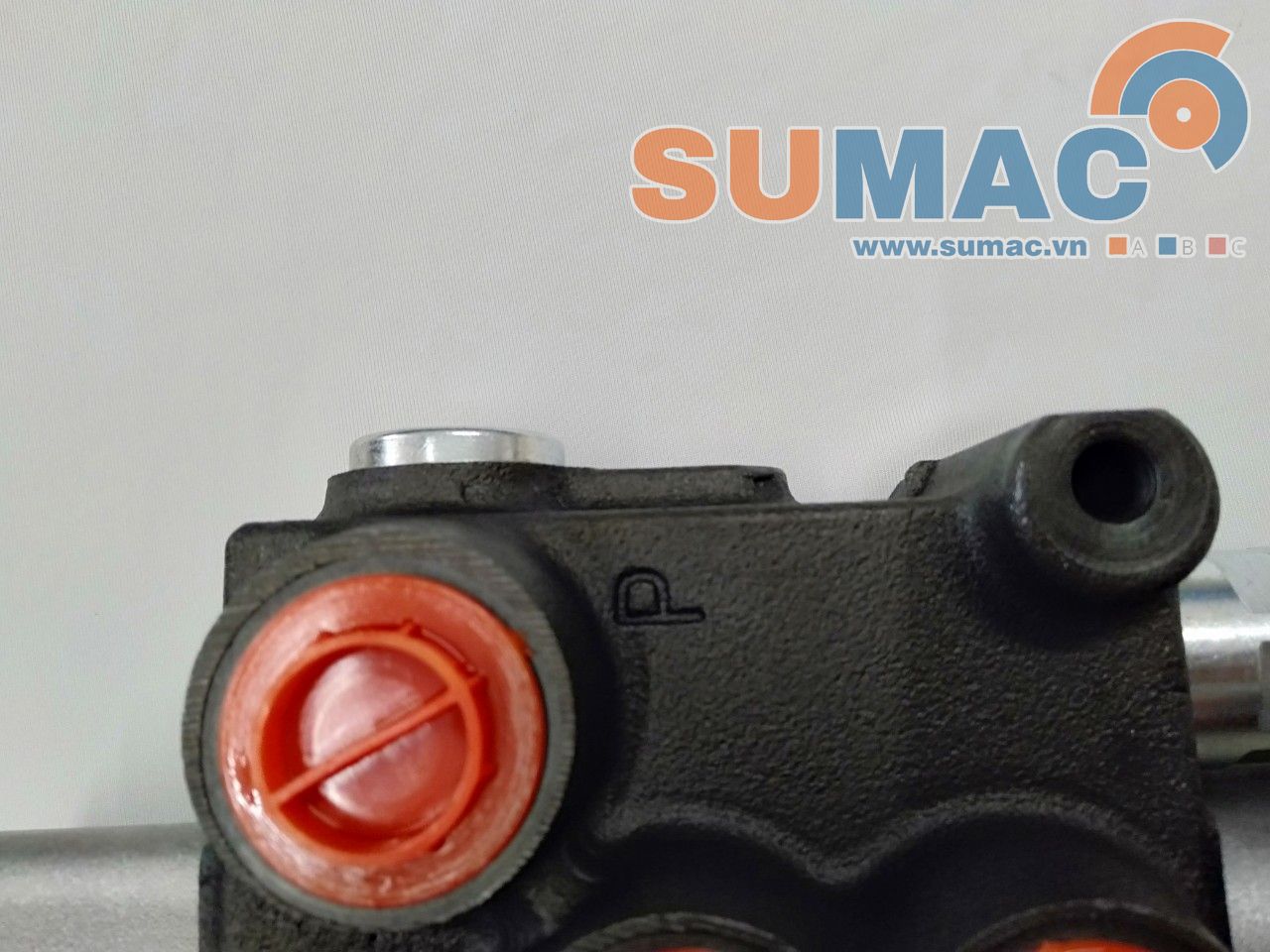

- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp cấp vào
- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)
- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu

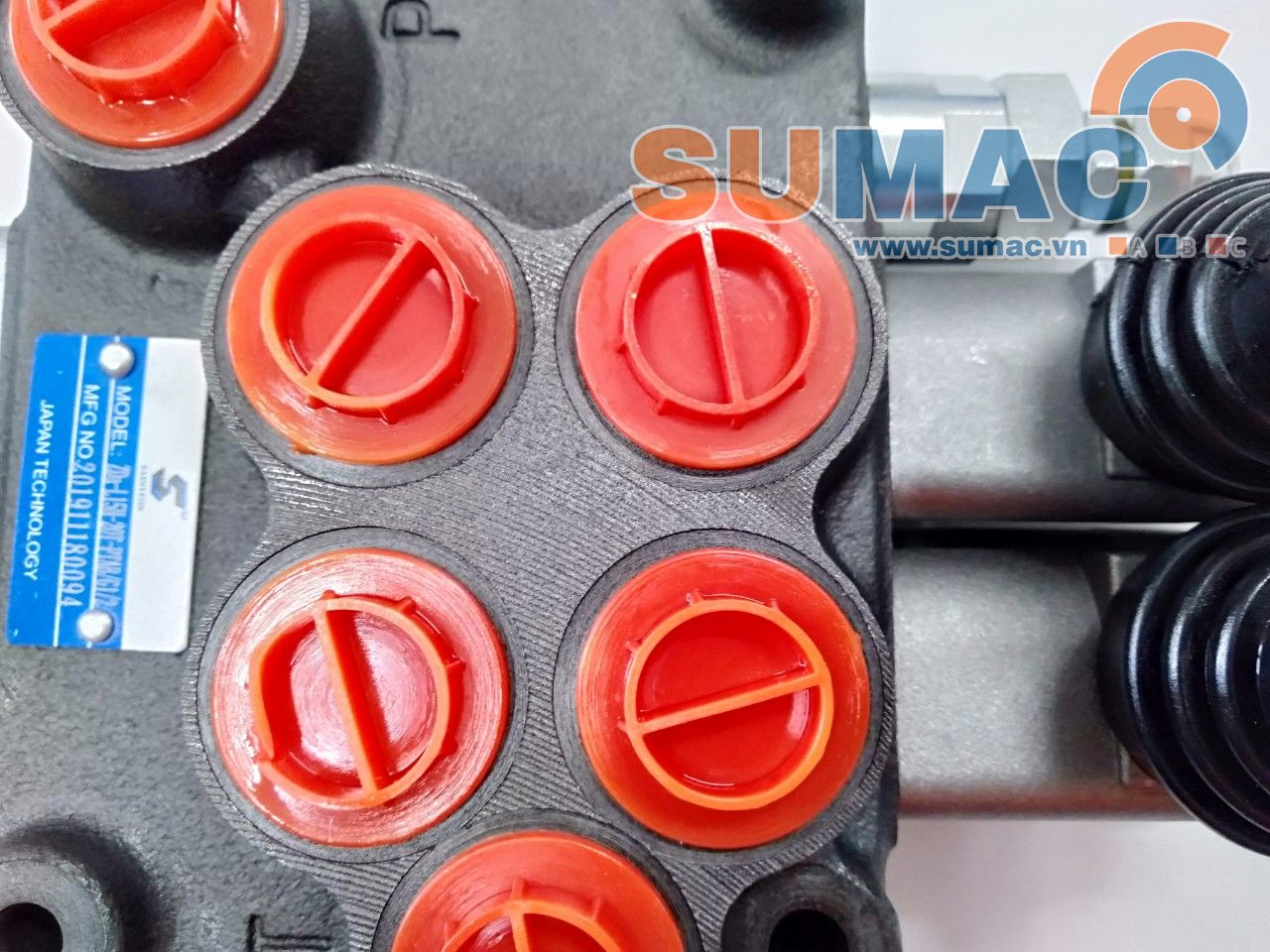

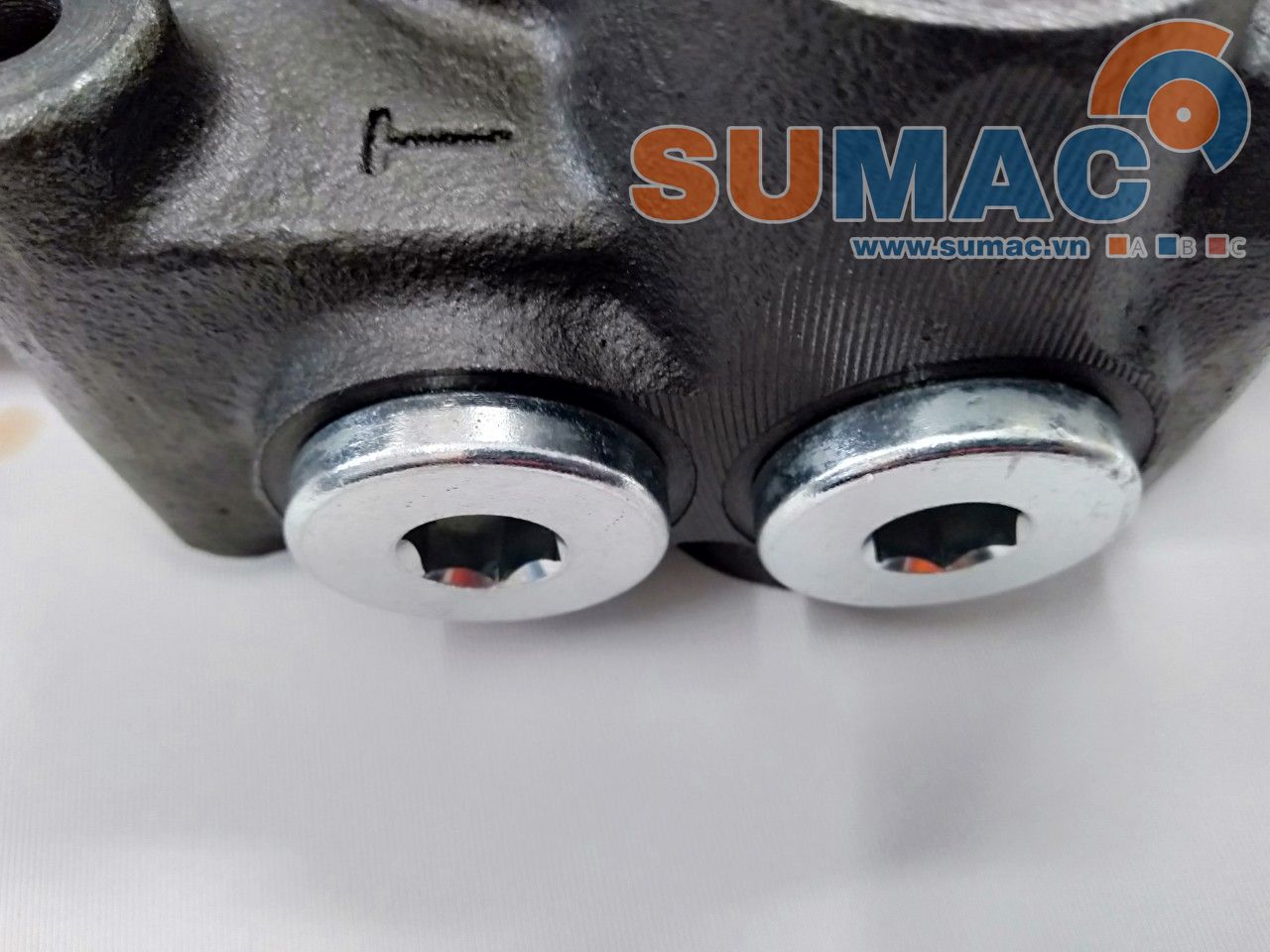

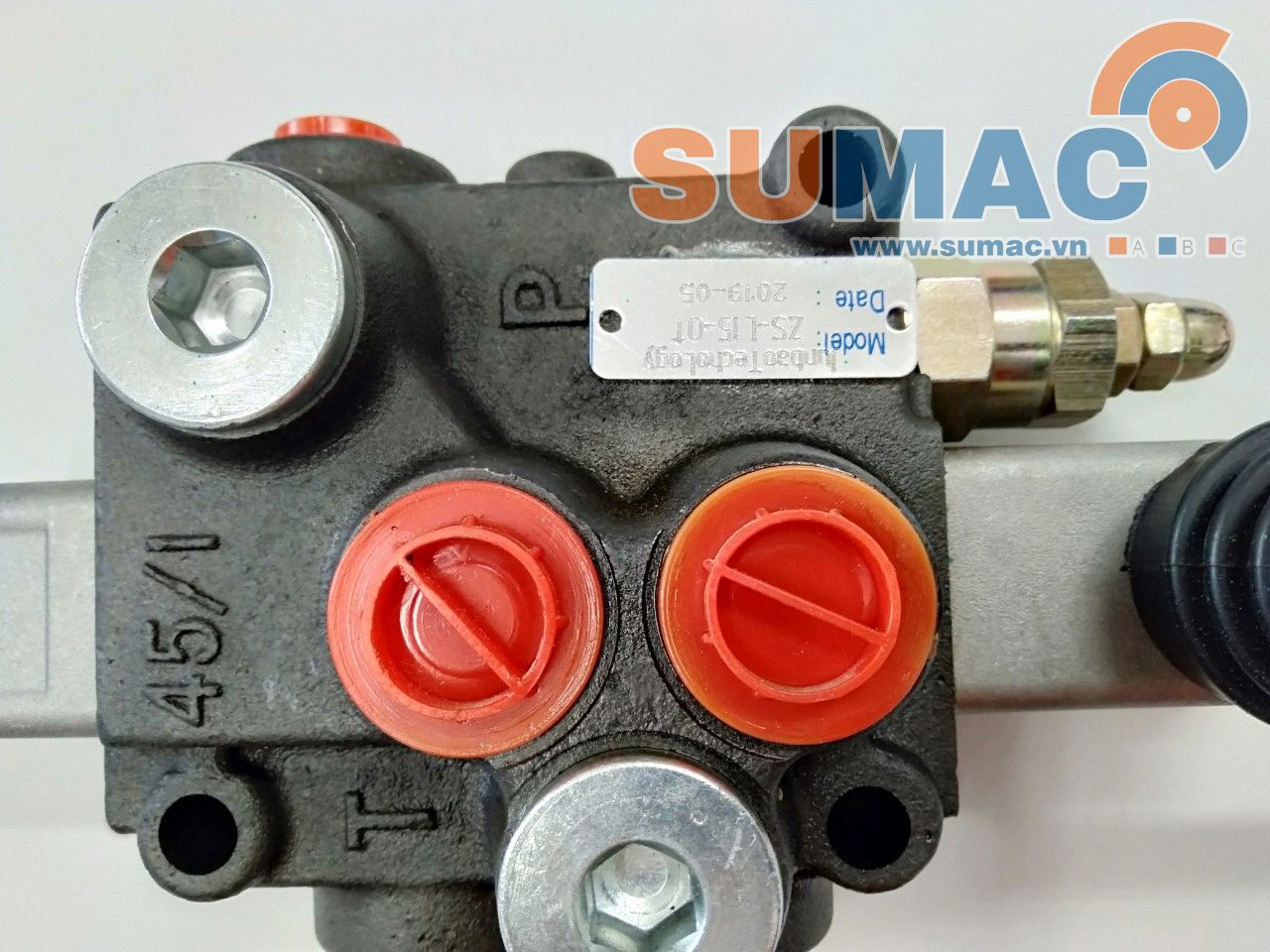

Hình 4. Đường dầu A, B và đường dầu T (T là đường dầu hồi về thùng của dầu thủy lực)
Hình 5. Đường dầu A, B và đường dầu P, T (T là đường dầu hồi về thùng của dầu thủy lực, P là đường dầu đấu vào bơm thủy lực)
Đường dầu P, T được bố trí cả trên mặt van tay lẫn bên cạnh van. Khách hàng có thể chọn vị trí đấu lắp phù hợp
1.2 Bộ phận chỉnh áp suất
Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P

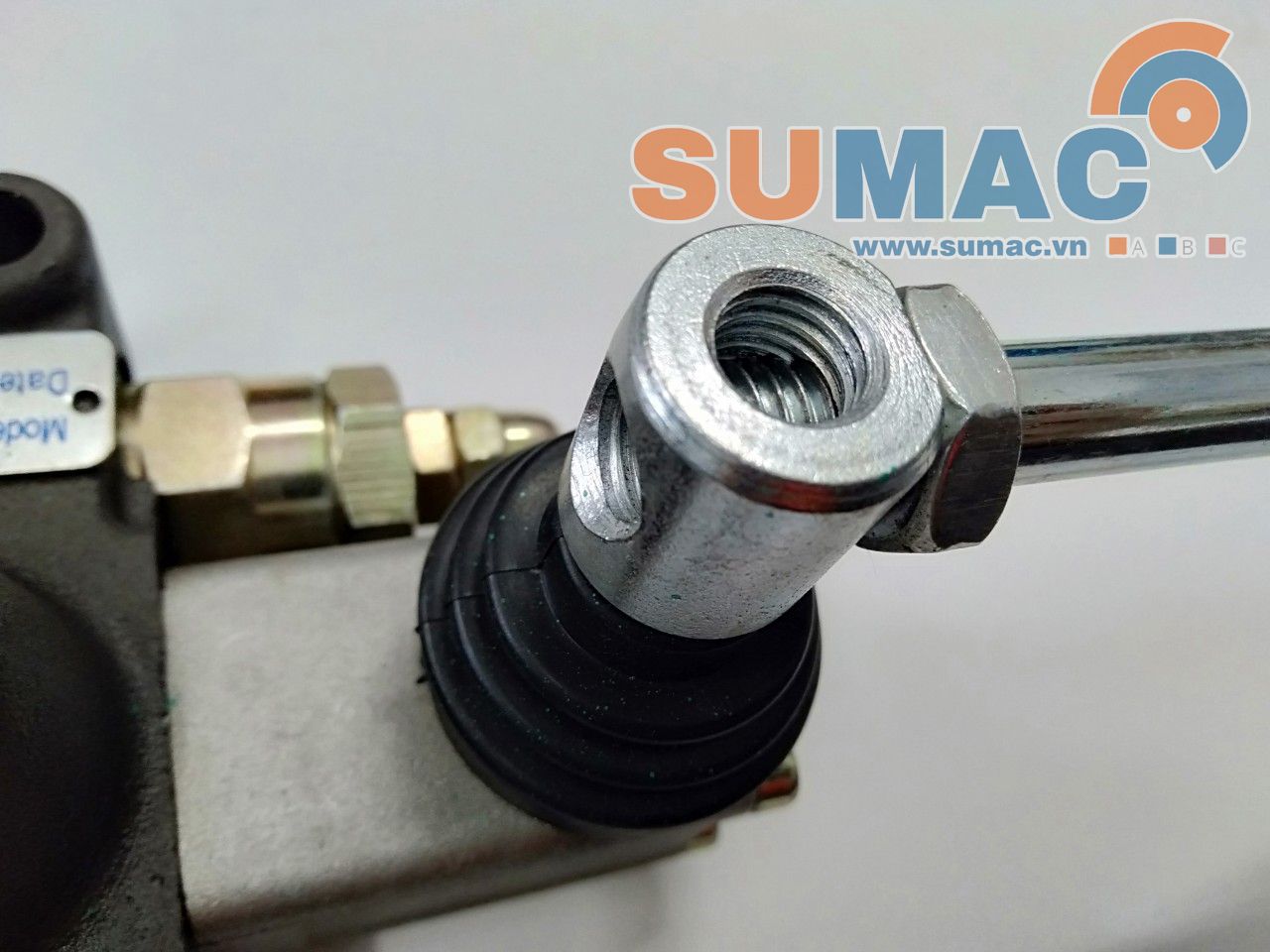

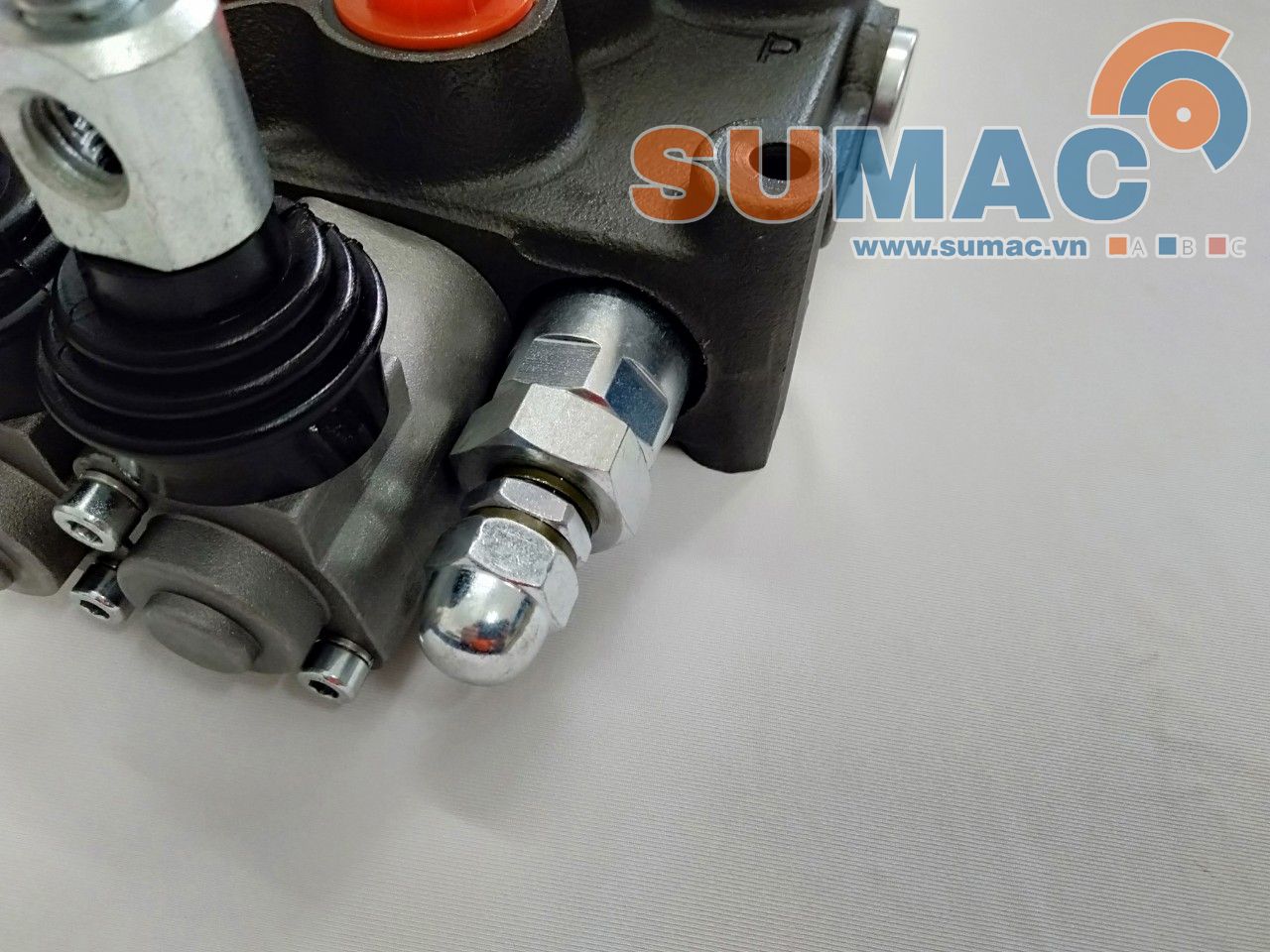

Hình 6. Nút chính áp van tay thủy lực
Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2)
Chú ý:
- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công
- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại
1.3 Tay gạt
Hình 7. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực
Hình 8. Tay gạt lắp theo phương đứng
Hình 9. Tay gạt lắp theo phương ngang
Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T
Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt
Hình 10. Vị trí lắp tay gạt, sau khi lắp tay chúng ta vặn chặt ốc hãm để tay gạt không bị trôi ren
Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo
Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.

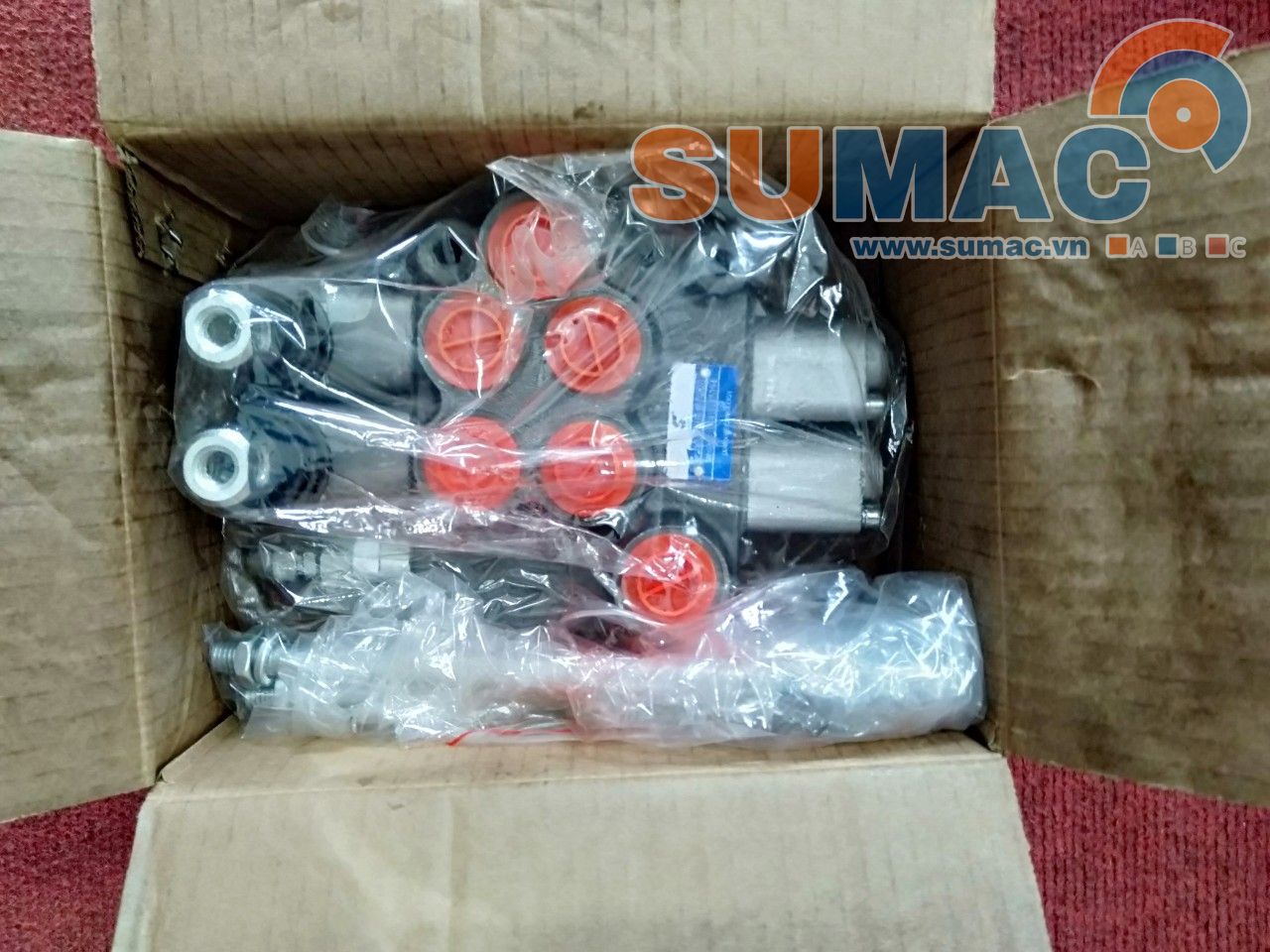

* Van gạt tay được SUMAC đóng gói, kiểm tra cẩn thận trước khi xuất hàng
Máy & thiết bị SUMAC đã cung cấp rất nhiều thiết bị thủy lực cho nhiều đơn vị.
Chúng tôi rất mong được phục vụ. Xin cám ơn khách hàng đã quan tâm!
