Van điên từ thủy lực DSG -03-3C2-D24V

Van điên từ thủy lực DSG -03-3C2-D24V là gì ?

Van điện từ thủy lực là van kết hợp giữa cơ cấu thủy lực và cuộn solenoid, dùng điện để đóng/mở hoặc phân hướng dòng dầu thủy lực. Khi cấp điện, cuộn solenoid sinh từ trường tạo lực di chuyển piston hoặc spool, điều khiển dòng chảy trong hệ thống. Khi ngắt điện, nhờ lò xo, van sẽ trở về vị trí ban đầu

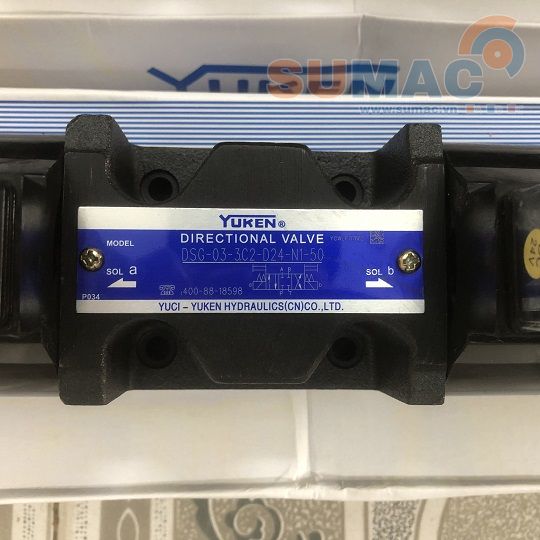

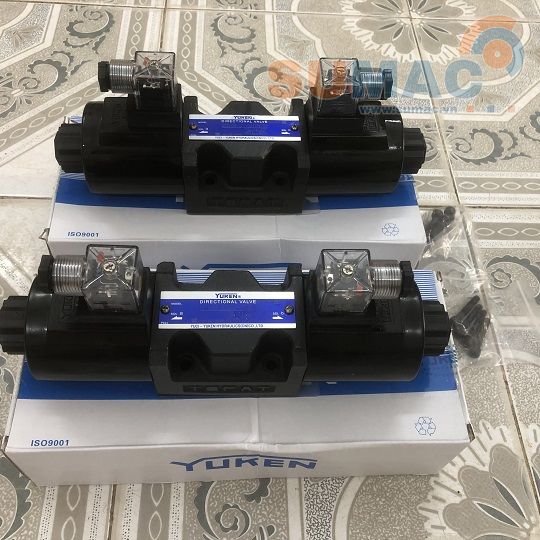

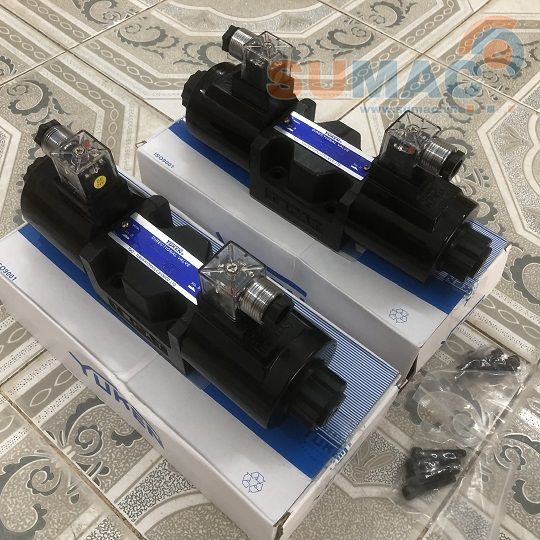

Van điên từ thủy lực DSG -03-3C2-D24V là van điện từ cỡ size 3 của hàng yuci yuken, có Nắp chụp coil điện 24V.

Thông số kỹ thuật Van điên từ thủy lực DSG -03-3C2-D24V

+ Hãng sản xuất: Yuken, Yuci Yuken

+ Lưu chất: Dầu, nhớt

+ Kiểu van: Van điện từ size 3

+ Điện áp: DC 24

+ Lưu lượng tối đa: 120 L/min

+ Áp suất vận hành tối đa: Đối với các loại van DSG-03-2D2, DSG-03-3C, DSG-03-2B thì áp max 31.5 Mpa, các loại DSG-03-3C, DSG-03-2B2 áp max nhỏ hơn khoảng 16 Mpa.

+ Trọng lượng van: Dao động từ 2.9 Kg

Cấu tạo của van điện từ thủy lực

Một van điện từ thủy lực cơ bản bao gồm các thành phần chính sau:

- Cuộn dây điện từ (Solenoid coil): Khi được cấp điện, cuộn dây tạo ra từ trường để điều khiển chuyển động của lõi van.

- Lõi van (Plunger): Là phần chuyển động bên trong van, được hút hoặc đẩy bởi từ trường để mở hoặc đóng dòng chảy.

- Thân van: Chứa các cổng kết nối và đường dẫn chất lỏng, thường được làm từ vật liệu chịu áp lực cao như thép hoặc đồng.

- Lò xo hồi vị: Giúp đưa lõi van trở về vị trí ban đầu khi ngắt điện.

Nguyên lý hoạt động van điện từ

Khi cuộn dây điện từ được cấp điện, từ trường sinh ra sẽ hút lõi van, thay đổi vị trí của nó để mở hoặc đóng đường dẫn chất lỏng. Khi ngắt điện, lò xo hồi vị sẽ đưa lõi van trở về vị trí ban đầu, khôi phục trạng thái ban đầu của van

Phân loại van điện từ thủy lực

Van điện từ thủy lực có thể được phân loại dựa trên các tiêu chí sau:

1. Theo trạng thái hoạt động:

- Van thường đóng (NC): Mở khi có điện, đóng khi mất điện.

- Van thường mở (NO): Đóng khi có điện, mở khi mất điện.

2. Theo số cổng và vị trí:

- Van 2/2, 3/2, 4/2, 4/3,

3. Theo chức năng:

- Van điều khiển hướng, van điều khiển áp suất, van điều khiển lưu lượng.

4. Theo điện áp hoạt động:

- 12V, 24V, 110V, 220V, 380V

Ưu – Nhược điểm van điện từ thủy lực

1. Ưu điểm:

- Đóng mở nhanh, chính xác

- Tự động hóa tốt, điều khiển từ xa

- Đa dạng về kết cấu – thông số kỹ thuật

- Ứng dụng rộng: thủy lợi, máy móc, phòng cháy chữa cháy.

2. Nhược điểm:

- Yêu cầu nguồn điện ổn định

- Cuộn solenoid dễ hỏng, cần bảo trì

- Chi phí cao (vật liệu, năng lượng), nguy cơ quá nhiệt

Ứng dụng chính

1. Hệ thống bơm thủy lực, xi-lanh, động cơ
2. Dây chuyền sản xuất và tự động hóa
3. Cấp-thoát nước, thủy điện
4. Thiết bị phòng cháy chữa cháy, xây dựng, ô tô..

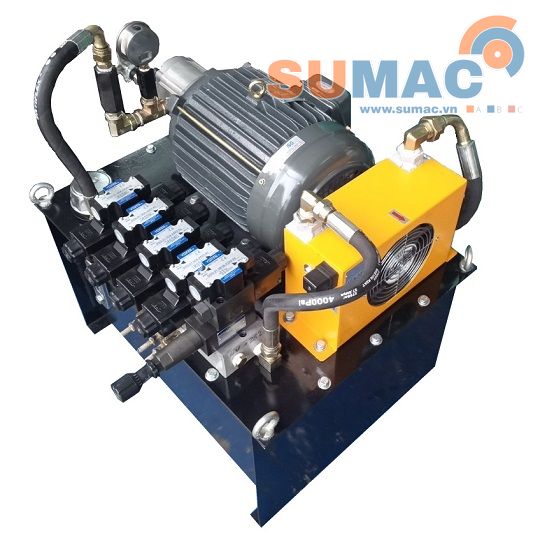

Van thủy lực lắp bộ nguồn thủy lực , link tham khảo tại đây.

Mua van ở đâu?

Một số hãng và nhà phân phối nổi bật tại Việt Nam:

- Yuci yuken - Trung Quốc

- Saintfont - Trung Quốc

- AShun - Đài Loan

- Parker, Yuken, Bosch Rexroth...........

Một số sản phẩm van điện từ thủy lực phổ biến

Dưới đây là một số sản phẩm van điện từ thủy lực đang được ưa chuộng trên thị trường:

Cụm van điện thủy lực 2 chiều, link tham khảo tại đây

Cụm van điều khiển size 4

Cụm van thủy lực size 6

Lưu ý khi chọn mua van thủy lực

1. Mạch thủy lực của bạn cần loại van nào? (điều hướng, áp suất, lưu lượng)

2. Điện áp phù hợp: hệ thống 24 VDC hay nguồn lưới 110V, 220V

3. Áp lực & lưu lượng: max áp ~315 kgf/cm², lưu lượng đến 100 LPM

4. Chất liệu & môi trường: dầu, nhiệt độ, ăn mòn… chọn inox, gang hay đồng.

5. Thương hiệu & độ bảo trì: Yuken, Parker, Atlas,… có phụ tùng thay thế.

6. Nguồn gốc: Nhập khẩu (Hàn Quốc, Nhật, EU) hay nội địa Trung Quốc.

Van điện từ thủy lực là thiết bị then chốt cho tự động hóa trong hệ thống thủy lực. Nếu bạn cần van điều hướng phổ thông, có thể bắt đầu từ Yuken DSG-03 hoặc mẫu 24 V thông dụng. Nếu đòi hỏi chất lượng cao, thương hiệu thì chọn Parker/Atlas Copco. Hãy cân nhắc kỹ về áp suất, điện áp, chất liệu và bảo trì. Nếu bạn cần tư vấn chi tiết cụ thể cho hệ thống, cứ nói thêm nhé!
