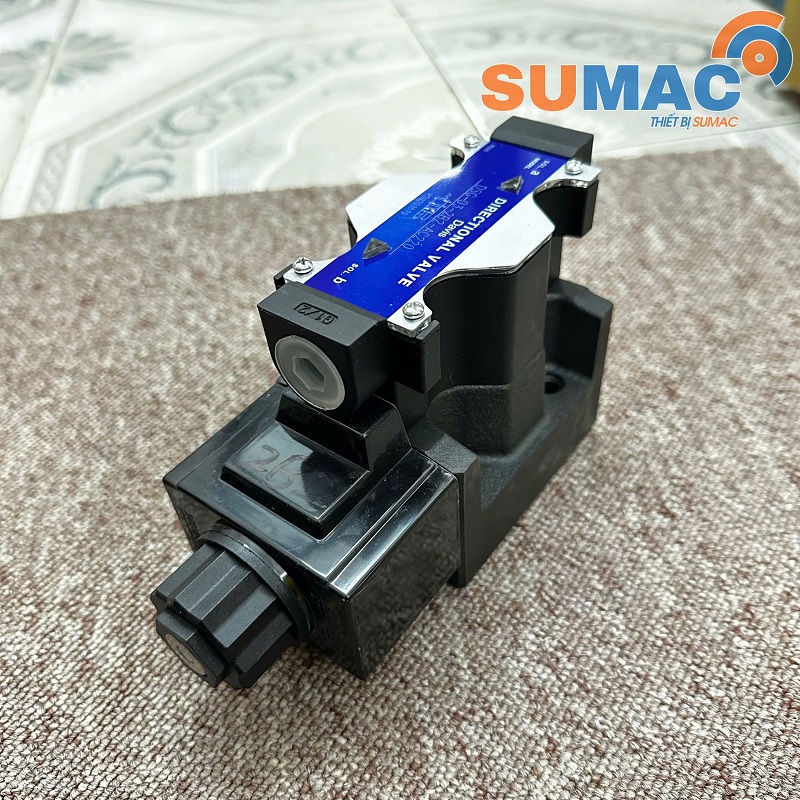

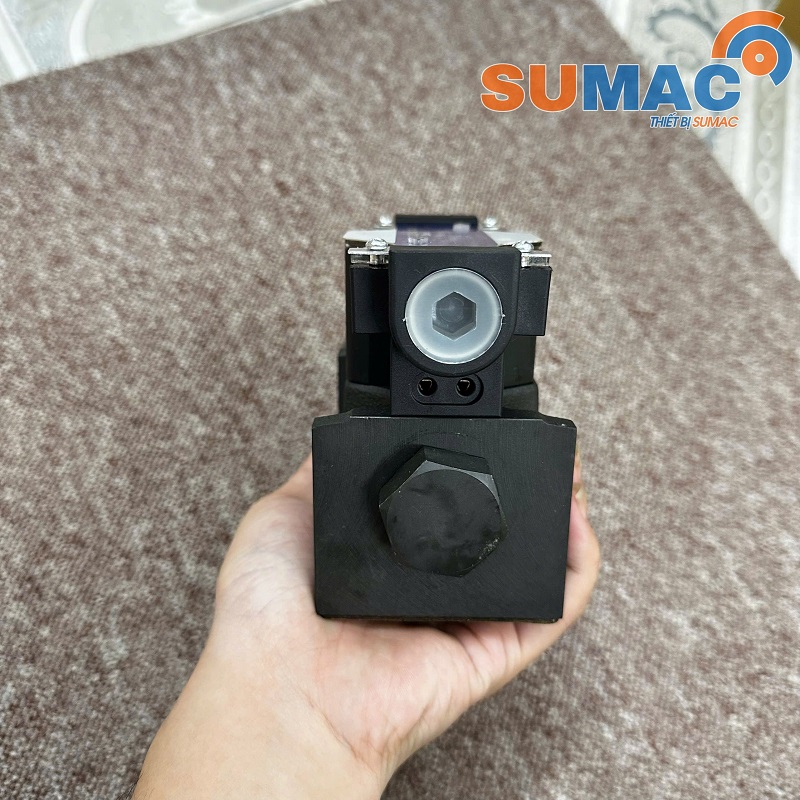

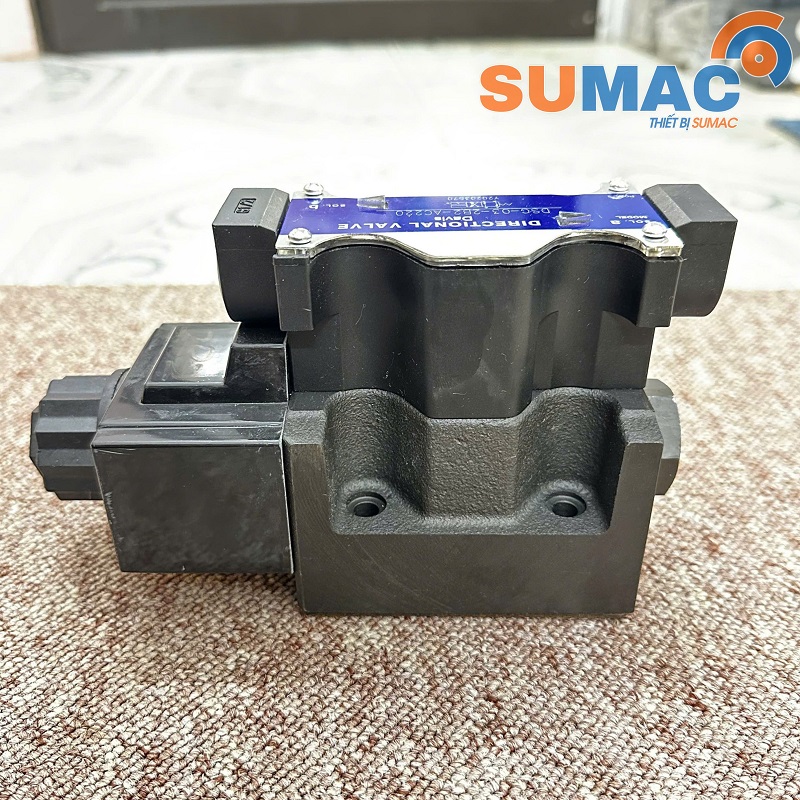

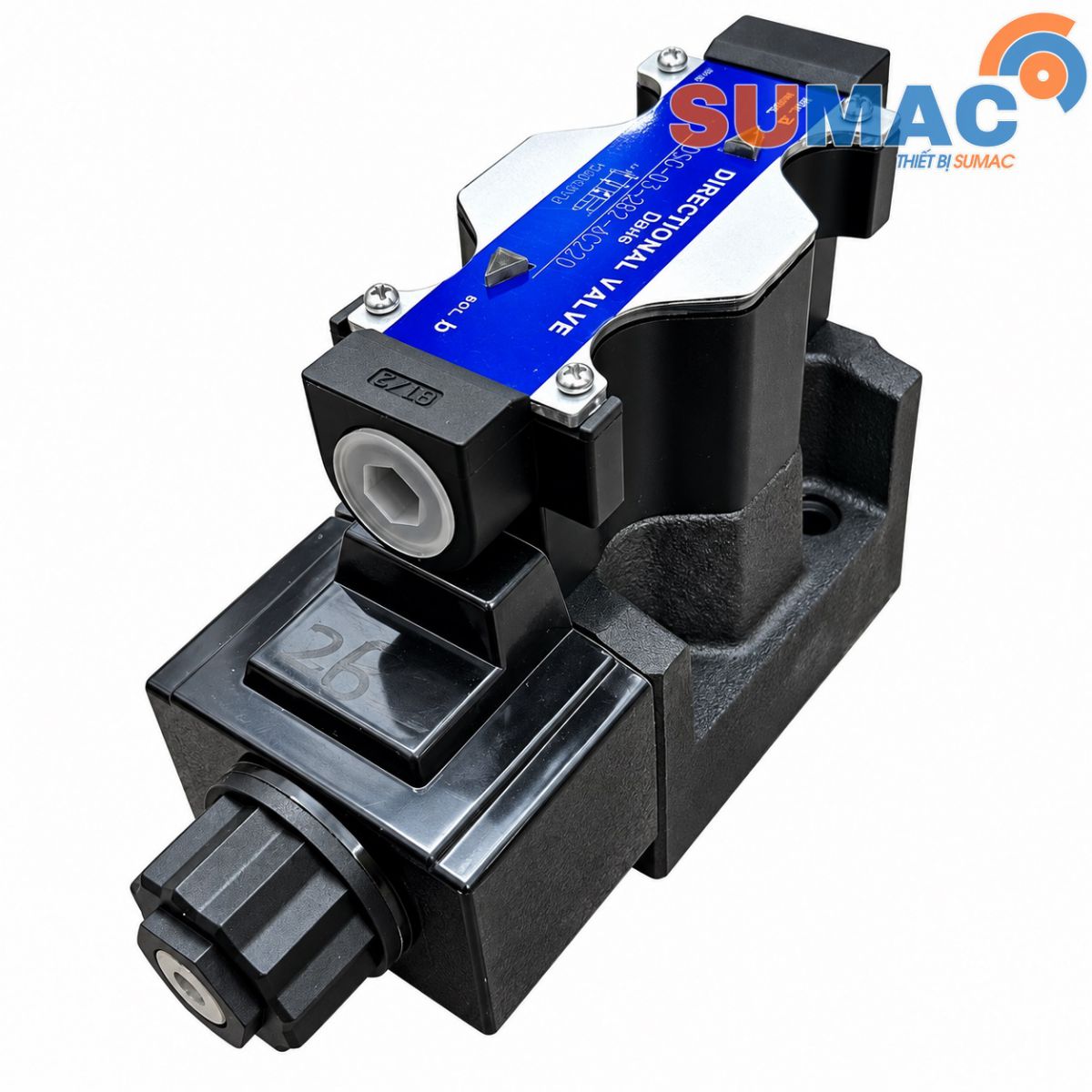

Van điện từ thủy lực DSG-03-2B2 AC220 – Van đảo chiều dùng điện 220V

Van điện từ DSG-03-2B2 AC220 là dòng van đảo chiều thủy lực điều khiển bằng điện, sử dụng nguồn AC 220V. Van có nhiệm vụ đóng mở và thay đổi hướng dòng dầu trong hệ thống, từ đó điều khiển hoạt động tiến – lùi của xi lanh hoặc chiều chuyển động của các cơ cấu thủy lực. Khi ngắt điện, lò xo sẽ đưa con trượt trở lại vị trí ban đầu.

Với thiết kế chắc chắn, khả năng chuyển mạch nhanh và dễ kết hợp với tủ điện, relay hoặc PLC, van DSG-03-2B2 220V được sử dụng phổ biến trong máy ép thủy lực, bộ nguồn, máy chấn, máy cắt, thiết bị nâng hạ và nhiều hệ thống máy công nghiệp.

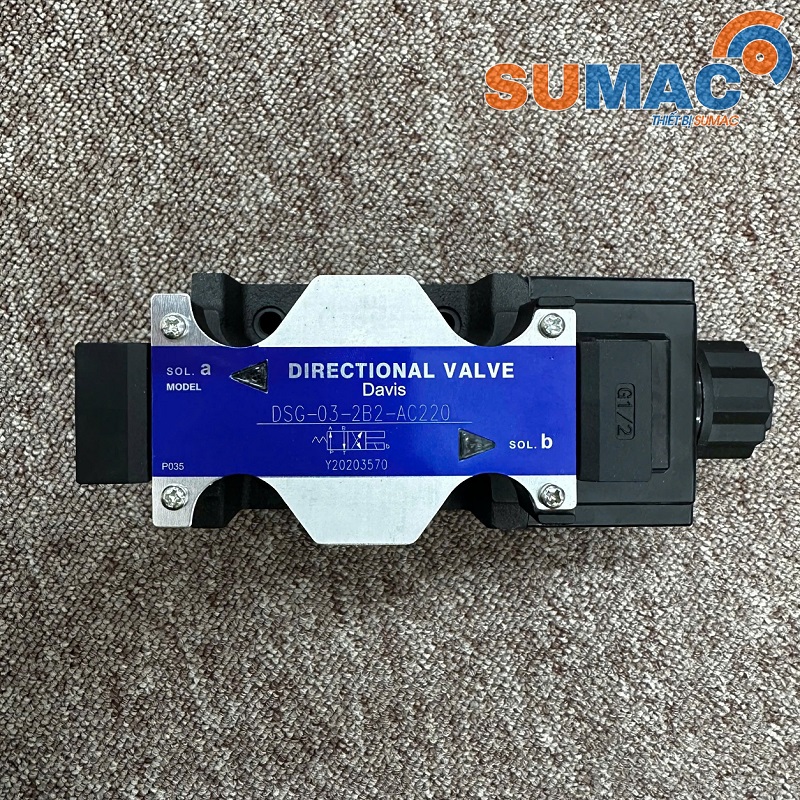

Thông số van điện từ DSG-03-2B2 AC220

Cấu tạo van DSG-03-2B2 AC220.

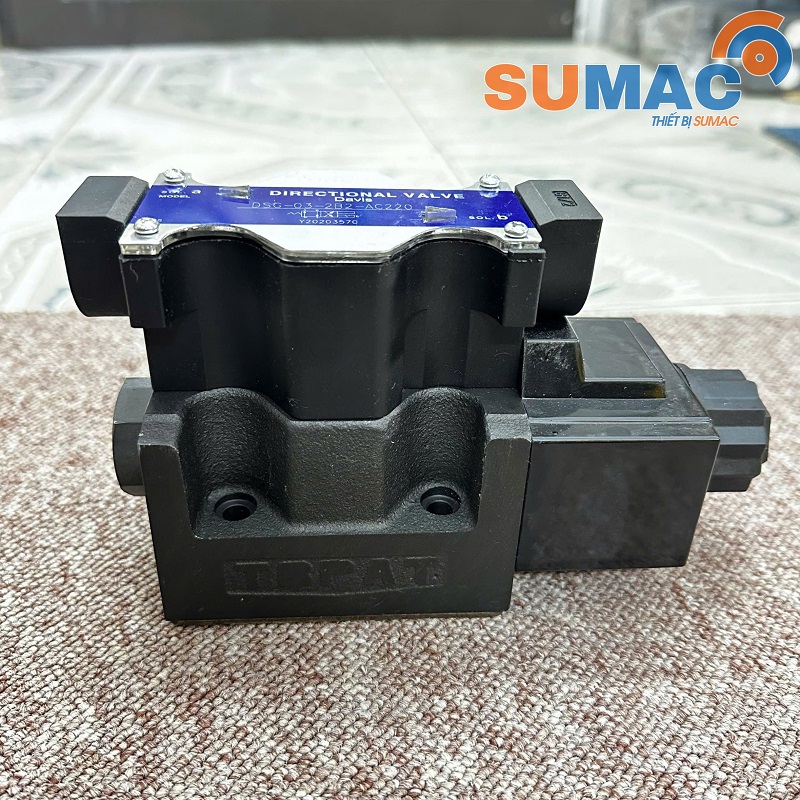

Thân van

Thân van được chế tạo chắc chắn, chịu áp lực của hệ thống thủy lực. Bên trong thân được gia công các đường dẫn dầu và khoang để con trượt di chuyển.

Con trượt thủy lực

Con trượt hay spool là bộ phận trực tiếp thay đổi đường đi của dầu.

Tùy theo vị trí của spool mà dầu từ bơm sẽ được dẫn tới cửa A hoặc B, đồng thời dầu hồi được đưa trở về thùng chứa.

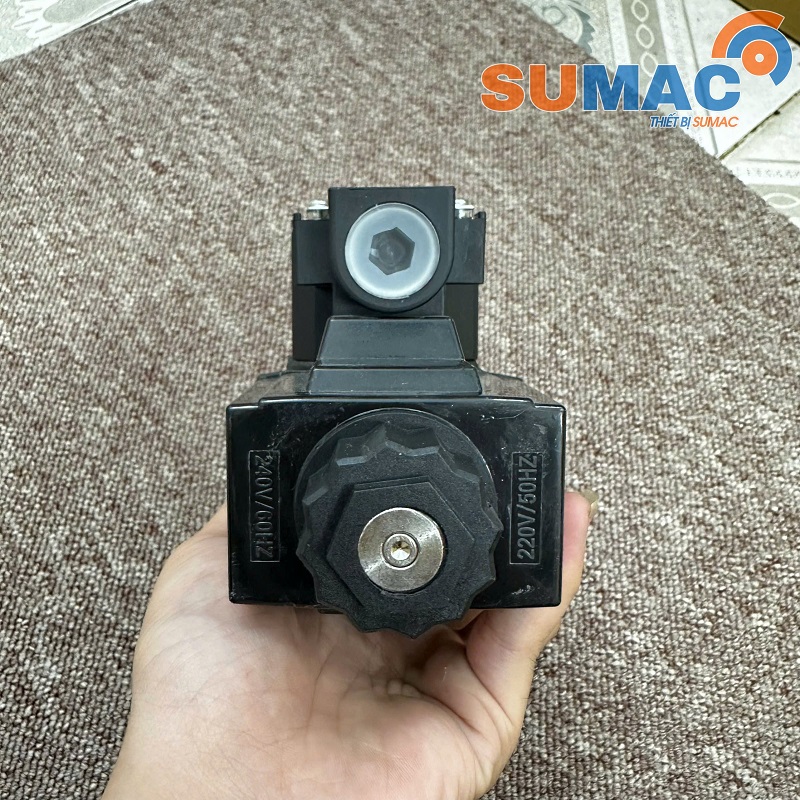

Cuộn điện từ AC220V

Cuộn coil sử dụng điện 220V để tạo ra lực điện từ.

Khi được cấp điện, coil tác động lên lõi điện từ, làm con trượt bên trong van dịch chuyển.

Lò xo hồi vị

Lò xo có nhiệm vụ đưa spool trở về trạng thái ban đầu sau khi ngắt điện.

Giắc đấu điện

Phần giắc giúp kết nối van với tủ điện, relay, công tắc hoặc PLC của máy.

Nguyên lý hoạt động của van DSG-03-2B2 AC220

Nguyên lý của van DSG-03-2B2 dựa trên sự kết hợp giữa lực điện từ của coil và lực hồi của lò xo.

Khi chưa cấp điện

Ở trạng thái chưa cấp nguồn, lò xo giữ con trượt tại vị trí ban đầu.

Các đường dầu bên trong van được kết nối theo trạng thái mặc định của spool 2B2.

Khi cấp điện 220V

Khi cuộn coil được cấp nguồn AC220V:

Điện năng → tạo từ trường → lõi điện từ chuyển động → spool dịch chuyển → đường dầu thay đổi.

Dầu thủy lực sau đó được chuyển sang đường làm việc tương ứng để điều khiển xi lanh hoặc cơ cấu chấp hành.

Khi ngắt điện

Khi mất tín hiệu điện, lực điện từ biến mất.

Lò xo sẽ đẩy con trượt trở lại vị trí ban đầu, làm thay đổi đường dầu về trạng thái ban đầu.

Cơ chế này đặc biệt phù hợp với các hệ thống cần đóng mở tự động, điều khiển bằng nút nhấn, cảm biến hoặc PLC.

Chức năng của van điện từ DSG-03-2B2

- Đóng và mở đường dầu thủy lực.

- Thay đổi hướng dòng dầu.

- Điều khiển xi lanh tiến hoặc lùi.

- Điều khiển cơ cấu chấp hành thủy lực.

- Chuyển đổi trạng thái hệ thống bằng tín hiệu điện.

- Kết hợp với PLC để tạo chu trình hoạt động tự động.

- Điều khiển từ xa thông qua tủ điện.

Ứng dụng của van điện từ DSG-03-2B2 220V

- Máy ép thủy lực

- Bộ nguồn thủy lực

- Máy chấn và máy uốn

- Máy cắt thủy lực

- Thiết bị nâng hạ

- Máy ép phế liệu và máy ép kiện

- Hệ thống kẹp thủy lực

- Máy công nghiệp tự động

- PLC – relay – cảm biến – công tắc hành trình – bộ điều khiển điện

Ưu điểm của van DSG-03-2B2 AC220

Một trong những ưu điểm lớn của model này là sử dụng nguồn AC 220V phổ biến, thuận tiện tích hợp trực tiếp vào nhiều tủ điều khiển máy công nghiệp và những điểm sau :

- Điều khiển bằng điện nhanh và thuận tiện.

- Kết cấu chắc chắn.

- Khả năng chịu áp cao.

- Hoạt động ổn định trong hệ thống thủy lực.

- Dễ kết hợp PLC và relay.

- Lắp đặt tương đối đơn giản.

- Dễ tháo lắp, kiểm tra và bảo dưỡng.

- Phù hợp với nhiều máy thủy lực.

- Có thể thay thế thuận tiện khi chọn đúng model và kích thước lắp đặt.
