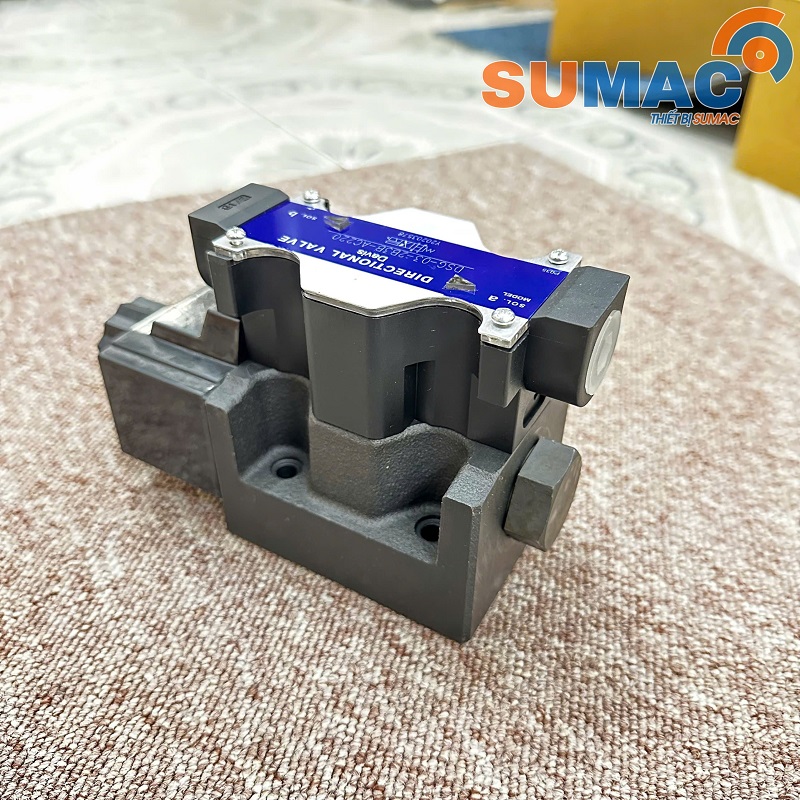

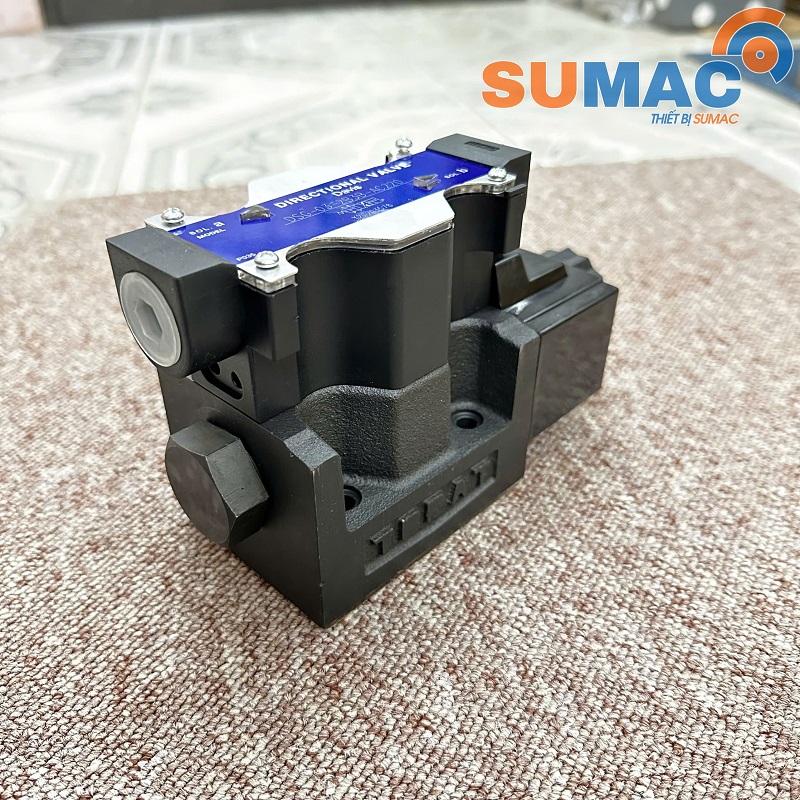

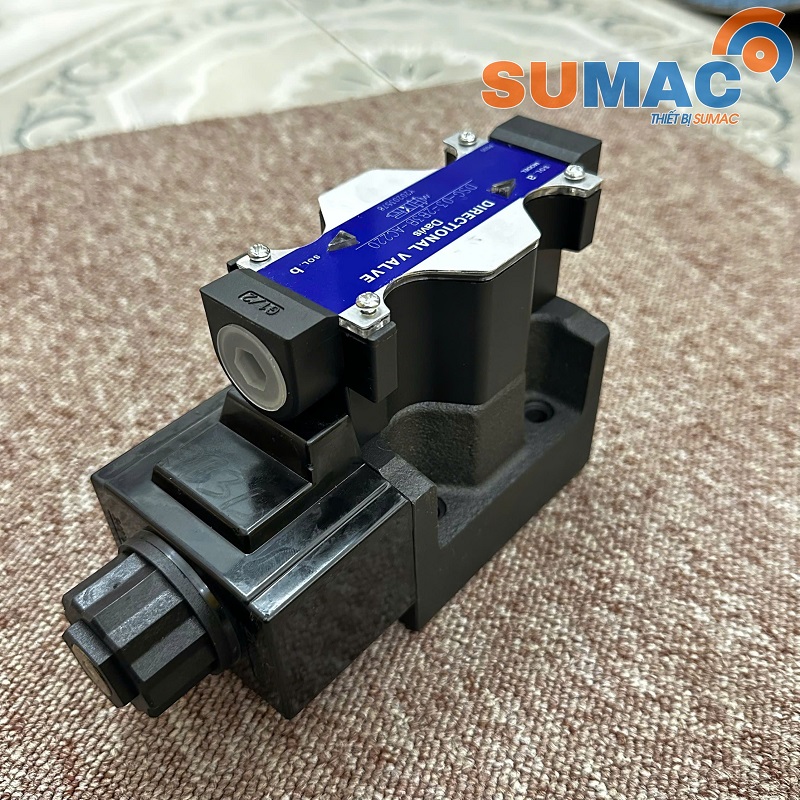

Van điện từ DSG-03-2B3B 220V – Van đảo chiều thủy lực AC220V

Van điện từ DSG-03-2B3B dùng điện 220V là dòng van phân phối điều khiển hướng dầu trong hệ thống thủy lực bằng tín hiệu điện. Van thuộc dòng DSG-03, sử dụng nguồn AC 220V, áp suất làm việc tối đa 31,5Mpa tương đương 315 bar.

Phù hợp để điều khiển xi lanh , mô tơ thủy lực và các cơ cấu chấp hành trong máy ép , bộ nguồn thủy lực , máy công nghiệp , hệ thống tự động hóa , thao tác nhanh và dễ kết nối với tủ điện, relay hoặc PLC.

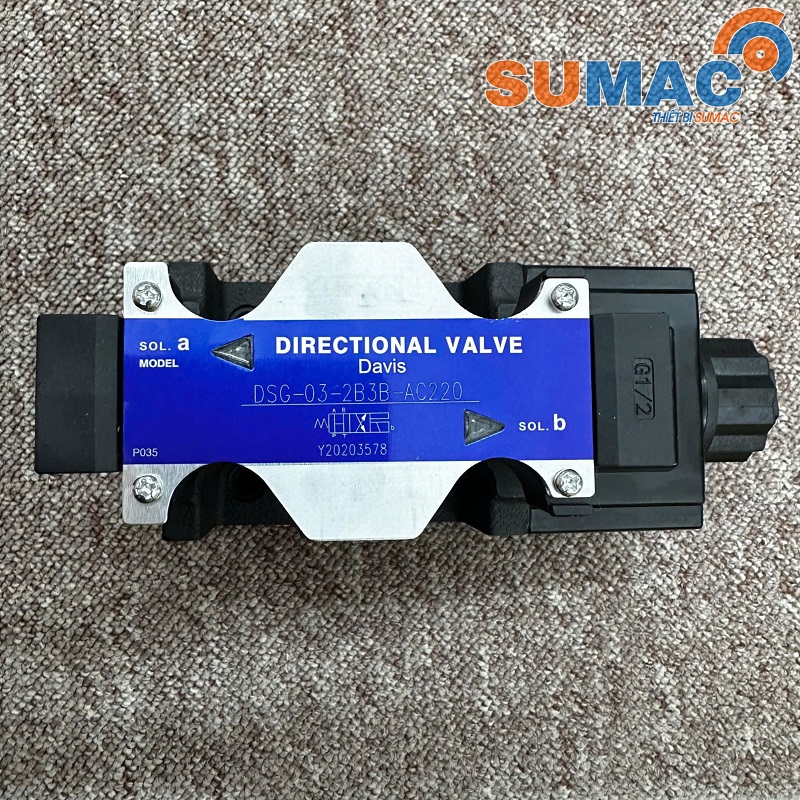

Thông số kỹ thuật van DSG-03-2B3B AC220

Cấu tạo van điện từ DSG-03-2B3B

Thân van thủy lực

Thân van chứa các đường dẫn dầu và con trượt phân phối. Các cửa dầu thường được ký hiệu:

- P: cửa dầu áp suất từ bơm.

- T: cửa dầu hồi về thùng.

- A: cửa dầu làm việc A.

- B: cửa dầu làm việc B.

Con trượt phân phối

Con trượt nằm bên trong thân van và quyết định đường đi của dầu.

Khi con trượt thay đổi vị trí, các cửa dầu sẽ được kết nối hoặc ngắt với nhau theo chức năng của van.

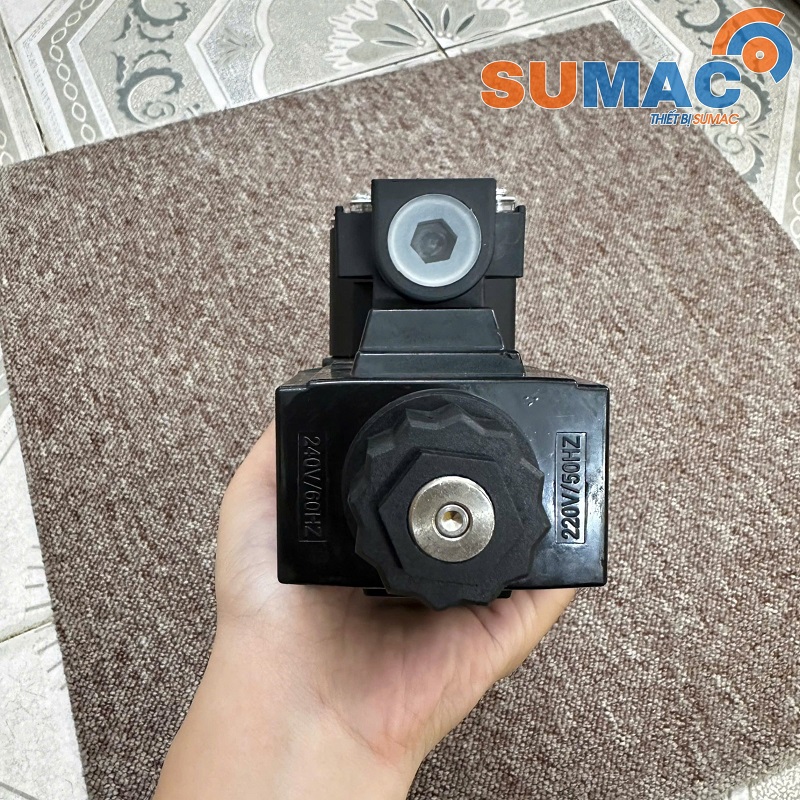

Cuộn điện từ AC220V

Cuộn coil sử dụng nguồn điện 220V AC.

Khi được cấp điện, coil sinh ra lực từ tác động lên lõi van, từ đó làm con trượt dịch chuyển sang vị trí làm việc.

Cơ cấu hồi vị

Cơ cấu hồi vị giúp con trượt trở về trạng thái thiết kế sau khi ngắt tín hiệu điều khiển.

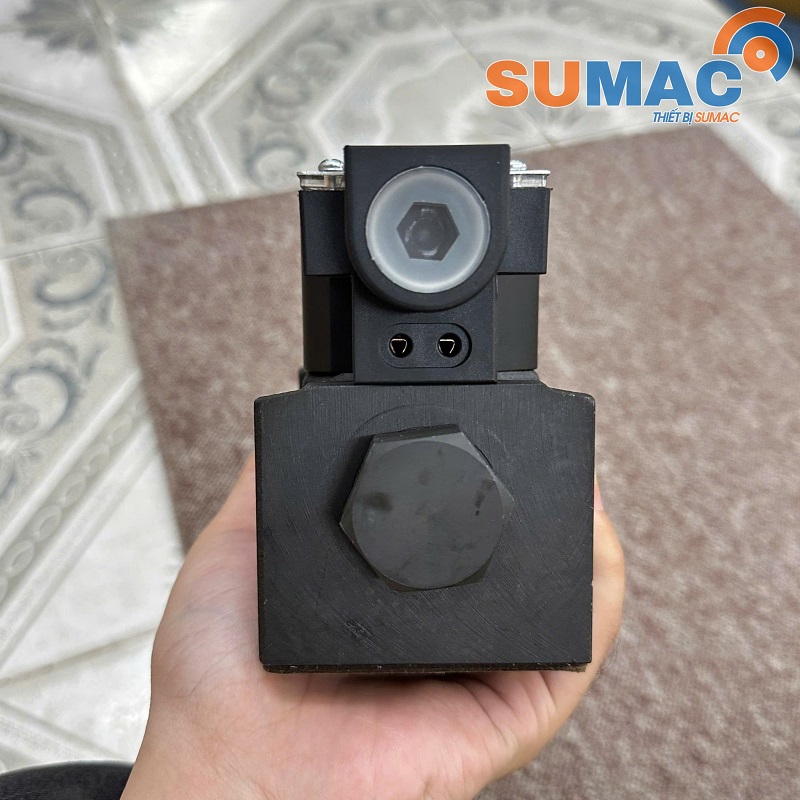

Cơ cấu thao tác bằng tay

Van có thể được trang bị nút thao tác cơ giúp kiểm tra hoạt động trong quá trình lắp đặt, chạy thử hoặc bảo trì hệ thống.

Nguyên lý hoạt động van DSG-03-2B3B 220V

Van hoạt động dựa trên sự kết hợp giữa tín hiệu điện từ và chuyển động của con trượt thủy lực.

Dầu từ bơm đi vào cửa P của van. Khi cuộn điện được cấp nguồn AC220V, lực điện từ làm con trượt dịch chuyển sang vị trí làm việc.

Khi đó, dầu áp suất được dẫn từ cửa P tới một cửa làm việc A hoặc B. Đồng thời, dầu từ phía đối diện của cơ cấu chấp hành được dẫn về cửa T.

Cấp điện → con trượt dịch chuyển → đường dầu thay đổi → xi lanh hoặc mô tơ thủy lực đổi hướng chuyển động.

Ứng dụng của van điện từ DSG-03-2B3B

Van điện từ DSG-03-2B3B AC220V được sử dụng để điều khiển hướng dòng dầu trong nhiều hệ thống thủy lực công nghiệp. Van đặc biệt phù hợp với các thiết bị cần điều khiển xi lanh tiến – lùi, nâng – hạ, đẩy – kéo hoặc thay đổi chiều chuyển động.

Các ứng dụng phổ biến gồm:

- Máy ép thủy lực: điều khiển xi lanh ép đi xuống và hồi về.

- Máy ép chữ H, máy ép 4 trụ: dùng trong mạch đảo chiều xi lanh.

- Máy ép phế liệu, máy ép kiện: điều khiển chu trình ép và hồi piston.

- Bộ nguồn thủy lực: lắp trên đế hoặc manifold để phân phối dầu tới xi lanh.

- Bàn nâng thủy lực: điều khiển quá trình nâng và hạ.

- Máy chấn, máy uốn, máy dập: thay đổi hướng chuyển động của cơ cấu thủy lực.

- Hệ thống kẹp thủy lực: điều khiển đóng – mở cơ cấu kẹp.

- Máy nâng hạ và thiết bị công nghiệp: kiểm soát hướng dầu tới cơ cấu chấp hành.

- Hệ thống tự động hóa: kết hợp với PLC, relay, công tắc hành trình và nút nhấn.

- Mô tơ thủy lực: có thể dùng trong các mạch phù hợp để thay đổi hướng dòng dầu và chiều quay của mô tơ.

Ưu điểm của van DSG-03-2B3B AC220

Van DSG-03-2B3B được sử dụng phổ biến nhờ nhiều ưu điểm:

- Điều khiển bằng điện, thuận tiện cho tự động hóa.

- Sử dụng nguồn điện 220V AC phổ biến.

- Phản hồi đóng mở nhanh.

- Kết cấu chắc chắn.

- Dễ lắp trên đế van.

- Dễ tích hợp với relay, công tắc hành trình và PLC.

- Phù hợp hệ thống áp suất cao.

- Có thể điều khiển xi lanh hai chiều.

- Dễ bảo trì và thay cuộn điện.

- Kích thước gọn so với khả năng làm việc.

Lưu ý khi sử dụng van điện từ thủy lực

Dầu bẩn là một trong những nguyên nhân phổ biến khiến van thủy lực hoạt động không ổn định và các lưu ý :

- Sử dụng dầu thủy lực phù hợp.

- Lắp lọc dầu trong hệ thống.

- Thay dầu định kỳ.

- Giữ sạch thùng dầu.

- Không để cặn kim loại đi vào van.

- Kiểm tra coil nếu van nóng bất thường.

- Không cấp sai điện áp.

- Không tự ý điều chỉnh mạch khi chưa xác định đúng chức năng van.
