Máy ép 4 trụ 10 tấn song động

THÔNG SỐ KỸ THUẬT:

- Hành trình xilanh: 200mm

- Khoảng hở máy: 400mm

- Bàn máy: 500x500mm

- Lực ép: 10 tấn

- Tốc độ ép: 20 - 30mm/s

- Công suất máy: 3.7kw

- Điện áp sử dụng: 3P, 380V - 50Hz

Hình 1. Máy ép thủy lực 4 trụ 10 tấn song động

Cấu tạo của máy ép thủy lực 4 trụ 10 tấn

1. Thân máy

Thân máy của máy ép thủy lực 4 trụ bao gồm 4 trụ dẫn hướng, bàn máy dưới, bàn máy trên, dầm trên

* Trụ dẫn hướng: 4 trụ có nhiệm vụ liên kết bàn máy dưới với dầm trên của máy.

Ngoài ra nếu có bàn máy trên thì 4 trụ còn có nhiệm vụ dẫn hướng bàn máy di động theo một phương cố định

* Dầm trên của máy ép thủy lực: là phần cố định xy lanh thủy lực

* Bàn máy dưới: có tác dụng để gá phôi cần gia công như: khuôn cối uốn, khuôn cắt đột.v.v.

* Bàn máy trên: có nhiệm vụ gá chày dập, khuôn trên

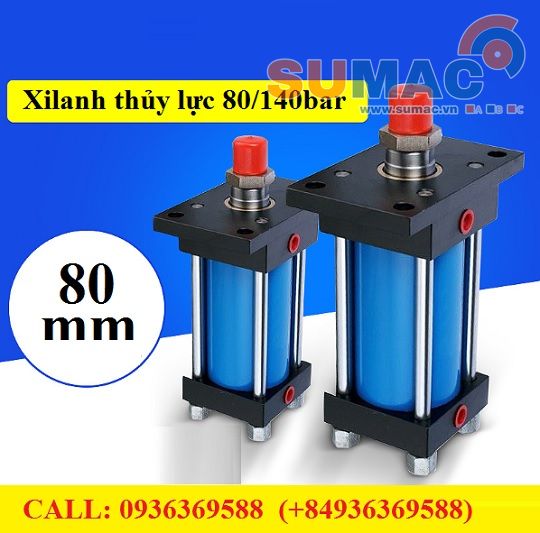

2. Xy lanh thủy lực

* Xy lạnh thủy lực: có nhiệm vụ tạo ra lực ép để biến dạng phôi theo yêu cầu

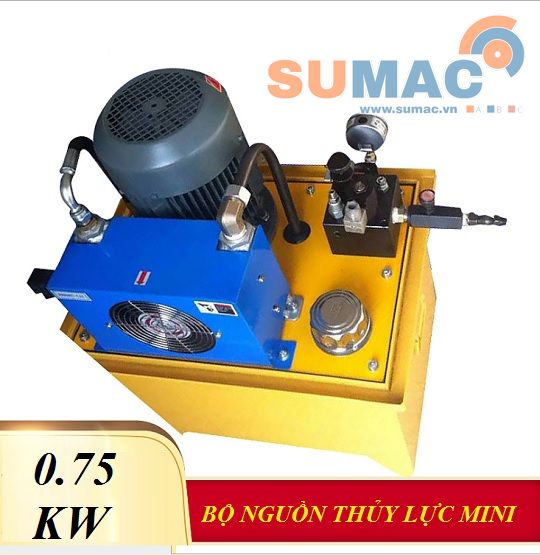

3. Trạm nguồn thủy lực

* Trạm nguồn thủy lực: là bộ phận cấp dầu, tạo áp lực cho xy lanh thủy lực.

Khi hoạt động thì trạm nguồn thủy lực là bộ phận quan trọng nhất của máy

Ứng dụng của máy ép thủy lực 4 trụ 10 tấn

- cắt sản phẩm

- đột dập

- đồ kẹp gá

Ưu điểm của máy thủy lực 4 trụ là không gian thao tác lớn, thông thoáng hơn so với các loại máy ép thủy lực khác

Một số mẫu máy ép thủy lực khác:

Phân loại máy ép thủy lực

Máy ép thủy lực là một loại dụng cụ rất đa dạng. Để phân loại máy, chúng ta phải xét trên nhiều yếu tố. Thông thường, để phân loại, ta thường dựa vào các yếu tố sau:

• Cách vận hành: Máy ép thủy lực bằng tay, máy ép thủy lực bằng điện.
• Công suất máy: Máy ép thủy lực mini, máy ép thủy lực 10, 20, 30, 50, 100, 200 tấn.
• Lực ép: Máy ép thủy lực mini, Máy ép thủy lực 10 tấn , 20 tấn, 30 tấn, 40 tấn, 50 tấn, 60 tấn ,.....100 tấn, 200 tấn, 300 tấn, 400 tấn, 500 tấn.

Chi tiết hơn về các dòng máy ép thủy lực phổ biến hiện nay.

• Máy ép thủy lực bằng tay

• Máy ép thủy lực bằng điện

• Máy ép thủy lực mini

• Máy ép thủy lực 5 tấn

• Máy ép thủy lực 10 tấn

• Máy ép thủy lực 20 tấn

• Máy ép thủy lực 30 tấn

• Máy ép thủy lực 50 tấn

• Máy ép thủy lực 100 tấn

Máy ép thủy lực bằng tay

Hình 2. Máy ép thủy lực bơm tay

• Đây là dòng máy sử dụng bơm một bơm tay thủy lực rời làm động lực hoạt động.
• Người sử dụng thao tác trực tiếp lên tay cầm để xi lanh di chuyển.
• Thông thường, các dòng máy ép thủy lực bằng tay có công suất tương đối thấp khoảng 10 tấn, 20 tấn

Máy ép thủy lực bằng điện

Hình 3. Máy ép thủy lực chạy điện 3 pha, 380V

• Dòng máy ép thủy lực chạy điện hoạt động nhờ vào một bơm điện thủy lực tích hợp.
• Qua đó, hoạt động ép của máy trở nên đơn giản và tiết kiệm được nhiều thời gian, sức lao động.
• Nhờ hoạt động mạnh mẽ của bơm điện mà máy có thể đạt được công suất cao.

Máy ép thủy lực mini

Hình 4. Máy ép thủy lực mini 10 tấn, điện 220V

• Đây là dòng máy có kích thước nhỏ và hoạt động khá đơn giản.
• Máy thích hợp để sử dụng trong các nhà máy sản xuất quy mô nhỏ.
• Máy đặc biệt thích hợp với các ứng dụng ép, nghiền các sản phẩm thành dạng bột.

Máy ép thủy lực 5 tấn

• Các máy ép thủy lực 5 tấn thường có thiết kế tương đối gọn gàng và khối lượng nhẹ (dưới 100kg).
• Những máy này có chiều cao không quá 1.5m khiến người vận hành dễ dàng kiểm soát hoạt động máy.
• Những khu vực làm việc có không gian hạn chế sẽ là nơi lý tưởng để sử dụng máy.

Máy ép thủy lực 10 tấn

• Giống như dòng máy 5 tấn thì máy ép thủy lực 10 tấn cũng vô cùng gọn nhẹ.
• Sẽ mất một chút sức lực khi máy thường sử dụng nguồn lực là bơm tay thủy lực. Điều này khiến người dùng phải thao tác với máy thì mới có thể vận hành được.
• Có trang bị đồng hồ đo áp suất để giúp cho quá trình quan sát hoạt động vận hành trở nên dễ dàng.

Máy ép thủy lực 20 tấn

• Được sử dụng nhiều trong các garage ô tô nhằm thực hiện việc ép các vòng bi hoặc những bộ phận, phụ kiện cơ khí khác.
• Máy có lực ép lên đến 20 tấn và cũng có đồng hồ đo áp.
• Thân máy được chế tạo từ chất liệu chắc chắn, chống ăn mòn, rỉ sét.

Máy ép thủy lực 30 tấn

• Máy ép thủy lực 30 tấn là một công cụ không thể thiếu trong bất cứ nhà máy nào có nhu cầu ép trung bình.
• Máy hoạt động mạnh mẽ với bơm thủy lực được tích hợp, giúp hiệu quả công việc đạt mức cao nhất.

Máy ép thủy lực 50 tấn

• Với khả năng ép 50 tấn, đây là dòng máy uy lực và tốt nhất trong phân khúc máy ép thủy lực tầm trung.
• Để sử dụng được hiệu quả hơn, bạn có thể trang bị bơm điện thủy lực thay vì bơm tay thủy lực.
• Máy có bộ khung chắc chắn và bền bỉ giúp vận hành được tốt ở những điều kiện làm việc khắt nghiệt nhất.

Máy ép thủy lực 100 tấn

• Máy ép thủy lực 100 tấn được sử dụng vô dùng phổ biến trong các nhà máy, công xưởng,...
• Khả năng ép tuyệt vời đi kèm với cấu tạo hoàn hảo và chắc chắn chính là những điểm cộng lớn nhất mà máy mang lại.
• Ngoài ra, máy được tích hợp đầy đủ các tính năng cần thiết như đồng hồ đo áp suất, bơm điện thủy lực,...

MỘT SỐ MẪU MÁY ÉP THỦY LỰC

Hình 5. Máy ép thủy lực khung kín

Hình 6. Máy ép thủy lực 100 tấn, 4 trụ full chức năng

Hình 7. Máy ép thủy lực 4 trụ 250 tấn, 2 xylanh ép

Hình 8. Máy ép thủy lực 500 tấn

Hình 9. Máy ép thủy lực 250 tấn, tích hợp bàn nhiệt - ứng dụng ngành gỗ, mây tre đan.v.v.

Máy và thiết bị SUMAC là đơn vị trực tiếp sản xuất, phân phối các loại máy ép thủy lực theo yêu cầu chi tiết của khách hàng.

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc
