Bộ nguồn thủy lực 3.7 Kw - Hydraulic station

Mã SP T6Z1V4
Giá 15.500.000 VNĐ
Hãng sản xuất SUMAC
Nước sản xuất Made in Vietnam
Gian hàng Khách hàng
Bảo Hành Khách hàng
Lượt xem 160.56K
Module Khác Đơn giá Tổng Giá Số lượng
Bộ nguồn TL 3.7 kW 15.500.000 VNĐ 15.500.000 VNĐ
Bộ nguồn TL 2.2 kW 220V 12.000.000 VNĐ 12.000.000 VNĐ
Bộ nguồn mini 4.900.000 VNĐ 4.900.000 VNĐ
Động cơ liền bơm 2.100.000 VNĐ 2.100.000 VNĐ
Bộ nguồn TL 5.5 kW 22.500.000 VNĐ 22.500.000 VNĐ

Bộ nguồn thủy lực 3.7 Kw - Hydraulic station

THÔNG SỐ KỸ THUẬT:

- Công suất: 3.7 Kw (bộ nguồn thủy lực 5HP)

- Điệp áp: 380V/50Hz

- Dung tích thùng dầu: 50 lít

- Bơm: VP30

- Lưu lượng dầu ra: 45 lít/phút

- Áp suất làm việc tối đa: 70bar

- Đế van: 03 1 tép

- Van điện từ: DSG 03 3C6

- Van chỉnh áp: MBRV 03

- Quạt làm mát: AH 0608T CA

- Khoá: GCT 03

- Van một chiều CIT 03

- Phụ kiện trạm nguồn thuỷ lực gồm: đồng hồ, nắp dầu, thăm dầu, lọc dầu...

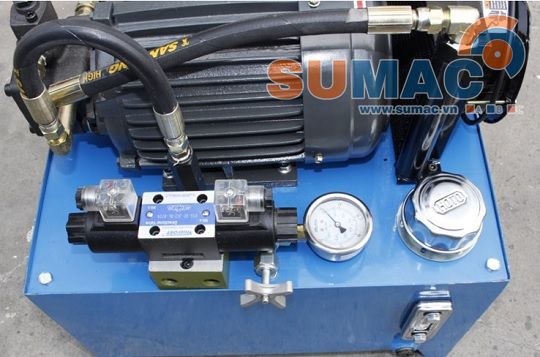

Bộ nguồn thủy lực 3.7 Kw

CẤU TẠO CỦA BỘ NGUỒN THỦY LỰC 3.7KW

1.1 Động cơ điện Công suất: 3.7 Kw - Động cơ cốt âm liền bơm thủy lực

Động cơ liền bơm thủy lực cốt âm phù hợp với các bơm:

- bơm cánh gạt VP 30. bơm cánh gạt VP 40

- bơm bánh răng HGP2A, bơm bánh răng HGP3A, bơm PV2R1, bơm PV2R2

Với bộ nguồn thủy lực trên SUMAC đang dùng bơm cánh gạt VP30 - áp suất tối đa 70bar

Với nhu cầu sử dụng khách nhau, khách hàng có thể sử dụng các loại bơm khác với lưu lượng và áp suất phù hợp

Để chọn được bộ nguồn thủy lực ưng ý đúng với nhu cầu sử dụng. Quý khách vui lòng gọi tới số Hotline để được tư vấn chi tiết

- Điệp áp: 380V/50Hz

1.2 Thùng dầu thủy lực

- Dung tích thùng dầu: 50 lít

- Phụ kiện trạm nguồn thuỷ lực gồm: đồng hồ, nắp dầu, thăm dầu, lọc dầu.

1.3 Bơm thủy lực

- Bơm: VP30 là bơm cánh gạt thủy lực VP là dạng bơm cánh gạt áp suất thấp, có điều chỉnh được lưu lượng và áp suất làm việc của bơm.
- Áp suất Max : 70 kgf/cm2  (7Mpa)
- Đường dầu vào và ra là dạng bắt ren 3/4 và 1/2"
- Lưu lượng: 30CC/vòng tức động cơ tốc độ 1450 vòng/phút trạm nguồn thủy lực sẽ có lưu lượng +- 45 lít/phút

1.4 Van thủy lực

- Đế van: 03 1 tép

- Van điện từ: DSG 03 3C6 - điện áp điều khiển 220V

- Van chỉnh áp: MBRV 03

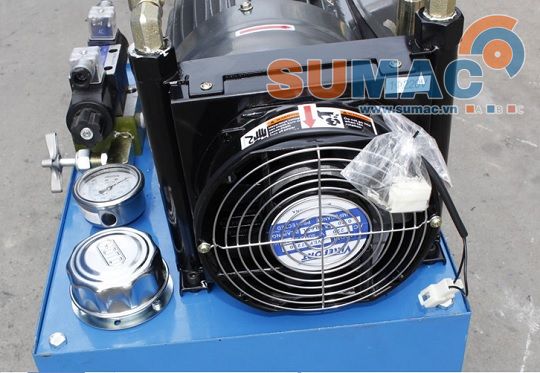

1.5 Quạt làm mát dầu

- Quạt làm mát: AH 0608T CA

- Lưu lượng tối đa 80 lít (dùng công suất 1/2 là tốt cho bộ làm mát)

1.6 Van một chiều

- Van một chiều CIT 03 giúp dầu không trào ngược lại bơm thủy lực

Dung tích thùng dầu: 60lít

Ứng dụng của trạm nguồn thủy lực 3.7kw

Trạm nguồn thủy lực công suất 3.7kw với thông số như trên khách hàng có thể sử dụng để bơm dầu bôi trơn,

bơm cho máy ép vs áp suất tối đa 70 bar

CHÚ Ý

Trạm nguồn trên có lưu lượng đầu ra 45 lít/phút - áp suất tối đa 70bar.

Với nhu cầu sử dụng áp cao hơn khách hàng có thể chuyển sang dùng bơm bánh răng thay cho bơm VP

Bơm bánh răng sẽ có áp suất làm việc đến 400 bar tùy thuộc từng loại bơm

Công suất của trạm nguồn thủy lực phụ thuộc vào lưu lượng dầu ra và áp suất làm việc.

Nên khách hàng cân nhắc trước khi lựa chọn

Hệ thống làm mát: quạt làm mát



CẤU TẠO CHUNG CỦA BỘ NGUỒN THỦY LỰC

Trạm nguồn thủy lực đầy đủ sẽ có cấu tạo gồm các phần sau

1. Thùng dầu:

 Thùng dầu thủy lực sẽ có dung tích từ 5 lít dầu đến hàng 1000 lít dầu phụ thuộc vào nhu cầu sử dụng của công việc. Thông thường với trạm nguồn thủy lực 3.7 Kw dung tích thùng dầu tối ưu nhất là 50 lít dầu. Mặt thùng dầu sẽ được thiết kế lõm xuống với các trạm nguồn đặt trong máy hoặc thùng dầu được đặt trong kho xưởng che kín tốt không bị nước mưa, hóa chất lọt vào. Với kết cấu nắp thùng dầu lõm xuống, khi sửa chữa hoặc rò dầu thì dầu không bị vấy bẩn ra môi trường xung quanh, mà dầu thủy lực sẽ được chạy ngược vào thùng. Tuy nhiên đối với các thùng dầu thủy lực đặt ở môi trường bên ngoài ảnh hưởng bởi nước mưa, hóa chất thì nắp thùng dầu được thiết kế che đậy kín phủ phía trên, và có thể làm lỗ thông hơi dạng quặp xuống.

2. Phụ kiện:

Phụ kiện thùng dầu bao gồm: thăm dầu hay còn gọi mắt xem dầu, đồng hồ báo áp xuất, lọc dầu

- thăm dầu thủy lực hay còn gọi mắt xem dầu có tác dụng xem lượng dầu đổ vào đã đủ sử dụng hay chưa, kiểm tra dầu bẩn để có thể thay thế kịp thời tránh làm hỏng các thiết bị thủy lực khác

- đồng hồ báo áp xuất thủy lực có công dụng theo dõi áp suất để có thể theo dõi quá áp, tắc van, tắc xilanh.v.v. hay để điều chỉnh áp suất thủy lực hợp lý

- Lọc dầu có tác dụng lọc sạch dầu trước khi dầu được đi vào thiết bị, phụ kiện thủy lực này rất quan trọng tránh kẹt van, kẹt bơm. Những sự cố không đáng có của trạm nguồn thủy lực có thể gây hỏng hoặc bào mòn thiết bị thủy lực

3. Cụm van thủy lực:

Cụm van thủy lực bao gồm đế van thủy lực, van thủy lực, van an toàn. Hệ thống van thủy lực được thiết kế khác nhau phụ thuộc vào nhu cầu công việc khác nhau

4. Bơm thủy lực:

Bơm dầu thủy lực là thiết bị bơm dầu vào trọng thiết bị thủy lực. Bơm dầu thủy lực có rất nhiều loại như bơm bánh răng, bơm cánh gạt, bơm piston.v.v mỗi loại bơm thủy lực khác nhau cũng có thể phân loại theo dải áp suất tối đa, hay phân loại theo momen xoắn 1A, 2A, 3A....

5. Động cơ thủy lực:

Động cơ thủy lực chính là động cơ điện có tác dụng chuyền momen xoắn cho bơm hay nói vắn tắt là khởi động vận hành bơm thủy lực

Cách chọn động cơ thủy lực được tính theo công thức: P (kW) = [lưu lượng (lít/phút) x Áp xuất (bar)]/380

6. Thiết bị làm mát dầu:

Thiết bị làm mát dầu có thể dùng làm mát bằng gió, hoặc làm mát bằng nước.

Bơm: 14cc

Trong thiết kế máy phần thủy lực là phần có mặt trong hầu hết các kết cấu máy

Những lưu ý khi trọn trạm nguồn thủy lực

- Trọn trạm nguồn thủy lực có công suất động cơ dư tải khoảng 1.1 lần.

- Để chọn đúng công suất động cơ các bạn lấy bài toàn Lực ép, Tốc độ của xilanh làm dự kiện đầu vào

- Cấu tạo của trạm nguồn thủy lực đúng tiêu chuẩn. Hiện nay, trên thị trường có một số loại trạm nguồn thủy lực giá rẻ thiết kế khá đơn giản chỉ phù hợp với các công việc đơn giản, tức thì. Trạm nguồn thủy lực thiếu phụ kiện là trạm nguồn coi như ngày chết rắt ngắn

- Trước khi mua nên được tư vấn kỹ lưỡng

************************************************

Một số mẫu bộ nguồn thủy lực cơ bản

Bộ nguồn thủy lực áp 70Bar

Bộ nguồn thủy lực 2.2kw bơm VP 1 van

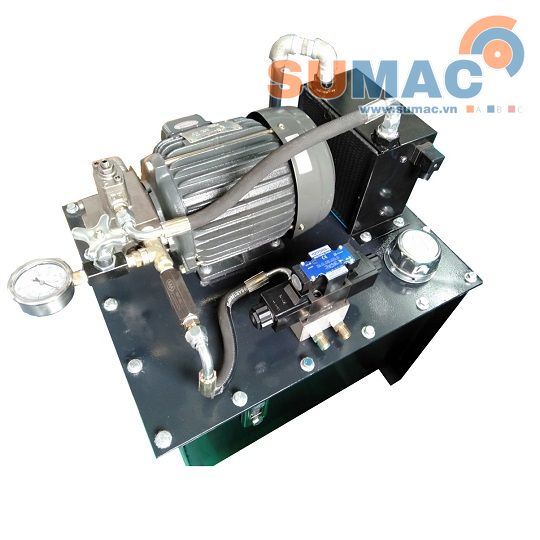

Bộ nguồn thủy lực 3.7kw

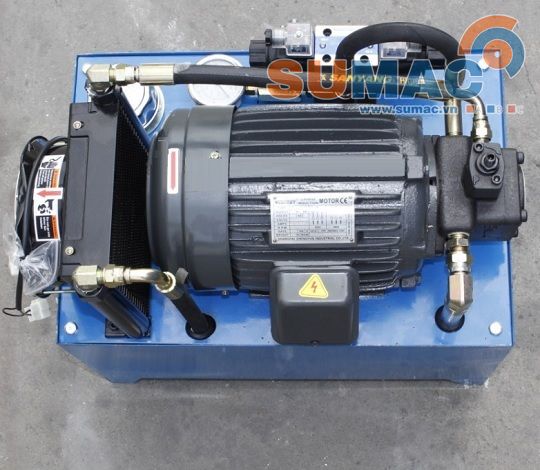

Bộ nguồn thủy lực  3.7 KW bơm VP 1 van



Trạm nguồn bơm thủy lực 3.7 Kw - Hydraulic station

Bộ nguồn thủy lực 3.7 Kw bơm VP 2 van



Bộ nguồn thủy lực 2 van 5.5kw

Bộ nguồn thủy lực 5.5Kw bơm bánh răng 3 van

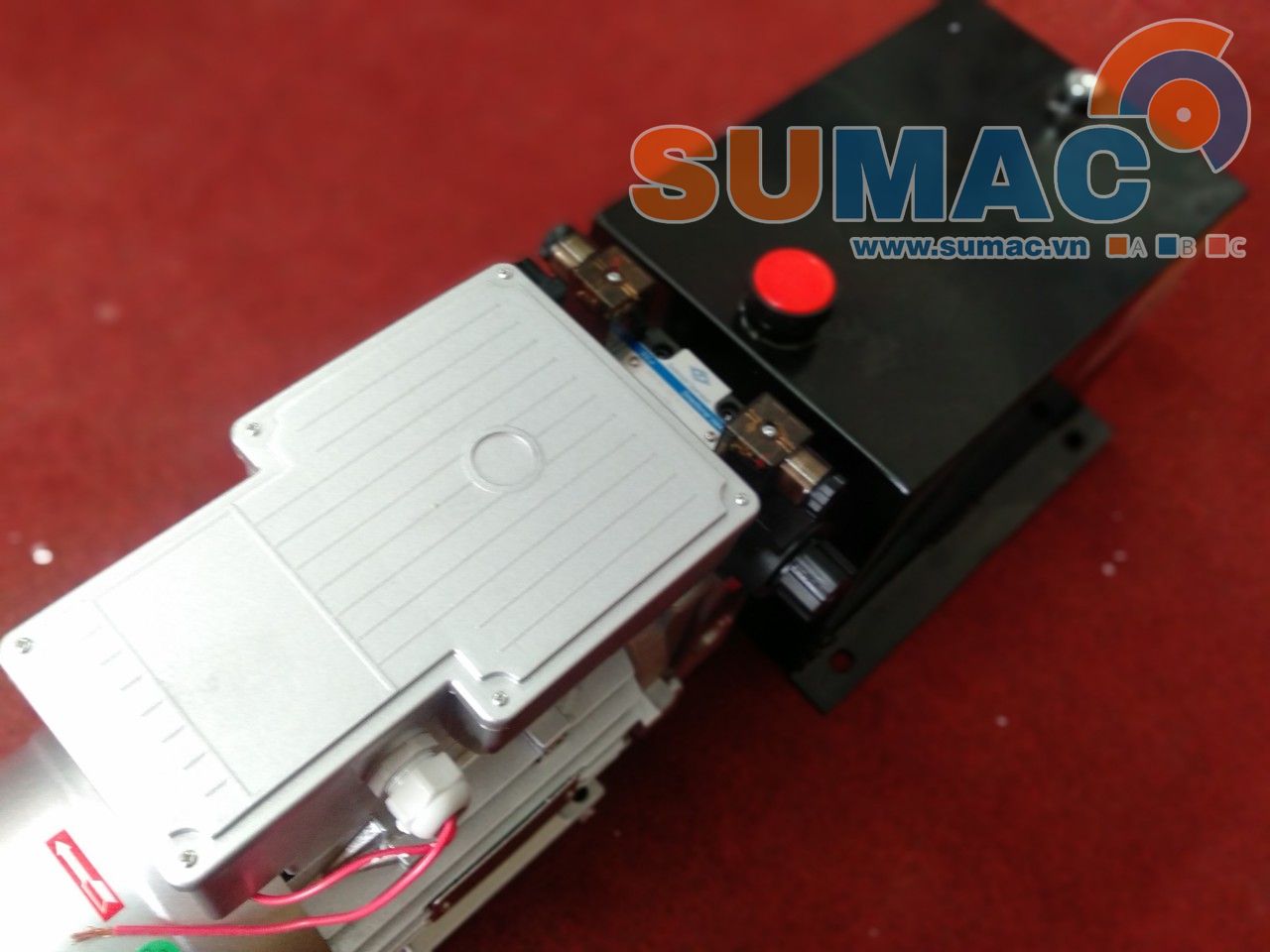

Bộ nguồn thủy lực mini 220V

Bộ nguồn thủy lực mini 220V



Trạm nguồn bơm thủy lực 2.2 Kw

Bộ nguồn thủy lực 2.2 Kw có chỉnh lưu lượng áp suất



Bộ nguồn thủy lực 3.7kw 1 van điện

Bộ nguồn thủy lực 3.7kw bơm bánh răng 1 van



Trạm nguồn thủy lực - Hydraulic station

Bộ nguồn thủy lực 2.2kw bơm VP
