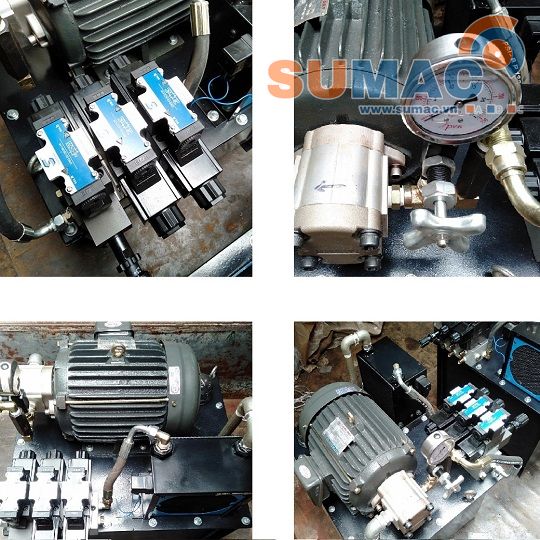

Bộ nguồn thủy lực 3.7 kw 3 van điện - Hydraulic station 3.7kw

Mã SP 7JCXK9
Giá 15.000.000 VNĐ
Hãng sản xuất SUMAC
Nước sản xuất Việt Nam
Gian hàng Khách hàng
Bảo Hành 12 tháng
Lượt xem 1183
Module Khác Đơn giá Tổng Giá Số lượng

Bộ nguồn thủy lực 3.7kw 2 van - Hydraulic system

- Công suất: 3.7 Kw

- Điệp áp: 380V/50Hz

- Dung tích thùng dầu: 60 lít

- Bơm: bơm bánh răng

- Lưu lượng dầu ra: 15 lít/phút

- Áp suất làm việc tối đa: 170bar

- Đế van: 02 2 tép

- Van điện từ: DSG 02

- Van chỉnh áp: MBRV 02

- Quạt làm mát: AH 0607T CA

- Khoá: GCT 02

- Van một chiều CIT 02

- Phụ kiện trạm nguồn thuỷ lực gồm: đồng hồ, nắp dầu, thăm dầu, lọc dầu...

Bộ nguồn thủy lực giá rẻ - Giao hàng toàn quốc

Hình 1. Bộ nguồn thủy lực 3.7 kw 2 van điện - Bơm thủy lực bánh răng

CẤU TẠO CỦA BỘ NGUỒN THỦY LỰC 3.7 KW

1.1 Động cơ điện Công suất: 3.7 Kw - động cơ cốt âm liền bơm thủy lực

Động cơ liền bơm thủy lực cốt âm phù hợp với các bơm:

- bơm bánh răng 1A, bơm bánh răng 2A, bơm bánh răng 3A

Ngoài ra, bơm cánh gạt VP15, bơm cánh gạtVP20, bơm cánh gạtVP30. bơm cánh gạtVP 40 cũng hợp với động cơ trên

Với bộ nguồn thủy lực trên SUMAC đang dùng bơm bánh răng 15 lít/phút - áp suất tối đa 170bar

Với nhu cầu sử dụng khách nhau, khách hàng có thể sử dụng các loại bơm khác với lưu lượng và áp suất phù hợp

Bộ nguồn thủy lực

Hình 2. Động cơ liền bơm thủy lực - động cơ cốt âm

Động cơ cốt âm hãng VTC sản xuất tại Việt Nam

Để chọn được bộ nguồn thủy lực ưng ý đúng với nhu cầu sử dụng. Quý khách vui lòng gọi tới số Hotline để được tư vấn chi tiết

- Điệp áp: 380V/50Hz

- Ưu điểm của động cơ cốt âm lắp ráp nhanh, tiết kiệm không gian, an toàn khi vận hành

1.2 Thùng dầu thủy lực

Thùng dầu thủy lực

Hình 3. Thùng dầu 60 lít - Bộ nguồn thủy lực

Cấu tạo các phần của thùng dầu thủy lực

- Chân đế: chi tiết không cho phép mặt đáy của thùng dầu tiếp xúc trực tiếp với mặt nền.

Khi mặt đáy đặt sát với mặt nền, hơi nước ngưng tục dưới mặt đáy thùng dầu không thoát được làm thùng nhanh gỉ xét

- Thước thăm dầu: có tác dụng kiểm tra mực dầu đổ vào thùng đã đủ chưa, theo dõi dầu thủy lực còn niên hạn sử dụng không.

Khi dầu đã chuyển sang màu đen thì chúng ta nên thay dầu mới. Dầu thủy lực thường là dầu mác 46 hoặc 68 là hai loại dầu thủy lực phổ thông nhất

- Nắp và lọc dầu: vị trí để đổ dầu và lọc dầu vào

- Vú dầu: vị trí để tháo dầu thải hoặc thau rửa thùng dầu



1.3 Bơm thủy lực

- Bơm: bơm bánh răng 3A - F10 là bơm bánh răng, áp suất tối đa 250 bar, áp suất làm việc ổn định 200 bar
- Áp suất Max : 250 kgf/cm2  (25Mpa)
- Đường dầu vào và ra là dạng bắt ren 1/2" và 3/8"
- Lưu lượng: 10CC/vòng tức động cơ tốc độ 1450 vòng/phút trạm nguồn thủy lực sẽ có lưu lượng 14.5 lít/phút

Bơm dầu thủy lực - Bộ nguồn thủy lực 3.7kw

Hình 4. Bơm bánh răng hay còn gọi bơm nhông

Với loại bơm bánh răng có các chú ý sau

- Dầu được hút và tăng áp nhờ hệ kiểu nhông (bánh răng). Đầu hút dầu của bơm sẽ to hơn đầu ra của bơm

- Bơm bánh răng không có bộ phận chỉnh áp vì vậy để bảo vệ hệ thống thủy lực chúng ta cần lắp van an toàn



1.4 Van thủy lực

- Đế van: 02 1 tép

- Van điện từ: DSG 02 3C6 - điện áp điều khiển 220V

- Van chỉnh áp: MBRV 02

Van điện từ thủy lực - Giao hàng toàn quốc

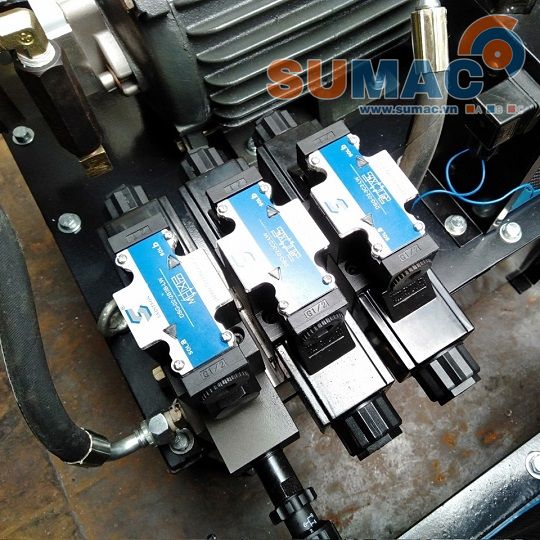

Hình 5. Van điện từ điều khiển 2 xylanh riêng biệt



1.5 Quạt làm mát dầu

- Quạt làm mát: AH 0607T CA

- Lưu lượng tối đa 40 lít (dùng công suất 1/2 là tốt cho bộ làm mát)

Quạt làm mát dầu thủy lực - Bộ nguồn thủy lực 3.7kw

  Hình 5. Quạt làm mát dầu Sainfon



1.6 Van một chiều & đồng hồ báo áp suất

- Van một chiều CIT 02 giúp dầu không trào ngược lại bơm thủy lực

Van một chiều đồng hồ báo áp - bộ nguồn thủy lực 3.7kw

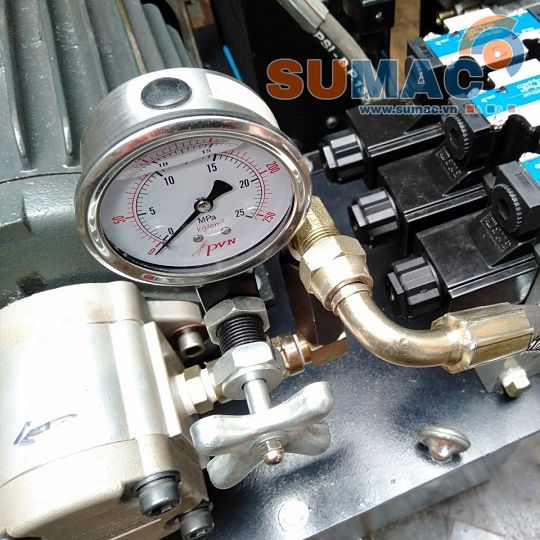

Hình 6. Van một chiều & đồng hồ báo áp suất

Ứng dụng của trạm nguồn thủy lực 3.7kw

Trạm nguồn thủy lực công suất 3.7kw với thông số như trên khách hàng có thể sử dụng để bơm dầu bôi trơn,

Bơm cho máy ép vs áp suất tối đa 170 bar

Bộ nguồn thủy lực 3.7kw phù hợp với máy ép thủy lực từ: máy ép thủy lực 10 tấn, máy ép thủy lực 20 tấn đến máy ép thủy lực hàng trăm tấn

CHÚ Ý

Trạm nguồn trên có lưu lượng đầu 14.5 lít/phút - áp suất tối đa 170bar.

Với nhu cầu sử dụng áp cao hơn khách hàng có thể chuyển sang dùng bơm bánh răng thay cho bơm VP

Bơm bánh răng sẽ có áp suất làm việc đến 400 bar tùy thuộc từng loại bơm

Công suất của trạm nguồn thủy lực phụ thuộc vào lưu lượng dầu ra và áp suất làm việc.

****************************************************************************************************

Nên khách hàng cân nhắc trước khi lựa chọn. Khách hàng có thể tìm hiểu thêm các loại bộ nguồn thủy lực khác ở link dưới

Bộ nguồn thủy lực 2.2kw bơm VP 1 van

Bộ nguồn thủy lực  3.7 KW bơm VP 1 van

Bộ nguồn thủy lực 3.7 Kw bơm VP 2 van

Bộ nguồn thủy lực 5.5Kw bơm bánh răng 3 van

Bộ nguồn thủy lực mini 220V

Bộ nguồn thủy lực 2.2 Kw có chỉnh lưu lượng áp suất

Bộ nguồn thủy lực 2.2kw bơm VP

Cung cấp bộ nguồn thủy lực giá tốt nhất thị trường

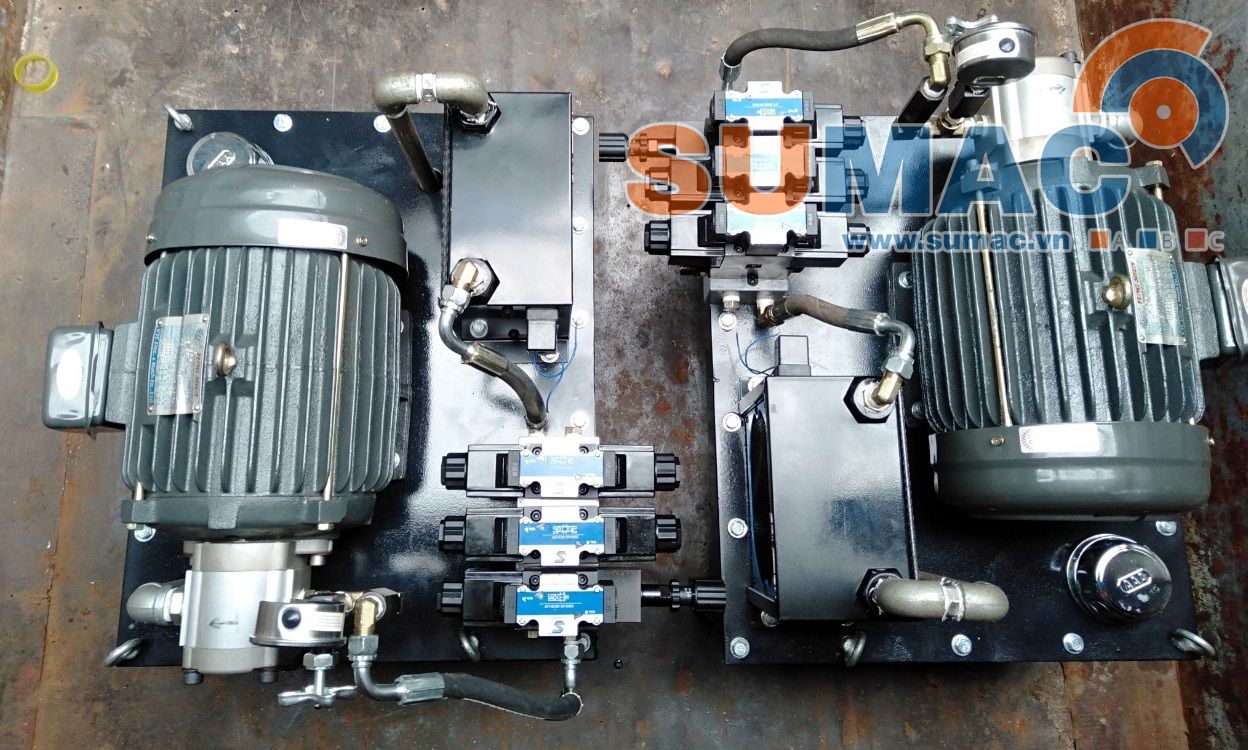

Hình 7. Bộ nguồn thủy lực 3.7kw - 2 van điện điều khiển 2 xylanh độc lập



Bộ nguồn thủy lực 3.7kw

Hình 8. Bộ nguồn thủy lực 3.7kw - 1 van điện điều khiển 1 xylanh 2 chiều



Giao hàng bộ nguồn thủy lực 3.7kw 2 van điện

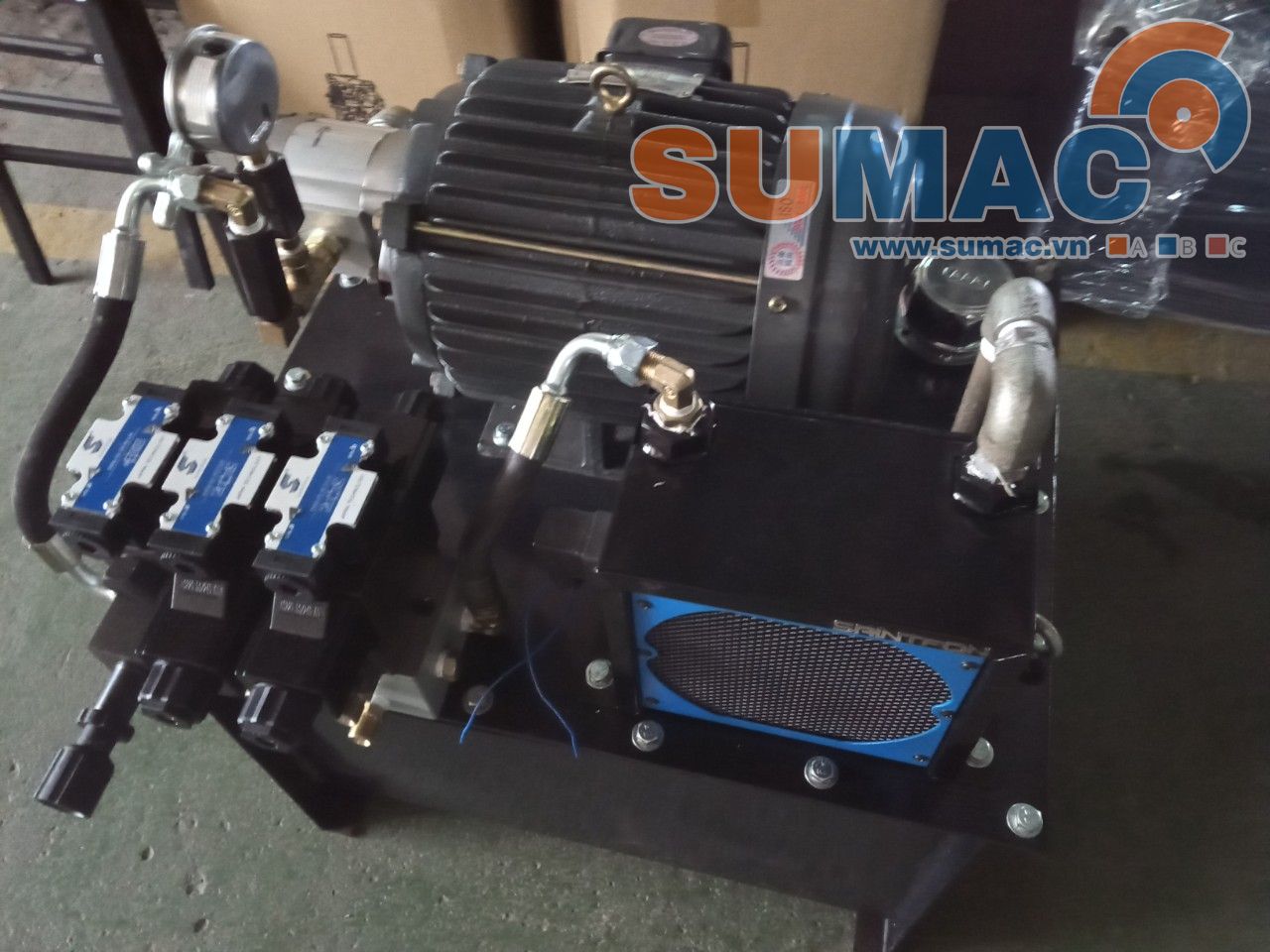

Hình 9. Bộ nguồn thủy lực 3.7kw
