Cấu tạo bộ nguồn thủy lực mini: Chi tiết từng bộ phận & nguyên lý hoạt động

2026-04-25 10:35:21

Cấu tạo bộ nguồn thủy lực mini

Bộ nguồn thủy lực mini là thiết bị không thể thiếu trong các hệ thống như thang nâng, bàn nâng, máy ép, xe nâng.

Tuy có kích thước nhỏ gọn nhưng cấu tạo của nó lại rất khoa học, đảm bảo khả năng tạo áp suất mạnh và hoạt động ổn định.

Trong bài viết này, chúng ta sẽ phân tích chi tiết cấu tạo bộ nguồn thủy lực mini, giúp bạn hiểu rõ để lựa chọn và sử dụng hiệu quả.

Bộ nguồn thủy lực mini là gì?

Bộ nguồn thủy lực mini (Mini Hydraulic Power Unit) là hệ thống tích hợp gồm:

1. Động cơ điện
2. Bơm thủy lực
3. Bình dầu
4. Van điều khiển

Chức năng chính: tạo áp suất dầu để vận hành xi lanh thủy lực

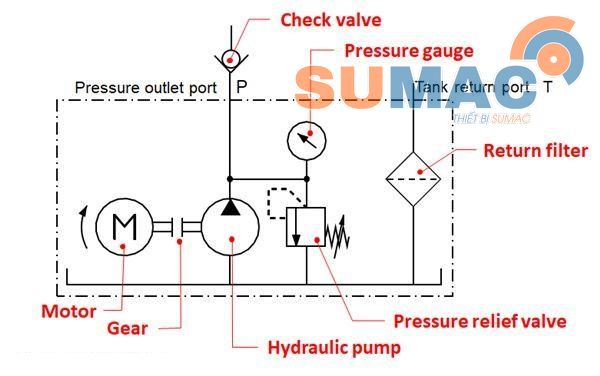

Cấu tạo bộ nguồn thủy lực mini gồm những gì?

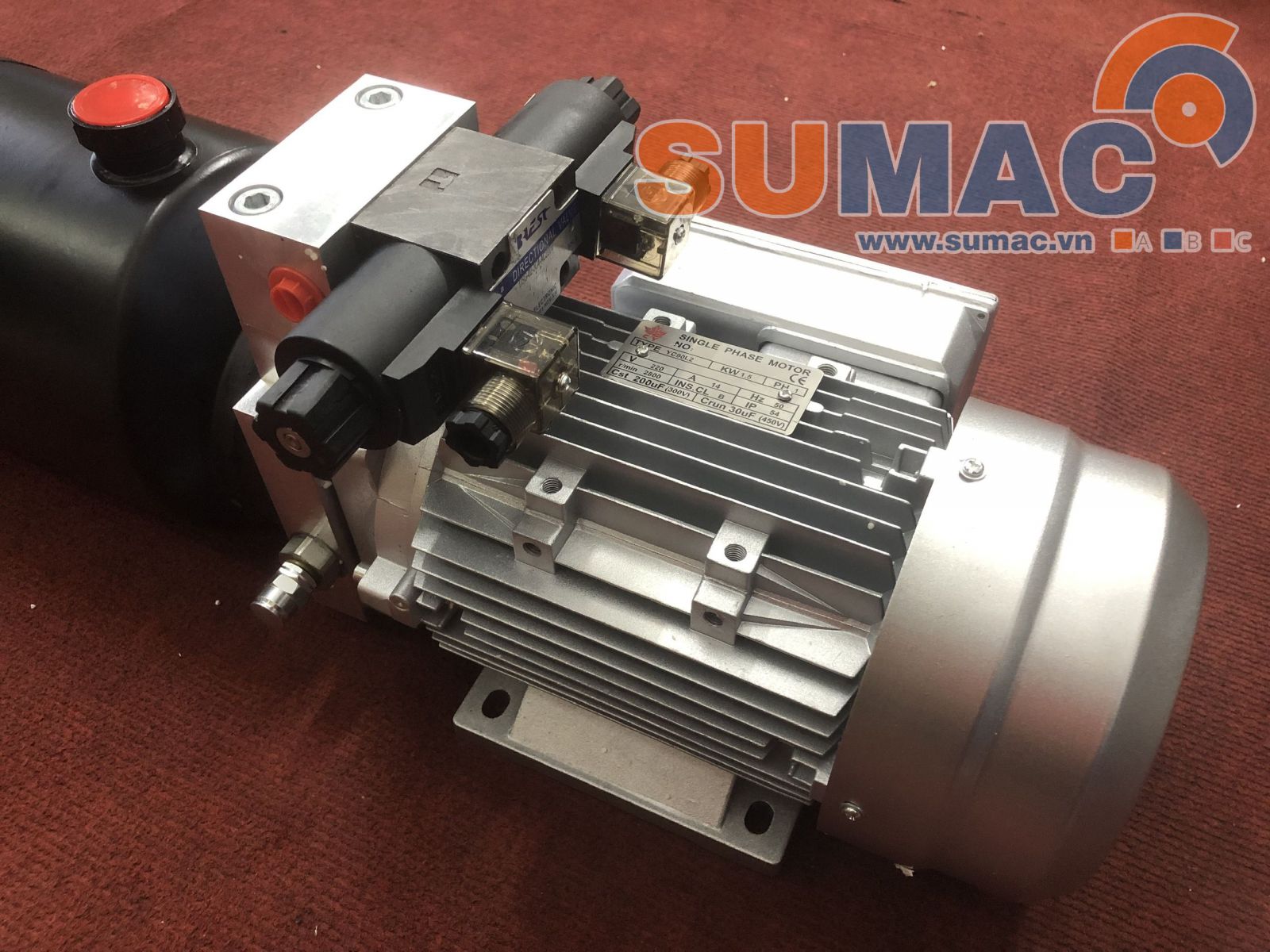

1. Động cơ điện (Motor)

Đây là bộ phận tạo chuyển động quay cho toàn hệ thống.

Đặc điểm:

- Điện áp: 12V, 24V, 220V, 380V

- Công suất: 0.75kW – 3kW

- Thiết kế nhỏ gọn

Vai trò:

- Truyền động cho bơm thủy lực hoạt động

Bơm thủy lực

Bơm là thành phần quan trọng nhất trong bộ nguồn.

Các loại bơm phổ biến:

- Bơm bánh răng

- Bơm piston

- Bơm cánh gạt

Chức năng:
- Hút dầu từ bình và tạo áp suất cao

Bình chứa dầu (Tank dầu)

Bình dầu dùng để chứa và làm mát dầu thủy lực.

Đặc điểm:

- Dung tích: 5L – 30L

- Chất liệu: thép hoặc nhôm

Vai trò:

- Dự trữ dầu

- Giải nhiệt

- Tách bọt khí

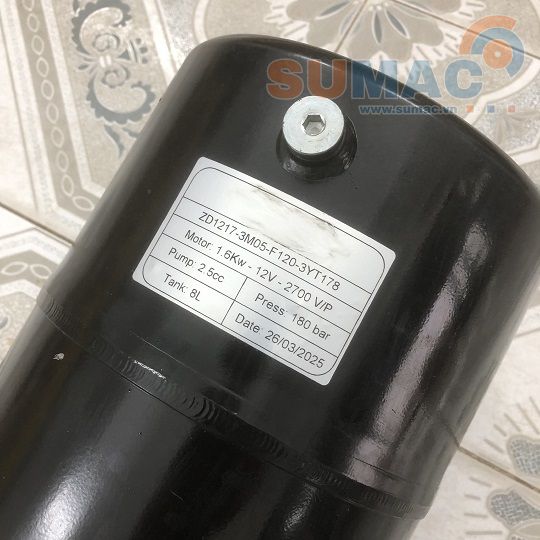

Trên thùng dầu thường ghi các thông số kỹ thuật bộ nguồn mini

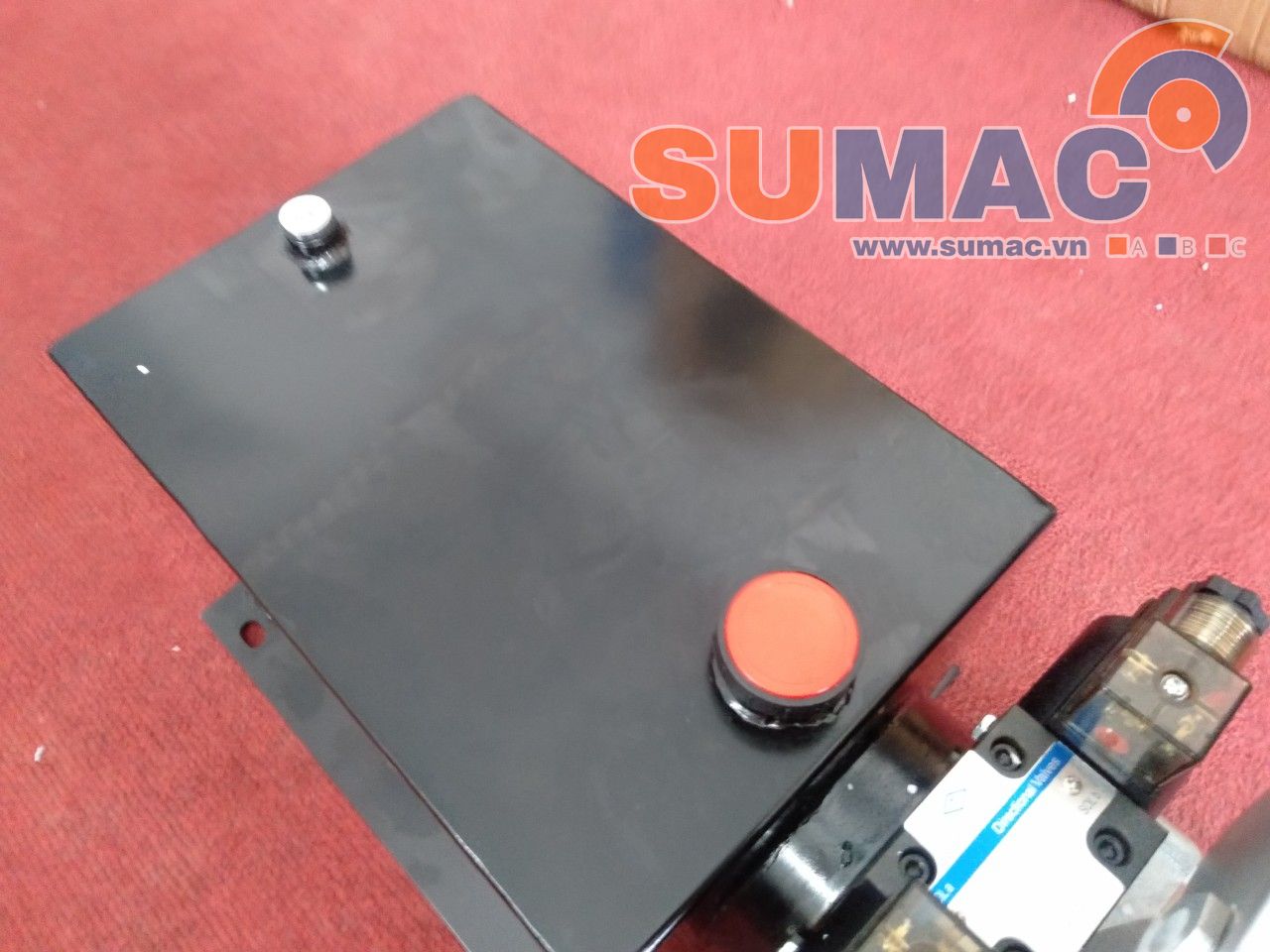

Thùng dầu có 2 loại tròn và chữ nhật có dung tích từ 5-30L

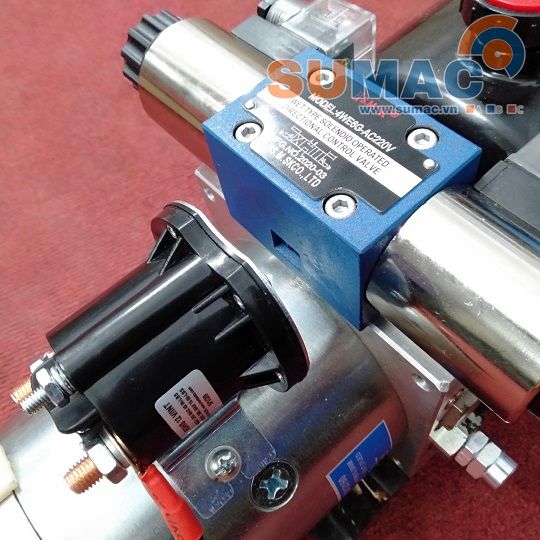

Van thủy lực

Hệ thống van giúp điều khiển dòng dầu.

Gồm các loại:

- Van điện từ

- Van một chiều

- Van an toàn

- Van điều áp

Đây là bộ phận quyết định độ an toàn và chính xác

Bộ lọc dầu

Lọc dầu giúp giữ cho hệ thống sạch.

Chức năng:

- Loại bỏ cặn bẩn

- Tăng tuổi thọ thiết bị

Đồng hồ áp suất

- Hiển thị áp suất hệ thống

- Giúp kiểm soát vận hành

Đường ống và phụ kiện

Bao gồm:

- Ống dẫn dầu

- Khớp nối

- Đầu nối nhanh

Giúp kết nối toàn hệ thống

Nguyên lý hoạt động của bộ nguồn thủy lực mini

Quy trình hoạt động diễn ra như sau:

- Động cơ quay

- Bơm hút dầu từ bình

- Dầu được nén tạo áp suất

- Van điều khiển hướng dòng dầu

- Xi lanh nhận dầu và hoạt động

Khi ngừng, dầu quay về bình chứa

Ưu điểm của bộ nguồn thủy lực mini

- Thiết kế nhỏ gọn

- Dễ lắp đặt

- Chi phí thấp

- Hoạt động ổn định

- Phù hợp nhiều ứng dụng

Ứng dụng thực tế

Bộ nguồn thủy lực mini được sử dụng rộng rãi trong:

- Thang nâng hàng

- Bàn nâng thủy lực

- Xe nâng điện

- Máy ép thủy lực

- Dock nâng container

Câu hỏi thường gặp

Bộ nguồn thủy lực mini có bền không ?

- Tuổi thọ trung bình 3–5 năm nếu sử dụng đúng cách

Có thể thay đổi cấu hình không?

- Có thể thiết kế theo yêu cầu

Nên dùng điện áp nào?

- Bộ nguồn thủy lực mini 12V : di động

- Bộ nguồn thủy lực mini 220V: phổ thông

- Bộ nguồn thủy lực mini 380V: công nghiệp
