Xi lanh khí tròn TGM

Xi lanh tròn khí nén TGM:

Xi lanh khí là các thiết bị cơ học sử dụng khí nén tác động lên pít-tông bên trong xi lanh để di chuyển theo hướng mong muốn. Chất liệu vận hành trong bộ truyền động khí nén chỉ đơn giản là không khí.

Thông số kỹ thuật xi lanh tròn khí nén TGM

+ Đường kính xi lanh : 20 mm ~40 mm

+ Lưu chất: Khí nén

+ Nhiệt độ làm việc : -10 độ C – 60 độ C.

+ Áp suất max: 1.35 MPa

+ Áp suất làm việc: 0.1 MPa – 0.9 MPa

+ Tốc độ: 30 mm/s – 800 mm/s.

+ Hành trình: Từ 25 mm- 500 mm

+ Các loại model khác : TGMD - xi lanh hai đầu không chỉnh, TGMJ xi lanh hai đầu có chỉnh

  TGSM xi lanh có lò xo ...

Phụ kiện bao gồm:

+ Ống dẫn khí: Ống được chia thành ống cứng với ống nhôm, ống đồng và ống mềm với PU, PE, PA. Ống có cỡ phi từ 4-16 và nhiều màu sắc khác nhau. Ống PU của STNC sản xuất được đánh giá khá phù hợp khi ống mềm, dẻo.

+ Co nối kết nối ống hơi và xi lanh: Co có nhiều loại với kiểu dáng, chất liệu khác nhau, khách có thể chọn YPL, YPX, YPC, YPB, YPD…

+ Ốc bít, giảm thanh, sensoir, đồng hồ đo áp suất khí.....

CẤU TẠO CỦA XI LANH TRÒN KHÍ NÉN TGM

- Vỏ xi lanh: Là bộ phận chính chịu áp lực của khí nén. Vỏ xi lanh thường được làm từ vật liệu thép hoặc hợp kim nhôm, có khả năng chống ăn mòn tốt, Vỏ xi lanh có đường kính từ 20mm đến 40mm

- Piston: Là bộ phận chuyển động trong xi lanh, được thiết kế để di chuyển lên xuống nhờ vào áp lực khí nén. Piston thường được làm từ các vật liệu có độ bền cao để chịu được va đập và ma sát trong quá trình hoạt động.

- Ty xi lanh: Ty xilanh được làm bằng thép cứng đặc, mạ Crom, Ty xi lanh khí có đường kính từ 8mm đến 16mm

NGUYÊN LÝ HOẠT ĐỘNG XI LANH KHÍ NÉN TRÒN

Nguyên lý hoạt động của xi lanh khí nén tròn TGM khá đơn giản nhưng hiệu quả. Khi khí nén được đưa vào trong thân xi lanh, áp lực khí tác động lên piston, khiến piston di chuyển. Sự di chuyển này có thể tạo ra các lực đẩy hoặc kéo cần thiết cho quá trình sản xuất.

Khi van điều khiển mở, khí nén sẽ chảy vào bên trong xi lanh, gây áp lực lên mặt của piston. Điều này làm cho piston di chuyển theo hướng nhất định. Khi van điều khiển đóng lại, khí nén sẽ được hút ra, và piston trở về vị trí ban đầu nhờ vào lực hồi phục.

ƯU ĐIỂM CỦA VIỆC SỬ DỤNG XI LANH KHÍ NÉN

Sử dụng xi lanh khí nén TGM mang lại nhiều lợi ích cho quy trình sản xuất. Một số lợi ích tiêu biểu bao gồm:

- Tăng cường hiệu suất làm việc: Với khả năng hoạt động liên tục và mạnh mẽ, xi lanh khí nén TGM giúp tăng năng suất lao động.

- Tiết kiệm năng lượng: Các thiết kế tiết kiệm năng lượng giúp giảm thiểu chi phí vận hành cho doanh nghiệp.

- Độ bền cao: Với vật liệu chất lượng và tính năng chống ăn mòn, xi lanh có tuổi thọ dài hạn, giảm chi phí bảo trì.

Việc hiểu rõ cấu tạo và nguyên lý hoạt động của xi lanh khí nén TGM sẽ giúp người dùng có thể khai thác tối đa hiệu quả sử dụng sản phẩm này trong mọi lĩnh vực.

ỨNG DỤNG CỦA XI LANH KHÍ NÉN TRÒN TGM TRONG CÔNG NGHIỆP

Nhờ vào tính linh hoạt và khả năng thích ứng, sản phẩm này được sử dụng rộng rãi trong nhiều ứng dụng.

Ngành chế biến thực phẩm

Trong ngành chế biến thực phẩm, xi lanh khí nén tròn TGM thường được sử dụng trong các dây chuyền sản xuất tự động. Chúng giúp thực hiện các thao tác như nâng hạ, di chuyển và đóng gói sản phẩm mà không cần sự can thiệp của con người.

Sử dụng khí nén trong ngành thực phẩm không chỉ đảm bảo vệ sinh an toàn thực phẩm mà còn tăng hiệu suất sản xuất. Hệ thống khí nén giúp giảm thiểu nguy cơ ô nhiễm, đồng thời tạo ra môi trường làm việc an toàn cho nhân viên.

Ngành sản xuất ô tô

Xi lanh khí nén tròn TGM đóng vai trò rất quan trọng trong ngành sản xuất ô tô. Trong các dây chuyền lắp ráp, chúng được sử dụng để thực hiện các thao tác như nâng dỡ linh kiện lớn, kéo các bộ phận lại với nhau và hỗ trợ trong quy trình sơn.

Điều đáng chú ý là, với khả năng hoạt động mạnh mẽ và ổn định, xi lanh khí nén giúp giảm thiểu thời gian sản xuất và tăng cường độ chính xác trong từng bước lắp ráp, từ đó nâng cao chất lượng sản phẩm cuối cùng.

Ngành điện tử

Trong ngành điện tử, xi lanh khí nén tròn TGM cũng được ứng dụng khá phổ biến. Chúng được sử dụng để thực hiện các công việc như lắp ráp, kiểm tra và đóng gói các sản phẩm điện tử. Việc sử dụng xi lanh khí nén giúp tăng tốc độ sản xuất, đồng thời đảm bảo độ chính xác trong từng thao tác.

Hơn nữa, nhờ vào công nghệ tiên tiến, các mô hình xi lanh khí nén TGM hiện nay thường được trang bị cảm biến và bộ điều khiển thông minh, giúp người dùng dễ dàng theo dõi và điều chỉnh quy trình sản xuất một cách hiệu quả.

Như vậy, với những ứng dụng đa dạng trong nhiều lĩnh vực, xi lanh khí nén đã chứng minh giá trị của mình trong nền kinh tế hiện đại.

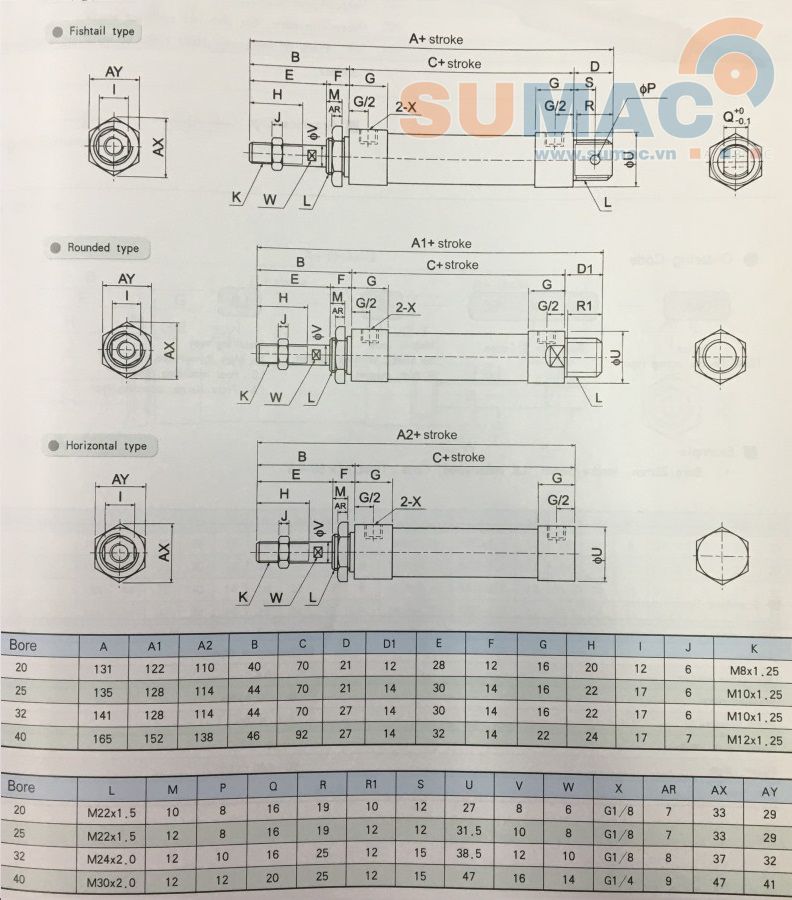

BẢN VẼ THÔNG SỐ KỸ THUẬT XI LANH TRÒN TGM

MUA XI LANH KHÍ TRÒN, XI LANH KHÍ Ở ĐÂU ?

Khi lựa chọn xi lanh tròn TGM, bạn cần xem xét các yếu tố như tải trọng, áp lực làm việc, không gian lắp đặt và loại ứng dụng.

Để có sự lựa chọn chính xác, quý khách hàng liên hệ với Máy và thiết bị Sumac tư vấn quý khách hàng lựa chọn xi lanh phù hợp nhu cầu sử dụng.

Sumac là đơn vị cung cấp các loại xi lanh thủy lực , xi lanh khí nén các loại ...

- Xi lanh khí nén tròn TGM20

- Xi lanh khí nén tròn TGM25

- Xi lanh khí nén tròn TGM32

- Xi lanh khí nén tròn TGM40

- GIÁ XI LANH KHÍ TGM TẠI ĐÂY
