Máy ép thủy lực chữ H khung kín 30 tấn

Thông số kỹ thuật Máy ép thủy lực chữ H khung kín 30 tấn

- Công suất: 4kw

- Lực ép tối đa: 30 tấn

- Hành trình xilanh ép phôi: 100 mm

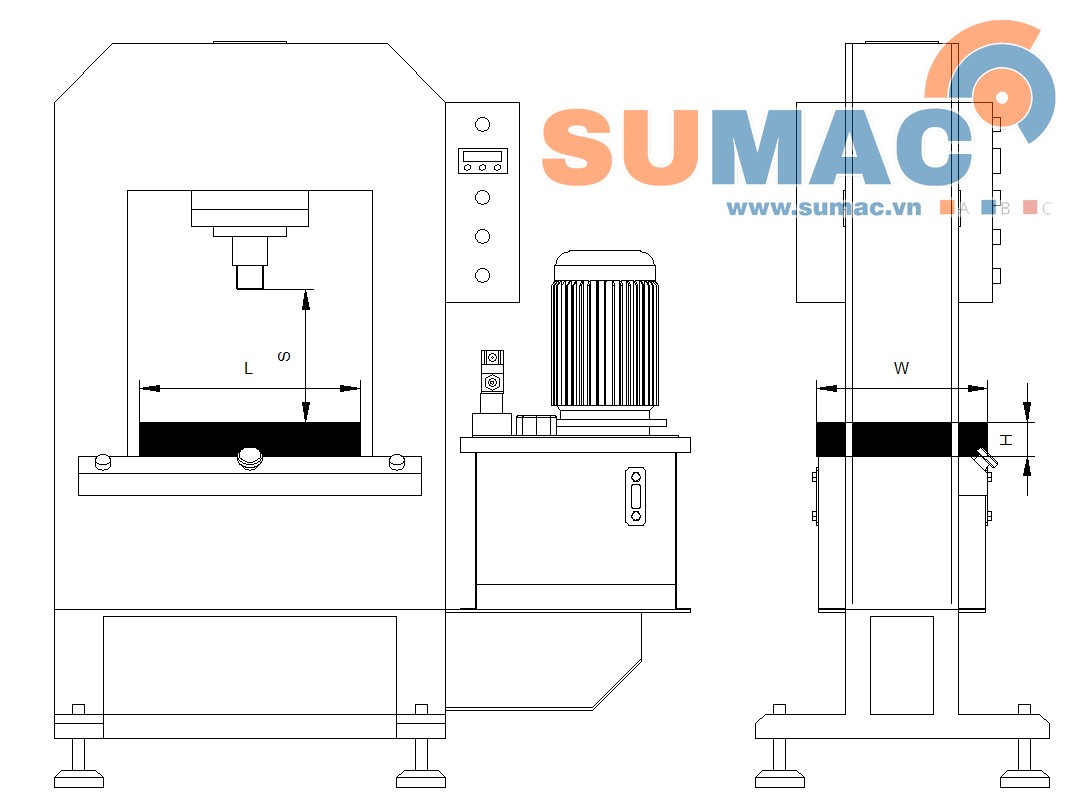

- Kích thước bàn ép: (L×W×H): 450×350×70 mm

- Khoảng sáng: S = 300~ 400 mm

- Tốc độ ép: ~16 mm/s

- Tốc độ xilanh đi lên: ~22 mm/s

- Điều khiển: Tay/Tự động

- Điện áp sử dụng: 3 pha, 380V – 50Hz

Nguyên lý làm việc máy ép thủy lực chữ H khung kín 30 tấn

- Chế độ tay : Vặn giữ nút Lên/xuống để điều chỉnh xilanh lên xuống

- Chế độ tự động: Xy lanh tự động ép xuống và tự động đi lên theo thời gian đặt

- Cảm biến an toàn cao: 200mm

- Khung bảo vệ có thể mở ra vào hoặc lên/ xuống bằng tay hoặc xi lanh khí nén

Xuất xứ máy ép thủy lực chữ H khung kín

- Động cơ điện: Elektrim – Singapore

- Bơm thủy lực: Joyang – Hàn Quốc

- Van thủy lực: Ashun – Đài Loan

- Xilanh thủy lực, kết cấu thép: Sumac - Việt Nam

- Thiết bị điện: Schneider, Hanyoung, Mitsubishi, Omron, DELIXI, LS, Autonic

- Phụ kiện: Trung Quốc
- Lắp dựng:  Sumac - Việt Nam

Cấu tạo máy ép thủy lực chữ H 30 tấn

1. KHUNG THÂN MÁY CHỮ H

Khung thân của máy ép thuỷ lực chữ H là tổ hợp hai khung đứng, dầm trên, dầm dưới liên kết kín với nhau.

Khung máy có thể ở dạng liên kết giữa nhiều tấm liền hoặc liên kết với nhau nhờ mối hàn

Thân máy của máy ép sử dụng thép SS400, CT3 hoặc các mác thép khác tương đương.

Những lưu ý khi thiết kế khung thân máy ép: độ dày tôn thép, thiết kế hài hoà có thẩm mỹ, mối hàn cần đảm bảo không dị tật, không nứt vỡ do tồn tại ứng suất dư

2. TRẠM NGUỒN THUỶ LƯC MÁY CHỮ H

Trạm nguồn thủy lực là bộ phận vô cùng quan trọng. Nó không riêng lẻ mà là sự kết hợp của nhiều chi tiết, phụ kiện, thiết bị để tạo nên bộ nguồn thủy lực hoàn chỉnh.

Chức năng của trạm nguồn thuỷ lực là chuyển hóa năng lượng điện năng được cấp thành năng lượng  áp lực và cung cấp dầu, chất lỏng vào hệ thống và giúp xilanh làm việc theo một phương và sinh ra lực kéo nén.

Cụm van thuỷ lực của máy ép

Trạm nguồn thuỷ lực được thiết kế có đồng hồ hiển thị áp suất và van chỉnh áp suất vươn ra phía trước để dễ quan sát và điều chỉnh áp suất

Nhiều công việc yêu cầu chỉnh lực ép liên tục, tương đương với chỉnh áp suất liên tục. Nên đồng hồ và công tắc áp suất là chi tiết rất cần thiết với các loại máy này

3. XILANH THUỶ LỰC MÁY CHỮ H

Với máy ép này lực ép của xilanh có thể điều chỉnh 0 ~ 30 tấn.

Phía trước khung vực làm việc được bố trí tấm mica chắn di vật, di chuyển lên xuống nhờ xilanh khí nén

4. TỦ ĐIỆN CỦA MÁY ÉP THUỶ LỰC

Máy ép thuỷ lực này có thông số tủ điện như sau:

- Công suất: 4kw

- Chế độ làm việc: Tay/Tự động

- Các nút điều khiển cơ bản: công tắc tắt mở, nút dừng khẩn cấp, nút chạy máy

- Các nút hiển thị: đèn báo pha

- Timer điều chỉnh thời gian ép

- Cảm biến an toàn

5. BÀN MÁY ÉP CHỨ H

Bàn máy ép của máy ép thuỷ lực có thể làm bằng các loại thép thông thường như CT3.

Với một số sản phẩm ép cục bộ thì bàn máy ép có thể làm bằng vật liệu cứng hơn như: C45, SKD, SC45, 40X.v.v

Trên đây là các vật liệu thép hợp kim - nhiệt luyện tạo độ cứng

MUA MÁY ÉP THỦY LỰC CHỮ H KHUNG KÍN 30 TẤN Ở ĐÂU?

Sumac hiện tại là đơn vị chuyên chế tạo máy ép thủy lực chuyên nghiệp theo yêu cầu.

Giao hàng ship cod toàn quốc tại Hà Nội, tại Bắc Ninh, tại Bắc Giang, tại Lạng sơn, tại Hải Phòng, tại Hưng Yên,

tại Hải Dương, tại Hà Nam, tại Nam Định, tại Ninh Bình, tại Thanh Hóa, tại Nghệ An, tại Hà Tĩnh, tại Quảng Trị,

 tại Vĩnh Phúc, tại Thái Nguyên, tại Phú Thọ, tại Tuyên Quàng, tại Lào Cai, tại Yến Bái,

.v.v. và các tỉnh khác tại Khu vực Miền Bắc và Miền Nam
