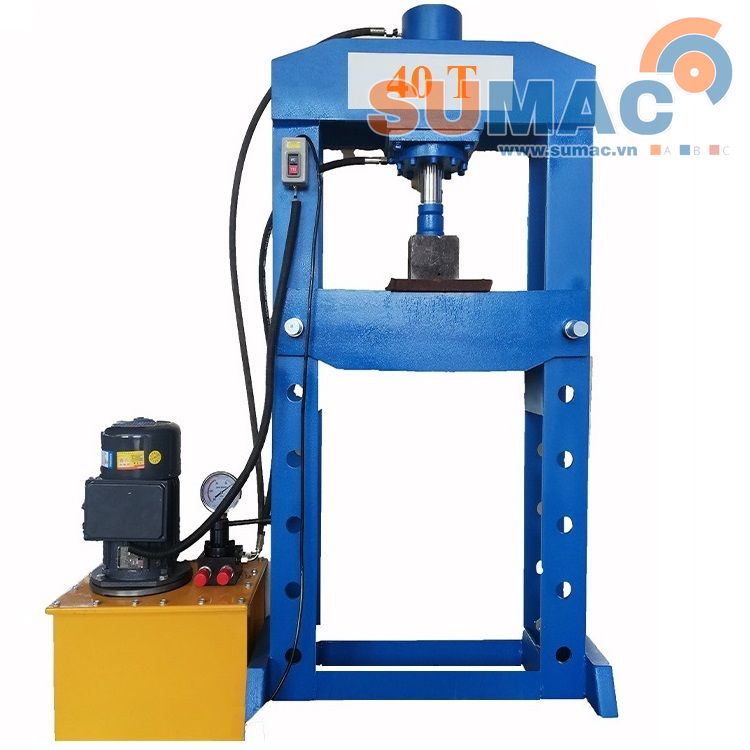

Máy ép thủy lực 40 tấn

THÔNG SỐ KỸ THUẬT MÁY ÉP 40 TẤN

- Công suất: 1.5 - 4kw

- Kiểu máy: Chữ H, khung kín, 4 trụ

- Điện áp sử dụng: 220/380V-50Hz

- Lực ép: 40 tấn

TỔNG QUAN VỀ MÁY ÉP THỦY LỰC CHỮ H

Máy ép thủy lực chữ H (hay còn gọi là máy ép thủy lực đôi chữ H) là một loại máy ép thủy lực được thiết kế để đưa ra lực ép kép từ hai hướng, giúp tăng hiệu suất ép và giảm thời gian sản xuất. Thiết kế của máy ép thủy lực chữ H giúp đảm bảo sự đồng đều của lực ép trên toàn bộ bề mặt sản phẩm, từ đó đảm bảo chất lượng sản phẩm sau khi ép. Máy ép thủy lực chữ H thường được sử dụng trong ngành công nghiệp để sản xuất các sản phẩm bằng các vật liệu như kim loại, nhựa, cao su, gỗ, vv.

Phân loại máy ép thủy lực chữ H

Máy ép thủy lực chữ H có thể được phân loại dựa trên nhiều yếu tố khác nhau, chẳng hạn như:

1. Dựa trên lực ép: Máy ép thủy lực chữ H có thể được phân loại theo lực ép của nó, ví dụ như máy ép có lực ép 100 tấn, 200 tấn, 500 tấn, vv.

2. Dựa trên số lượng trục: Máy ép thủy lực chữ H có thể được phân loại dựa trên số lượng trục, bao gồm máy ép đơn trục chữ H và máy ép đôi trục chữ H.

3. Dựa trên kích thước: Máy ép thủy lực chữ H có thể được phân loại dựa trên kích thước của bàn ép, ví dụ như máy ép chữ H mini, máy ép chữ H trung bình, máy ép chữ H lớn,

4. Dựa trên ứng dụng: Máy ép thủy lực chữ H cũng có thể được phân loại dựa trên ứng dụng của nó, ví dụ như máy ép thủy lực chữ H dùng trong sản xuất kim loại, máy ép thủy lực chữ H dùng trong sản xuất gỗ, vv.

Tùy thuộc vào nhu cầu sử dụng của người dùng, mỗi loại máy ép thủy lực chữ H có ưu điểm và hạn chế khác nhau và được thiết kế để phù hợp với các ứng dụng khác nhau.

H1. Máy ép thủy lực chữ H xilanh có thể di chuyển ngang

H2. Máy ép thủy lực chữ H xilanh cố định

CẤU TẠO MÁY ÉP THỦY LỰC 40 TẤN

- Thân máy: máy ép thủy lực 40 tấn được thiết kế bằng tổ hợp thép kết cấu chắc chắn

Khung máy có thể kiểu chữ H, khung kín, hoặc khung máy 4 trụ

- Trạm nguồn thủy lực: thông thường máy ép thủy lực 40 tấn sẽ được lắp trạm nguồn mini

Với việc lắp bộ nguồn mini thì máy ép thủy lưc 40 tấn có giá cạnh tranh.

Tuy nhiên, trong tường hợp máy hoạt động liên tục nhiều giờ hoặc cần ép tốc độ cao sẽ dùng bộ nguồn có công suất cao hơn

- Xilanh thủy lực: đây là cơ cấu chấp hành của máy ép thủy lực có lực ép tối đa 40 TẤN

PHÂN LOẠI MÁY ÉP THỦY LỰC 40 TẤN

Máy ép thủy lực 40 tấn chữ H

Máy ép thủy lực 40 tấn khung kín

Máy ép thủy lực 40 tấn 4 trụ

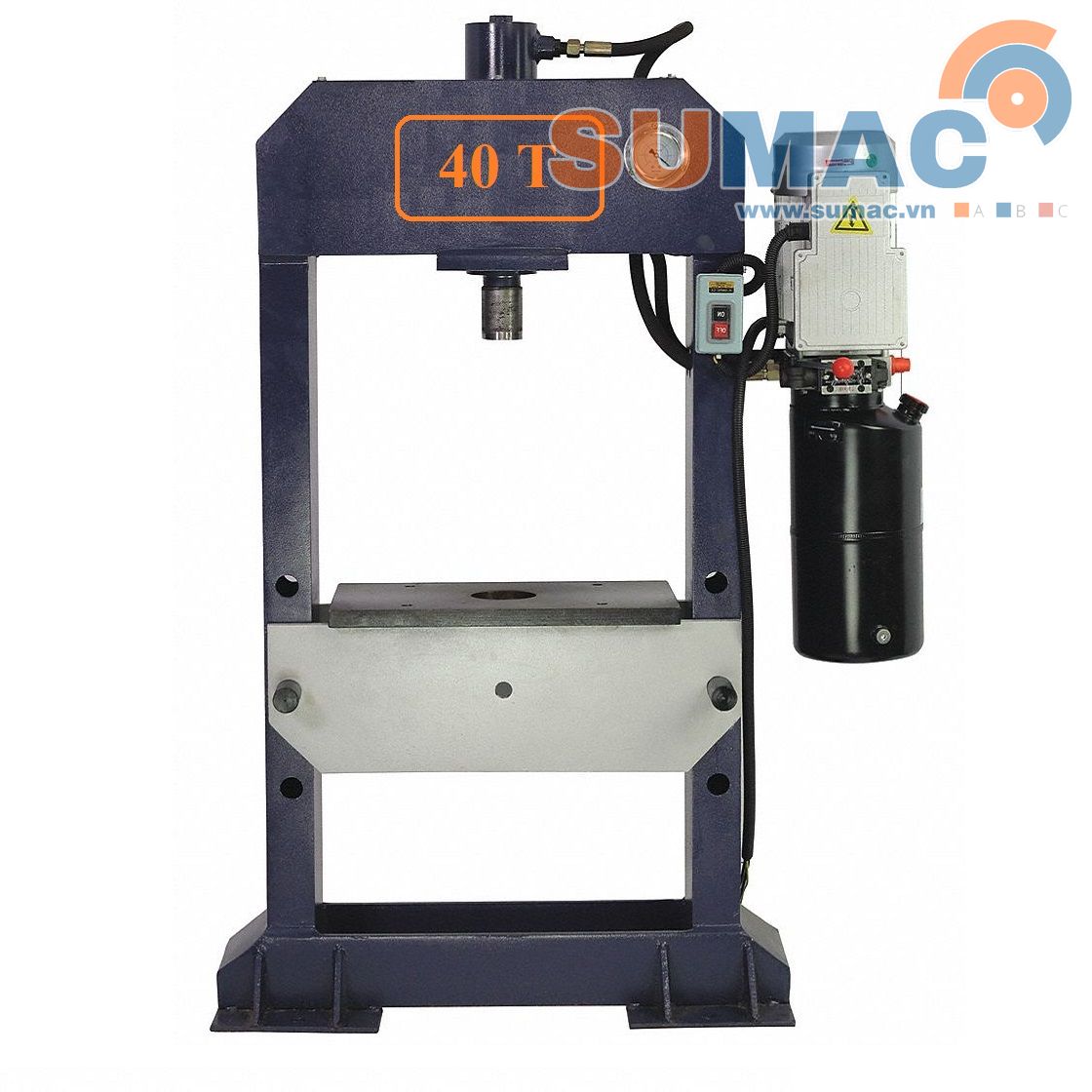

H3. Máy ép thủy lực chữ H nguồn mini

Cấu tạo máy ép thủy lực chữ H

1. KHUNG MÁY ÉP THỦY LỰC CHỮ H

Khung máy ép thủy lực chữ H được làm bằng thép SS400, khung đứng của máy được chấn thành hộp chữ U liên kết với dầm trên và chân máy bằng liên kết mối hàn.

Trong một số trường hợp các bộ phận thân máy ép chữ H sẽ được liên kết với nhau bởi bulông ren lửng.

Hai dầm đứng bàn máy ép thủy lực được thiết kế có thể tháo rời di chuyển lên xuống để phù hợp với từng loại sản phẩm ép.

Bàn máy ép được làm bằng thép S50C, tôi cao tần để tăng độ cứng

H2. LỖ ĐỊNH VỊ CHÂN MÁY - CHỐT THÁO LẮP BÀN MÁY - MÓC DI CHUYỂN BÀN MÁY

2. XILANH CỦA MÁY ÉP THỦY LỰC CHỮ H

Xilanh của máy ép thủy lực chữ H thường có hành trình ngắn từ 100mm đến 300mm. Lực ép của xilanh tùy thuộc vào công việc.

Lực ép của máy ép chữ H: 5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn, 30 tấn, 40 tấn, 50 tấn, 60 tấn, 80 tấn, 100 tấn đến hàng trăm tấn

3. BỘ NGUỒN THỦY LỰC CỦA MÁY ÉP THỦY LỰC CHỮ H

Máy ép thủy lực chữ H thường làm việc với tần xuất thấp nên không yêu cầu năng suất. Để giảm giá thành máy thì bộ nguồn thủy lực của máy ép chữ H được thiết kế kiểu bộ nguồn mini.

Công suất của bộ nguồn thủy lực chữ H thường từ 1.5kw trở lên, điện áp sử dụng 1 pha 220V hoặc 3 pha 220/380V

4. BỘ PHẦN ĐIỀU KHIỂN XILANH, BỘ PHÂN NÂNG HẠ BÀN MÁY

Xilanh của máy ép có thể điều khiển lên xuống bằng van gạt tay hoặc van điện.

Trong trường hợp xilanh của máy ép điều khiển bằng van điện sẽ dùng nút bấm/ chân đạp/ hoặc tủ điện nếu có yêu cầu thêm

Bộ phận nâng hạ bàn máy trong một số trường hợp dùng tay quay cáp hoặc xích cẩu dùng xilanh để nâng hạ bàn ép

XUẤT XỨ THIẾT BỊ CỦA MÁY ÉP CHỮ H 100 TẤN

- Động cơ điện: Vihem/Hồng Ký – Việt Nam
- Bơm thủy lực: Joyang - Hàn Quốc
- Van thủy lực: Taizhou – Trung Quốc
- Phụ kiện: Trung Quốc
- Kết cấu thép, lắp đặt: Việt Nam

PHÂN LOẠI MÁY ÉP THỦY LỰC CHỮ H

- Máy ép chữ H 5 tấn, Máy ép chữ H 10 tấn, Máy ép chữ H 15 tấn

- Máy ép chữ H 20 tấn, Máy ép chữ H 25 tấn, Máy ép chữ H 30 tấn

- Máy ép chữ H 35 tấn, Máy ép chữ H 40 tấn, - Máy ép chữ H 45 tấn

- Máy ép chữ H 50 tấn, Máy ép chữ H 55 tấn, Máy ép chữ H 60 tấn

- Máy ép chữ H 65 tấn, Máy ép chữ H 70 tấn, Máy ép chữ H 75 tấn

- Máy ép chữ H 80 tấn, Máy ép chữ H 85 tấn, Máy ép chữ H 90 tấn

- Máy ép chữ H 100 tấn, Máy ép chữ H 115 tấn, Máy ép chữ H 120 tấn

Những thông số nào cần biết khi đặt máy ép thủy lực chữ H

- Lực ép (tấn)

- Hành trình xilanh thủy lực (mm)

- Khoảng sáng của máy (mm) là khoảng cách từ đầu ty xilanh đến bàn máy ép

- Công suất động cơ (kw), điện áp sử dụng (V)

- Chiều rộng lòng máy (mm)
