Kích thủy lực- con đội ô tô

Kích thủy lực- con đội ô tô

- Kích thủy lực (hyraulic jack) hay với tên gọi khác là con đội ô tô là một thiết bị cơ học sử dụng nguyê lý thủy lực để nâng các vật nặng có trọng tải lớn, cồng kềnh lên đến hàng chục, hàng trăm tấn. Có thể nói đây là dụng cụ hữu ích phổ biến không thể thiếu trong các tiệm sửa chữa garage ô tô hay sản xuất, sửa chữa máy móc công nghiệp.

Cấu tạo kích thủy lực

1. Xi-lanh thủy lực: Là bộ phận chứa dầu thủy lực, giúp tạo ra lực đẩy.
2. Piston: Di chuyển trong xi-lanh để tạo ra lực nâng.
3. Bơm thủy lực: Bơm dầu vào xi-lanh để tạo ra áp lực cần thiết.
4. Cần điều khiển: Giúp điều khiển việc nạp và xả dầu vào/ra khỏi xi-lanh, từ đó kiểm soát quá trình nâng hạ.

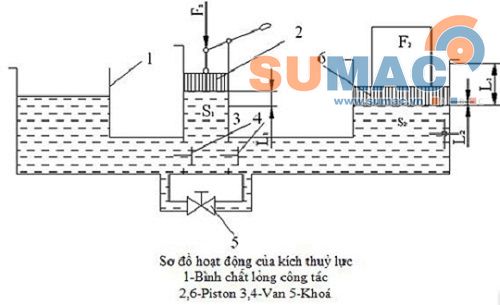

Nguyên lý hoạt động Kích thủy lực, con độn ô tô

Kích con đội thủy lực hoạt động phụ thuộc vào lực tạo ra bởi áp lực và cơ chế hoạt động chỉ sử dụng bằng Piston.

• Cơ chế đẩy lên: Khi Piston (2) dịch chuyển về phía dưới một đoạn L1, van một chiều (3) được đóng lại và chất lỏng trong bình công tắc 1 đi vào xilanh nâng qua van một chiều (4). Khi đó Piston (6) và vật tải F2 (ví dụ như ô tô) sẽ được nâng lên một đoạn L2.
• Cơ chế hạ xuống: Khi Piston (2) dịch chuyển về phía trên, van một chiều (4) đóng lại và Sau đó Piston (2) hạ xuống một đoạn L2. Muốn hạ Piston kích thủy lực số (6) và vật tải F2 (ví dụ như ô tô) xuống, chúng ta cần phải hạ khóa (5) để nối thông xilanh và bình chứa.

Con đội ô tô có nhiều đội trọng khác nhau, cùng với đó là độ cao tiêu chuẩn, sao cho phù hợp với mục đích sử dụng

Hình 1. Con đội ô tô 12 tấn

Thông số về đội trọng và chiều cao của từng con đội phổ biến:

- Kích thủy lực 6 tấn: Sức nâng của kích (đội trọng) là 6 tấn, chiều cao tối thiểu của kích là 180mm, Chiều cao tối đa là 355mm, phù hợp với các công việc nặng vừa phải.

- Kích thủy lực 10 tấn: Sức nâng của kích (đội trọng) là 10 tấn, chiều cao tối thiểu của kích là 220mm, Chiều cao tối đa là 385mm.

- Kích thủy lực 20 tấn: Sức nâng của kích (đội trọng) là 20 tấn, chiều cao tối thiểu của kích là 235mm, Chiều cao tối đa là 440mm.

- Kích thủy lực 32 tấn: Sức nâng của kích (đội trọng) là 32 tấn, chiều cao tối thiểu của kích là 205mm, Chiều cao tối đa là 455mm.

- Kích thủy lực 100 tấn: Sức nâng của kích (đội trọng) là 100 tấn, chiều cao tối thiểu của kích là 185mm, Chiều cao tối đa là 450mm

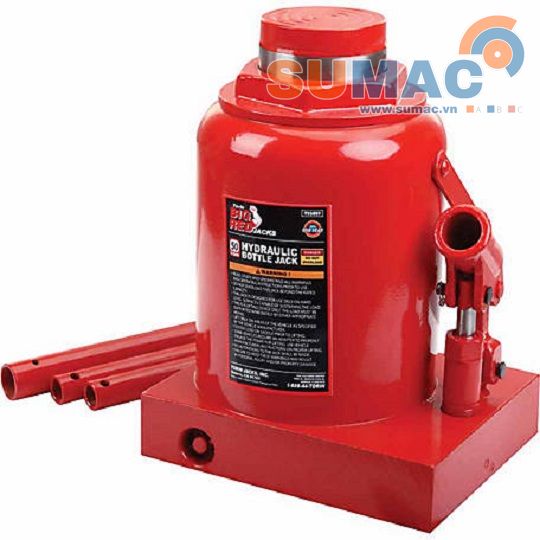

Hình 2. Con đội thủy lực 50 tấn

Phân loại kích thủy lực - con đội thủy lực

Phân loại kích thủy lực theo chiều nâng

1. Kích thủy lực 1 chiều

- Kích thủy lực 1 chiều là dạng con đội đơn thuần và phổ biến, được chuyên dụng để nâng - hạ các vật đội nặng theo chiều đứng (dọc). Kích thủy lực 1 chiều hoạt động dựa vào sự kết hợp của bơm tay hoặc bơm điện thủy lực 1 vòi dầu.

- Loại kích thủy lực 1 chiều này cho hành trình nâng và đội trọng tối ưu để giúp nâng hạ nhanh chóng và chính xác các thiết bị nặng, phổ biến nhất vẫn là đội trọng 1 - 1000 tấn.

2. Kích thủy lực 2 chiều

- Kích thủy lực 2 chiều là loại kích hoạt động theo 2 chiều (chủ yếu là chiều ngang), hoạt động tương tự như kích thủy lực 1 chiều là dùng để nâng - hạ thiết bị nặng từ vài tấn đến vài chục tới vài trăm tấn. Hành trình nâng từ trung bình 50mm - 300mm.

Tuy nhiên, Loại kích này muốn hoạt động được phải sử dụng bơm điện thủy lực 2 vòi dầu.

Phân loại kích thủy lực theo hình dáng

1. Con đội thường

Con đội thường là loại kích 1 chiều, được sử dụng rất nhiều trong các xưởng sửa chữa ô tô vì tính tiện dụng và đơn giản của sản phẩm.

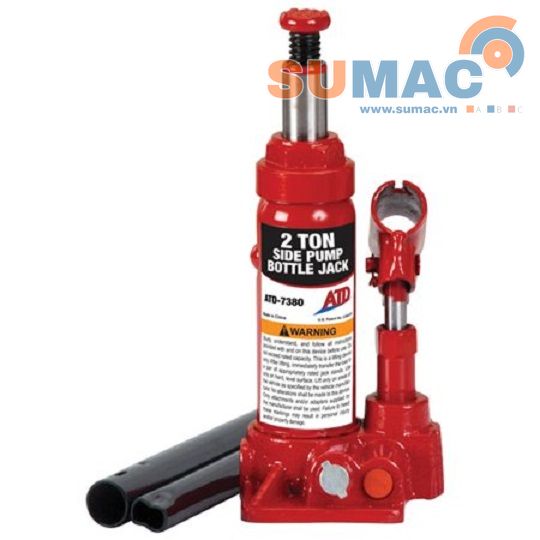

Hình 3. Con đội thủy lực 2 tấn. loại nhỏ

Sumac cung cấp các loại con đội thường từ vài tấn - 100 tấn, cùng chiều cao nâng trung bình lên đến 430mm.

2. Con đội móc

- Con đội móc có khả năng đội - nâng dưới sát mặt đất hoặc đội - nâng phía trên đầu vật nặng (nhờ trang bị thêm 2 lò xo giúp định vị và kéo đầu đội và móc về vị trí nhanh hơn chỉ qua thao tác xả van đóng mở dầu).

- Sản phẩm được sử dụng trong các trường hợp không có không gian hay chỗ để thực hiện việc nâng lên hoặc những không gian rất hẹp và nhỏ thì sử dụng loại con đội móc này rất thích hợp. Con đội móc thường để dùng nâng máy móc và di chuyển máy móc từ địa điểm này đến địa điểm khác và thường được sử dụng chung với con rùa đẩy hàng.

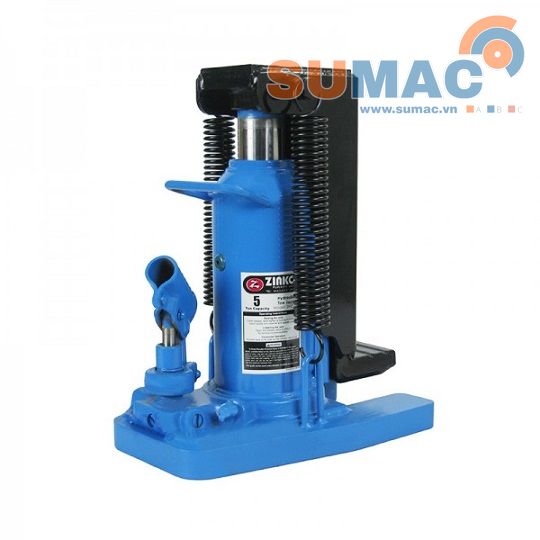

Hình 4. Con đội móc ô tô

3. Con đội rùa đẩy hàng

Con đội rùa dùng để nâng đỡ và di chuyển các thiết bị nặng có tải trọng lớn tới rất lớn và trong phạm vi di chuyển nhỏ.

Loại con đội này thường dùng để di chuyển thiết bị máy móc công nghiệp, thiết bị cơ khí, di chuyển hàng hóa siêu trọng trường... Con đội rùa có thể kết hợp dùng chung với kích chân và bánh xe để tạo thành một hệ thống hỗ trợ di chuyển hoàn chỉnh.

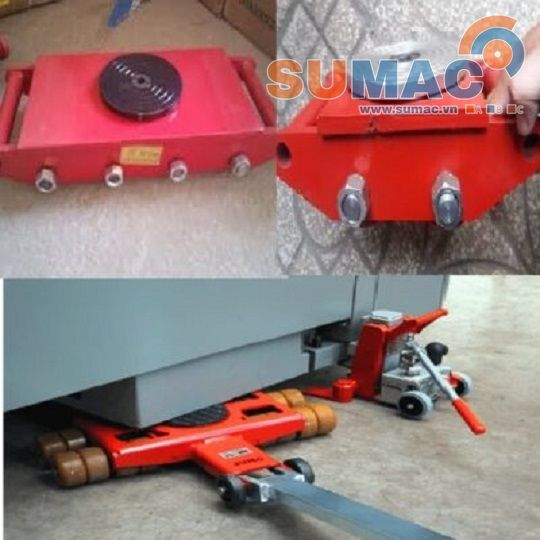

Hình 5. Con đội rùa đẩy hàng

4. Con đội kê

Loại con đội kê này thiết kế như hình tháp, được dùng phổ biến trong xưởng làm lốp ô tô. Con đội kê này hoạt động dựa vào cơ chế nâng - kê an toàn. Tức sau khi xe được kích lên cao thì kích thủy lực này sẽ kê trực tiếp vào trục nhằm đảm bảo an toàn cho xe trong quá trình tháo và lắp lốp.

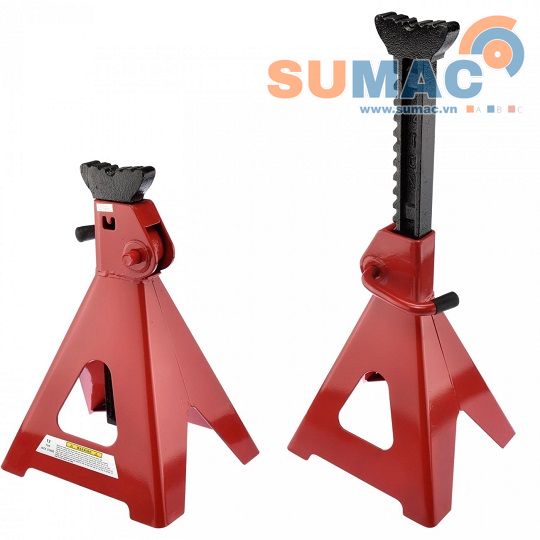

Hình 6. Con đội kê

5. Kích cá sấu - con đội cá sấu

- Kích cá sấu hay còn gọi là con đội cá sấu được dùng để đội và nâng - hạ vật nặng chủ yếu trong ngành sửa chữa và làm lốp ô tô, xe du lịch. Thiết kế dạng nằm sát xuống sàn nên sẽ dễ dàng luồn vào gầm xe con.

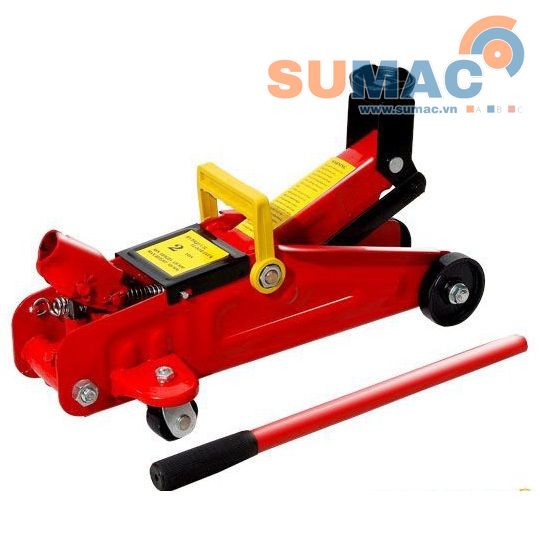

Hình 7. Con đội cá sấu, kích cá sấu

- Các loại kích đội cá sấu đều có thiết kế chung là thân dài (so với kích con đội đứng) và phần xi lanh thủy lực khi ở trạng thái nâng sẽ ở tư thế tương đối vuông góc với thân.

6. Con đội lùn

Con đội lùn thiết kế tương tự như như một con đội thường nhưng sở dĩ với tên gọi lùn là do hình dáng được thiết kế thấp hơn hẳn. Con đội lùn dùng để nâng hạ tải trọng lớn, chiều cao nhỏ.

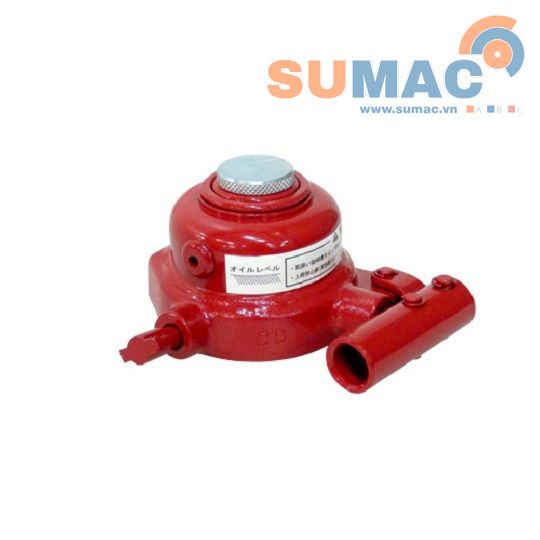

Hình 8. Con đội lùn

Máy và thiết bị Sumac cung cấp các loại kích thủy lực, con đội ô tô của Trung Quốc, Đài Loan, Nhật có tải trọng từ 2 tấn đến 100 tấn.

Ứng dụng con đội thủy lực, kích ô tô

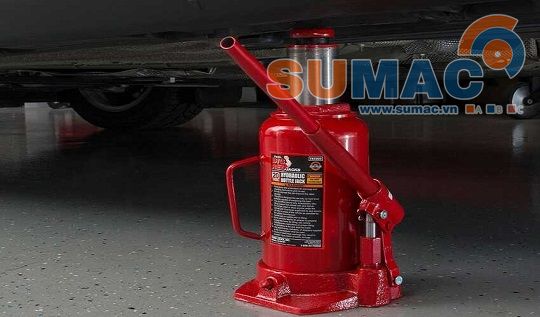

Hình 9. Kích thủy lực kích ô tô lên cao để thay thế lốp xe...

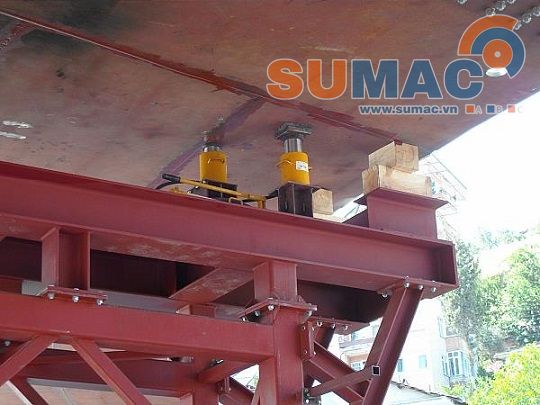

Hình 10. Ứng dụng con đội lùn trong lắp ghép kết cấu thép

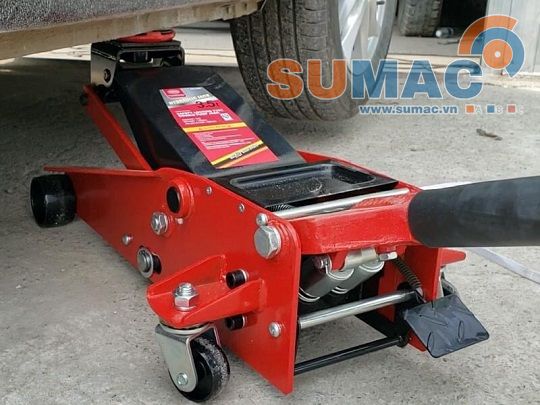

Hình 11. Con đội cá sấu kích gầm xe ô tô, xe tải

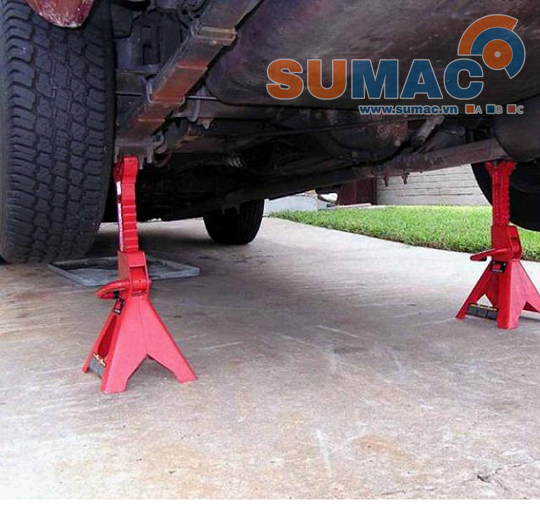

Hình 12. con đội kê
