Khớp nối xích 50 KC


Mã SP	WF0RKF
Giá	340.000 VNĐ - 495.000 VNĐ
Hãng sản xuất
Nước sản xuất	Made in Vietnam
Gian hàng	Khách hàng
Bảo Hành	12 tháng
Lượt xem	257.52K

Module Khác	Đơn giá	Tổng Giá
Khớp nối xích KC5014	340.000 VNĐ	340.000 VNĐ
Khớp nối xích KC5016	405.000 VNĐ	405.000 VNĐ
Khớp nối xích KC5018	446.000 VNĐ	446.000 VNĐ
Khớp nối xích KC5020	495.000 VNĐ	495.000 VNĐ

KHỚP NỐI XÍCH KC50 LÀ GÌ?

Khớp nối xích KC50 là một loại khớp nối được sử dụng để kết nối hai hoặc nhiều xích lại với nhau để chuyền momen xoắn hoặc chuyền chuyển đông

Khớp nối xích thường được sử dụng trong các ứng dụng cần truyền động từ một vị trí đến vị trí khác nhau, như trong các ứng dụng công nghiệp, máy móc và thiết bị chuyên dụng.

Khớp nối xích bao gồm hai phần chính: nhông xích, xích liên kết, và vỏ khớp nối xích

Bộ khớp nối thường được thiết kế để có thể xoay và uốn cong, cho phép các xích được kết nối với nhau ở các góc khác nhau và tránh được các tác động lực tác động đến khớp nối.

Khớp nối xích có thể được làm bằng nhiều loại vật liệu khác nhau như thép, nhôm, đồng thau, thép không gỉ hoặc hợp kim, tùy thuộc vào các yêu cầu của ứng dụng cụ thể.

Các loại khớp nối xích khác nhau có thể được sử dụng để truyền động các loại tải trọng khác nhau, từ các ứng dụng nhẹ nhàng đến các ứng dụng nặng và áp lực cao.

Bảng thông khớp nối xích KC50

THÔNG SỐ KĨ THUẬT NHÔNG XÍCH 50

Nhông tương thích xích (sên) 50

Bước xích: (P) 15.875 mm

Bề rộng con lăn: (W) 9.53 mm

Đường kính con lăn: (Dr) 10.16 mm

Bề dày răng: (T) 8.7 mm

Ứng dụng khớp nối xích 50

- Nối trục động cơ với trục con lăn

- Chuyên để nối chuyền chuyển động từ trục sang trục khác

- Ưu điểm của khớp xích chịu tải cao

- Vòng tua của động cơ với khớp nối xích từ 2800 vòng/phút trở xuống

Tùy thuộc vào yêu cầu cụ thể của ứng dụng, người dùng có thể chọn loại khớp nối xích phù hợp nhất cho mục đích của họ.

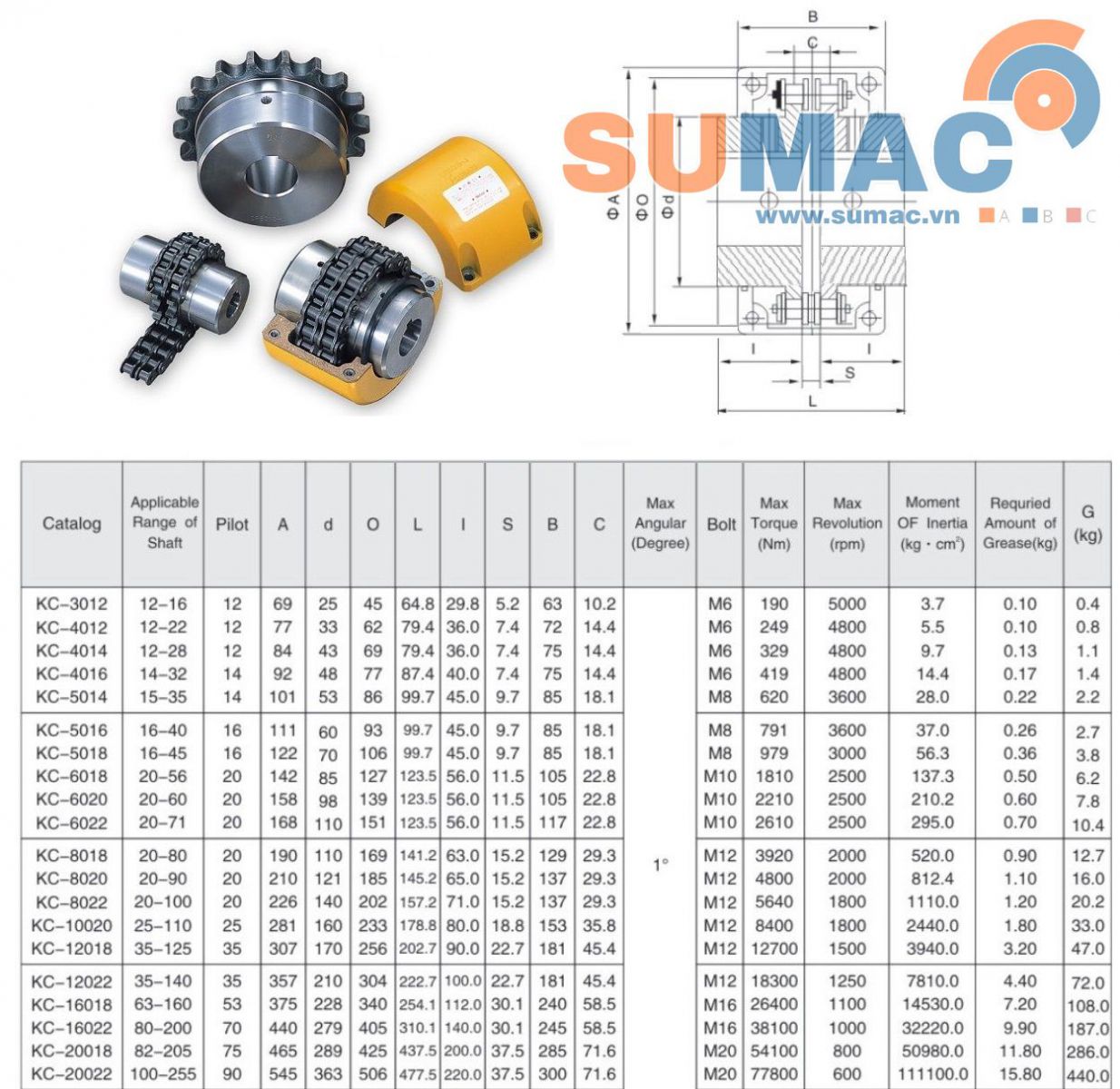

Dưới đây Sumac phân loại khớp nối xích theo tiêu chuẩn nhông xích và số răng

KHỚP NỐI XÍCH KC 40-12						KHỚP NỐI XÍCH KC 40-14
O 61.1 mm D’ 33.3 mm L 31.9 mm E 36.5 mm S 7.1mm A 76.9 mm B 72.1 mm						O 70.6 mm D’ 42.8 mm L 34.9mm E 36.5mm S 7.1mm A 83.82 mm B 74.93mm
KHỚP NỐI XÍCH KC 40-16						KHỚP NỐI XÍCH KC 50-14
O 76.9mm D’ 48.0mm L 86.5mm E 39.6mm S 7.1mm A 91.94mm B 74.93mm						O 85.7mm D’ 52.3mm L 100mm E 37.3mm S 9.5mm A 101mm B 85.1mm
KHỚP NỐI XÍCH KC 50-16						KHỚP NỐI XÍCH KC 50-18, 50-20
O 96mm D’ 60.3mm L 100mm E 37.3mm S 9.5mm A 110.1mm B 85.1mm						O 106.3mm D’ 69.8mm L 100mm E 37.3mm S 9.5mm A 121 mm B 85.1mm
KHỚP NỐI XÍCH KC 60-18						KHỚP NỐI XÍCH KC 60-20
O 127 mm D’ 85.8mm L 123.8mm E 55.5mm S 11.1mm A 141.9mm B 105.9mm						O 139.7mm D’ 98.4mm L 123.8mm E 55.5mm S 11.1mm A 157.9mm B 104.9mm
KHỚP NỐI XÍCH KC 60-22						KHỚP NỐI XÍCH KC 80-18
O 151.2mm D’ 109.5 mm L 123.8mm E 55.5mm S 11.1mm A 167.8mm B 116.8mm						O 169.0mm D’ 109.5mm L 141.2mm E 63.5mm S 14.6mm A 189.9mm B 129mm
KHỚP NỐI XÍCH KC 80-20						KHỚP NỐI XÍCH KC 80-22
O 185.3mm D’ 121.4mm L 146mm E 63.5mm S 14.6mm A 210mm B 136.9mm						O 202.4mm D’ 139.7mm L 157.1mm E 63.5mm S 14.6mm A 226mm B 136.9mm
KHỚP NỐI XÍCH KC 100-20						KHỚP NỐI XÍCH KC 120-18
O 231.7mm D’ 160.3mm L 179.3mm E 80.96mm S 18.2mm A 280.9mm B 152.9mm						O 254mm D’ 170.6mm L 203.2mm E 90.4mm S 21.8mm A 307mm B 181.1mm
KHỚP NỐI XÍCH KC 120-22
O 302mm D’ 209.5mm L 222.2mm E 100mm S 21.8mm A 357.14mm B 181.1mm

Vật liệu chế tạo khớp nối xích KC50

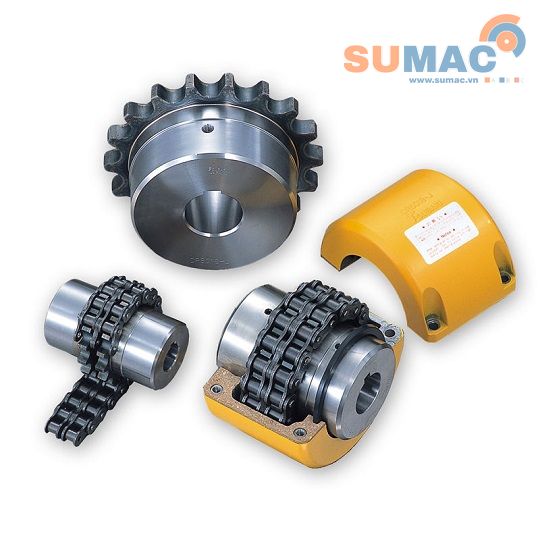

Khớp nối xích KC50 được cấu tạo bởi hai nhông đơn và xích đôi liên kết hai nhông đơn lại với nhau

Bên ngoài khớp nối xích được bảo vệ bởi lớp vỏ nhựa PVC

Nhông của khớp nối KC được chế tạo bởi thép C45 hoặc 40X được tôi cứng cao tần phần răng xích nhằm tăng độ cứng vào chống mài mòn

Nhông của khớp nối xích được thiết kế dài hơn nhông đơn thông thường đảm bảo việc truyền momen xoắn tốt hơn và định vị đồng tâm với trục tốt hơn

Sumac là đơn vị phân phối các loại khớp nối xích KC50, KC60, KC80, KC100, KC120

tại Hà Nội, tại Bắc Ninh, tại Bắc Giang, tại Lạng sơn, tại Hải Phòng, tại Hưng Yên, tại Hải Dương, tại Hà Nam, tại Nam Định, tại Ninh Bình, tại Thanh Hóa, tại Nghệ An, tại Hà Tĩnh, tại Quảng Trị, tại Vĩnh Phúc, tại Thái Nguyên, tại Phú Thọ, tại Tuyên Quàng, tại Lào Cai, tại Yến Bái, .v.v. và các tỉnh khác tại Khu vực Miền Bắc, Miền Trung và Miền Nam
