Cổng trục 5 tấn 12m - Hoist Crane

Mã SP J0J8Z5
Giá 240.000.000 VNĐ
Hãng sản xuất SUMAC
Nước sản xuất Made in Vietnam
Gian hàng Khách hàng
Bảo Hành 12 tháng
Lượt xem 917.09K
Module Khác Đơn giá Tổng Giá Số lượng

CỔNG TRỤC 5 TẤN RỘNG 12M

Cổng trục 5 tấn - Thi công 20 ngày - Bảo hành 12 tháng

Thông số kỹ thuật:

- Tải trọng nâng: 5 tấn dầm đôi

- Chiều cao nâng: 6m

- Khẩu độ rộng: 12m

- Chiều dài chạy dọc: 34m

- Công suất: 7.5kw

- Điện áp sử dụng: 3P, 380V

Cổng trục 5 tấn ,cẩu trục 5 tấn

Cổng trục 5 tấn - Rộng 12m - Dầm đôi - Chiều cao nâng 6m

Cổng trục sử dụng phù hợp cho nhiều nhiều nhà máy sản xuất, nhà máy chế tạo, hay nhu cầu sử dụng di chuyển sản phẩm có trọng lượng lớn.

Cổng trục thi công nhanh, độ an toàn cao. Cổng trục phù hợp với địa điểm lắp đặt có mặt bằng rộng, hay sân bãi bắt buộc phải hoạt động ngoài trời.

- Cổng trục 5 tấn cho nhà máy chế biến gỗ

- Cổng trục 5 tấn cho nhà máy khai thác mỏ, quặng

- Cổng trục 5 tấn cho nhà máy đúc ép gạch, ống cống cọc bê tông

- Cổng trục 5 tấn cho cửa hàng, kho bãi vật thiệu xây dựng, xưởng tôn.v.v.

- Cổng trục 5 tấn cho nhà máy chế tạo

- .v.v..

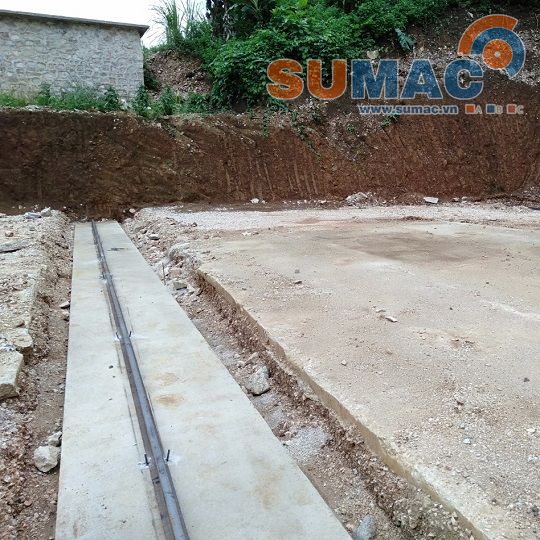

Mặt bằng lắp đặt cổng trục chữ A 5 tấn, 3 tấn, 2 tấn, 1 tấn

Mặt bằng lắp đặt công trục 5 tấn - Ray chạy dọc được đặt trên nền bê tông dày từ 15cm đến 20cm

Chất lượng nền tốt. Mặt bằng được đánh thăng bằng cẩn thận, dung sai không quá 10mm

Cổng trục chữ A 5 tấn

Chân cẩu trục chữ A được lắp đặt tại bãi trống. Toàn bộ chân cổng trục được chế tạo lắp giáp bắt ốc

Lắp đặt nhanh, chính xác, an toàn

Lắp đặt cổng trục, lắp đặt cầu trục

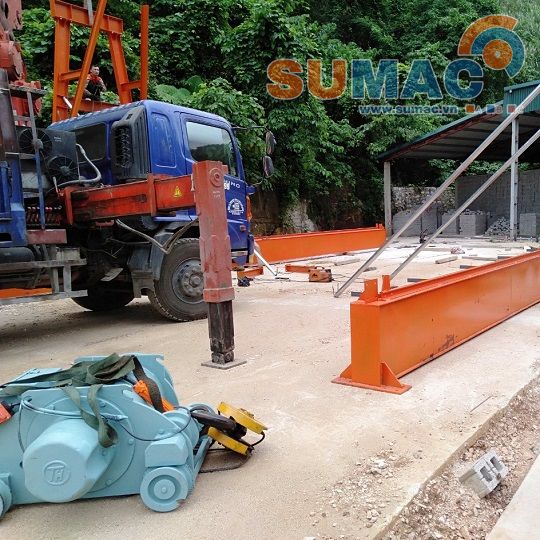

Hiện trường dựng khung chữ A cổng trục 5 tấn

Cổng trục, cầu trục, cẩu trục 5 tấn, 3 tấn, 2 tấn, 1 tấn

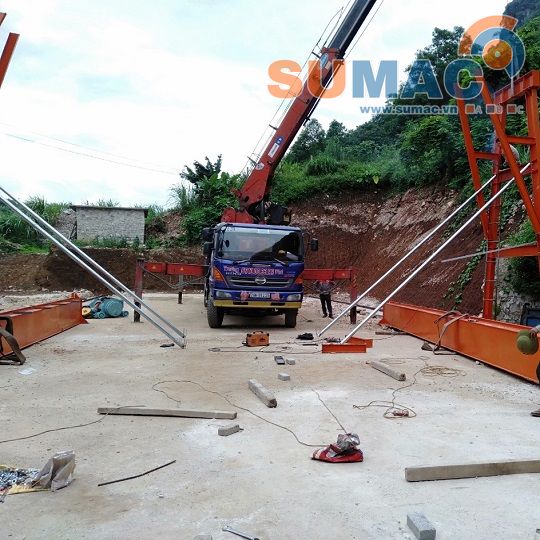

Hiện trường lắp đặt kết cấu cổng trục

* Quy trình lắp lặt cổng trục

- Lắp đặt ray chạy: P18, ray P sẽ được cố định xuống nền bê tông bằng vít nở hoặc hàn cố định hoặc gim cóc

- Lắp đặt khung chữ A, khung chữ A được lắp sẵn dưới đất, sau đó dựng được giữ cố định bằng cần cẩu tự hành hoặc cố định bằng dây cáp, ống hộp .v.v

- Sau khi lắp đặt 2 khung chữ A của cổng trục, dầm cẩu trục sẽ được đặt lên

- Đặt palang (với dầm đôi). Trong trường hợp cổng trục là dầm cẩu đơn thì palang sẽ được lắp với dầm ở dưới trước khi lắp lên trên

- Sau khi hoàn thành lắp đặt kết cấu, cổng trục sẽ hoàn thành tiếp đường điện dọc của cổng trục, đường điện ngang cổng trục, cố định ray chạy dưới, xiết là ốc bắt

Video đặt Palang lên dầm

* Cấu tạo của cổng trục 5 tấn

- Chân chạy cổng trục 5 tấn: bánh xe Ø250, động cơ 1.5kw đến 2.2kw. Công suất động cơ dầm biên phụ thuộc vào tải trọng nâng hạ, phụ thuộc kích thước của cổng trục.

Kích thước chiều dài của dầm biên cổng trục phụ thuộc vào chiều cao của cổng trục. Cổng trục có chiều cao hoạt động càng cao thì chân chạy dầm biên càng dài. Trung bình chân chạy dầm biên của cổng trục có chiều dài từ 2m đến 4m

- Khung chữ A: khung chữ A của cổng trục có thể được làm từ thép Hình I, U, H thép tấm tổ hợp, ống thép.v.v.

- Dầm ngang: dầm đôi, dầm đơn

- Palang điện 5 tấn

- Hệ thống dẫn điện ngang: thông thường hệ thống dẫn điện ngang của công trục sẽ làm dạng máng C, cáp dẹt. Dạng cấp điện ngang của cổng trục dạng này rất bền, ổn định và có tính thẩm mỹ cao.

Dạng khác của hệ thống dẫn điện ngang của cẩu trục là dạng dây tròn cáp mềm sâu đo, ưu điểm tiết kiệm chi phí nhưng độ bền không cao và không có tính thẩm mỹ.

Dạng khác nữa của hệ thống dẫn điện ngang của cổng trục là ray điện thanh quẹt

Dây dẫn điễn cẩu trục

Dây dẫn điện ngang của cổng trục dạng Máng C, cáp dẹt

Cổng trục 5 tấn

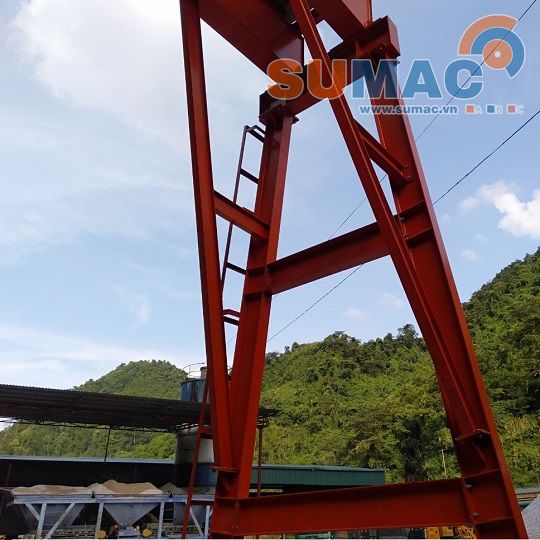

Chân chữ A của cổng trục,

Chân chạy được chế tạo chắc chắn có bố trí thang lên xuống để thuận tiện khi sửa chữa, lắp đặt

Khung chữ A: khung chữ A của cổng trục có thể được làm từ thép Hình I, U, H thép tấm tổ hợp, ống thép.v.v.

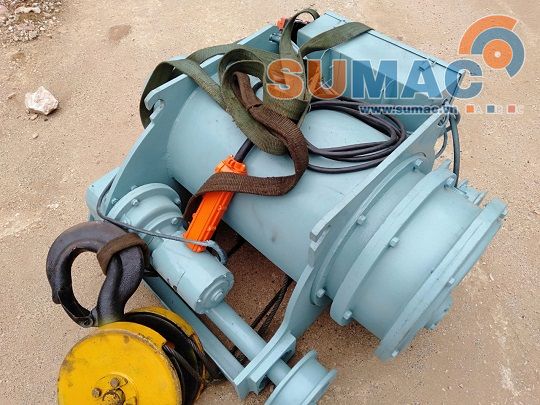

Palang điện 5 tấn Nhật bãi

Palang điện 5 tấn hãng TH - xuất xứ Nhật Bản - Tải trọng 5 tấn

Tìm hiểu các loại Tời điện Nhật bãi

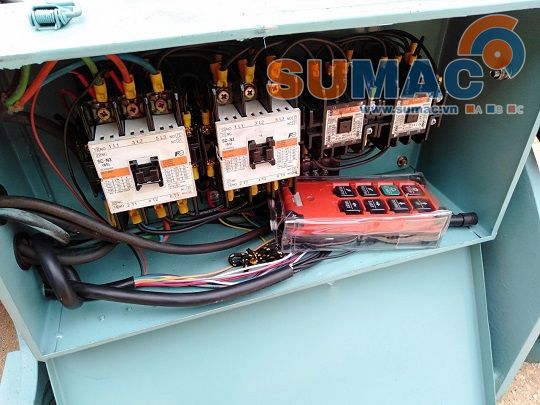

Tủ điện cẩu trục 5 tấn

Tủ điện Palang điện 5 tấn hãng TH - xuất xứ Nhật Bản - Tải trọng 5 tấn

Thông số kỹ thuật Palang điện 5 tấn

- Tải trọng nâng: 5 tấn

- Chiều cao nâng: 6m

- Công suất động cơ nâng hạ: 7.5kw

- Công suất động cơ di chuyển ngang: 0.75kw

- Cữ hành trình trên: có

- Điện áp sử dụng: 3P, 380V - 50Hz

- Trọng lượng: +_ 1000kg

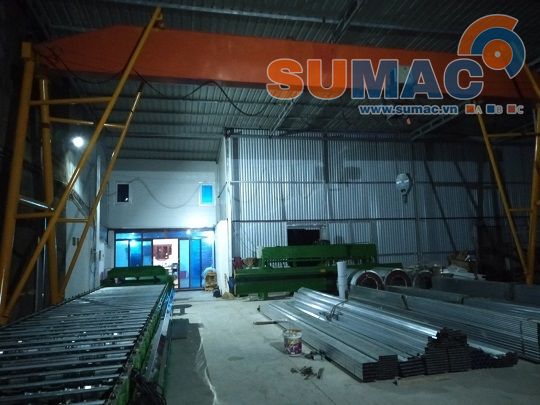

Cổng trục 5 tấn sau khi lắp đặt hoàn thiện

Video chạy thử cổng trục trước khi thử tải



Những lưu ý khi thử tải cổng trục 5 tấn

- Đối với khung dầm kết cấu: Khi cẩu có tải và không tải kết cấu có độ rung lắc trọng phạm vi cho phép. Với dầm ngang độ lún không quá 15mm khi chuẩn tải 5 tấn

- Tời điện khi nâng hạ phanh không bị trôi quá 150mm

- Di chuyển ngang, di chuyển dọc êm ái

- Khi nâng hạ có tải, di chuyển có tải tiếng ồn của thiết bị gần tương đương khi thiết bị chạy không tải

Với Tời nâng hạ 5 tấn có hệ số an toàn 1.25 nên cẩu có khả nâng cẩu an toàn 6.25 tấn

Video thử tải xe tải Thaco có trọng lượng hơn 6 tấn

*** Cổng trục dầm đôi và cổng trục dầm đơn khác nhau như thế nào

Cổng trục dầm đôi dầm ngang bao gồm 2 dầm, tời điện nâng hạ chạy trên mặt trên của dầm. Ưu điểm của cẩu trục loại này độ an toàn cao, lắp đặt sửa chữa nhanh

cổng trục dầm đơn,  dầm ngang chỉ bao gồm 1 dầm, tời điện nâng hạ treo dưới dầm. Cổng trục dầm đơn có chi phí đầu tư rẻ hơn so với cổng trục dầm đôi, cầu trục dầm đôi

Cổng trục dầm đơn

Hình ảnh cổng trục dầm đơn

Sumac cấp thiết bị nâng hạ tại Hà Nội, tại Bắc Ninh, tại Bắc Giang, tại Lạng sơn, tại Hải Phòng, tại Hưng Yên,

tại Hải Dương, tại Hà Nam, tại Nam Định, tại Ninh Bình, tại Thanh Hóa, tại Nghệ An, tại Hà Tĩnh, tại Quảng Trị,

 tại Vĩnh Phúc, tại Thái Nguyên, tại Phú Thọ, tại Tuyên Quàng, tại Lào Cai, tại Yến Bái,

.v.v. và các tỉnh khác tại Khu vực Miền Bắc và Miền Nam

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

máy nắn thẳng tôn

Mechanical Engineer

Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775)



ID: 0108039820

ID: 0107405111

Website: http://sumac.vn/

Email: vnsumac@gmail.com



THÔNG SỐ KỸ THUẬT

CỔNG TRỤC 5 TẤN RỘNG 12M

Cổng trục 5 tấn - Thi công 20 ngày - Bảo hành 12 tháng

Thông số kỹ thuật:

- Tải trọng nâng: 5 tấn dầm đôi

- Chiều cao nâng: 6m

- Khẩu độ rộng: 12m

- Chiều dài chạy dọc: 34m

- Công suất: 7.5kw

- Điện áp sử dụng: 3P, 380V

 Trước khi mua hàng tại SUMAC, khách hàng vui lòng liên hệ các số hotline của SUMAC.

Chúng tôi sẽ có nhân viên hướng dẫn khách hàng cụ thể cách thức mua hàng và thanh toán, hoặc làm hợp đồng mua bán (nếu có)

NỘI DUNG THANH TOÁN: Ghi rõ Mã đơn hàng - Số điện thoại

1. Tài khoản Công ty

1.Chủ tài khoản: Công ty Cổ phần Máy và Thiết bị Sumac

Số tài khoản: 19135808114015

Mở tại: Ngân hàng TMCP Kỹ thương Việt Nam – Chi nhánh Hà Nội

2. Tài khoản cá nhân

2.1 Ngân hàng TMCP Kỹ Thương Việt Nam

Chủ tài khoản: Trần Ngọc Bôn

Số tài khoản: 19028991399014

Mở tại: Ngân hàng TMCP Kỹ thương Việt Nam – Chi nhánh Hà Nội

2.2  Ngân hàng TMCP Ngoại thương Việt Nam

Chủ tài khoản: Trần Ngọc Toản

Số tài khoản: 0031000398016

Mở tại: Ngân hàng TMCP Ngoại Thương Việt Nam – Chi Nhánh Hải Phòng.



2.3 Ngân hàng NN và PTNT Việt Nam

Chủ tài khoản: Trịnh Thị Hường

Số tài khoản: 3213205292681

Mở tại: Ngân hàng NN và PTNT Việt Nam – Chi Nhánh Ý Yên- Nam Định.

Chúng tôi rất mong được đồng hành cùng các bạn!

Chúng Quý khách hàng Thành Công!

CHÍNH SÁCH VẬN CHUYỂN
Giá vận chuyển hàng sẽ dựa trên các tiêu trí sau:
- Kích thước, trọng lượng (cân nặng) của hàng hóa
- Thời gian chuyển hàng cần nhanh hay chậm
- Phương thức chuyển hàng qua bưu điện, chuyển hàng bằng xe khách, hoặc chính SUMAC vận chuyển hàng.
Giá cước vận chuyển sẽ được hai bên thỏa thuận. Chúng tôi sẽ cố gắng để cước phí vận chuyển thấp nhất, tiện lợi và nhanh nhất cho khách hàng.

Mọi chi tiết cần hỗ trợ vui lòng liên hệ số hotline: 0936369588 - 0911034775

Chúng tôi cảm ơn khách hàng đã quan tâm tới sản phẩm của Máy và Thiết bị Sumac

Xin chào Quý khách hàng đã ghe thăm trang thông tin của thương hiệu SUMAC!

Cảm ơn Quý khách hàng đã quan tâm tới sản phẩm của chúng tôi!

**Hãng SUMAC tên đầy đủ là Máy & Thiết bị SUMAC thuộc sở hữu của Công ty Cổ phần CCK Việt Nam

Thế mạnh của SUMAC
- Chế tạo, cung cấp máy và thiết bị Công nghiệp
- Mua hộ, vận chuyển, kiểm tra chất lượng, chuyển giao máy, hàng cơ khí theo yêu cầu
- Cung cấp các thiệt bị thay thế điện công nghiệp, thủy lực, cơ khí, nhông xích, thiết bị nâng hạ
- Tư vấn đầu tư, tư vấn thiết kế các công trình cơ khí, xây dựng

- V.v

Máy và thiết bị Sumac

Hình 1. Các sản phẩm được Sumac đăng tải

Ngoài ra, Sumac còn nhận gia công các chi tiết máy theo yêu cầu bao gồm: Tiện, Phay, Bào, xi Mạ, Cắt dây, Tôi ram, Mài chi tiết.v.v.
** http://sumac.vn/ là trang thông tin cung cấp thông tin nhanh nhất, chuẩn xác nhất các vấn đề liên quan đến ngành cơ khí tới bạn đọc bao gồm:

- Thông tin giá cả các vật tư cơ khí thông dụng,

- Thông tin các loại sản phẩm máy mới,

- Thông tin các sáng kiến máy mới.v.v.
- Máy & Thiết bị SUMAC là đơn vị cung cấp vật tư thay thế cho máy nhanh nhất, chất lượng tương xứng, hiệu quả

** Kênh Youtube Máy & Thiết bị SUMAC chuyên đăng tải các video về máy và thiết bị công nghiệp. Rất mong quý khách hàng góp ý và đăng ký ủng hộ kênh.

Chúng tôi luôn sẵn sàng được đồng hành cùng các bạn nâng tầm công nghệ và cùng phát triển sản phẩm!

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775) ID: 0108039820

Website: http://sumac.vn/

Email: vnsumac@gmail.com



Palang xích điện có chân di chuyển

11.000.000 VNĐ

Mã SP :

1NW3Q1

Kẹp nâng tấm bê tông 500kg

1.350.000 VNĐ

Mã SP :

9HX03S

Kích thủy lực FCY

1.290.000 VNĐ

Mã SP :

QJ2J8B

Chổi tiếp điện cầu trục 1P, 3P, 4P, 6P

399.000 VNĐ

Mã SP :

ITWNGD

Móc kẹp cẩu thùng phi 1 tấn lắp xe nâng

680.000 VNĐ

Mã SP :

90GZLZ

Móc cẩu tôn cuộn chữ C

15.360.000 VNĐ

Mã SP :

HVQIKQ

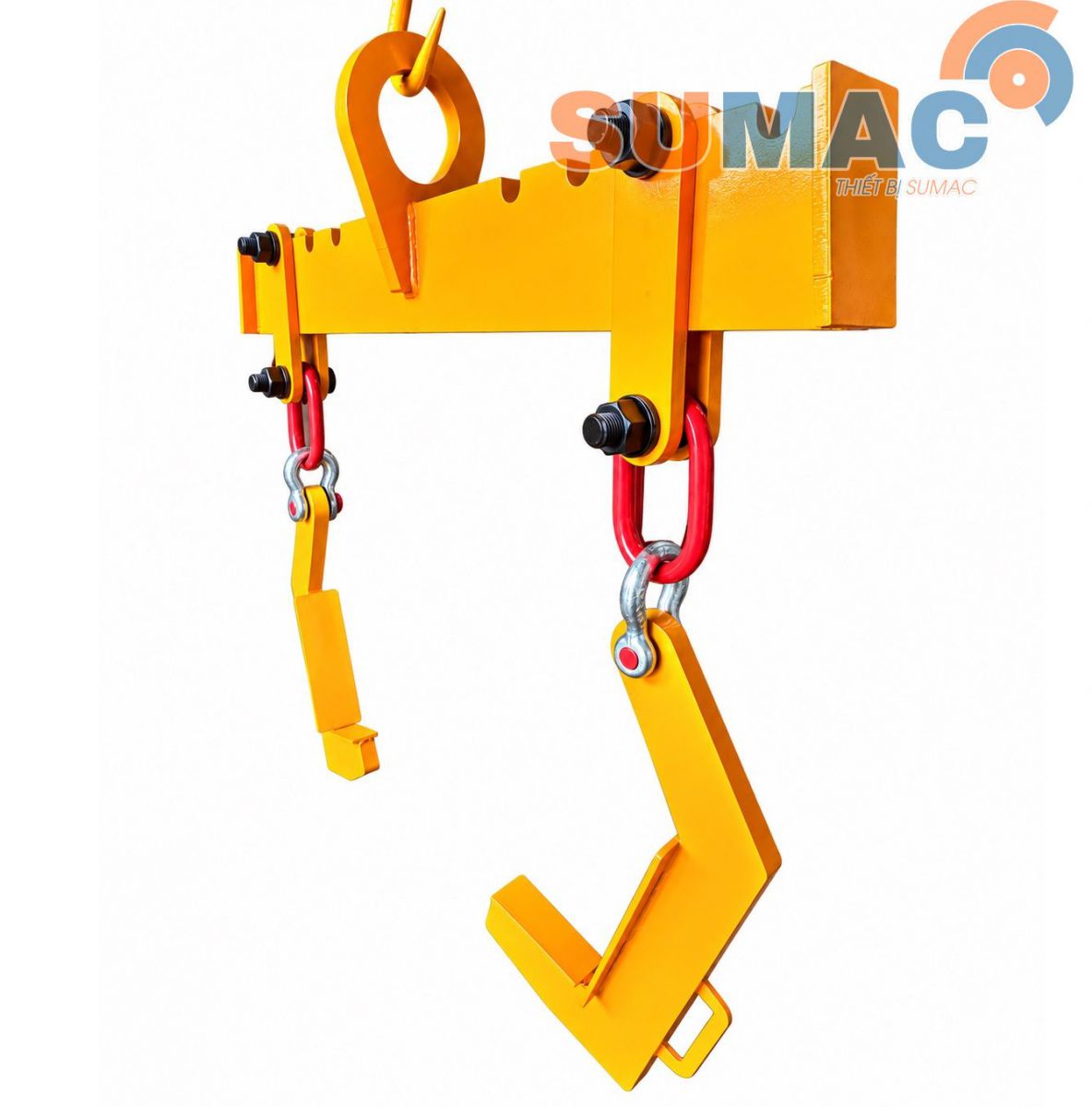

Móc cẩu tôn cuộn
