Van tay gạt thủy lực Saintfon ZT

Mã SP ULDU6O
Giá 3.100.000 VNĐ
Hãng sản xuất SUMAC
Nước sản xuất China
Gian hàng Khách hàng
Bảo Hành Khách hàng
Lượt xem 255
Module Khác Đơn giá Tổng Giá Số lượng
van gạt tay thủy lực Saintfon ZT20 3/4 3.100.000 VNĐ 3.100.000 VNĐ

Ứng dụng Van tay thủy lực:

van tay gạt thủy lực

Van phân phối thủy lực điều khiển bằng tay gạt được sử dụng rất rộng rại trong các thiết bị như xe công trình, xe cẩu,cẩu trục v.v… Ngoài ra van phân phối thủy lực điều khiển bằng tay gạy (van gạt tay) cũng được sử dụng trong các máy công cụ như máy ép và các máy công cụ khác.

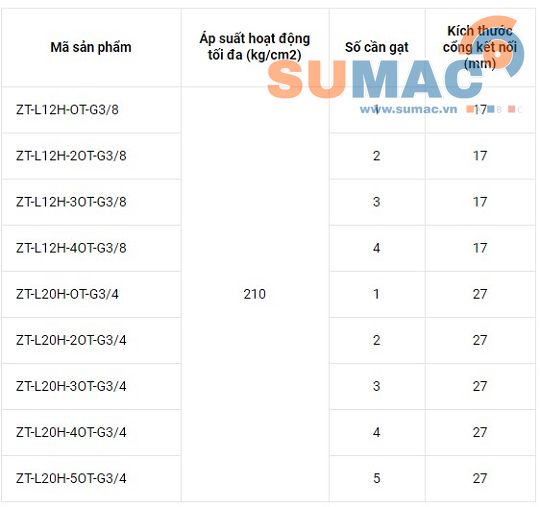

Thông số kĩ thuật van tay gạt, van gạt tay thủy lực :

Van gạt tay thủy lực saintfon ZT

Van tay thủy lực:
- Gồm nhiều tay chia : 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay điều khiển độc lập - và van chỉnh áp suất thủy lực.

- Dầu thủy lực đi từ thùng dầu, bơm thủy lực hút lên - đến van thủy lực gạt tay (khi chưa tác động 1 trong các tay gạt nào) thì dầu qua van áp suất thủy lực.

- Khi quá áp suất ta đặt (điều chỉnh bằng vít vặn ở đầu van chỉnh áp) thì van tự khắc mở cửa dầu để dầu trở về thùng dầu.

CẤU TẠO VAN TAY THỦY LỰC CÓ CHỈNH ÁP

Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt

Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra

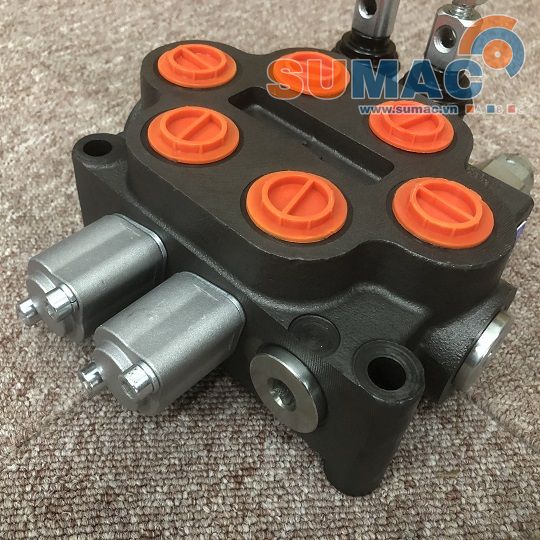

1.1 Thân van tay thủy lực

van tay gạt thủy lực

Trên thân van gạt tay thủy lực bố trí dường dầu như sau:

- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp  cấp vào

- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)

- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu

van tay gạt thủy lực

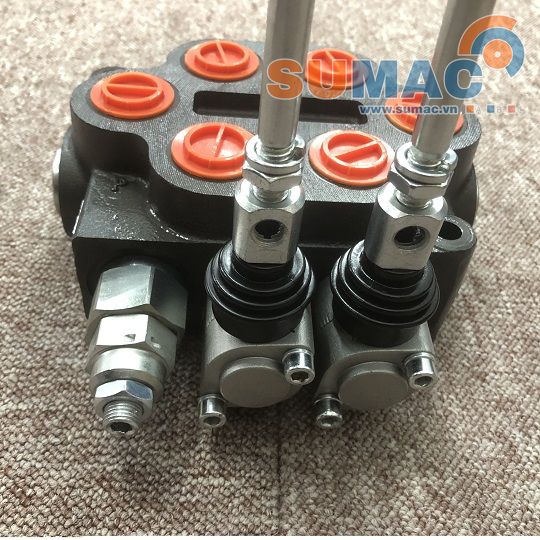

1.2 Bộ phận chỉnh áp suất

Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P

Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 210 Bar (kg/cm2)

Chú ý:

- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công

- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại

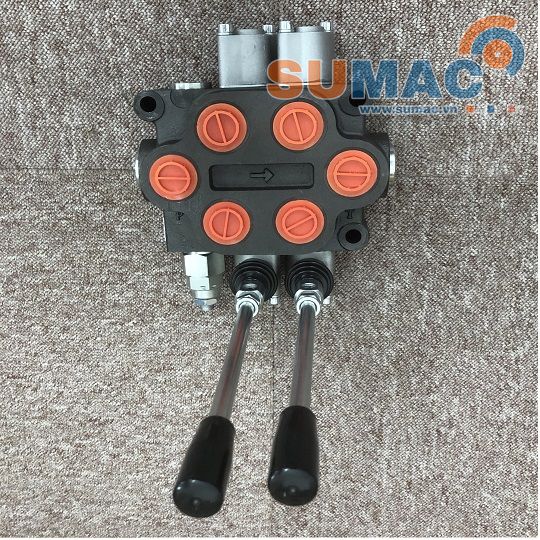

1.3 Tay gạt

van tay gạt thủy lực

Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T

Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt

Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo

Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.

* Van gạt tay được SUMAC đóng gói, kiểm tra cẩn thận trước khi xuất hàng

Van thủy lực gạt tay

Link tham khảo : http://sumac.vn/san-pham/van-tay-thuy-luc-g12-hydraulic-hand-valve_390

Máy & thiết bị SUMAC đã cung cấp rất nhiều thiết bị thủy lực cho nhiều đơn vị.

Chúng tôi rất mong được phục vụ. Xin cám ơn khách hàng đã quan tâm!

Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer

Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775)



ID: 0108039820

ID: 0107405111

Website: http://sumac.vn/

Email: vnsumac@gmail.com







Thông số kĩ thuật van tay gạt, van gạt tay thủy lực :

Van gạt tay thủy lực saintfon ZT

Van tay thủy lực:
- Gồm nhiều tay chia : 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay điều khiển độc lập - và van chỉnh áp suất thủy lực.

- Dầu thủy lực đi từ thùng dầu, bơm thủy lực hút lên - đến van thủy lực gạt tay (khi chưa tác động 1 trong các tay gạt nào) thì dầu qua van áp suất thủy lực.

- Khi quá áp suất ta đặt (điều chỉnh bằng vít vặn ở đầu van chỉnh áp) thì van tự khắc mở cửa dầu để dầu trở về thùng dầu.
- Van gạt tay được dùng nhiều cho xe rác, xe cẩu .... để điều khiển cho nhiều xi lanh độc lập (hay motor thủy lực quay toa) như cái thì điều khiển cho xi lanh thủy lực để nâng cần, để quay cáp kéo .
