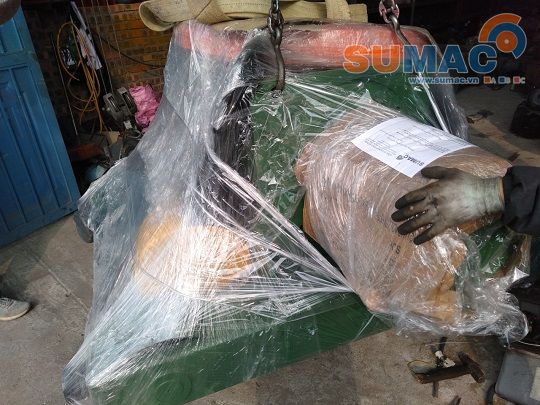

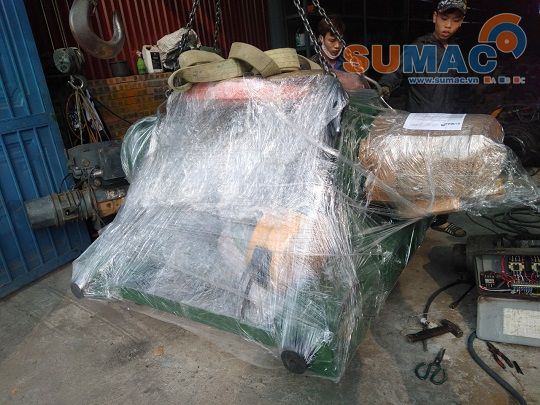

Palang cáp 10 tấn, tời cáp 10 tấn

2020-04-15 10:19:12

Nguyên lý hoạt động của Palang 10 tấn:

- Palang sử dụng dây cáp, móc nối để có thể nâng kéo vật, động cơ chạy bằng điện.
- Trường hợp Palang được treo lên cao và sử dụng một dây cáp để có thể kéo vật thì vật nâng có thể xoay hay dao động qua lại. Để tránh trường hợp này xảy ra thì Pa lăng điện được thiết kế hai dây quấn lên tang đối xứng với nhau qua mặt phẳng giữa tang.
- Hộp giảm tốc và hộp điều khiển nối với tay điều khiển có tích hợp nút điều khiển lên xuống, di chuyển ngang dọc hay trái phải. Người sử dụng chỉ cần điều khiển Pa lăng theo những nút tương ứng một cách dễ dàng và thuận tiện.

Cấu tạo của palang 10 tấn (tời 10 tấn)

- Phần cơ kết cấu cẩu 10 tấn: vỏ thép của cẩu, tang cuốn cáp của cẩu, động cơ tải, hộp số nhông bánh răng cẩu, móc cẩu trục, cáp cẩu

- Phần tủ điện cẩu trục cẩu 10 tấn: tủ điện cẩu trục sẽ bao gồm vỏ tủ điện, khởi động từ, điều khiển dây, điều khiển từ xa (điều khiển không dây). Trong một số yêu cầu công việc có thể lắp thêm biến tấn cho thiết bị, giúp thiết bị hoạt động êm ái hơn. Chủ yếu đối với cẩu các sản phẩm tránh va đập, và biến tần cũng giúp cơ cấu truyền động của cẩu như bánh răng, vòng bi, cáp cẩu có độ bền cao hơn.

- Palang cáp điện được dùng sử dụng điện 380V

Pa lăng cấp điện dầm đôi là loại chạy bằng động cơ điện, chạy trên hai dầm với một vài ưu điểm hơn loại chạy treo trên I hoặc hộp.

- Ổn đinh do chạy trên dầm

- An toàn khi sử dụng.

- Có thể dùng được tải trọng lớn ( với loại trên chỉ lên dùng thấp hơn 20 tấn – nếu cao hơn sẽ không an toàn khi vận hành.

- Dễ sửa chữa thiết bị, trên dầm đôi chúng có thể làm sàn thao tác để đi lại khi sửa chữa thiết bị.

- Do dạng dầm đôi lên dùng loại 02 cáp : tải trọng lên tại tâm rất ổn đinh.

Tải trọng: 10 tấn
Chiều cao nâng: 12m
Tốc độ nâng: 8 m/phút
Tốc độ di chuyển: 18 m/phút
Động cơ nâng: 13Kw
Động cơ di chuyển: 1.5kw
Hộp điều khiển: 6 nút + 1 E-STOP
Điện áp nguồn: 3 phase, 380V, 50Hz
