Van 1 chiều thủy lực. Cấu tạo và ứng dụng

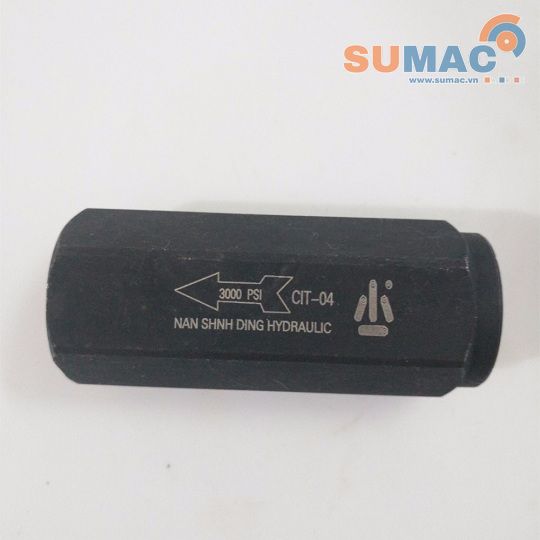

Cấu tạo của van 1 chiều thủy lực

Van một chiều thủy lực là van chỉ cho dòng chảy thủy lực di chuyển theo 1 chiều.

Cấu tạo van 1 chiều bao gồm thân van, con trượt, lò xo và phanh giữ lò xo

- (1) Thân của van 1 chiều thủy lực được làm bằng thép C45, bên ngoài có hình lục giác

- (2) Con trượt trong thân van 1 chiều để đóng mở nắp van nhờ lò xo và áp lực của dầu thủy lực

Con trượt được làm bằng thép C45 có tôi thể tích để đảm bảo độ cứng chống mài mòn khi làm việc

- (3) Phanh, đai ốc cố định lò xo nén

- (4) Lò xo nén có tác dụng đóng cửa van 1 chiều, chỉ cho phép con trượt di chuyển theo 1 chiều

Ứng dụng của van một chiều thủy lực

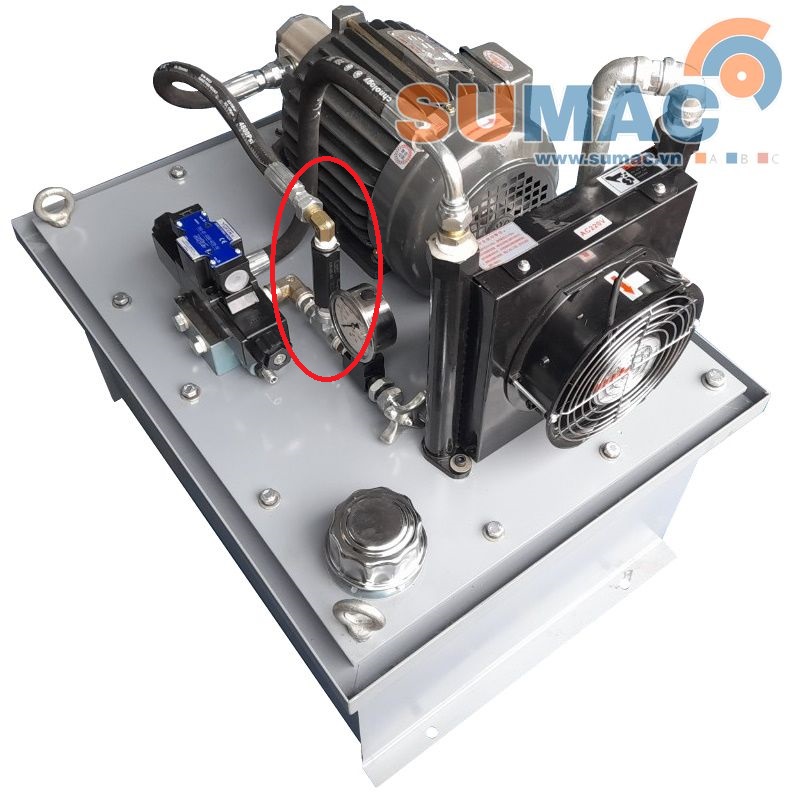

1. Van một chiều lắp sau bơm thủy lực

Van 1 chiều trong trường hợp này có tác dụng dầu đang trong trạng thái áp cao khi ngắt động cơ đột ngột dầu không bị chảy ngược về bơm

làm tạo ra momen xoắn ngược chiều cho bơm và động cơ truyền tải làm giảm độ bền của bơm và động cơ điện

2. Van một chiều lắp sau các thiết bị chỉ cho dòng chảy thủy lực theo một chiều

Trong một số trường hợp, dòng chảy thủy lực chỉ chạy theo 1 hướng như đường hồi dầu về thùng, đường ống dẫn dầu làm mát thiết bị

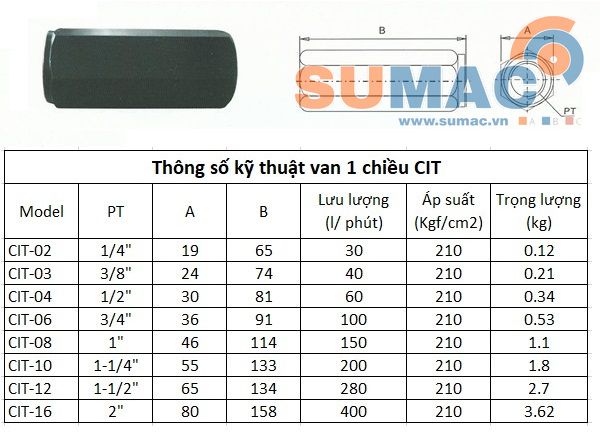

3. Thông số kỹ thuật van thủy lực 1 chiều
