Van 01-3C4, 02-3C4. Ứng dụng van thủy lực 3C4
Tổng quan về van thủy lực 3C4
Van điện từ 3C4 là van 4 cửa 3 vị trí.
4 cửa cảu van 3C4 bao gồm:
- Cửa P: đây là cửa vào của van được nối với bơm thủy lực
- Cửa T: là cửa dầu thoát về thùng chứa
- Cửa A, B: là 2 cửa nối với thiết bị của chúng ta như động cơ thủy lực, xi lanh thủy lực
Van điện 3C4 là van 3 trị trí
- Vị trị giữa tức khi van điện chưa được cấp điện cho cuộn hút. Ở vị trí này các cửa P thông đến A, B
- Vị trí bên trái tức khi van điện được cấp điện cho cuộn hút bên trái thì dầu từ P ra cửa A hoặc B, dầu từ cửa A hoặc B sẽ về T
- Vị trí bên phải có tác dụng cho chiều ngược lại của cửa A, B
Do các đặc điểm kỹ thuật trên thì van điện từ 3C4 được sử dụng trong các hệ thống cần điều khiển 2 chiều như xilanh 2 chiều, động cơ thủy lực đảo chiều
.jpg)
Những điểm lưu ý khi chọn van thủy lực 3C4
- Ký hiệu van: Van thủy lực 3C4 có size 01 và 02 là cùng một cỡ, tùy từng hãng sản xuất mà ký hiệu khác nhau
Nhưng các bạn lưu ý ký hiệu 01-3C4 và 02-3C4 là cùng một cỡ tương đương nhau
- Điện áp cuộn hút: Khi lựa chọn van để làm mới hoặc thay thế các bạn lưu ý chọn đúng điện áp cần hoặc điện áp đang sử dụng trong hệ thống cũ
Điện áp của van thủy lực 3C4 có 12V/24V/110V/220V/380V. Các bạn có thể xem điện áp trên vỏ của cuộn hút hai bên hông van

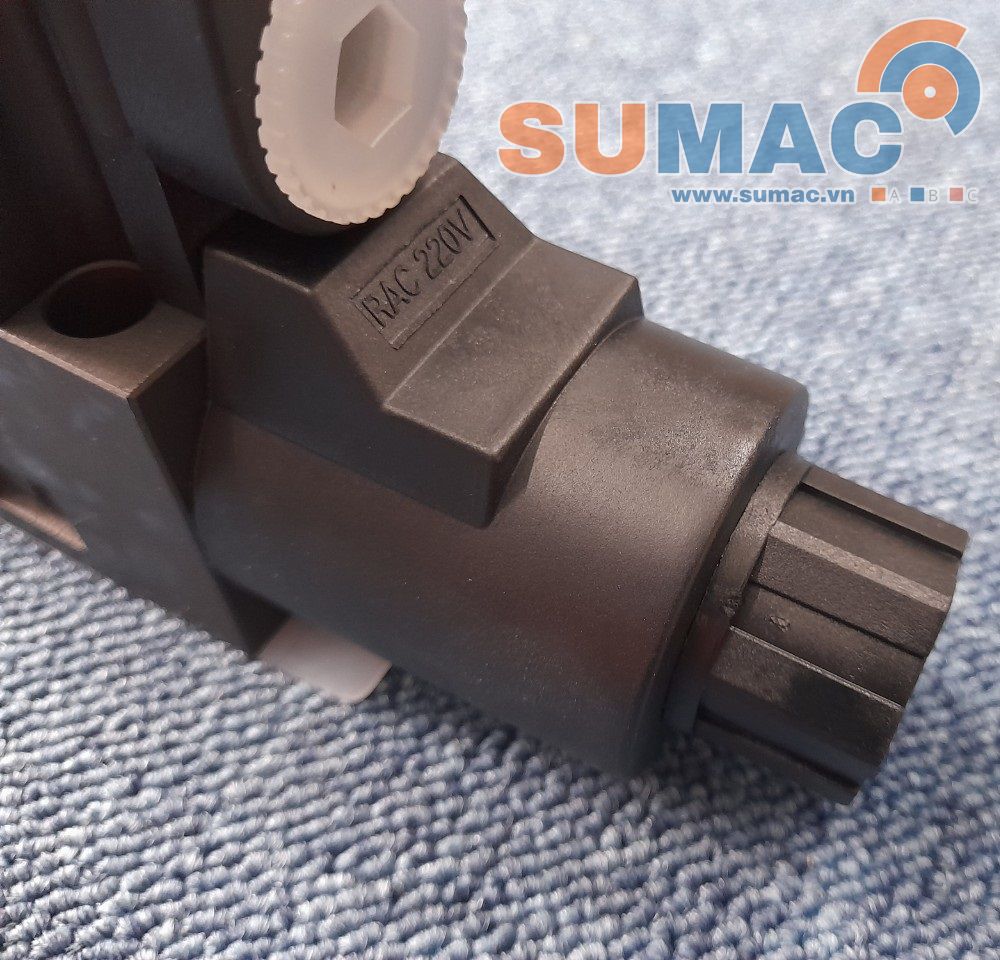

Như hình trên điện áp của van là 220V
Các hãng van 3C4 phổ biến hiện nay: Yuken, Eternal, Parker, Rexroth, Ashun.v.v
Trên đây là một số kiến thức và lưu ý khi sử dụng van thủy lực 2 chiều 3C4. Sumac luôn mong muốn đồng hành cùng các bạn
