Motor thủy lực dạng sao( motor sao ) sử dụng cho neo tời tàu thuyền

2021-05-27 16:09:00

Motor thủy lực dạng sao( motor sao )sử dụng cho neo tời tàu thuyền:

Ứng dụng motor thủy lực dạng sao(motor sao) :

Motor thủy lực dạng sao chuyên dùng trong máy ép cọc bên tông , sử dụng cho neo tời trên tàu thuyền , dùng trong hệ thống truyền động xe máy công trình...
Cho momen lớn và quay ỏ tốc độ chậm

Trong ngành đánh bắt thủy sản, motor thủy lực dạng sao lắp đặt tời thủy lực cải tiến máy thu lưới thủy lực sẽ giúp giảm thời gian thu thả lưới, giảm số lao động trực tiếp tham gia, tăng thu nhập cho người lao động.

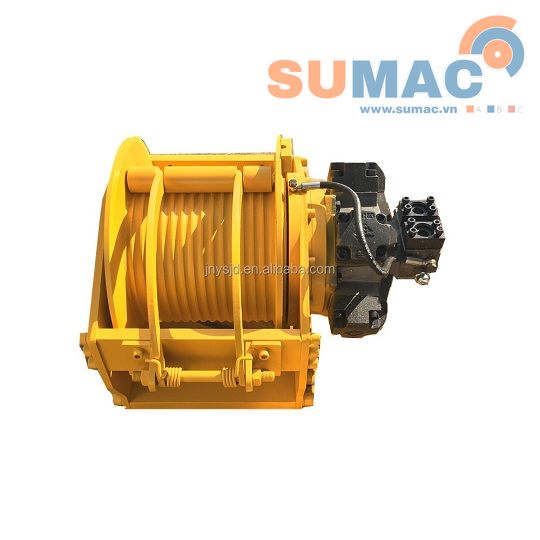

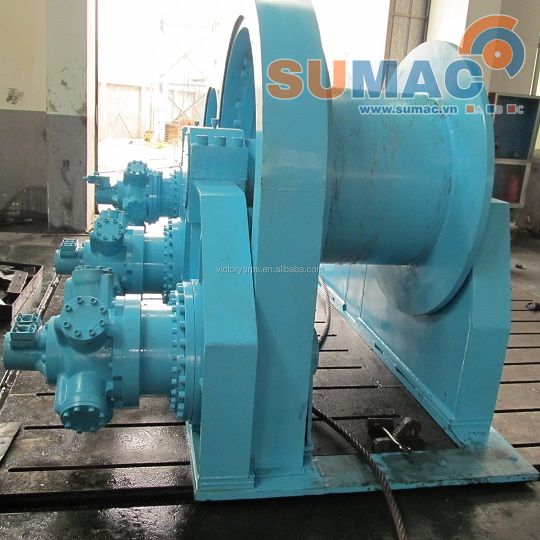

Cấu tạo hệ thống tời thủy lực:

Cấu tạo hệ thống tời thủy lực: Hệ thống tời thủy lực có cấu tạo gồm: 1: Động cơ lai, 2: Bộ ly hợp, 3: Bơm dầu, 4: Két dầu, 5: Sinh hàn, 6: Van điều chỉnh, 7: Đường dầu đi, 8: Đường dầu về, 9: Đường dầu hồi, 10: Con lăn dẫn hướng chính, 11: Con lăn dẫn hướng phụ 12: Tang tời, 13: Con lăn, 14: Mâm tời, 15: Đế tời, 16: Động cơ thủy lực hình sao.

Nguyên lý hoạt động của máy tời thủy lực thu lưới rê tầng đáy

Động cơ 1 lai bơm thủy lực 2 thông qua bộ ly hợp 3. Dầu thủy lực từ thùng chứa dầu 4 được bơm thủy lực 2 đẩy đi qua đường ống dẫn dầu đi 7. Dầu thủy lực đi qua van điều khiển 6, qua đường ống dẫn dầu 7 đến Động cơ thủy lực hình sao. 16.

Động cơ thủy lực hình sao. 16 liên kết với tang tời 12 qua bộ truyền bánh răng trụ lắp trên tời. Tang tời 12 hoạt động thông qua bộ truyền bánh răng trụ trên tời. Toàn bộ dây giềng phụ của vàng lưới rê được thu qua tang tời 12 và các con lăn kẹp và con lăn dẫn hướng. Dầu thủy lực hồi về qua Động cơ thủy lực hình sao. 16, qua đường ống dẫn dầu về 8, qua van điều khiển 6, qua đường ống dẫn dầu hồi 9, qua thiết bị sinh hàn 5, và hồi về thùng chứa dầu 4.Van điều khiển 6 là van đặc chủng loại 4 cửa 3 vị trí, đảm bảo khả năng thay đổi tốc độ từ thấp đến cao theo tính toán và đảo chiều quay của tang tời 12, đảm bảo toàn bộ dây giềng phụ của vàng lưới rê được thu qua tang tời thuận lợi và an toàn.

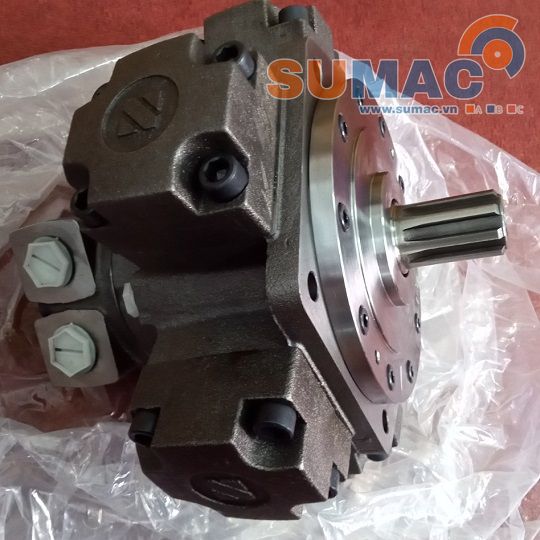

Một trong thiết bị thủy lực quan trọng của hệ thống tời thủy lực thu thả lưới cả là Động cơ thủy lực hình sao.
