Kí hiệu và thông số kĩ thuật động cơ điện, motor điện

2021-04-19 12:08:55

Thông số kỹ thuật motor điện và ký hiệu sản phẩm động cơ điện

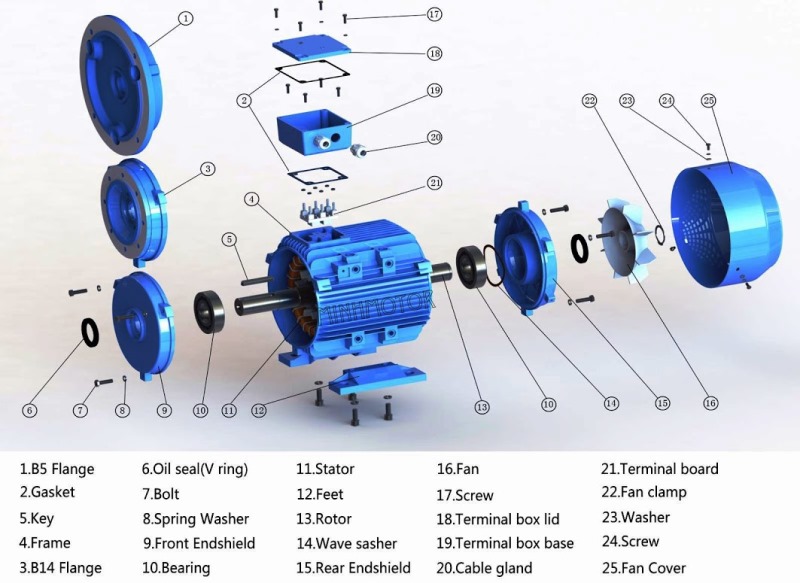

Cấu tạo động cơ điện 3 pha, 1 pha (Ảnh minh họa)

Động cơ điện 3 Pha ký hiệu

Động cơ điện một pha vỏ nhôm, ký hiệu GMYC chủ yếu dùng tại miền nam và GMYL chủ yếu dùng tại miền bắc

Hệ số bảo vệ IP 55 chống nước và bụi (là hệ số cao nhất cho các motor thông dụng)

Cực điện motor (pole) thể hiện tốc độ - vòng phút, loại thông dụng là 2,4,6,8 cực

• Motor 2P = 2 cực điện = 2 Pole : có thể dùng cho các máy cần 2800 – 3000 vòng /phút

• Motor 4P: có thể dùng cho các máy cần 1400 -1500 vòng /phút

• Motor 6P: có thể dùng cho các máy cần 900 – 1000 vòng /phút

• Motor 8P: có thể dùng cho các máy cần 700-720 vòng / phút

Các ký hiệu thông dụng nhất trên tem động cơ điện – Motor điện

1. kW/ HP : Công suất trên của động cơ (kW) hay mã lực HP (viết tắt cho từ Horse Power – sức ngựa).

Trong công nghiệp hàng ngày chúng ta tạm quy ước: 1HP = 0.75 kW (đây chỉ là giá trị tương đối)

2. RPM –Round Per Minute: vòng/phút, tốc độ quay của trục động cơ vòng trong 1 phút

3. Single Phase Motor nghĩa là động cơ điện 1 pha sử dụng điện áp thông thường 220V ở tần số 50Hz (lưới điện của Việt Nam)

3 Phase Motor là động cơ điện có điện áp 3 pha 380V hoặc 3.300V hoặc 6.600V...

4. VOLS: Điện áp định mức (V) cấp cho động cơ 220 hoặc 380 V...

5. INS.CL (insulating class): cấp chịu nhiệt. Ví dụ: Cấp F: cuộn dây bên trong chịu nhiệt cao nhất có thể là dưới 155 độ C trong khoảng thời gian nhất định

Cấp B: cuộn dây bên trong chịu nhiệt cao nhất có thể là 130 độ C

6. IP – Ingress of protection: Cấp bảo vệ động cơ với bên ngoài:

Cấp bảo vệ IP 55 là cao nhất cho các motor thông dụng: các hạt nước hoặc bụi có đường kính nhỏ khoảng 1mm cũng không vào trong motor (vì có các doăng cao su bền bảo vệ)

Các mô tơ hở (bụi vào bên trong nhiều) có thể có cấp IP44

7. Hz: Tần số lưới điện xoay chiều 50Hz thông dụng nhất tại Việt Nam

8. AMP: Ampe dòng điện dây định mức của động cơ

9. mF/V~: với động cơ 1 pha (220V), mF/V (đọc là Mirofara) là giá trị điện dung của tụ điện.

Hãy tưởng tượng quả tụ ngâm như là 1 viên bin laptop. Nó bù công suất cho mô tơ khi điện yếu đi.

Và quả tụ đề giúp motor khởi động mạnh để đạt tốc độ vòng quay hơn 1400 vòng / 1 phút

10. Hệ số Cos (phi) của động cơ: hệ số này càng tiến gần đến 1 (100%) thì motor tiết kiệm lượng điện năng càng lớn. Hiệu suât động cơ sẽ cao hơn.

11. IEC: là ký kiệu tiêu chuẩn motor điện dùng phổ biến tại Châu Âu Châu Á . Để phân biệt với Nema - ký hiệu motor dùng tại Bắc Mỹ

ỨNG DỤNG ĐỘNG CƠ ĐIỆN 3 PHA VIHEM :

Động cơ điện Vihem ngày nay được ứng dụng trong hầu tết các máy móc sản xuất và cuộc sống thường ngày.

HỆ THỐNG BƠM, MÁY BƠM NƯỚC :

Động cơ điện lắp đặt hệ thống bơm cao áp phòng cháy, chữa cháy

HỆ THỐNG BĂNG TẢI :

TRẠM NGUỒN THỦY LỰC 5.5Kw sử dụng động cơ điện 3 pha 5.5Kw vihem

Động cơ điện 3 pha 3.7Kw sử dụng trong trạm nguồn thủy lực 3.7Kw

Máy và thiết bị sumac cung cấp các loại động cơ điện 3 pha 0.37KW vihem tốc độ 1480 r/min 4 cực,

- Động cơ điện 3 pha 0.37Kw Vihem tốc độ 2970 r/min 2 cực,Động cơ điện 3 pha 0.37Kw Vihem tốc độ 985 r/min 6 cực.

Máy và thiết bị sumac cung cấp các loại động cơ điện 3 pha 0.55KW vihem tốc độ 1480 r/min 4 cực,

- Động cơ điện 3 pha 0.55Kw Vihem tốc độ 2970 r/min 2 cực,Động cơ điện 3 pha 0.55Kw Vihem tốc độ 985 r/min 6 cực.

Máy và thiết bị sumac cung cấp các loại động cơ điện 3 pha 0.75KW vihem tốc độ 1480 r/min 4 cực,

- Động cơ điện 3 pha 0.75Kw Vihem tốc độ 2970 r/min 2 cực,Động cơ điện 3 pha 0.75Kw Vihem tốc độ 985 r/min 6 cực,Động cơ điện 3 pha 0.75Kw Vihem tốc độ 735 r/min 8 cực.

Máy và thiết bị sumac cung cấp các loại động cơ điện 3 pha 1.1KW vihem tốc độ 1480 r/min 4 cực,

- Động cơ điện 3 pha 1.1Kw Vihem tốc độ 2970 r/min 2 cực,Động cơ điện 3 pha 1.1Kw Vihem tốc độ 985 r/min 6 cực,Động cơ điện 3 pha 1.1Kw Vihem tốc độ 735 r/min 8 cực.

Máy và thiết bị sumac cung cấp các loại động cơ điện 3 pha 1.5KW vihem tốc độ 1480 r/min 4 cực,

- Động cơ điện 3 pha 1.5Kw Vihem tốc độ 2970 r/min 2 cực,Động cơ điện 3 pha 1.5Kw Vihem tốc độ 985 r/min 6 cực,Động cơ điện 3 pha 1.5Kw Vihem tốc độ 735 r/min 8 cực.

Link tham khảo

http://sumac.vn/san-pham/dong-co-dien-cot-am-electric-motor_1089

http://sumac.vn/san-pham/dong-co-dien-11kw-vihem_1169

http://sumac.vn/san-pham/dong-co-dien-7.5kw-vihem_1170

http://sumac.vn/san-pham/dong-co-dien-55kw-vihem_1171

http://sumac.vn/san-pham/dong-co-dien-22kw-vihem_1194

http://sumac.vn/san-pham/dong-co-dien-3kw-vihem_1195

http://sumac.vn/san-pham/dong-co-dien-4kw-vihem_1196

Ngoài các loại động cơ điện 3 pha vihem công suất nhỏ và vừa, Sumac cung cấp các loại động cơ điện 3 pha công suất lớn từ 15Kw trở lên : 18.5Kw, 22kw, 30Kw... Link tham khảo :

http://sumac.vn/san-pham/dong-co-dien-3-pha-vihem-cong-suat-lon-tu-15kw-tro-len_1197
