Hướng dẫn đấu điện van thủy lực hai chiều 3C6

Tìm hiểu về van thủy lực hai chiều 3C6. Cách đấu điện cho van thủy lực 3C6

Tổng quan về van thủy lực hai chiều 3C6

Van điện từ 3C6 là van 4 cửa 3 vị trí.

- Cửa P: đây là cửa vào của van được nối với bơm thủy lực

- Cửa T: là cửa dầu thoát về thùng chứa

- Cửa A, B: là 2 cửa nối với thiết bị của chúng ta như động cơ thủy lực, xi lanh thủy lực

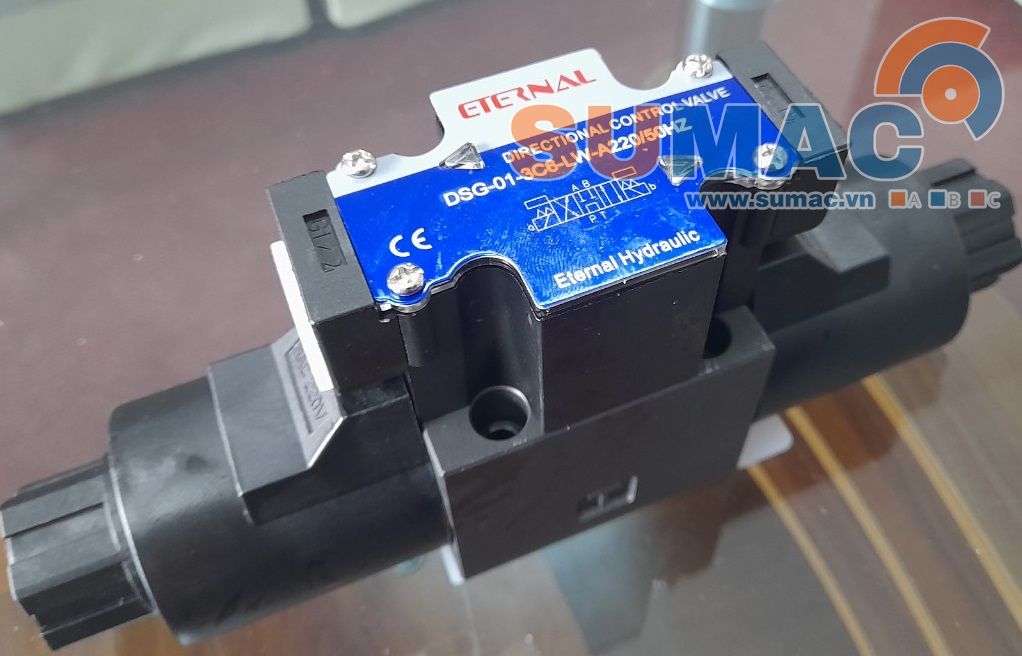

H1. Van DSG-01-3C6-A220V

Van điện 3C6 là van 3 trị trí

- Vị trị giữa tức khi van điện chưa được cấp điện cho cuộn hút. Ở vị trí này các cửa P thông đến T, dầu từ bơm chạy không tải về thùng dầu

- Vị trí bên trái tức khi van điện được cấp điện cho cuộn hút bên trái thì dầu từ P ra cửa A hoặc B, dầu từ cửa A hoặc B sẽ về T

- Vị trí bên phải có tác dụng cho chiều ngược lại của cửa A, B

Do các đặc điểm kỹ thuật trên thì van điện từ 3C6 được sử dụng trong các hệ thống cần điều khiển như xilanh 2 chiều, động cơ thủy lực đảo chiều

Cách đấu điện cho van thủy lực 3C6

- Van thủy lực hai chiều 3C6 bao gồm 2 cuộn điện tương ứng hai đầu ra của đế van là A và B

- Trên hộp điện của van bao gồm các cực: cực tiếp địa, 2 cực chung, 2 cực riêng

- Hướng dẫn cách đấu điện cho van thủy lực 3C6. Quý khách hàng xem trong video dưới

Kho Sumac luôn có sẵn các thiết bị bơm thủy lực, van thủy lực, phụ kiện thủy lực.

Sumac giao hàng toàn quốc, với đơn hàng lẻ thanh toán khi nhận hàng

(Biên tập viên máy và thiết bị Sumac)
