Hướng dẫn căng kéo ray điện cầu trục 3P 4P 6P

Hướng dẫn căng kéo ray điện cầu trục 3P 4P 6P

Căng kéo ray điện cầu trục là gì ?

Căng kéo ray điện cầu trục là quá trình lắp đặt, điều chỉnh và căn chỉnh hệ thống ray điện (ray dẫn điện) dùng để cấp nguồn cho cầu trục (overhead crane) hoạt động. Hệ thống ray điện này đảm bảo cầu trục di chuyển ổn định, tiếp điện an toàn và giảm thiểu rủi ro về điện hoặc cơ khí trong quá trình vận hành.

Dưới đây là thông tin chi tiết về quy trình và yêu cầu kỹ thuật lắp đặt căng kéo ray điện cầu trục :

1. Ray điện cầu trục là gì ?

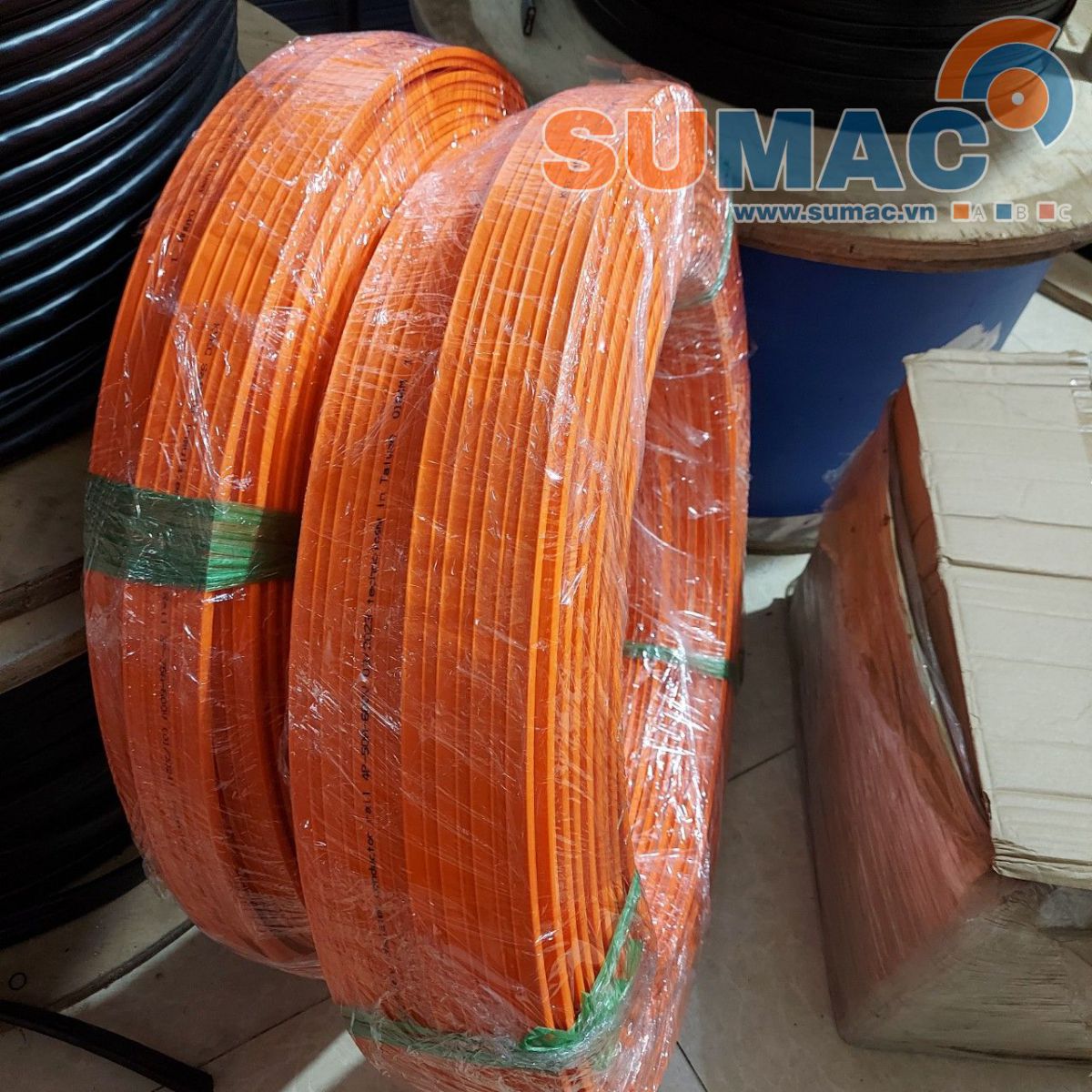

Ray điện (conduct rail/electrified rail) là thanh dẫn điện bằng đồng hoặc thép mạ đồng, được lắp dọc theo đường chạy của cầu trục để cấp nguồn cho động cơ, hệ thống điều khiển và thiết bị trên cầu trục.

Cấu tạo:

- Thanh ray dẫn điện.

- Giá đỡ ray (bracket) và bộ phận cách điện.

- Hệ thống kẹp ray, bu lông căng kéo.

-Chức năng ray dẫn điện : Truyền điện từ nguồn chính đến cầu trục qua bộ tiếp điện (collector shoe/sliding shoe).

2. Quy trình căng kéo ray điện cầu trục

a. Chuẩn bị

-  Kiểm tra kết cấu nhà xưởng, đảm bảo độ cứng vững của dầm đỡ ray.

- Xác định vị trí lắp đặt ray theo bản vẽ thiết kế.

- Chuẩn bị vật tư: ray điện, giá đỡ, bu lông, kẹp ray, thiết bị cách điện.

b. Lắp đặt ray điện

1. Lắp giá đỡ ray :

- Gắn giá đỡ vào dầm đỡ bằng bu lông neo.

- Điều chỉnh giá đỡ sao cho các điểm đỡ cách đều nhau (thường 1–1.5m).

2. Đặt ray lên giá đỡ :

- Ray được đặt trên các giá đỡ có lớp cách điện để tránh rò điện.

- Sử dụng kẹp ray để cố định tạm thời.

c. Căng kéo và căn chỉnh

 Căng kéo ray :

- Dùng  bộ căng kéo ray  (tensioning device) để tạo lực kéo dọc trục ray, đảm bảo ray thẳng, không bị võng hoặc xoắn.

- Lực căng phải đồng đều, tránh biến dạng do nhiệt hoặc tải trọng.

Căn chỉnh:

- Kiểm tra độ thẳng của ray bằng laser hoặc thước thủy.

- Đảm bảo khoảng cách giữa hai ray song song (độ đồng tâm) theo thiết kế.

- Điều chỉnh kẹp ray và giá đỡ để ray không bị lệch.

d. Kiểm tra an toàn điện

 - Đo điện trở cách điện giữa ray và kết cấu kim loại (≥ 1 MΩ).

- Kiểm tra tiếp xúc điện giữa ray và bộ tiếp điện của cầu trục.

3. Yêu cầu kỹ thuật

 - Độ thẳng của ray : Sai số ≤ 2mm/10m chiều dài.

- Khoảng cách giữa hai ray: Sai số ≤ ±3mm.

- Lực căng ray: Đủ để chống rung lắc khi cầu trục di chuyển.

- Cách điện: Sử dụng vật liệu chịu nhiệt, chống ẩm (ví dụ: epoxy hoặc sứ cách điện).

4. Lưu ý khi thi công

 An toàn điện:

- Ngắt nguồn điện trước khi lắp đặt hoặc sửa chữa.

- Sử dụng dụng cụ cách điện và trang bị bảo hộ (găng tay, ủng cách điện).

Bảo trì định kỳ :

- Vệ sinh ray điện để tránh bụi bẩn gây tiếp xúc kém.

- Kiểm tra độ căng ray và siết lại bu lông nếu cần.

Môi trường:

- Tránh lắp ray điện ở khu vực ẩm ướt hoặc có hóa chất ăn mòn.

5. Sự cố thường gặp và cách khắc phục

- Tiếp điện không ổn định : Nguyên nhân Ray bị bụi bám, kẹp ray lỏng. Khắc phục vệ sinh ray, siết lại kẹp ray

- Ray bị võng/xoắn : Nguyên nhân lực căng không đủ, nhiệt độ cao. Khắc phục Căng lại ray, bổ sung giá đỡ phụ

- Rò điện. Nguyên nhân Cách điện hỏng, ray tiếp xúc kim loại. Khắc phục Thay thế lớp cách điện, kiểm tra kỹ

Mua căng ray điện cầu trục, phụ kiện cầu trục ở đâu ?

Nếu thực hiện đúng quy trình căng kéo ray điện cầu trục, hệ thống sẽ hoạt động ổn định, tăng tuổi thọ thiết bị và đảm bảo an toàn cho người vận hành!
