Đầu nối ống dầu thủy lực khí nén

Đầu nối ống dầu thủy lực khí nén.

Đầu nối thủy lực kết nối ống(tubes), ống dẫn dầu, hoặc ống dẫn khí nén với các thành phần như bơm thủy lực, van thủy lực, xy lanh thủy lực,…cùng nhau để tạo ra một hệ thống thông qua đó chất lỏng thủy lực có thể chảy mà không bị rò rỉ. Đầu nối ống thủy lực chịu áp lực cao và chống rò rỉ. Những thay đổi phù hợp cho phép các nhà thiết kế thay đổi hướng dòng chảy, phân chia dòng chảy và thay đổi độ cao của đường.

Hình dạng đầu nối bao gồm đầu nối, khớp nối, ống khuỷu và các loại khác. Cần phải chú ý đến việc xác định các chủ đề của các kết nối. Một số kết nối từ một tiêu chuẩn xuất hiện để luồng vào một cổng chuẩn khác nhưng không có sự tham gia của chủ đề đủ để an toàn. Tài liệu từ các tổ chức SAE (sae.org), NFPA (nfpa.com) và ISO (iso.org) giúp xác định các vấn đề. Ống nối mềm được thiết kế để làm việc tốt nhất với chỉ một loại ống dẫn và có thể không hoạt động khác. Và một đều cũng quan trọng để nhớ rằng các ống  nối sử dụng lâu dài cũng bị hao mòn, hư hỏng và cần phải được thay thế - tốt hơn hết trước khi bị hư hỏng nặng.

Khi lựa chọn một loại phù hợp một số cân nhắc quan trọng là áp suất làm việc, độ rung, loại khớp nối, yêu cầu đính kèm, kích cỡ của đường ống, dòng chảy, chất liệu của dây dẫn hoặc thành phần, và giá cả đầu nối ống dầu thủy lực. Ngành công nghiệp chất lỏng đang cố gắng chuyển sang các phụ kiện với một vỏ đàn hồi, thông thường là vòng đệm, để tránh rò rỉ. Các phụ kiện này bao gồm mặt nạ thẳng SAE, khuôn mặt, ISO 6149, SAE J518 (mã số 61 và mã 62) mặt bích, và các loại khác. Con dấu elastomer phải phù hợp với chất lỏng đang sử dụng. Mặc dù đôi khi rò rỉ là cần thiết cho việc bôi trơn nhưng không có lý do gì để rò rỉ không có kế hoạch.

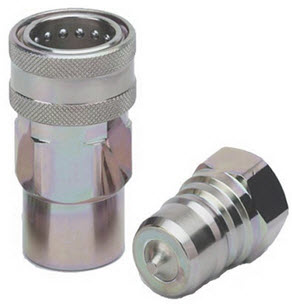

Đầu nối ống thủy lực, đầu nối nhanh thủy lực

Hầu hết các ống nối đều có kích thước dựa trên kích thước dây dẫn (kích cỡ của ống, ống, hoặc ống). Kích thước tổng thể có thể thay đổi rất nhiều dựa trên các loại phụ kiện thậm chí cho cùng một kích thước dây dẫn.

Ngoài ra, hầu hết các loại phù hợp có sẵn trong vô số các vật liệu, bao gồm nhựa, đồng thau, thép, không gỉ, Monel ... Mỗi loại được sử dụng trong các môi trường khác nhau và có các đặc tính hiệu năng khác nhau cho phép tuỳ biến trong một kiểu phù hợp. Thường thì sự lựa chọn đầu tiên là phù hợp với vật liệu tương tự với dây dẫn hoặc thành phần mà nó kết nối nhựa với nhựa, thép với thép, và không gỉ để không gỉ.

Hình dạng là một sự cân nhắc quan trọng. Hình dạng phù hợp được xác định bởi các chữ cái mà các biểu đồ lắp phù hợp. Phụ kiện có sẵn trong dòng [-]; Để thay đổi góc độ dòng chảy theo các bước khác nhau (37 °, 45 ° hoặc 90 ° khuỷu tay [L]), hoặc xoay hoặc qua một dải hoặc tất cả xung quanh. Họ cũng có thể phân chia hoặc kết hợp các dòng với: Run và Branch Tees [T], Wyes [Y], và Crosses [+]. Phụ kiện, đặc biệt là khuỷu tay, được cung cấp trong một loạt các độ dài thả. Chiều dài thả là khoảng cách từ đường giữa của một lỗ mở - gọi là cổng - đến cuối của cổng khác.

Các phụ kiện mặt bích tách SAE J518 được sử dụng với kích cỡ đường lớn hơn, bắt đầu từ 1/2 inch. (-8) nhưng lại chiếm ưu thế ở mức 2 inch (-32) trở lên. Đầu bích có rãnh vòng O-ring được gắn vào một dây dẫn (ống, ống hoặc ống) và được bảo đảm đến cổng, có thể là một mặt phẳng hoặc mặt nạ trên một bơm, van, hoặc Xi lanh, bằng một kẹp với 4 lỗ bu lông trong đó. Kẹp có thể được toàn bộ nhưng thường bị tách. Sự phân chia được thiết kế sao cho một phần tư đường kính đầu của mặt bích ở hai bên của đường chính giữa các lỗ bu lông giúp giảm momen trên kẹp. Các ốc vít được sử dụng được thắt chặt với một giá trị mômen cao để tránh những vấn đề mệt mỏi. Trong nhiều trường hợp, bằng cách sử dụng ống hoặc ống, các kết nối mặt bích đã hoạt động trong áp lực làm việc của họ trong nhiều thập kỷ.

 Con dấu được hình thành dọc theo một đường dây khi chỗ này bị buộc phải chống lại bề mặt giao phối thông thường bằng một đai ốc xoay trên một đầu nối nối với một phần ren của khớp nối. Góc của hình nón được sử dụng trong chú thích, 37 o được phổ biến, nhưng tồn tại trong 24º và 45º mà không thể hoán đổi cho nhau. Các phụ kiện có thể được thiết kế để kẹp vào một ống bằng tay hoặc miếng sắt. Chăm sóc cần phải được thực hiện trong đó kích thước chính xác được sử dụng vì inch và ống metric.
Nó khác với các bộ phận ngắt kết nối nhanh. Ngắt kết nối nhanh cho phép kết nối lại nhiều lần các kết nối. Một số phụ kiện cho phép ngắt kết nối được dưới áp lực, những người khác không. Một số thiết bị an toàn nhanh chóng ngắt kết nối cho phép áp suất từ ​​một phía của đường ống để thoát ra khỏi việc loại bỏ một nguồn năng lượng.

(Biên tập viên: Máy & thiết bị SUMAC, nguồn siêu tầm)
