Cấu tạo máy ép phoi Nhôm vụn

2022-10-19 15:17:26

Cấu tạo máy ép phoi Nhôm vụn bao gồm các bộ phận nào?

Máy ép nhôm vụn là mẫu máy ép thủy lực chuyên dùng để ép nhôm vụn thành bánh có liên kết chắc chắn

Máy ép nhôm vụn có cấu tạo bao gồm: băng tải chuyển phoi, máy ép nhôm vụn, bộ nguồn thủy lực, tủ điện điều khiểu, thùng chứa nước và dầu thải thừa

H1. Sơ đồ máy ép phoi nhôm

1. Băng tải phoi nhôm vụn

Băng tải có tác dụng tải phoi từ thùng chứa lên phếu nhận liệu của máy. Thông thường có các loại băng tải nhựa, băng tải cao su, băng tải trục vít, băng tải xích

Trong đó máy sử dụng băng tải trục vít sẽ hạn chế được phoi rơi vãi ra sàn. Tuy nhiên, băng tải trục vít có giá thành cao hơn

2. Máy ép phoi nhôm vụn

Máy ép phoi nhôm vụn cấu tạo bao gồm khung thân máy, xilanh thủy lực, động cơ truyền dẫn phoi (trong trường hợp sử dụng chuyển phoi bằng vít me)

Xilanh thủy lực của máy ép phoi nhôm vụn có lực ép từ 63 tấn đến 400 tấn. Lực ép phụ thuộc vào đường kính phoi và độ nén của sản phẩm

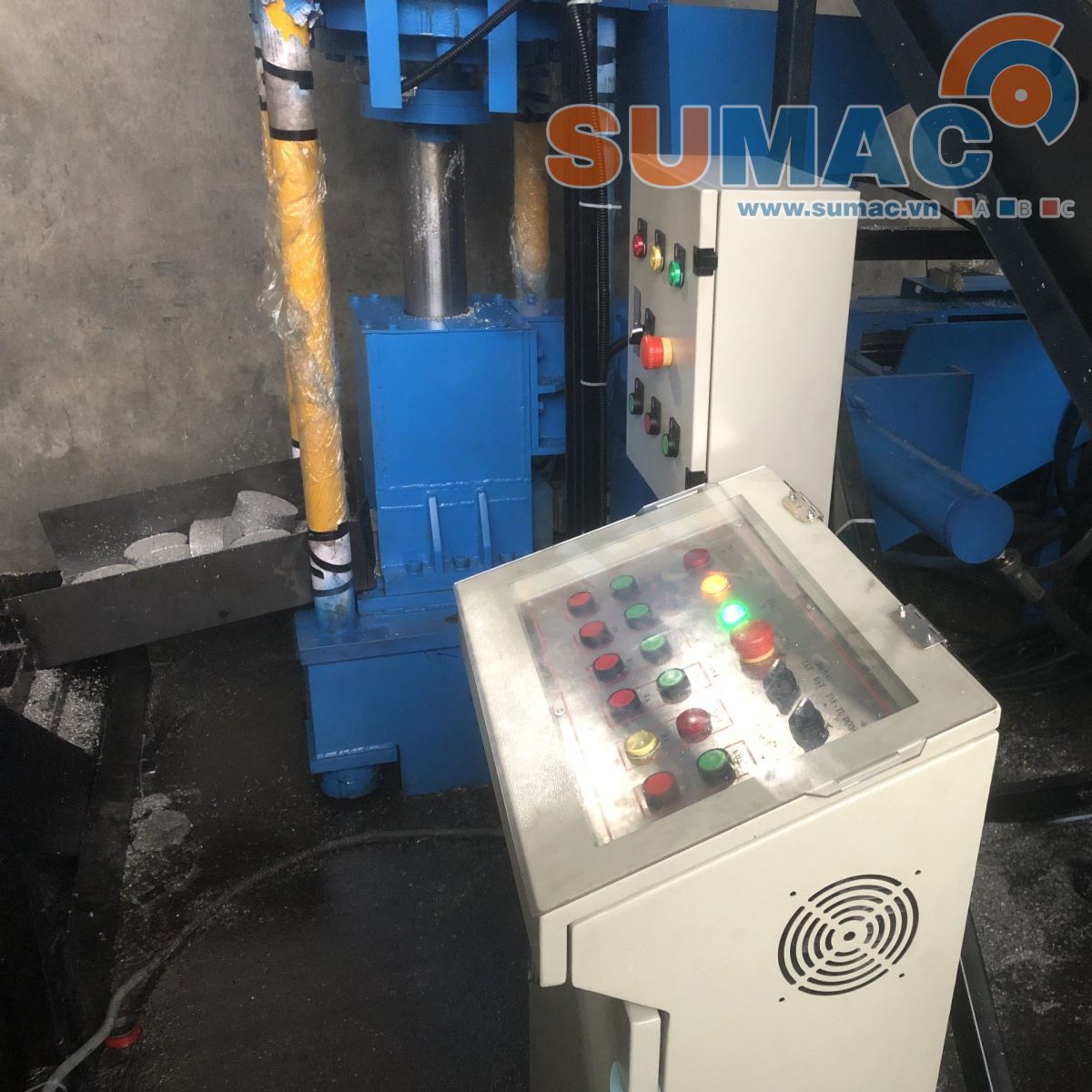

H2. Máy ép phoi nhôm vụn

3. Trạm nguồn thủy lực và tủ điện điều khiển

Trạm nguồn thủy lực của máy ép phoi nhôm có công suất từ 7.5kw đến 37kw. Trạm nguồn thủy lực cấu tạo bao gồm

+ động cơ điện

+ bơm, van thủy lực

+ hệ thống làm mát dầu thủy lực: làm mát bằng quạt gió, làm mát bằng nước mát

+ thùng dầu thủy lực

Tủ điện của máy ép phoi nhôm có chức năng điều khiển hoạt động của máy ép. Máy ép có chế độ hoạt động bán tự động và chế độ hoạt tự động

Máy ép có khả năng tự động dừng khi nhận biết máy sảy ra vấn đề nhờ các cảm biến lỗi

4. Thùng chứa dầu thừa, nước thải

Phoi nhôm vụn thông thường là phoi của máy tiện phay CNC. Trong phoi có lẫn nước dầu làm mát nên trong quá trình ép sẽ ngưng tụ được dầu thải và nước thải

Hai loại chất lỏng sẽ được gòm vào thùng chứa có dung tích từ 80 lít đến 300 lít.

Yêu cầu gì với phoi nhôm vụn

Phoi vụn đưa vào máy ép là loại phoi kim loại ở dạng vụn như phoi tiện CNC, phoi phay, phoi cưa. Các loại phoi này đảm bảo sau khi ép có thể tự kết dính

Ngoài ra, phoi không được lẫn dị vật lớn như đầu mẩu, đề C sau gia công. Di vật này dễ làm bị kẹt khuôn ép

Khi thiết kế máy ép phoi vụn cần lưu ý thời gian làm việc của máy trên này: 8h/ngày, 10h/ngày, 12h/ngày, 16h/ngày, 20h/ngày.v.v để có chế độ làm mát phù hợp

Cấu tạo cơ khí của máy ép phoi vụn bao gồm: băng tải, máy ép thủy lực, khuôn ép và đủ điều khiển điện

Lưu ý tủ điều khiển điện cần có chế độ tự động ngắt khi máy bị kẹt phôi. Vì để máy ép ở áp suất cao quá lâu khi bị kẹt phôi dẫn đến hỏng thiết bị
