Cấu tạo chân chạy dầm biên cẩu trục

Chân chạy cẩu trục là gì?

Chân chạy cẩu trục hay còn gọi là chân chạy dầm biên cẩu trục, là một bộ phận trong cẩu trục. Cẩu trục là một thiết bị để nâng hạ, di chuyển hàng hóa.

Chân chạy dầm biên cẩu trục là bộ phận di chuyển toàn bộ dầm cẩu trục và hàng hóa theo hướng dọc xưởng

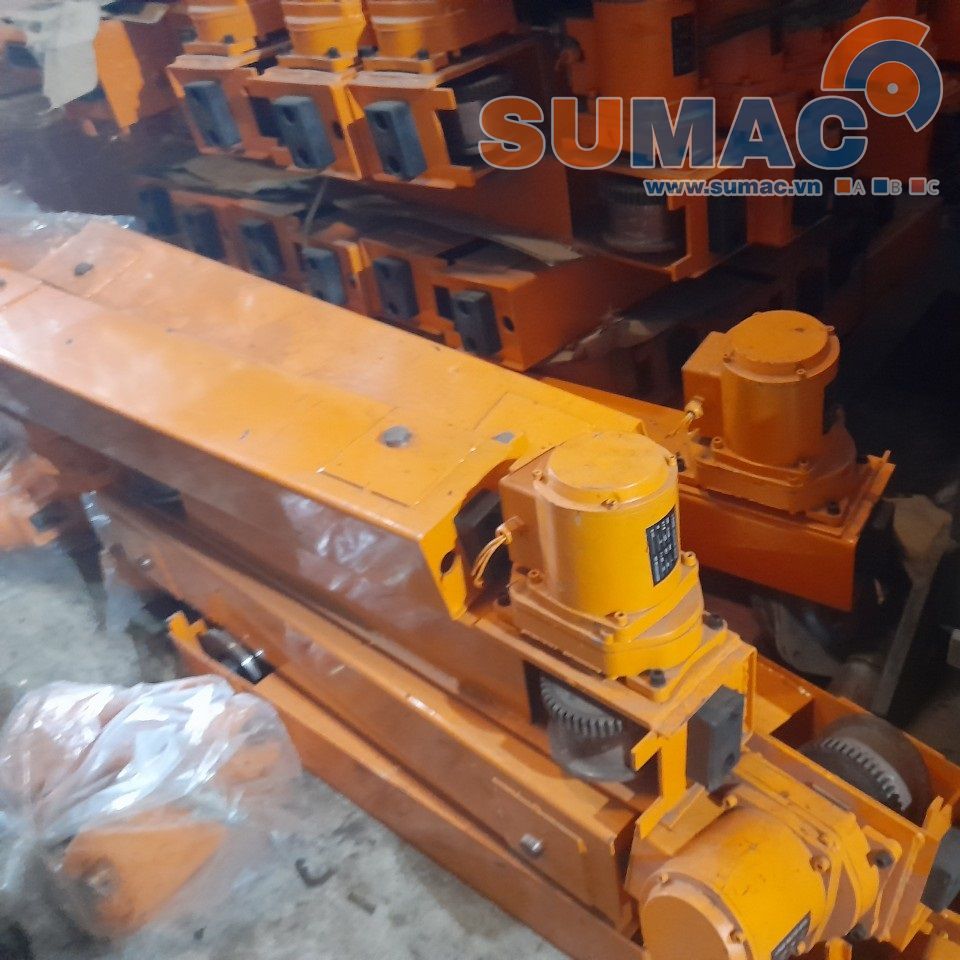

chân chạy cẩu trục là gì?

Cấu tạo chân chạy cẩu trục

Chân chạy cẩu trục bao gồm các phần chính sau

1. Hộp kết cấu chân chạy cẩu trục

Hộp kết cấu của chân chạy cẩu trục được tổ hợp bằng thép kết cấu thành hộp. Thép tổ hợp bằng thép tấm SS400 hoặc ở sẵn dạng hộp

Tùy thuộc vào tải trọng và chiều dài của chân chạy mà kích thước của chân chạy sẽ khác nhau

2. Bánh xe của chân chạy dầm biên cầu trục

Bánh xe của chân chạy cầu trục được làm bằng thép C45, tôi cao tần bề mặt để tạo độ cứng và chống mài mòn

Bánh xe chân chạy cẩu trục có: Ø150, Ø200, Ø250, Ø300, Ø400 mm

Cấu tạo của bánh xe chân chạy bao gồm: con lăn thép C45, vòng bi, trục, bánh răng

3. Động cơ điện dầm biên

Động cơ điện trong chân chạy dầm biên được gắn bánh răng với đầu trục động cơ, truyền chuyển động cho bánh xe nhờ bánh răng liên kết

cấu tạo của chân chạy dầm biên cầu trục



CHÂN CHẠY DÙNG CHO CHÂN CHẠY CẨU TRỤC DẦM ĐƠN

Chân chạy cẩu trục dầm đơn có nhiều loại theo:

- Kích thước: từ 900mm đến 3200mm.

kích thước chiều dài của chân chạy phụ thuộc chủ yếu vào chiều rộng của cẩu trục

- Chân chạy cẩu trục phân loại theo tải trọng cẩu:

+ Chân chạy cẩu trục 500kg: chân chạy dài 900mm, bánh xe Ø150

+ Chân chạy cẩu trục 1000kg: chân chạy dài 1100mm, bánh xe Ø150

+ Chân chạy cẩu trục 2000kg: chân chạy dài 1500mm, bánh xe Ø200

+ Chân chạy cẩu trục 3000kg: chân chạy dài 1600mm, bánh xe Ø200

+ Chân chạy cẩu trục 5000kg: chân chạy dài 1800mm, bánh xe Ø250

Tổng kết lại

DẦM BIÊN CHÂN CHẠY:

- Dầm biên cầu trục hay còn gọi là xe lớn cầu trục là thiết bị không thể thiếu của mỗi bộ cầu trục dùng để di chuyển cho cả hệ thống cầu trục

- Dầm biên được thiết kế phụ thuộc vào nhiều yếu tố như: Khẩu độ cầu trục, tự trọng và tải trọng cầu trục, tốc độ di chuyển cầu trục, chế độ làm việc của cầu trục và từng cơ cấu...

Cầu tạo của 1 bộ dầm biên cầu trục bao gồm:

- Kết cấu thép khung dầm biên

- Cụm bánh xe di chuyển

- Động cơ di chuyển

- Đầu đấm giảm chấn
