Cấu tạo bơm thủy lực Piston

Bơm thủy lực piston hoạt động theo nguyên tắc thay đổi thể tích, quá trình hút đẩy chất lỏng do sự thay đổi thể tích công tác trong bơm, được thực hiện nhờ piston chuyển động tịnh tiến qua lại trong xi lanh.

Vì bề mặt làm việc của cơ cấu này là mặt trụ, do đó dẽ dàng đạt được độ chính xác gia

công cao, bảo đảm hiệu suất thể tích tốt, có khả năng làm việc với áp lực lớn.

Thường được sử dụng trong hệ thống có áp suất, lưu lượng lớn, chế độ làm việc nặng.

Dựa trên cách bố trí piston, có thể phân ra làm 2 loại.

+ Bơm piston hướng kính.

+ Bơm Piston hướng trục .

-Máy piston thủy lực có thể được chế tạo với lưu lượng cố định hoặc điều chỉnh được

Ưu điểm: Tuổi thọ cao, làm việc tin cậy ở áp suất cao, sử dụng được trong hệ thống có chế độ làm việc nặng. Bảo đảm hiệu suất thể tích tốt. Thay đổi được lưu lượng làm việc.
Nhược điểm: Giá thành cao.

Piston hướng kính ( tâm)

Bơm piston hướng tâm là bơm có cá piston chuyển động hướng tâm với trục quay của rotor. Tùy thuộc vào số piston ta có lưu lượng khác nhau. Kiểu bơm này có nhược điểm là kích thước lớn, chế độ phức tạp.

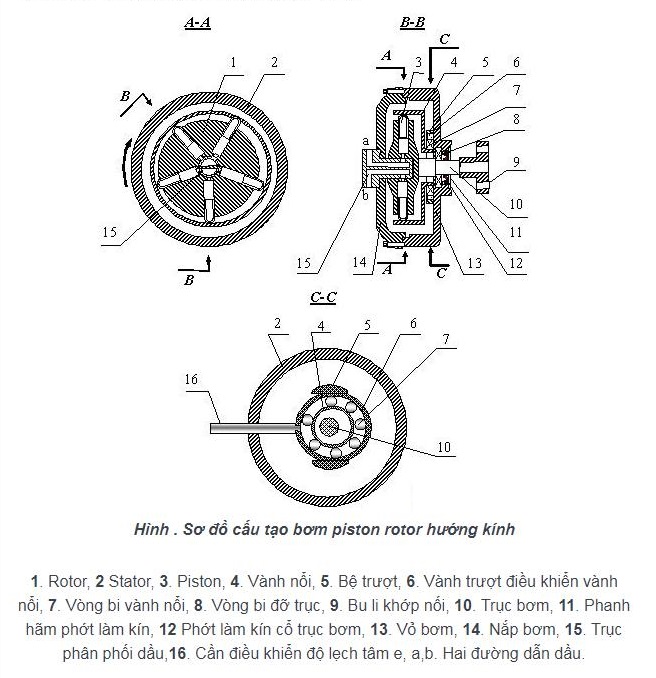

Nguyên lý hoạt động của bơm piston rotor hướng tâm như sau: Giả sử bơm quay theo chiều kim đồng hồ, do sự bố trí lệch tâm giữa rotor (1) và vành nổi (4) một khoảng là (e) ( hay còn gọi là lêch tâm e) như trên hình nên khi rotor ( 1) quay, các piston (3) cũng quay theo rotor và đồng thời chuyển động tịnh tiến trong các xi lanh. Quá trình hút được thực hiện khi các piston chuyển động hướng ra khỏi tâm rotor tại cung phía trên, làm thể tích công tác của xi lanh tăng, áp suất trong xi lanh giảm, Chất lỏng được hút qua trục phân phối (15) đặt vao trong tâm của rotor, vào trong các xi lanh nhờ các lỗ dẫn dầu (a). Khi piston chuyển động đến cung phía dưới thì piston thành vành nổi ép chuyển động hướng về tâm, do đó chất lỏng được đẩy vào khoang đẩy theo đường dầu ( b) trêm thân trục phân phối (15) và được dẫn ra ngoài qua ống phân phối dầu (15) thực hiện quá trình đẩy của bơm.

2 Bơm piston hướng trục

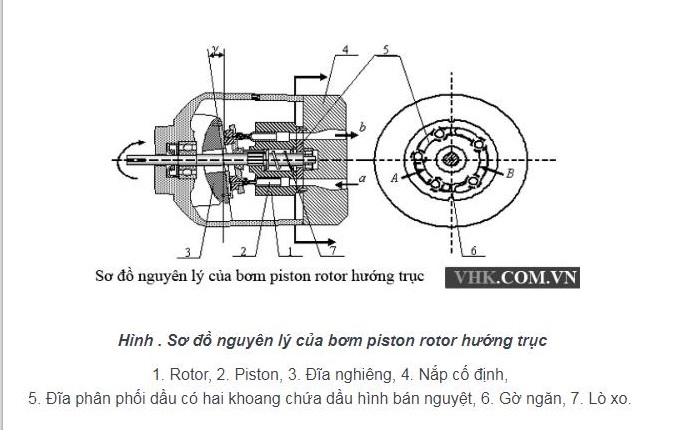

Bơm piston hướng trục là loại bơm có piston đặt song song với trục quay của bơm và được truyền bằng khớp hoặc đĩa nghiêng. Piston luôn tì sát vào mặt của đĩa nghiêng nên chúng vừa tham gia chuyển động tịnh tiến của piston vừa tham gia chuyển động của rotor.

Bơm piston hướng trục có ưu điểm hơm so với bơm hướng tâm là kích thước nhỏ gọn, độ làm việc tin cậy cao.

Bơm pison rotor hướng trục thường được dùng trong các động cơ lai có các vòng quay cao ( vận tốc lớn) và momen thay đổi nhỏ.

So với piston rotor hướng kính thì bơm piston rotor hướng trục có kích thước nhỏ hơn khoảng hai lần trong khi các điều kiện khác thì như nhau.

Các piston rotor hướng trục về kết cấu thì khoang đẩy và khoang hút ( các khoang hình bán nguyệt) có điều kiện bố trí riêng biệt trên đĩa phân phối, nên có thể chế tạo với kích thước lớn hơn so mà không làm tăng kích thước chung của bơm, cho phép nâng cao số vòng quay để có lưu lượng lớn hơn so với các piston rotor hướng kính. Do ưu điểm này mà các loại bơm piston rotor hướng trục có trọng lượng trên một đơn vị công suất nhỏ hơn 2 – 3 lần so với các bơm piston rotor hướng kính.

Ngoài ra so với các loại bơm khác, Bơm piston hướng trục có hiệu suất cao nhất, và hiệu suất hầu như không phụ thuộc vào tải trọng và số vòng quay.

Có 2 loại bơm piston hướng trục

Piston hướng trục thẳng (Axial piston pump)

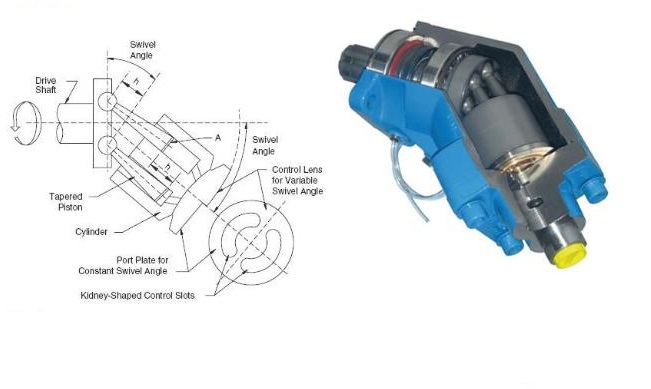

Piston hướng trục cong ( Bent axis piston pump)

2.1 Piston hướng trục thẳng (Axial piston pump)

Piston hướng trục thẳng có đặc điểm là chuyển động tịnh tiến của piston cùng phương với trục bơm. Thay đổi lưu lượng dễ dàng nhờ vào điều chỉnh đĩa nghiêng.
