Các loại thùng dầu thủy lực - Hydraulic oil tank

2021-05-28 10:48:02

Các loại thùng dầu thủy lực - Hydraulic oil tank:

Thùng dầu thủy lực lắp cho bộ nguồn thủy lực

1. Nhiệm vụ thùng dầu thủy lực.

Thùng dầu thủy lực có nhiệm vụ chính như sau:

+ Cung cấp dầu cho hệ thống làm việc theo chu trình kín (cấp và nhận dầu chảy về).

+ Làm mát dầu do nhiệt sinh ra trong quá trình bơm và các thiết bị thủy lực làm việc.

+ Lắng đọng các chất bẩn trong quá trình làm việc.

+ Tách nước lẫn trong dầu.

2. Tính chọn kích thước thùng dầu thủy lực.

+ Đối với các loại thùng dầu di chuyển, ví dụ thùng dầu trên các xe vận chuyển thì thể tích thùng dầu chọn như sau:

V = 1,5.Qv

+ Đối với các loại thùng dầu cố định, ví dụ thùng dầu trong các phân xưởng, nhà máy, dây truyền thì chọn thể tích thùng dầu như sau:

V = (3 ÷ 5).Qv

Trong đó: V (lít)- Thể tích dầu cần thiết

Qv (lít/ph)- Lưu lượng của bơm thủy lực, bơm dầu

Tuy nhiên khi tính toán cần chú ý đến lượng dầu chứa trong các thiết bị thủy lực (nhất là xi lanh thủy lực) và đường ống tuy ô thủy lực (trong trường hợp đường ống lớn và dài…)

3. Cấu tạo các phần của thùng dầu thủy lực

- Chân đế: chi tiết không cho phép mặt đáy của thùng dầu tiếp xúc trực tiếp với mặt nền.

Khi mặt đáy đặt sát với mặt nền, hơi nước ngưng tục dưới mặt đáy thùng dầu không thoát được làm thùng nhanh gỉ xét

- Thước thăm dầu: có tác dụng kiểm tra mực dầu đổ vào thùng đã đủ chưa, theo dõi dầu thủy lực còn niên hạn sử dụng không.

Khi dầu đã chuyển sang màu đen thì chúng ta nên thay dầu mới. Dầu thủy lực thường là dầu mác 46 hoặc 68 là hai loại dầu thủy lực phổ thông nhất

- Nắp và lọc dầu: vị trí để đổ dầu và lọc dầu vào

- Vú dầu: vị trí để tháo dầu thải hoặc thau rửa thùng dầu

4. Các loại thùng dầu thủy lực phổ biến hiện nay :

4.1.Theo hình dạng và công năng sử dụng

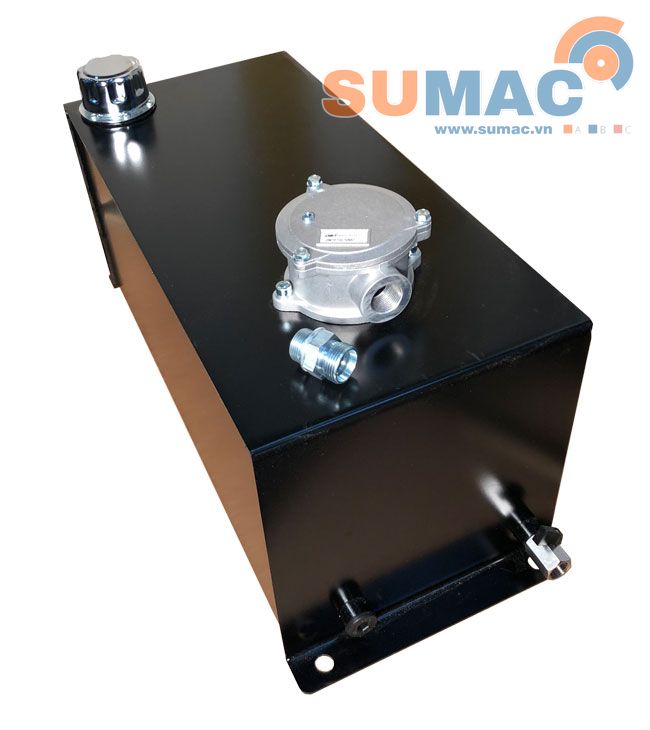

Thùng dầu có chiều dài lớn hơn rất nhiều so với chiều rộng, phù hợp lắp đặt những vị trí hạn chế chiều rộng thùng dầu

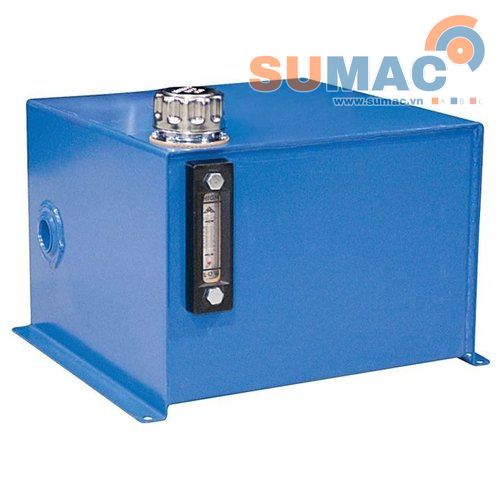

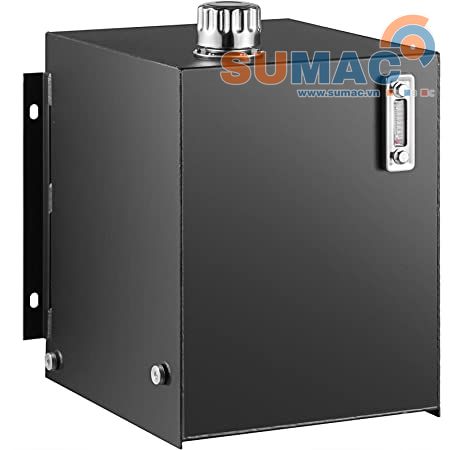

Thùng dầu thủy lực nhỏ : dung tích thùng dầu 40L, thùng dầu 50 lít.... lắp đặt bích hai bên hông để gắn lên tường, cột thép

Loại thùng dầu thủy lực lực hàn kín : Loại này tránh được bụi bẩn, nước vào bên trong thùng dầu nhưng nhược điểm là không thể vệ sinh, thay thế các thiết bị thủy lực bên trong thùng dầu.

Máy và thiết bị sumac thiết kế thùng dầu cho bộ nguồn thủy lực : có móc treo, lỗ hút dầu, xả dầu hồi, thước dầu, vú dầu...

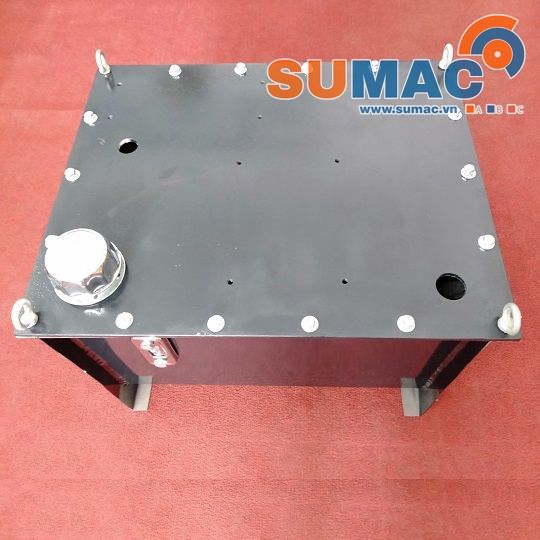

Bộ nguồn thủy lực 3.7kw sử dụng thùng dầu thủy lực 80 lít

Thùng dầu thủy lực thiết kế rãnh thu hồi dầu dọc chu vi thùng dầu đảm bảo thu dầu trong quá trình sử dụng giữ sàn nhà không bị loang dầu

Thùng dầu thủy lực là một trong các thiết bị không thể thiếu của bộ nguồn thủy lực

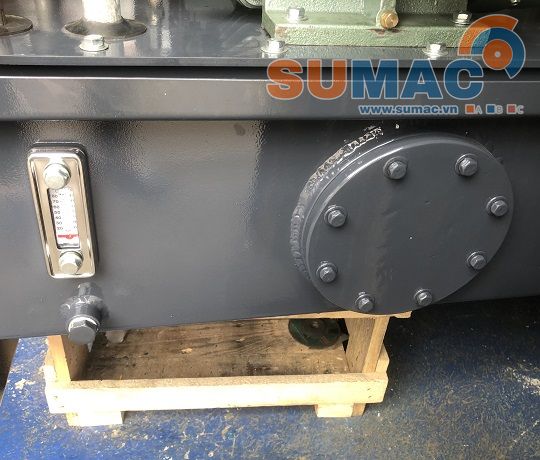

Thiết kế cửa vệ sinh thùng dầu : trong quá trình sử dụng dầu có cặn bẩn lắng đáy thùng, cửa vệ sinh giúp lau chùi vệ sinh bên trong thùng dầu dễ dàng mà không cần tháo nắp

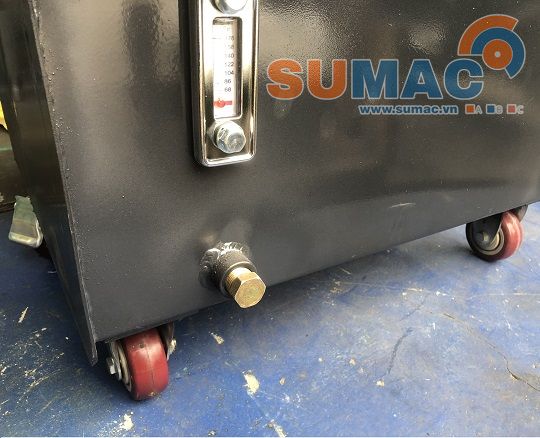

Một số bộ nguồn thủy lực nhỏ, di động, có gắn chân chạy đáy thùng di chuyển thùng dầu, bộ nguồn thủy lực dễ dàng

4.2. Theo dung tích thùng dầu thủy lực

Thành thùng dầu thép tấm chiều dầy phụ thuốc dung tích thùng, hàn kín 4 góc đảm bảo dầu không bị rò rỉ.

Máy và thiết bị Sumac thiết kế, gia công, cung cấp các loại thùng dầu thủy lực

Thông số thùng dầu thủy lực, phụ kiện thùng dầu thủy lực

Loại thùng dầu	Chiều dài L(mm)	Chiều rộng W(mm)	Chiều cao H(mm)
Thùng dầu 60 Lít	630	500	290
Thùng dầu 80 Lít	630	500	360
Thùng dầu 100 Lít	840	640	290
Thùng dầu 150 Lít	840	640	380
Thùng dầu 200 Lít	840	840	380
