Khớp nối xích

Mã SP K6Z0QS
Giá 192.000 VNĐ
Hãng sản xuất SUMAC
Nước sản xuất Đài Loan
Gian hàng Khách hàng
Bảo Hành Khách hàng
Lượt xem 179.25K
Module Khác Đơn giá Tổng Giá Số lượng
Khớp nối xích 40/12 192.000 VNĐ 192.000 VNĐ
Khớp nối xích 40/14 230.000 VNĐ 230.000 VNĐ
Khớp nối xích 40/16 247.000 VNĐ 247.000 VNĐ
Khớp nối xích 50/14 340.000 VNĐ 340.000 VNĐ
Khớp nối xích 50/16 405.000 VNĐ 405.000 VNĐ
Khớp nối xích 50/18 446.000 VNĐ 446.000 VNĐ
Khớp nối xích 50/20 495.000 VNĐ 495.000 VNĐ
Khớp nối xích 60/18 785.000 VNĐ 785.000 VNĐ
Khớp nối xích 60/20 900.000 VNĐ 900.000 VNĐ
Khớp nối xích 60/22 1.056.000 VNĐ 1.056.000 VNĐ
Khớp nối xích 80/18 1.320.000 VNĐ 1.320.000 VNĐ
Khớp nối xích 80/20 1.650.000 VNĐ 1.650.000 VNĐ
Khớp nối xích 80/22 2.010.000 VNĐ 2.010.000 VNĐ
Khớp nối xích 100/18 3.450.000 VNĐ 3.450.000 VNĐ
Khớp nối xích 100/20 3.900.000 VNĐ 3.900.000 VNĐ
Khớp nối xích 120/18 5.520.000 VNĐ 5.520.000 VNĐ

Khớp nối xích là gì?

Khớp nối xích là một loại khớp nối được sử dụng để kết nối hai hoặc nhiều xích lại với nhau để chuyền momen xoắn hoặc chuyền chuyển đông

Khớp nối xích thường được sử dụng trong các ứng dụng cần truyền động từ một vị trí đến vị trí khác nhau, như trong các ứng dụng công nghiệp, máy móc và thiết bị chuyên dụng.

Khớp nối xích bao gồm hai phần chính: nhông xích, xích liên kết, và vỏ khớp nối xích

Bộ khớp nối thường được thiết kế để có thể xoay và uốn cong, cho phép các xích được kết nối với nhau ở các góc khác nhau và tránh được các tác động lực tác động đến khớp nối.

Khớp nối xích có thể được làm bằng nhiều loại vật liệu khác nhau như thép, nhôm, đồng thau, thép không gỉ hoặc hợp kim, tùy thuộc vào các yêu cầu của ứng dụng cụ thể.

Các loại khớp nối xích khác nhau có thể được sử dụng để truyền động các loại tải trọng khác nhau, từ các ứng dụng nhẹ nhàng đến các ứng dụng nặng và áp lực cao.

khớp nối xích

PHÂN LOẠI KHỚP NỐI XÍCH

Có nhiều cách để phân loại khớp nối xích, tùy thuộc vào các yêu cầu của ứng dụng cụ thể. Sau đây là một số cách phân loại khớp nối xích phổ biến:

  1. Theo hình dáng: Khớp nối xích có thể được phân loại theo hình dáng của bộ khớp nối, bao gồm các loại như khớp nối xích tròn, khớp nối xích đa cạnh, khớp nối xích chữ U, khớp nối xích đôi, và khớp nối xích tự định vị.

  2. Theo kích thước: Khớp nối xích cũng có thể được phân loại theo kích thước của chúng, bao gồm các loại như khớp nối xích nhỏ, khớp nối xích trung bình và khớp nối xích lớn.

  3. Theo vật liệu: Khớp nối xích có thể được phân loại theo vật liệu chúng được làm bằng, bao gồm các loại như khớp nối xích thép, khớp nối xích nhôm, khớp nối xích đồng thau và khớp nối xích hợp kim.

  4. Theo ứng dụng: Khớp nối xích có thể được phân loại theo ứng dụng cụ thể của chúng, bao gồm các loại như khớp nối xích trong công nghiệp, khớp nối xích trong lĩnh vực ô tô, khớp nối xích trong ngành đóng tàu, và khớp nối xích trong máy móc chuyên dụng khác.

Tùy thuộc vào yêu cầu cụ thể của ứng dụng, người dùng có thể chọn loại khớp nối xích phù hợp nhất cho mục đích của họ.

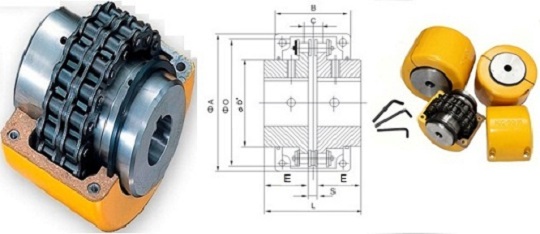

Dưới đây Sumac phân loại khớp nối xích theo tiêu chuẩn nhông xích và số răng

khớp nối xích KC 40-12

khớp nối xích KC 40-14

   O  61.1 mm
   D’  33.3 mm
   L  31.9 mm
   E  36.5 mm
   S  7.1mm
   A  76.9 mm
   B  72.1 mm
   O 70.6 mm
   D’ 42.8 mm
   L  34.9mm
   E  36.5mm
   S  7.1mm
   A 83.82 mm
   B  74.93mm

khớp nối xích KC 40-16

khớp nối xích KC 50-14

   O  76.9mm
   D’  48.0mm
   L  86.5mm
  E  39.6mm
   S  7.1mm
   A  91.94mm
   B  74.93mm
O  85.7mm
   D’  52.3mm
   L  100mm
   E  37.3mm
   S  9.5mm
   A  101mm
   B  85.1mm

khớp nối xích KC 50-16

khớp nối xích KC 50-18, 50-20

O  96mm
   D’  60.3mm
   L  100mm
   E  37.3mm
   S  9.5mm
   A  110.1mm
   B  85.1mm
   O  106.3mm
   D’  69.8mm
   L  100mm
   E  37.3mm
   S  9.5mm
   A 121 mm
   B  85.1mm

khớp nối xích KC 60-18

khớp nối xích KC 60-20

O 127 mm
   D’  85.8mm
   L  123.8mm
   E  55.5mm
   S  11.1mm
   A  141.9mm
   B  105.9mm
O  139.7mm
   D’  98.4mm
   L  123.8mm
   E  55.5mm
   S  11.1mm
   A  157.9mm
   B  104.9mm

khớp nối xích KC 60-22

khớp nối xích KC 80-18

   O  151.2mm
   D’ 109.5 mm
   L  123.8mm
   E  55.5mm
   S  11.1mm
   A  167.8mm
   B  116.8mm
O  169.0mm
   D’  109.5mm
   L  141.2mm
   E  63.5mm
   S  14.6mm
   A  189.9mm
   B  129mm

khớp nối xích KC 80-20

khớp nối xích KC 80-22

O  185.3mm
   D’  121.4mm
   L  146mm
   E  63.5mm
   S  14.6mm
   A  210mm
   B  136.9mm
   O  202.4mm
   D’  139.7mm
   L  157.1mm
   E  63.5mm
   S  14.6mm
   A  226mm
   B  136.9mm

khớp nối xích KC 100-20

khớp nối xích KC 120-18

O  231.7mm
   D’  160.3mm
   L  179.3mm
   E  80.96mm
   S  18.2mm
   A  280.9mm
   B  152.9mm
   O  254mm
   D’  170.6mm
   L  203.2mm
   E  90.4mm
   S  21.8mm
   A  307mm
   B  181.1mm

khớp nối xích KC 120-22

   O  302mm
   D’  209.5mm
   L  222.2mm
   E  100mm
   S  21.8mm
   A  357.14mm
   B  181.1mm

khớp nối xích

Đặc điểm khớp nối xích

- Khớp nối xích là một trong nhưng loại khớp nối trục được sử dụng trong công nghiệp, chế tạo máy. Dòng khớp nối này được biết đến với những ưu điểm vượt trội dễ dàng lắp đặt, an toàn và độ bền cao

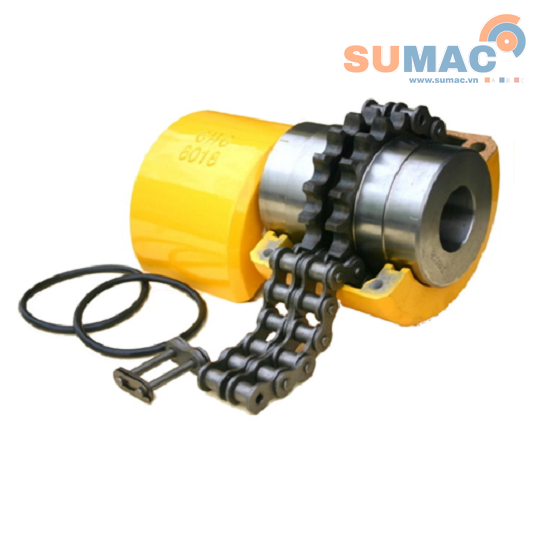

- Khớp nối xích được cấu tạo gồm 2 bộ nhông xích và bộ xích kép

- Khớp nối xích có lực ma sát không cao

- Khớp nối xích có khả năng chịu được mài mòn khi thường xuyên va chạm với các bộ phận, chi tiết máy khác trong quá trình vận hành

- Khớp nối xích chịu được nhiệt độ cao và làm việc hiệu quả trong môi trường khắc nghiệt
Mọi chi tiết vui lòng liên hệ:

MÁY & THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer

Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775)



ID: 0108039820

ID: 0107405111

Website: http://sumac.vn/

Email: vnsumac@gmail.com

Dưới đây thông số kĩ thuật của khớp nối xích cơ bản:

• Thông số kỹ thuật của khớp nối xích KC 40-12

  •    O  61.1 mm
  •    D’  33.3 mm
  •    L  31.9 mm
  •    E  36.5 mm
  •    S  7.1mm
  •    A  76.9 mm
  •    B  72.1 mm

khớp nối

khớp nối xích
