Đồng hồ đo áp suất thủy lực 3 kim

Đồng hồ đo áp suất thủy lực 3 kim

Đồng hồ đo áp suất thủy lực 3 kim là thiết bị chuyên dụng trong các hệ thống thủy lực công nghiệp, dùng để giám sát và cảnh báo áp suất một cách trực quan và an toàn

Đồng hồ áp suất 3 kim thủy lực là loại đồng hồ đo áp suất có 3 kim chỉ, bao gồm 1 kim chỉ áp suất hiện tại và 2 kim còn lại dùng để cài đặt ngưỡng áp suất cao và thấp, giúp cảnh báo hoặc điều khiển hệ thống khi áp suất vượt quá giới hạn

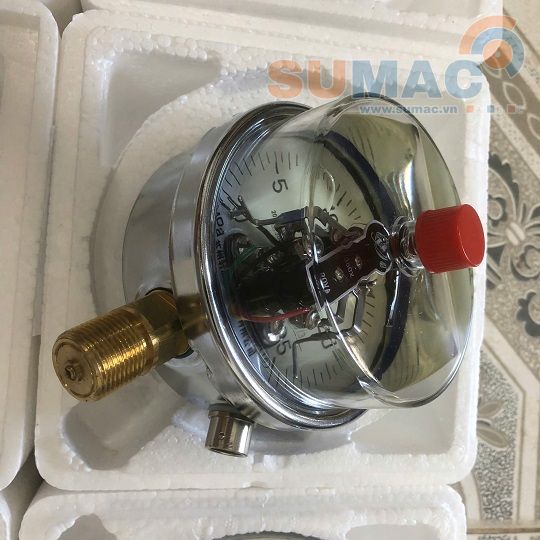

Cấu tạo đồng hồ đo áp suất 3 kim thủy lực

- Kim đen (chính):  Hiển thị áp suất thực tế trong hệ thống thủy lực

- Kim đỏ (set cao): Cài đặt ngưỡng áp suất cao – cảnh báo khi vượt giới hạn

- Kim xanh (set thấp) :  Cài đặt ngưỡng áp suất thấp – cảnh báo khi dưới mức an toàn

- Cơ cấu cảm biến:  Thường là dạng ống bourdon, biến đổi áp suất thành chuyển động

- Tiếp điểm điện (nếu có):  Đóng/mở mạch điện khi áp suất chạm đến ngưỡng cài đặt (NO/NC)

THÔNG SỐ KỸ THUẬT ĐỒNG HỒ ÁP SUẤT 3 KIM

- Đường kính mặt: Ø60mm, Ø100mm, Ø150mm

- Dải áp suất làm việc: 0~10, 50, 100, 150, 200, 250, 300, 350, 400, 500 bar

- Chân bắt ren: M14x1.5 (với mặt Ø60mm), M20x1.5 (với mặt Ø100mm/150mm)

- Nhiệt độ làm việc: -20~70 độ C

- Điện áp làm việc: 220~380V

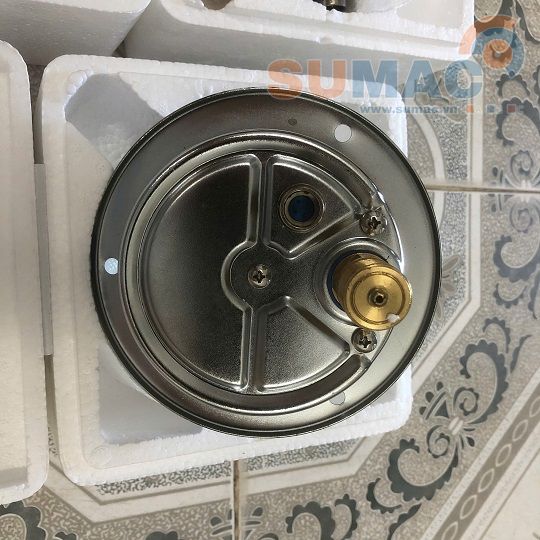

- Kiểu đồng hồ áp suất 3 kim: Chân đứng/chân sau

- Ứng dụng cho: Khí nén, dầu thủy lực

Nguyên lý hoạt động

- Khi hệ thống thủy lực hoạt động, áp suất truyền vào ống bourdon bên trong đồng hồ làm ống cong ra → kim chính xoay.

- Người dùng có thể điều chỉnh kim đỏ và kim xanh để đặt các ngưỡng cảnh báo.

- Nếu đồng hồ có tiếp điểm điện, khi áp suất vượt ngưỡng, nó sẽ kích hoạt còi báo, tắt máy bơm, hoặc bật hệ thống điều khiển khác.

Ứng dụng thực tế

- Hệ thống thủy lực máy ép, bơm cao áp

- Dây chuyền sản xuất tự động

- Trạm nguồn thủy lực công nghiệp

- Các hệ thống cần kiểm soát áp suất an toàn

- Hiển thị - đo áp suất của khí nén, thủy lực

- Lấy tín hiệu điện điều khiển cho hệ thống thủy lực: Giới hạn dưới của áp suất và giới hạn trên của áp suất

- Thông qua cảm biến áp suất để điều chỉnh LỰC ÉP của xilanh thủy lực

- Thông qua cảm biến áp suất để đưa ra cảnh báo an toàn cho hệ thống thủy lực

PHÂN LOẠI ĐỒNG HỒ ÁP SUẤT 3 KIM

- Đồng hồ áp suất 3 kim cho khí nén

- Đồng hồ áp suất 3 kim cho thủy lực

- Đồng hồ áp suất 3 kim chân đứng

- Đồng hồ áp suất 3 kim chân sau

Lưu ý khi chọn mua

- Dải đo: chọn lớn hơn áp suất vận hành 25–30%

- Loại tiếp điểm: cần NO/NC không? Tích hợp relay?

- Vật liệu: dùng inox nếu có môi trường ăn mòn

- Chân ren: M20x1.5, G1/2 hay G1/4? Chân đứng hay chân sau?

- Xuất xứ: Trung Quốc (giá rẻ), Hàn Quốc/Đức (chất lượng cao)
