Bơm thủy lực bánh răng 1A - Hydraulic pump

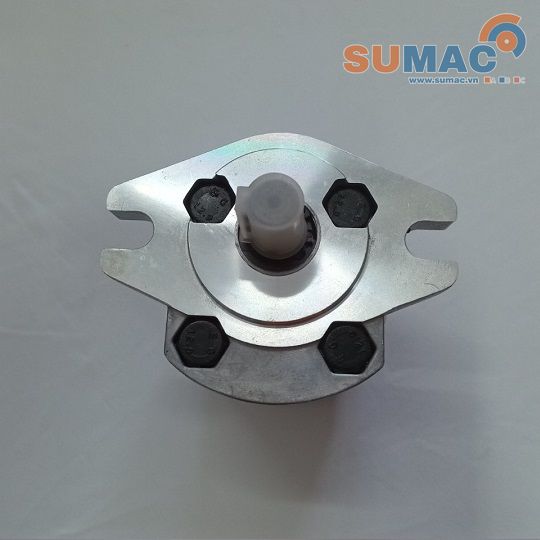

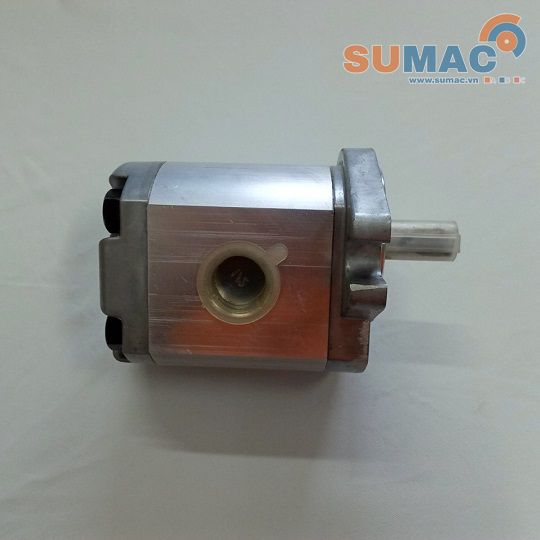

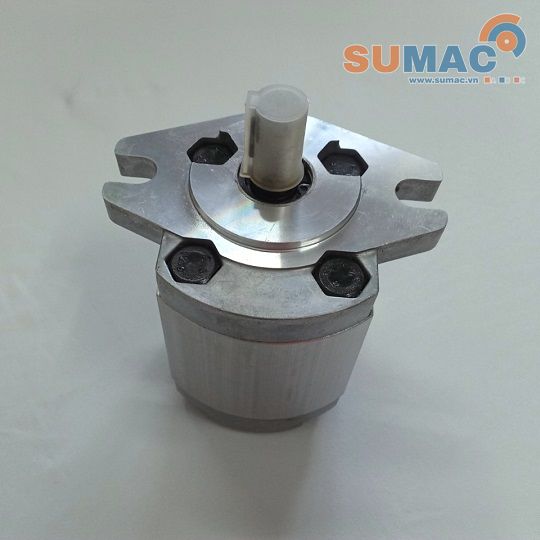

Bơm thủy lực HGP-1A

- Bơm thủy lực HGP 1A là loại bơm thủy lực bánh răng có momen xoắn thấp phù hợp với thiết bị sử dụng áp suất nhỏ dưới 20 Mpa

- Bơm bánh răng HGP-1A có cấu trúc đơn giản, ít tiếng ồn, hoạt động ổn định, hiệu suất tự mồi tốt. Bơm bánh răng HGP-1A được sử dụng rộng rãi trong các loại máy thủy lực, hệ thống thủy lực của máy công cụ

Thông số kích thước HGP1A

- Ngoài ra, bơm bánh răng HGP-1A có thể được sử dụng bơm truyền dầu, bơm dầu  bôi trơn máy, bơm dầu nhiên liệu

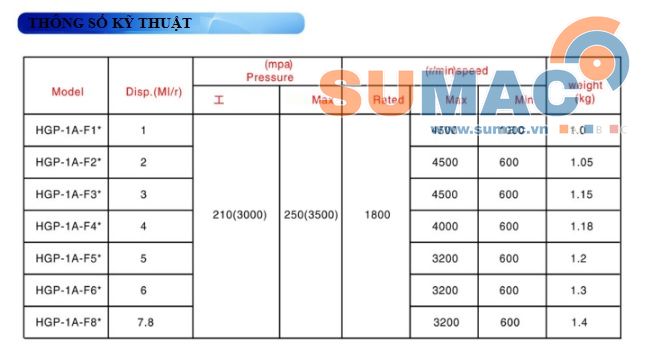

- Thông số kỹ thuật:
Model: HGP-1A
Đường kính hút: 3/8'', 1/2''
Đường kính xả: 3/8''
Lưu lượng: 1cc đến 8cc
Tốc độ quay: 600 đến 4500 v/p.
Áp suất tối đa: 210 Bar
Trọng lượng: 1kg đến 1.3kg

Trục bơm bánh răng có tác dụng liên kết với động cơ điện làm bơm hoạt động bơm dầu ra hệ thống thuỷ lực

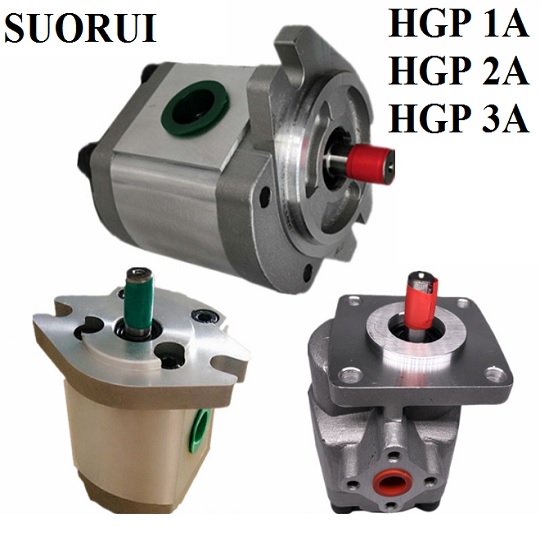

Ứng dụng bơm thủy lực SUORUI trong bơm chìm, có ưu điểm giảm tiếng ồn

Các loại bơm thủy lực

1. Bơm cánh gạt  - hydraulic pump

2. Bơm thủy lực HGP-3A

- Bơm thủy lực HGP 3A là loại bơm thủy lực bánh răng có momen xoắn cao, thường sử dụng cho áp cao

- Bơm bánh răng HGP-3A có cấu trúc đơn giản, ít tiếng ồn, hoạt động ổn định, hiệu suất tự mồi tốt. Bơm bánh răng HGP-3A được sử dụng rộng rãi trong các loại máy thủy lực, hệ thống thủy lực của máy công cụ

- Ngoài ra, bơm bánh răng HGP-3A có thể được sử dụng bơm truyền dầu, bơm dầu  bôi trơn máy, bơm dầu nhiên liệu
- Thông số kỹ thuật:
Model: HGP-3A
Đường hút: ren 3/4
Đường xả: ren 1/2
Lưu lượng: lưu lực từ 6cc đến 25cc
Tốc độ quay: 500 ~ 2000 v/p.
Áp suất: 175 PSI
Trọng lượng: 2.25 kg đến 3.5 kg

Ngoài loại bơm thủy lực 3A, còn có các loại bơm thủy lực 1A, 2A và bơm thủy lực có mô men xoắn lớn hơn

3. Bơm cánh gạt

Phạm vi làm việc của bơm cánh gạt tác dụng đơn tương đối hẹp nhưng đối với bơm tác dụng kép phạm vi làm việc được mở rộng nhiều.
Máy thuỷ lực cánh gạt được sử dụng nhiều trong hệ thống máy công cụ, khoan, doa, phay, tiện, mài.

Cấu tạo của bơm cánh gạt tác dụng đơn gồm có một vỏ hình trụ trong đó có rôto. Tâm của vỏ và rôto lệch nhau một khoảng là e. Trên rôto có các bản phẳng. Khi rôto quay, các bản phẳng này trượt trong các rãnh và gạt chất lỏng, nên gọi là cánh gạt. Phần không gian giới hạn bởi vỏ bơm và rôto gọi là thể tích làm việc.
Với kết cấu của bơm cánh gạt như trên, một vòng quay máy thể hiện một lần hút và một lần đẩy còn gọi là bơm cánh gạt  tác dụng đơn. Bơm càng nhiều cánh gạt thì lưu lượng càng đều, thông thường số cánh gạt có từ 4 đến 12 cánh.
Nhược điểm của bơm cánh gạt tác dụng đơn là gây lên lực hướng kính lệch (từ khoang đẩy).

Hình trên thể hiện sơ đồ kết cấu của một bơm cánh gạt tác dụng kép. Khác với trường hợp bơm cánh gạt tác dụng đơn, để tăng thể tích làm việc trong quá trình hút và quá trình đẩy người ta không bố trí roto và stato lệch tâm nhau mà mặt trong của stato có dạng những cung tròn có bán kính khác nhau nối tiếp nhau.

Hai khoang hút và 2 khoang đẩy được bố trí đối xứng nhau qua tâm của vỏ. Như vậy sau một lần quay bơm cánh gạt thực hiện hai lần hút và đẩy. Để tăng chiều dài khe hẹp, giảm lực dẫn động các cánh gạt và tránh cho cánh gạt không bị kẹt người ta bố trí các cánh gạt nằm nghiêng so với phương hướng kính một góc  = 6 đến 130 (Chú ý khi bố trí nghiêng như vậy, bơm chỉ làm việc theo một chiều).

- Khoảng làm việc của bơm cánh gạt thủy lực.

Khoảng làm việc của bơm cánh gạt thông thường như sau:
• Tốc độ tối thiểu khi có tải 500-600v/p
• Tốc độ tối đa khi có tải 2000-3000v/p
• Lưu lượng tới 600 l/p
• Áp suất làm việc liên tục tới 210at
• Áp suất hút cho phép 0,16 at.

- Động cơ cánh gạt
Kết cấu của động cơ cánh gạt tương tự như bơm cánh gạt nhưng đối với động cơ yêu cầu lực tỳ của cánh gạt lên stato phải thường xuyên và đủ lớn.
- Vật liệu chế tạo.
Vật liệu làm cánh gạt có thể là thép gió P18, thép 20X, thép 40X hoặc thép làm vòng bi nhiệt luyện đạt độ cứng 62HRC

Trạm nguồn thủy lực 5.5 kw
