Tìm hiểu về cổng trục dầm đôi, cầu trục dầm đôi

Thế nào là cổng trục dầm đôi, cầu trục dầm đôi

Cổng trục dầm đôi:

- dầm ngang bao gồm 2 dầm, tời điện nâng hạ chạy trên mặt trên của dầm.

- chân chạy biên của cổng trục chạy dưới mặt nền xưởng, mặt nền kho bãi

- ray chạy dọc của cổng trục được đặt bằng ray P11, P18, P24.

Sử dụng ray lớn hay nhỏ phụ thuộc vào tải trọng nâng hạ và tải trọng bản thân của cổng trục

Cổng trục dầm đôi

Hình ảnh cổng trục dầm đôi

Cầu trục dầm đôi:

- dầm ngang bao gồm 2 dầm, tời điện nâng hạ chạy trên mặt trên của dầm.

- chân chạy biên của cổng trục chạy trên dầm dọc của nhà xưởng

Thông thường dầm dọc sẽ đặt cách mặt nền xưởng từ 4m đến 12m

- ray chạy dọc của cầu trục được đặt bằng ray P11, P18, P24.

Sử dụng ray lớn hay nhỏ phụ thuộc vào tải trọng nâng hạ và tải trọng bản thân của cổng trục

Cầu trục dầm đôi

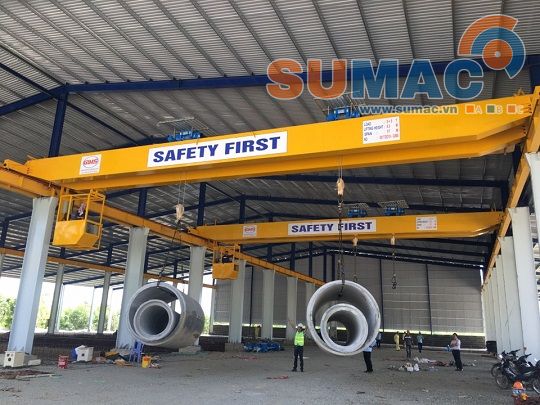

Hình ảnh cầu trục dầm đôi

Sự khác nhau giữa cổng trục là cầu trục là chân chạy dọc của cổng trục chạy trên nền nhà xưởng, còn cầu trục thì chân chạy dọc của cầu trục chạy trên dầm dọc của nhà xưởng. Khách hàng đưa ra lựa chọn lắp đặt cổng trục hay cầu trục phụ thuộc vào nhu cầu sử dụng và mặt bằng hiện có của chủ đầu tư

Cổng trục lắp đặt phù hợp với các trường hợp sau: cần chạy ngoài trời, kho bãi rộng, nhà xưởng đã có sẵn nhưng kết cấu không đủ vững chắc để cẩu chạy trên, cổng trục tháo lắp dễ dàng không phụ thuộc kết cấu của nhà xưởng. Nhược điểm của cổng trục là mất diện tích hai bên để chân chạy dọc di chuyển

Cầu trục lắp đặt phù hợp với các trường hợp sau: nhà xưởng có sẵn kết cấu đủ điều kiện lắp đặt cầu trục, lắp mới nhà xưởng đồng bộ với cầu trục. Ưu điểm của cầu trục là không mất diện tích chạy dưới, gọn gàng hơn cổng trục

*** Cổng trục dầm đôi, cầu trục dầm đôi và cổng trục dầm đơn, cầu trục dầm đơn khác nhau như thế nào

Cổng trục dầm đôi, cầu trục dầm đôi dầm ngang bao gồm 2 dầm, tời điện nâng hạ chạy trên mặt trên của dầm. Ưu điểm của cẩu trục loại này độ an toàn cao, lắp đặt sửa chữa nhanh

cổng trục dầm đơn, cầu trục dầm đơn dầm ngang chỉ bao gồm 1 dầm, tời điện nâng hạ treo dưới dầm. Cổng trục dầm đơn, cầu trục dầm đơn có chi phí đầu tư rẻ hơn so với cổng trục dầm đôi, cầu trục dầm đôi

Cổng trục dầm đơn

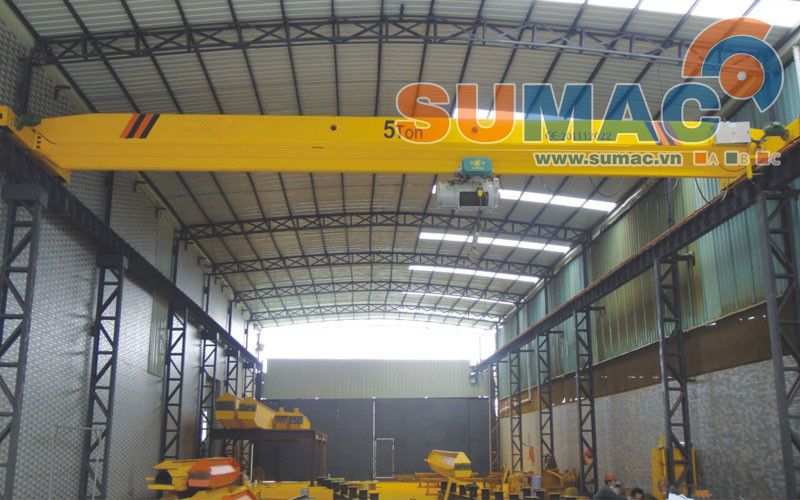

Hình ảnh cầu trục dầm đơn

.

Cổng trục dầm đơn

Hình ảnh cổng trục dầm đơn

Tời điện (Palang) nâng hạ nên lựa chọn như thế nào

Thiết bị điện nâng hạ, di chuyển 4 hướng khách hàng có thể lựa chọn thiết bị Nhật bãi, Nhật mới, Trung Quốc mới, Hàn Quốc mới cũ. Với kinh nghiệm của riêng chúng tôi, khách hàng nên lựa chọn tời cẩu điện Nhật bãi. Ưu điểm cầu tời Nhật bãi có độ bền cao, độ an toàn cao. Giá thành của cầu tời điện Nhật cạnh tranh với cẩu mới của Trung Quốc. Nhưng chất lượng của tời điện Nhật bãi có thể lên đến 20 năm, 30 năm.

Tìm hiểu về tời điện Nhật bãi tại đây

Dưới đây là bài viết về cổng trục 5 tấn dầm đôi, rộng 12m. Quý vị có thể tham khảo

CỔNG TRỤC 5 TẤN RỘNG 12M

Cổng trục 5 tấn - Thi công 20 ngày - Bảo hành 12 tháng

Thông số kỹ thuật:

- Tải trọng nâng: 5 tấn

- Chiều cao nâng: 6m

- Khẩu độ rộng: 12m

- Chiều dài chạy dọc: 34m

- Công suất: 7.5kw

- Điện áp sử dụng: 3P, 380V

Cổng trục 5 tấn ,cẩu trục 5 tấn

Cổng trục 5 tấn - Rộng 12m - Chiều cao nâng 6m sau khi hoàn thiện

Cổng trục sử dụng phù hợp cho nhiều nhiều nhà máy sản xuất, nhà máy chế tạo, hay nhu cầu sử dụng di chuyển sản phẩm có trọng lượng lớn. Cổng trục thi công nhanh, độ an toàn cao. Cổng trục phù hợp với địa điểm lắp đặt có mặt bằng rộng, hay sân bãi bắt buộc phải hoạt động ngoài trời.

- Cổng trục 5 tấn cho nhà máy chế biến gỗ

- Cổng trục 5 tấn cho nhà máy khai thác mỏ, quặng

- Cổng trục 5 tấn cho nhà máy đúc ép gạch, ống cống cọc bê tông

- Cổng trục 5 tấn cho cửa hàng, kho bãi vật thiệu xây dựng, xưởng tôn.v.v.

- Cổng trục 5 tấn cho nhà máy chế tạo

- .v.v..

Mặt bằng lắp đặt cổng trục chữ A 5 tấn, 3 tấn, 2 tấn, 1 tấn

Mặt bằng lắp đặt công trục 5 tấn - Ray chạy dọc được đặt trên nền bê tông dày từ 15cm đến 20cm

Chất lượng nền tốt. Mặt bằng được đánh thăng bằng cẩn thận, dung sai không quá 10mm

Cổng trục chữ A 5 tấn

Chân cẩu trục chữ A được lắp đặt tại bãi trống. Toàn bộ chân cổng trục được chế tạo lắp giáp bắt ốc

Lắp đặt nhanh, chính xác, an toàn

Lắp đặt cổng trục, lắp đặt cầu trục

Hiện trường dựng khung chữ A cổng trục 5 tấn

Cổng trục, cầu trục, cẩu trục 5 tấn, 3 tấn, 2 tấn, 1 tấn

Hiện trường lắp đặt kết cấu cổng trục

* Quy trình lắp lặt cổng trục

- Lắp đặt ray chạy: P18, ray P sẽ được cố định xuống nền bê tông bằng vít nở hoặc hàn cố định hoặc gim cóc

- Lắp đặt khung chữ A, khung chữ A được lắp sẵn dưới đất, sau đó dựng được giữ cố định bằng cần cẩu tự hành hoặc cố định bằng dây cáp, ống hộp .v.v

- Sau khi lắp đặt 2 khung chữ A của cổng trục, dầm cẩu trục sẽ được đặt lên

- Đặt palang (với dầm đôi). Trong trường hợp cổng trục là dầm cẩu đơn thì palang sẽ được lắp với dầm ở dưới trước khi lắp lên trên

- Sau khi hoàn thành lắp đặt kết cấu, cổng trục sẽ hoàn thành tiếp đường điện dọc của cổng trục, đường điện ngang cổng trục, cố định ray chạy dưới, xiết là ốc bắt

Video đặt Palang lên dầm

* Cấu tạo của cổng trục 5 tấn

- Chân chạy cổng trục 5 tấn: bánh xe Ø250, động cơ 1.5kw đến 2.2kw. Công suất động cơ dầm biên phụ thuộc vào tải trọng nâng hạ, phụ thuộc kích thước của cổng trục.

Kích thước chiều dài của dầm biên cổng trục phụ thuộc vào chiều cao của cổng trục. Cổng trục có chiều cao hoạt động càng cao thì chân chạy dầm biên càng dài. Trung bình chân chạy dầm biên của cổng trục có chiều dài từ 2m đến 4m

- Khung chữ A: khung chữ A của cổng trục có thể được làm từ thép Hình I, U, H thép tấm tổ hợp, ống thép.v.v.

- Dầm ngang: dầm đôi, dầm đơn

- Palang điện 5 tấn

- Hệ thống dẫn điện ngang: thông thường hệ thống dẫn điện ngang của công trục sẽ làm dạng máng C, cáp dẹt. Dạng cấp điện ngang của cổng trục dạng này rất bền, ổn định và có tính thẩm mỹ cao. Dạng khác của hệ thống dẫn điện ngang của cẩu trục là dạng dây tròn cáp mềm sâu đo, ưu điểm tiết kiệm chi phí nhưng độ bền không cao và không có tính thẩm mỹ. Dạng khác nữa của hệ thống dẫn điện ngang của cổng trục là ray điện thanh quẹt

Dây dẫn điễn cẩu trục

Dây dẫn điện ngang của cổng trục dạng Máng C, cáp dẹt

Cổng trục 5 tấn

Chân chữ A của cổng trục,

Chân chạy được chế tạo chắc chắn có bố trí thang lên xuống để thuận tiện khi sửa chữa, lắp đặt

Khung chữ A: khung chữ A của cổng trục có thể được làm từ thép Hình I, U, H thép tấm tổ hợp, ống thép.v.v.

Palang điện 5 tấn Nhật bãi

Palang điện 5 tấn hãng TH - xuất xứ Nhật Bản - Tải trọng 5 tấn

Tìm hiểu các loại Tời điện Nhật bãi

Tủ điện cẩu trục 5 tấn

Tủ điện Palang điện 5 tấn hãng TH - xuất xứ Nhật Bản - Tải trọng 5 tấn

Thông số kỹ thuật Palang điện 5 tấn

- Tải trọng nâng: 5 tấn

- Chiều cao nâng: 6m

- Công suất động cơ nâng hạ: 7.5kw

- Công suất động cơ di chuyển ngang: 0.75kw

- Cữ hành trình trên: có

- Điện áp sử dụng: 3P, 380V - 50Hz

- Trọng lượng: +_ 1000kg

Cổng trục 5 tấn sau khi lắp đặt hoàn thiện

Video chạy thử cổng trục trước khi thử tải



Những lưu ý khi thử tải cổng trục 5 tấn

- Đối với khung dầm kết cấu: Khi cẩu có tải và không tải kết cấu có độ rung lắc trọng phạm vi cho phép. Với dầm ngang độ lún không quá 15mm khi chuẩn tải 5 tấn

- Tời điện khi nâng hạ phanh không bị trôi quá 150mm

- Di chuyển ngang, di chuyển dọc êm ái

- Khi nâng hạ có tải, di chuyển có tải tiếng ồn của thiết bị gần tương đương khi thiết bị chạy không tải

Với Tời nâng hạ 5 tấn có hệ số an toàn 1.25 nên cẩu có khả nâng cẩu an toàn 6.25 tấn

Video thử tải xe tải Thaco có trọng lượng hơn 6 tấn
