Cổng trục 5 tấn - Cổng trục ngoài trời cho nhà máy đúc bê tông ly tâm - Thi công 20 ngày - Bảo hành 12 tháng

Thông số kỹ thuật:

- Tải trọng nâng: 5 tấn

- Chiều cao nâng: 6m

- Khẩu độ rộng: 12m

- Chiều dài chạy dọc: 34m

- Công suất: 7.5kw

- Điện áp sử dụng: 3P, 380V

Cổng trục 5 tấn sử dụng cho nhà máy sản xuất ống, cọc bê tông đúc ly tâm. Cổng trục chạy ngoài trời có tác dụng nâng hạ khuôn đúc bê tông, ống bê tông trước và sau khi đúc để phơi khô bê tông và vận chuyển hàng hóa di chuyển đi lắp đặt. Đặc thù chạy ngoài trời của cổng trục nên cổng trục 5 tấn được làm mái tránh mưa nắng cho Palang nâng hạ, động cơ điện được che chắn cẩn thận. Giúp cổng trục hoạt động an toàn, bền bỉ trong môi trường ngoài trời

Cổng trục được lắp đặt tại Chợ Đồng - TT. Bằng Lũng - Bắc Kạn

Mặt bằng lắp đặt cổng trục chữ A

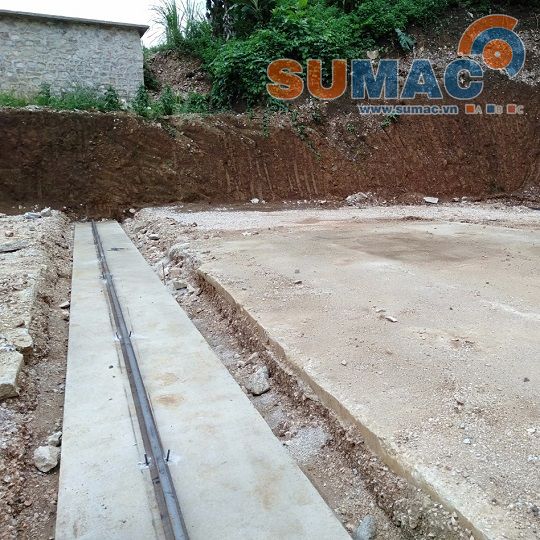

Mặt bằng lắp đặt công trục 5 tấn - Ray chạy dọc được đặt trên nền bê tông dày từ 15cm đến 20cm

Chất lượng nền tốt. Mặt bằng được đánh thăng bằng cẩn thận, dung sai không quá 10mm

Chân cẩu trục chữ A

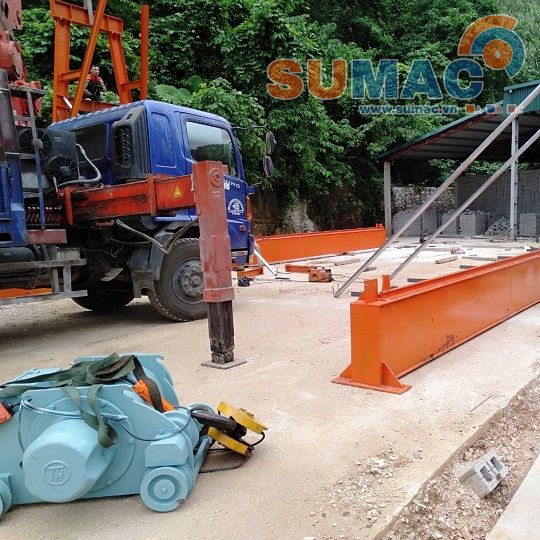

Chân cẩu trục chữ A được lắp đặt tại bãi trống. Toàn bộ chân cổng trục được chế tạo lắp giáp bắt ốc

Lắp đặt nhanh, chính xác, an toàn

Cổng trục chữ A 5 tấn   Cổng trục 5 tấn

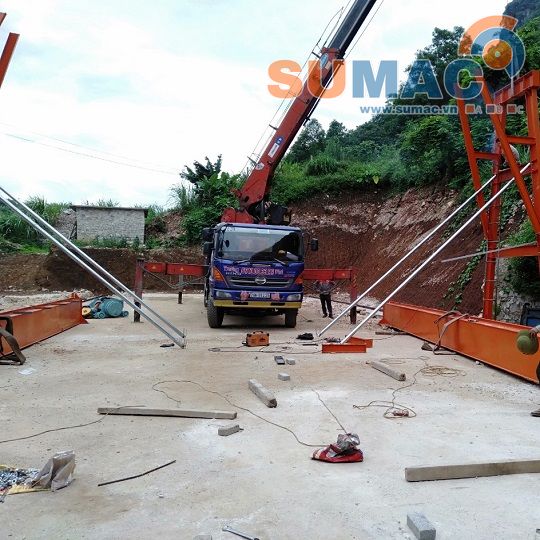

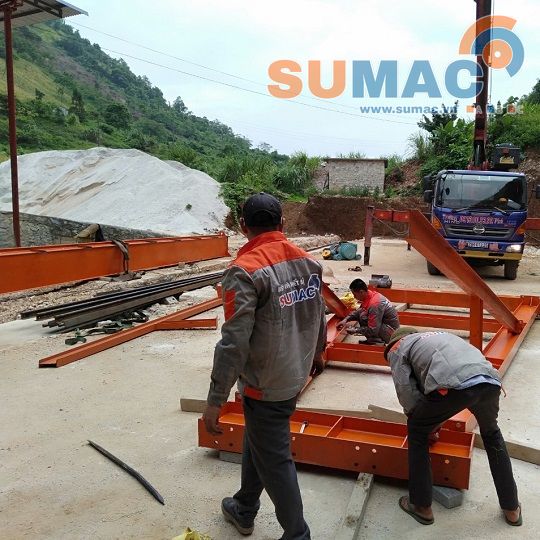

Hiện trường lắp đặt kết cấu cổng trục

* Quy trình lắp lặt cổng trục

- lắp đặt ray chạy: P18, ray P sẽ được cố định xuống nền bê tông bằng vít nở hoặc hàn cố định hoặc gim cóc

- lắp đặt khung chữ A, khung chữ A được lắp sẵn dưới đất, sau đó dựng được giữ cố định bằng cần cẩu tự hành hoặc cố định bằng dây cáp, ống hộp .v.v

- sau khi lắp đặt 2 khung chữ A của cổng trục, dầm cẩu trục sẽ được đặt lên

- đặt palang (với dầm đôi). Trong trường hợp cổng trục là dầm cẩu đơn thì palang sẽ được lắp với dầm ở dưới trước khi lắp lên trên

- sau khi hoàn thành lắp đặt kết cấu, cổng trục sẽ hoàn thành tiếp đường điện dọc của cổng trục, đường điện ngang cổng trục, cố định ray chạy dưới, xiết là ốc bắt

Quá trình đưa palang lên trên dầm

* Cấu tạo của cổng trục 5 tấn

- Chân chạy cổng trục 5 tấn: bánh xe Ø250, động cơ 1.5kw đến 2.2kw. Công suất động cơ dầm biên phụ thuộc vào tải trọng nâng hạ, phụ thuộc kích thước của cổng trục.

Kích thước chiều dài của dầm biên cổng trục phụ thuộc vào chiều cao của cổng trục. Cổng trục có chiều cao hoạt động càng cao thì chân chạy dầm biên càng dài. Trung bình chân chạy dầm biên của cổng trục có chiều dài từ 2m đến 4m

- Khung chữ A: khung chữ A của cổng trục có thể được làm từ thép Hình I, U, H thép tấm tổ hợp, ống thép.v.v.

- Dầm ngang: dầm đôi, dầm đơn

- Palang điện 5 tấn

- Hệ thống dẫn điện ngang: thông thường hệ thống dẫn điện ngang của công trục sẽ làm dạng máng C, cáp dẹt. Dạng cấp điện ngang của cổng trục dạng này rất bền, ổn định và có tính thẩm mỹ cao. Dạng khác của hệ thống dẫn điện ngang của cẩu trục là dạng dây tròn cáp mềm sâu đo, ưu điểm tiết kiệm chi phí nhưng độ bền không cao và không có tính thẩm mỹ. Dạng khác nữa của hệ thống dẫn điện ngang của cổng trục là ray điện thanh quẹt

Dây dẫn điện cổng trục

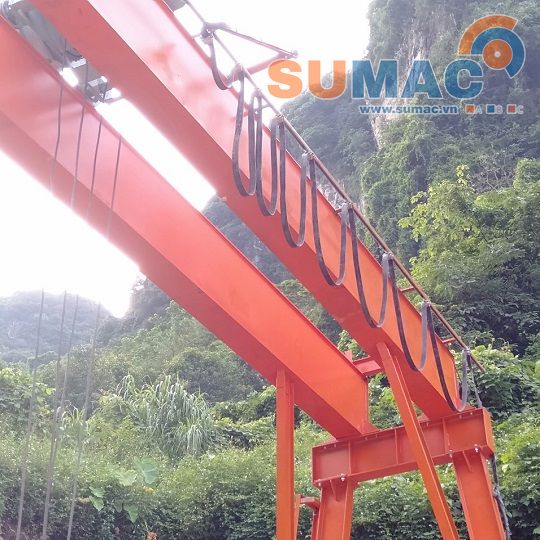

Cổng trục trên được lắp điện ngang dạng máng C, cáp dẹt

Cổng trục nâng hạ 5 tấn

Chân chữ A của cổng trục,

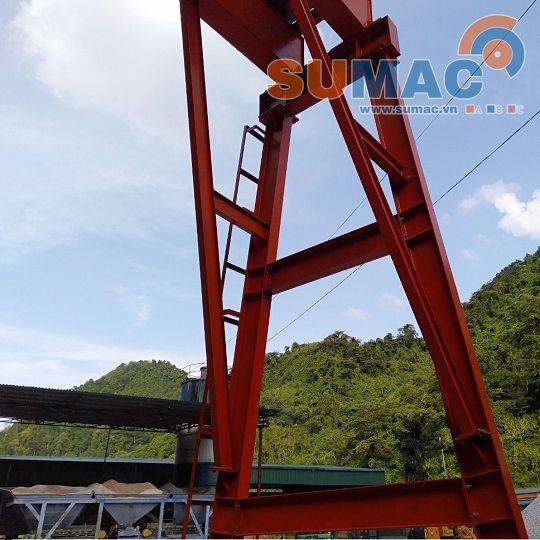

Chân chạy được chế tạo chắc chắn có bố trí thang lên xuống để thuận tiện khi sửa chữa, lắp đặt

Tời điện bò 5 tấn

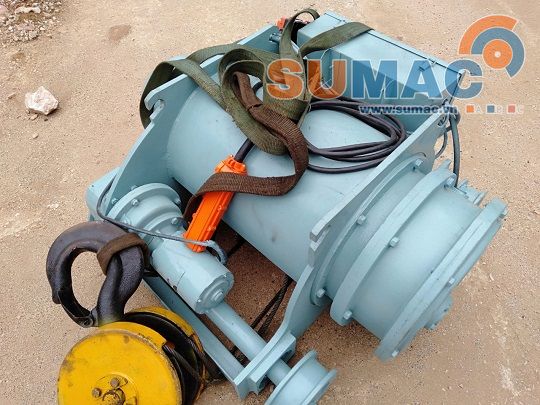

Palang điện 5 tấn - Nhãn hiệu TH - xuất xứ Nhật đã qua sử dụng

Thông số kỹ thuật Palang điện 5 tấn

- Tải trọng nâng: 5 tấn

- Chiều cao nâng: 6m

- Công suất động cơ nâng hạ: 7.5kw

- Công suất động cơ di chuyển ngang: 0.75kw

- Cữ hành trình trên: có

- Điện áp sử dụng: 3P, 380V - 50Hz

- Trọng lượng: +_ 1000kg

Cầu trục 5 tấn

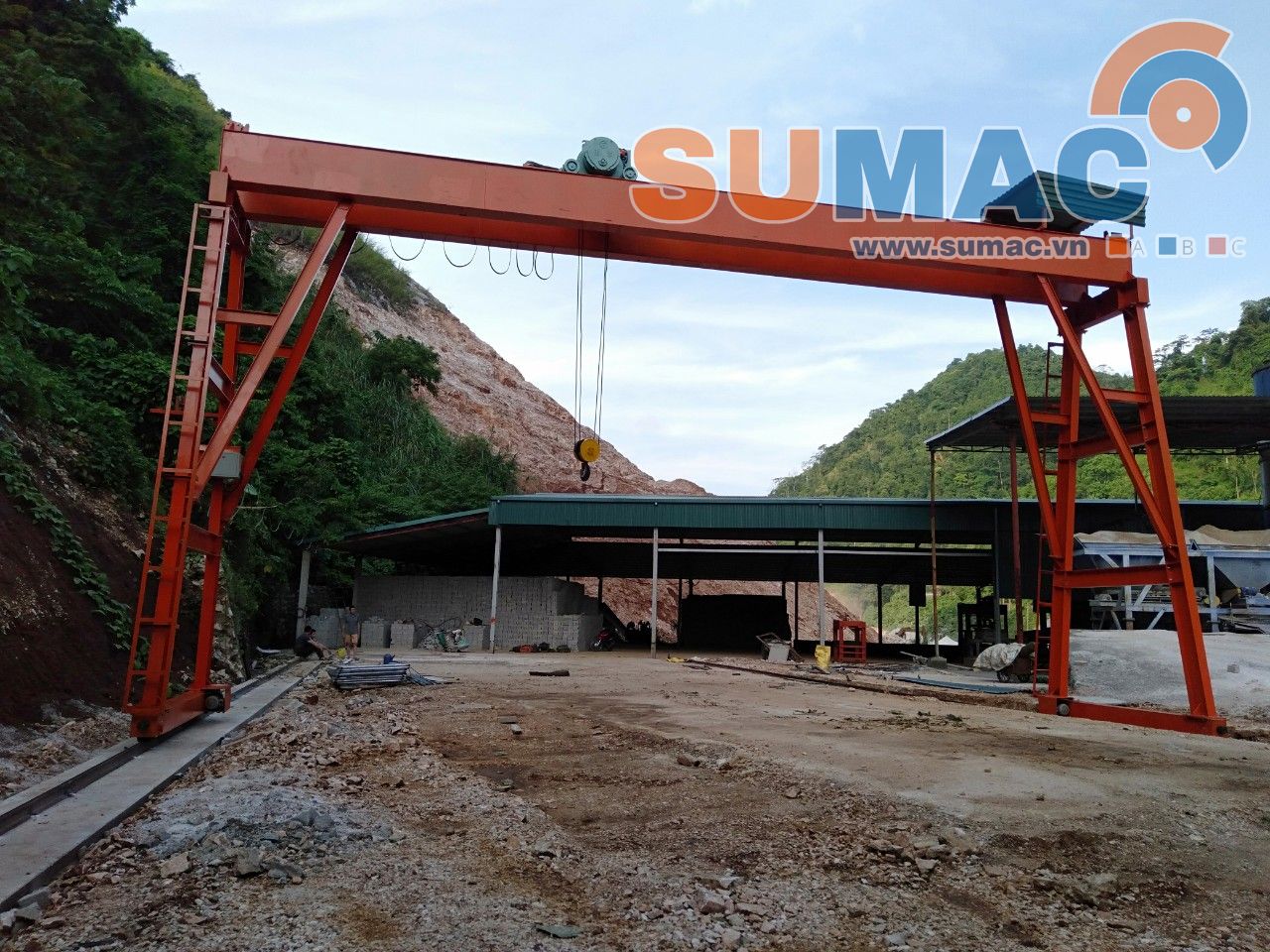

Cổng trục 5 tấn sau khi lắp đặt hoàn thiện

Video chạy thử cổng trục trước khi thử tải



Những lưu ý khi thử tải cổng trục 5 tấn

- Đối với khung dầm kết cấu: Khi cẩu có tải và không tải kết cấu có độ rung lắc trọng phạm vi cho phép. Với dầm ngang độ lún không quá 15mm khi chuẩn tải 5 tấn

- Tời điện khi nâng hạ phanh không bị trôi quá 150mm

- Di chuyển ngang, di chuyển dọc êm ái

- Khi nâng hạ có tải, di chuyển có tải tiếng ồn của thiết bị gần tương đương khi thiết bị chạy không tải

Với Tời nâng hạ 5 tấn có hệ số an toàn 1.25 nên cẩu có khả nâng cẩu an toàn 6.25 tấn

Video thử tải xe tải có trọng lượng hơn 6 tấn
