Bộ nguồn thủy lực 3.7kw cung cấp cho khách tại Hưng Yên

Máy & thiết bị chuyên cung cấp,  tư vấn lắp đặt thiết bị thủy lực

Bộ nguồn thủy lực là một cụm bộ phận cung cấp dầu, tạo áp xuất cho hệ thống thủy lực.

Hệ thống thủy lực có thể như: Máy ép thủy lực, máy chấn thủy lực, máy uốn thủy lực, động cơ thủy lực, máy nâng.v.v

Bộ nguồn thủy lực

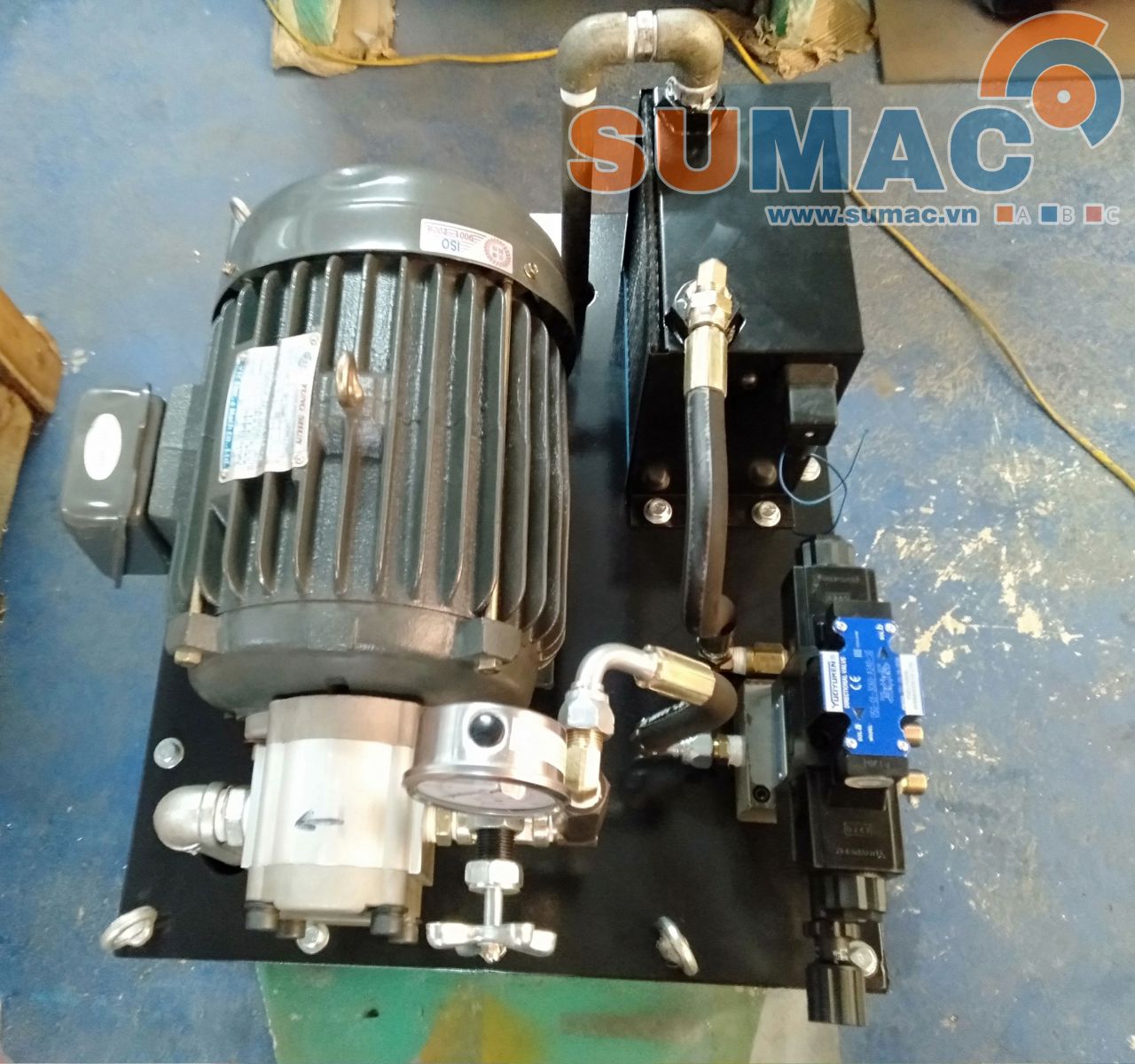

Hình 1. Bộ nguồn thủy lực bơm bánh răng, van đơn, công suất 3.7kw

Phân loại bộ nguồn thủy lực

1. Phân loại bộ nguồn lực theo công suất

Công suất của bộ nguồn thủy lực tùy theo nhu cầu công việc. Trạm nguồn thủy lực có công suất từ 0.2kw đến hàng trăm kw

- Động cơ điện của bộ nguồn thủy lực 1 pha - 220V, 3 pha - 380V, 12V, 24V

- Trong bộ nguồn thủy lực có thể có một động cơ điện chính hoặc nhiều động cơ kết hợp

Công suất của bộ nguồn tính theo công thức: P (kw) = ( Lưu lượng [đơn vị lít/phút] x áp suất [bar] ) ÷ 612

Ví dụ: trạm nguồn thủy lực cần lưu lượng 15 lít/phút, áp suất cần sử dụng tối đa là 170 bar

P (kw) = 15 x 170 ÷ 612 = 4.166 kw

2. Phân loại bộ nguồn thủy lực theo dải áp suất

- Trạm nguồn thủy lực dải áp suất thấp: đây là trạm nguồn thủy lực có áp suất làm việc từ 70bar trở xuống

bộ nguồn thủy lực

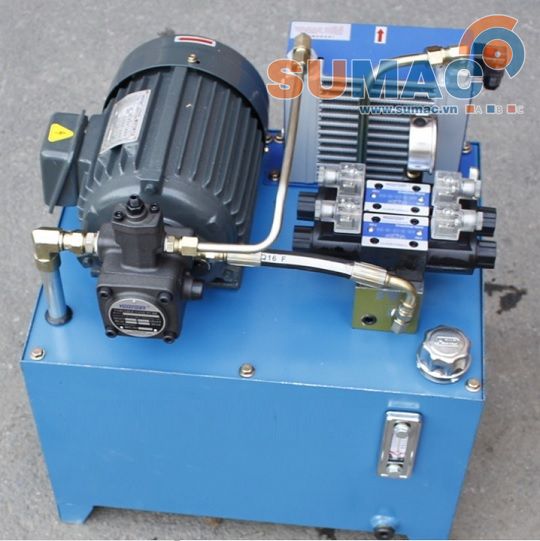

Hình 2. Bộ nguồn thủy lực sử dụng bơm VP, áp suất làm việc tối đa 70 bar

- Trạm nguồn thủy lực dải áp suất trung bình: đây là bộ nguồn thủy lực có áp suất làm việc từ 140 bar trở xuống.

Trạm nguồn thủy lực dải áp suất trung bình là thiết bị thủy lực phổ thông nhất

- Trạm nguồn thủy lực dải áp suất trên trung bình: bộ nguồn thủy lực có áp suất làm việc từ 180 bar trở xuống

- Trạm nguồn thủy lực áp suất cao, là bộ nguồn thủy lực có áp suất làm việc từ 180 bar trở lên

Với mỗi dải áp suất làm việc khác nhau cấu tạo của trạm nguồn thủy lực có cấu tạo khác nhau từ thiết bị hoạt động, đường ống dẫn dầu, thiết bị hiển thị.v.v.

Trạm nguồn thủy lực

Hình 3. Trạm nguồn thủy lực 3.7 kw, áp suất làm việc 170 bar

3. Trạm nguồn thủy lực phân loại theo chức năng làm việc

- Bộ nguồn thủy lực đẩy dầu bôi trơn

- Bộ nguồn thủy lực tạo áp chức năng đơn

- Bộ nguồn thủy lực tạo áp chức năng kép

- Bộ nguồn thủy lực tạo áp nhiều chức năng

Cấu tạo của bộ nguồn thủy lực

CẤU TẠO CỦA BỘ NGUỒN THỦY LỰC 3.7 KW

1.1 Động cơ điện Công suất: 3.7 Kw - động cơ cốt âm liền bơm thủy lực

Động cơ liền bơm thủy lực cốt âm phù hợp với các bơm:

- bơm bánh răng 1A, bơm bánh răng 2A, bơm bánh răng 3A

Ngoài ra, bơm cánh gạt VP15, bơm cánh gạtVP20, bơm cánh gạtVP30. bơm cánh gạtVP 40 cũng hợp với động cơ trên

Với bộ nguồn thủy lực trên SUMAC đang dùng bơm bánh răng 15 lít/phút - áp suất tối đa 170bar

Với nhu cầu sử dụng khách nhau, khách hàng có thể sử dụng các loại bơm khác với lưu lượng và áp suất phù hợp

Bộ nguồn thủy lực 20 tấn

Hình 2. Động cơ liền bơm thủy lực - động cơ cốt âm

Động cơ cốt âm hãng VTC sản xuất tại Việt Nam

Để chọn được bộ nguồn thủy lực ưng ý đúng với nhu cầu sử dụng. Quý khách vui lòng gọi tới số Hotline để được tư vấn chi tiết

- Điệp áp: 380V/50Hz

- Ưu điểm của động cơ cốt âm lắp ráp nhanh, tiết kiệm không gian, an toàn khi vận hành



1.2 Thùng dầu thủy lực

Thùng dầu thủy lực

Hình 3. Thùng dầu 60 lít - Bộ nguồn thủy lực

Cấu tạo các phần của thùng dầu thủy lực

- Chân đế: chi tiết không cho phép mặt đáy của thùng dầu tiếp xúc trực tiếp với mặt nền.

Khi mặt đáy đặt sát với mặt nền, hơi nước ngưng tục dưới mặt đáy thùng dầu không thoát được làm thùng nhanh gỉ xét

- Thước thăm dầu: có tác dụng kiểm tra mực dầu đổ vào thùng đã đủ chưa, theo dõi dầu thủy lực còn niên hạn sử dụng không.

Khi dầu đã chuyển sang màu đen thì chúng ta nên thay dầu mới. Dầu thủy lực thường là dầu mác 46 hoặc 68 là hai loại dầu thủy lực phổ thông nhất

- Nắp và lọc dầu: vị trí để đổ dầu và lọc dầu vào

- Vú dầu: vị trí để tháo dầu thải hoặc thau rửa thùng dầu



1.3 Bơm thủy lực

- Bơm: bơm bánh răng 3A - F10 là bơm bánh răng, áp suất tối đa 250 bar, áp suất làm việc ổn định 200 bar
- Áp suất Max : 250 kgf/cm2  (25Mpa)
- Đường dầu vào và ra là dạng bắt ren 1/2" và 3/8"
- Lưu lượng: 10CC/vòng tức động cơ tốc độ 1450 vòng/phút trạm nguồn thủy lực sẽ có lưu lượng 14.5 lít/phút

Bơm dầu thủy lực - Bộ nguồn thủy lực 3.7kw

Hình 4. Bơm bánh răng hay còn gọi bơm nhông

Với loại bơm bánh răng có các chú ý sau

- Dầu được hút và tăng áp nhờ hệ kiểu nhông (bánh răng). Đầu hút dầu của bơm sẽ to hơn đầu ra của bơm

- Bơm bánh răng không có bộ phận chỉnh áp vì vậy để bảo vệ hệ thống thủy lực chúng ta cần lắp van an toàn



1.4 Van thủy lực

- Đế van: 02 1 tép

- Van điện từ: DSG 02 3C6 - điện áp điều khiển 220V

- Van chỉnh áp: MBRV 02

Van điện từ thủy lực - Bộ nguồn thủy lực 3.7kw

Hình 5. Van điện từ 3C6



1.5 Quạt làm mát dầu

- Quạt làm mát: AH 0607T CA

- Lưu lượng tối đa 40 lít (dùng công suất 1/2 là tốt cho bộ làm mát)

Quạt làm mát dầu thủy lực - Bộ nguồn thủy lực 3.7kw

  Hình 5. Quạt làm mát dầu Sainfon



1.6 Van một chiều & đồng hồ báo áp suất

- Van một chiều CIT 02 giúp dầu không trào ngược lại bơm thủy lực

Van một chiều đồng hồ báo áp - bộ nguồn thủy lực 3.7kw

Hình 6. Van một chiều & đồng hồ báo áp suất

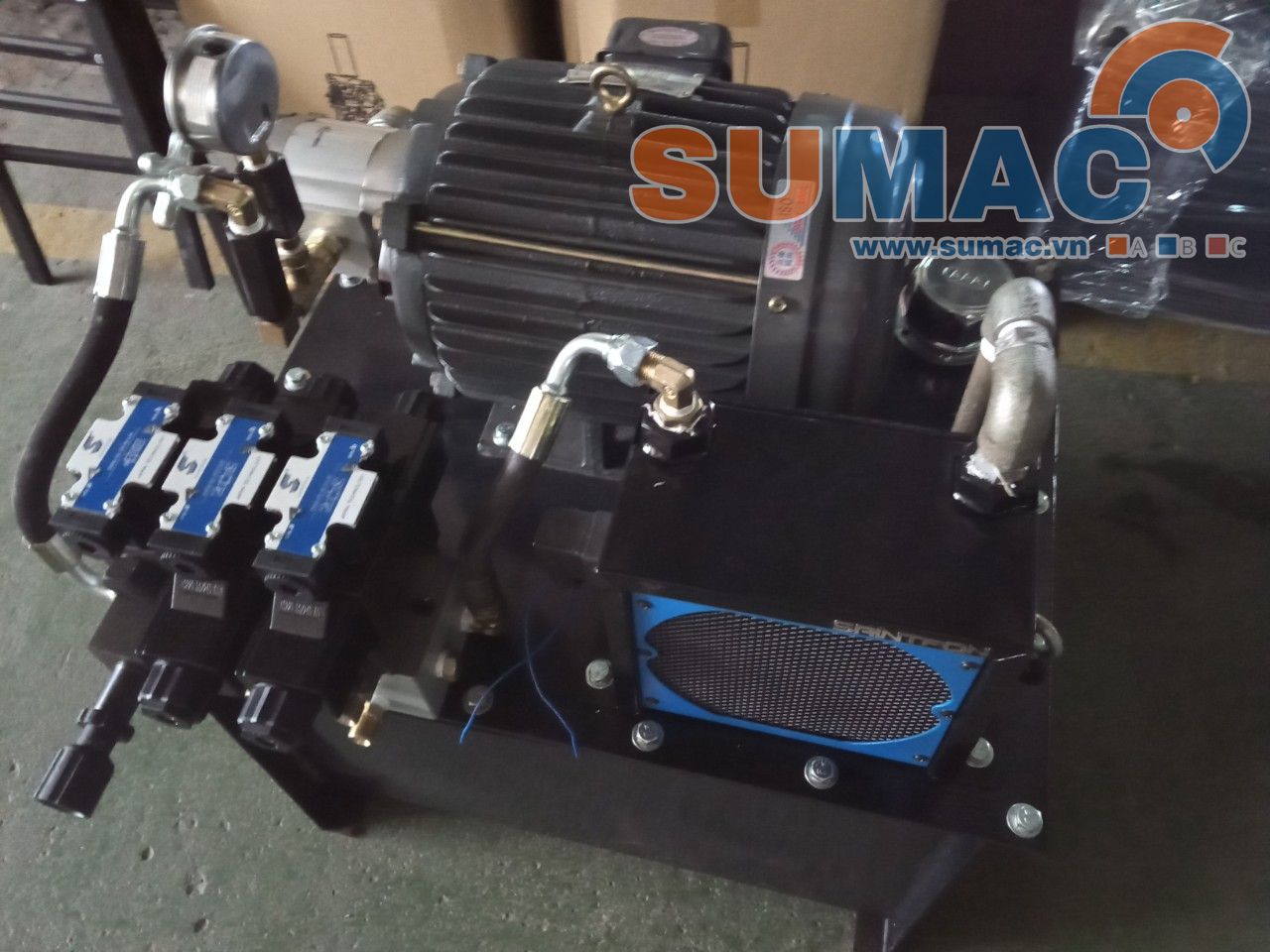

Trạm nguồn thủy lực cấp cho khách hàng

Bộ nguồn thủy lực

Bộ nguồn thủy lực 2 van hoạt động riêng biệt



Lắp đặt bộ nguồn thủy lực

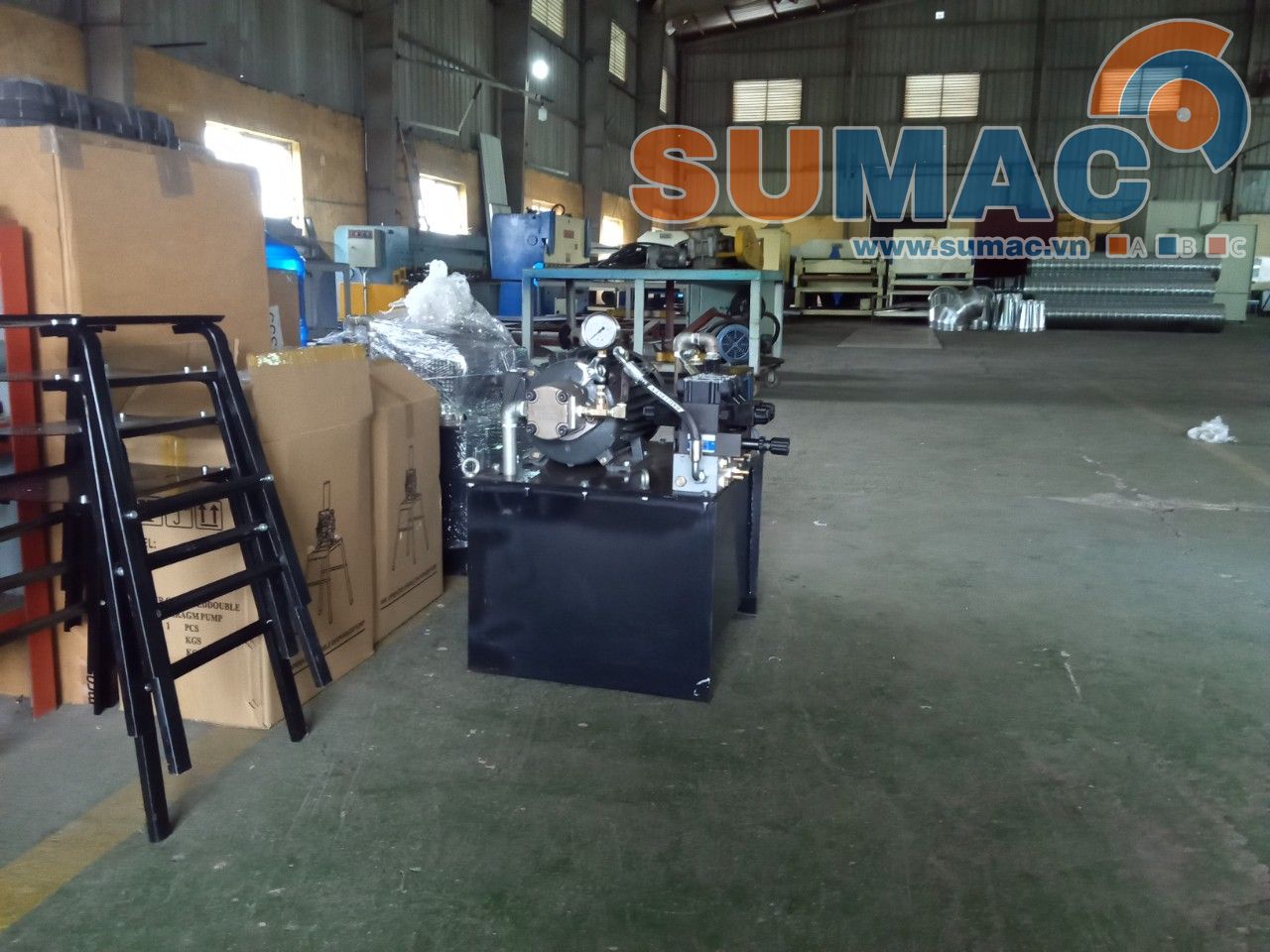

Bộ nguồn thủy lực cung cấp cho khách hàng tại kho nhà máy

Quý khách hàng có thể tham khảo các loại bộ nguồn khác tại đây

Bộ nguồn thủy lực 2.2kw bơm VP 1 van

Bộ nguồn thủy lực  3.7 KW bơm VP 1 van

Bộ nguồn thủy lực 3.7 Kw bơm VP 2 van

Bộ nguồn thủy lực 5.5Kw bơm bánh răng 3 van

Bộ nguồn thủy lực mini 220V

Bộ nguồn thủy lực 2.2 Kw có chỉnh lưu lượng áp suất

Bộ nguồn thủy lực 2.2kw bơm VP
