Máy cán tôn 11 sóng

2019-08-27 10:25:59

THÔNG TIN SẢN PHẨM:

Vật liệu tôn thép được sử dụng là vật che chắn bắt đầu sử dụng nhiều từ những năm 2000. Theo đó, ngành chế tạo máy cán tôn cũng từ đó phát triển theo xu thế chung. Hiện nay, các máy trong ngành tôn lợp phát triển đa dạng. Máy phân loại theo chủng loại sóng như: máy cán tôn 1 lớp, máy cán tôn 11 sóng, máy cán tôn 13 sóng laphong, máy cán tôn 9 sóng, máy cán tôn 7 sóng, máy cán tôn 5 sóng, máy cán tôn 6 sóng, máy cán tôn sóng ngói, máy cán tôn sim cloc,v,v.

Các máy phụ kiện kèm theo trong ngành tôn thép bao gồm: máy chấn tôn phụ kiện, máy chấn tôn, máy cán tôn xà gồ, máy cán các loại tôn cửa cuốn, máy cán tôn máng C treo.v.v. Ở khu vực phía Bắc máy cán tôn 11 sóng được sử dụng phổ biến nhất, trong đó có máy cán tôn 11 sóng 1 lớp, máy cán tôn 11 sóng tôn xốp. Máy & thiết bị SUMAC bắt đầu sản xuất các loại máy ngành tôn thép từ năm 2012, đã lắp đặt cho rất nhiều các đơn vị khu vực phía Bắc đến miền Trung nổi trội nhất là máy cán tôn 1 tầng 11 sóng

THÔNG SỐ KỸ THUẬT SẢN PHẨM (máy cán tôn 11 sóng)

Vận tốc	15 ÷ 25 m/phút
Khổ tôn	760 ÷ 1205 mm
Chiều dày	0.2 ÷ 0.6 mm
Công suất	9.7 Kw
Trọng lượng máy	6.0 ÷ 8.0 tấn
Dài x rộng x cao	11.5 x 1.6 x 0.85 m
Chế độ cắt	Tự động

NGUYÊN LÝ HOẠT ĐỘNG & QUÁ TRÌNH SẢN XUẤT SẢN PHẨM

Máy được cấu tạo gồm các phần:

- Khung đế máy được sử dụng I400 có độ cứng vững cao làm đế máy, vách máy, thanh giằng, hệ khung dầm dao được gia công chính xác trên máy phay CNC

- Hệ thống con lăn cán sóng. Con lăn được làm từ thép C45 tôi đảm bảo độ cứng và tôi bóng chống mài mòn bề mặt. Trục con lăn được sử dụng thép tròn đặc để chế tạo

- Hệ thống cắt tôn: Dầm dao, dao cắt sử dụng vật liệu SKD có độ bền cao, gia công CNC

- Hệ thống điều khiển hoàn toàn tự động: màn hình cảm ứng, chế độ vận hành dễ dàng

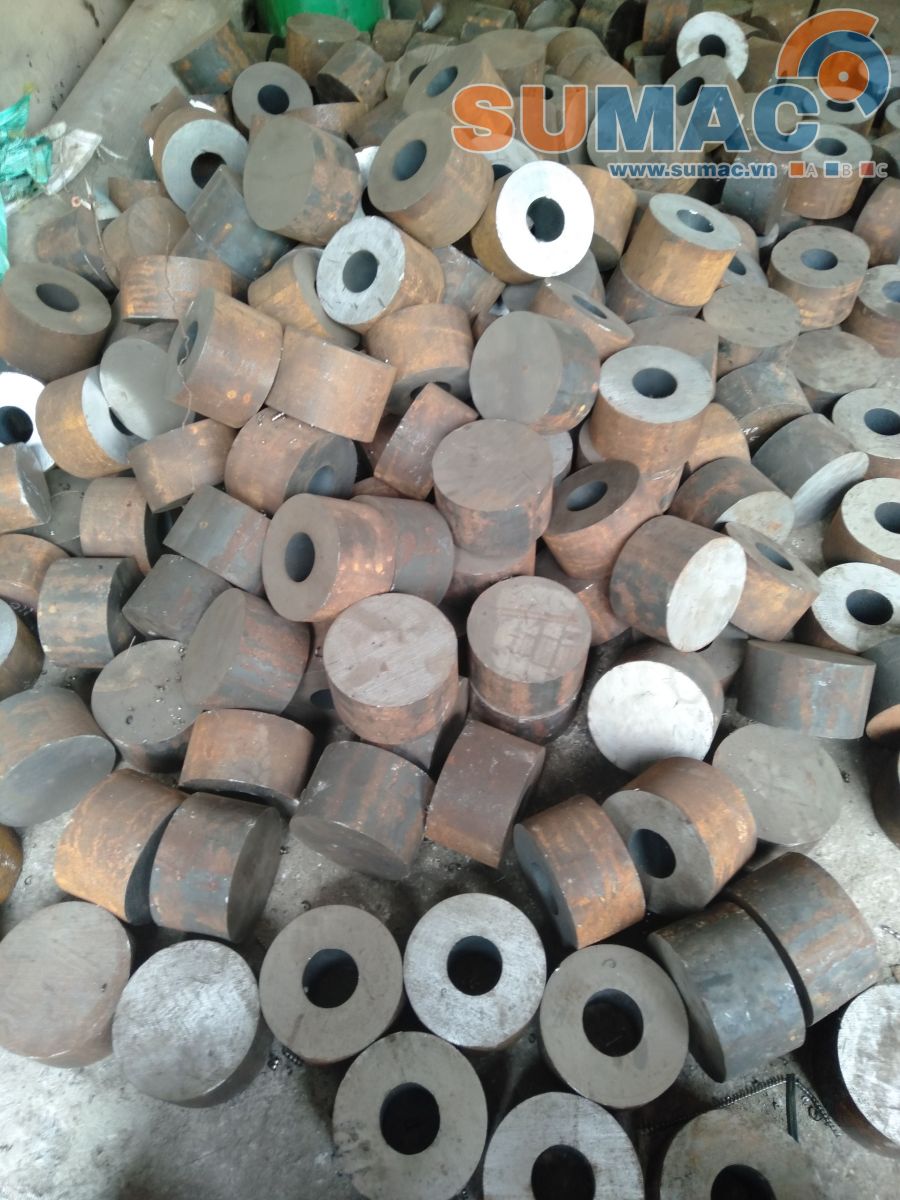

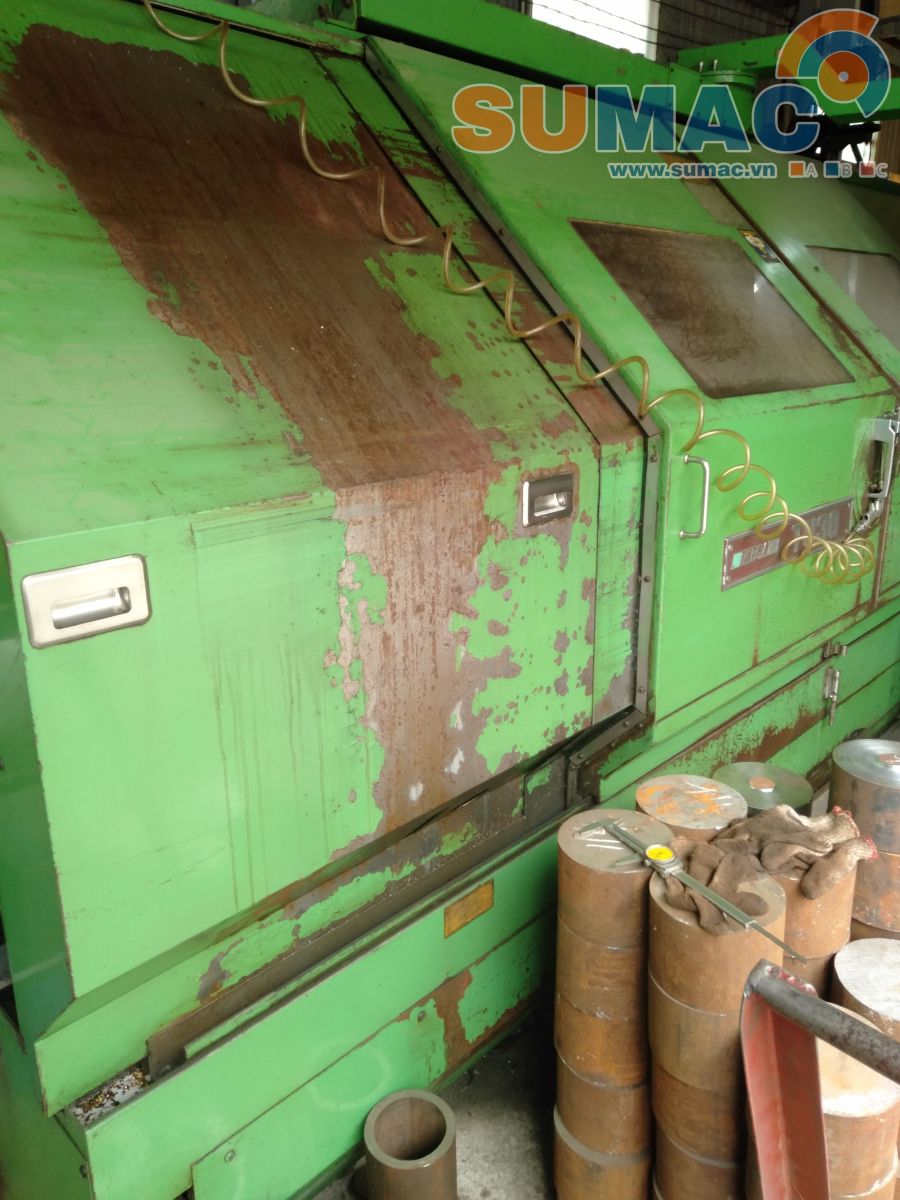

Phôi thép sử dụng làm con lăn cán tôn

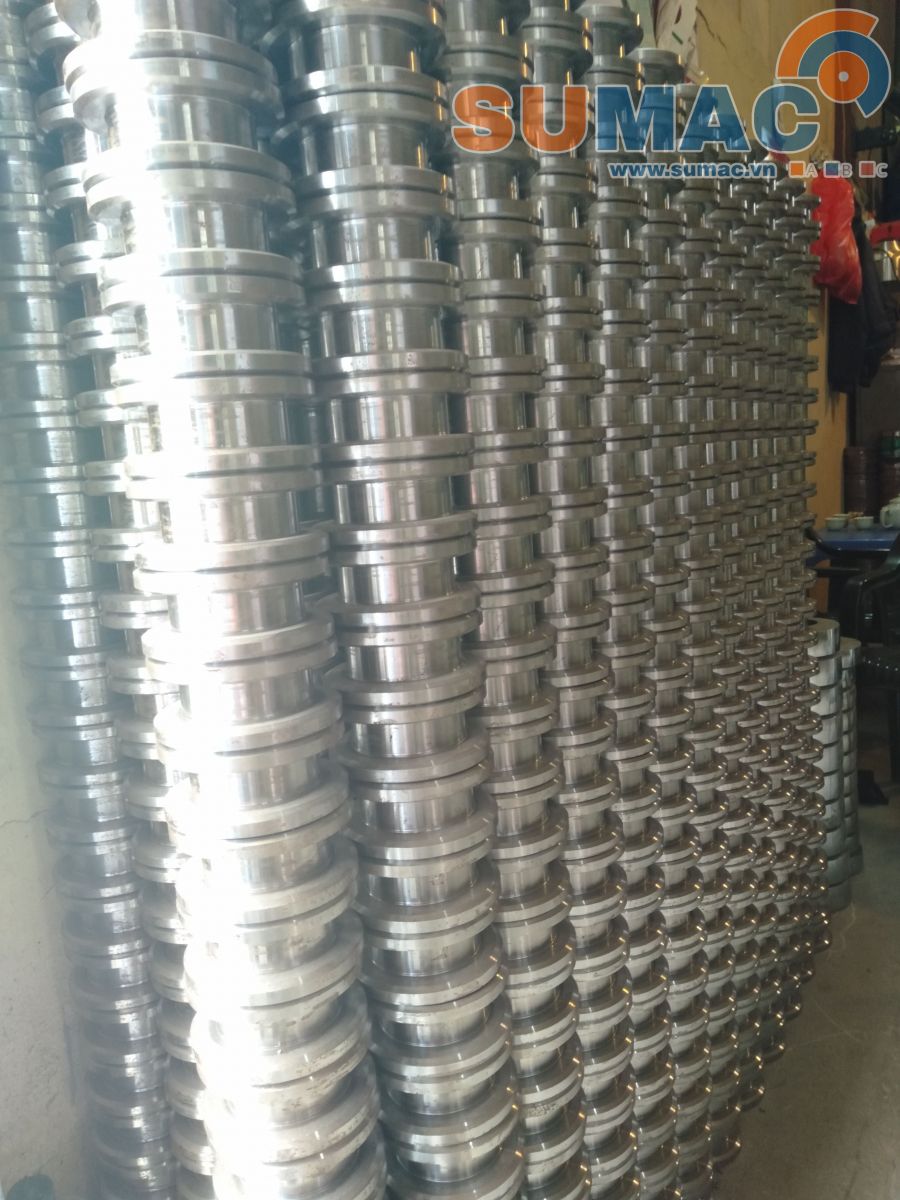

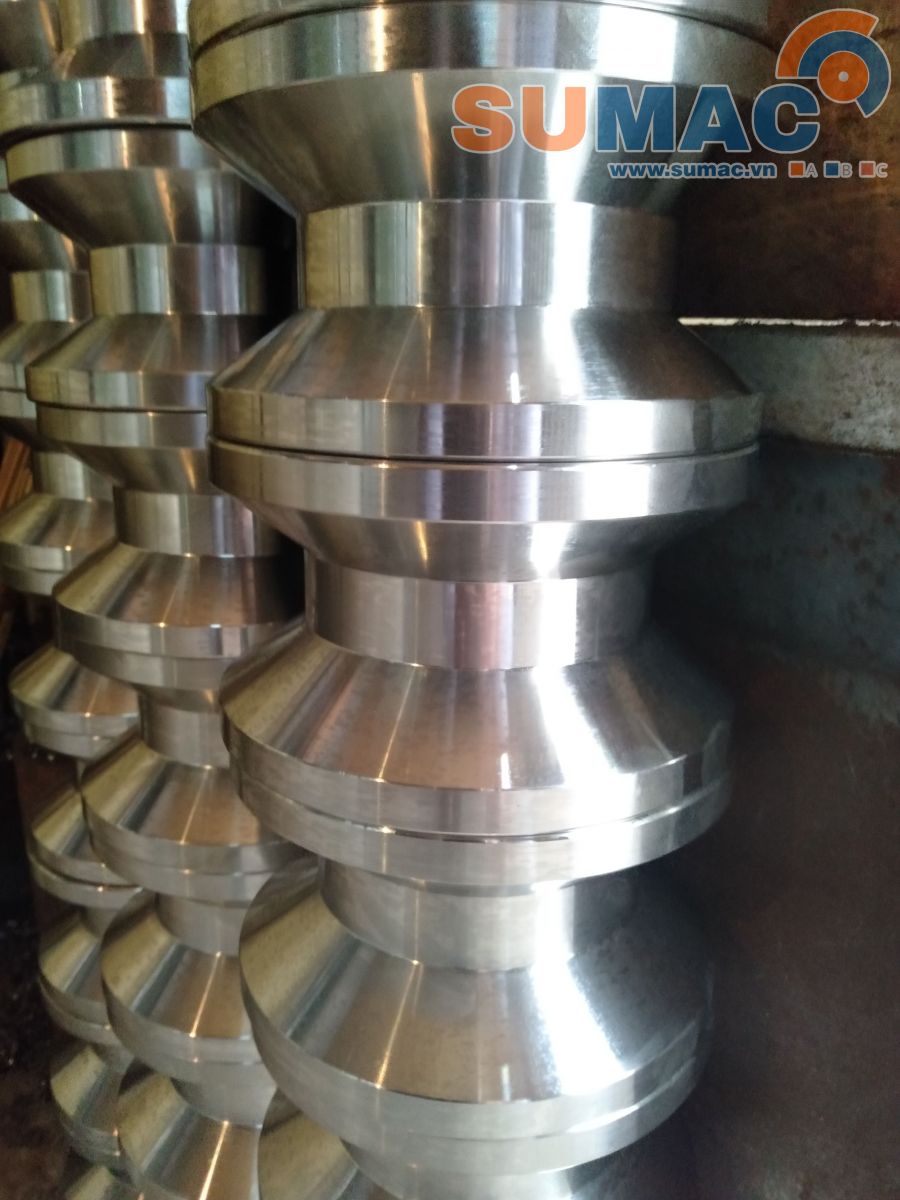

Con lăn & bánh nhông xích sau khi gia công trên máy tiện CNC, có độ chính xác cao lên tới 0.01mm

Xưởng tiện gia công CNC

Hiểu về máy cán tôn

Máy cán tôn (Rolling forming machine) là:

- (Rolling forming machine) Máy cán tôn lợp sử dụng cho dân dụng, sử dụng cho nhà công nghiệp: máy cán tôn 11 sóng, máy cán tôn 6 sóng, máy cán tôn 5 sóng, máy cán tôn sim lốc.v.v.

Một số thông tin về máy cán tôn hai tầng:

- (Double Roll Forming Machine) Máy cán được thiết kế theo tầng 1, tầng 2 xếp trồng lên nhau.

- (Double Roll Forming Machine) Hai tầng cán tôn có chung 1 đài đế dao cắt sau và cắt trước,máy chung một bộ khung vách, một bộ nguồn thủy lực.

- (Double Roll Forming Machine) Dao cắt mỗi tầng bố trí riêng biệt. Với cách sắp xếp này máy cán tôn hai tầng tiết kiệm được mặt bằng để máy, vị trí đặt tôn cuộn có thể dùng chung cho cả hai tầng cán tôn,

- (Double Roll Forming Machine) vật liệu máy tiết kiệm hơn so với lắp 2 máy cán tôn riêng biệt. Hiện nay, khách hàng mới đầu tư chủ yếu lựa chọn máy cán tôn 2 tầng cũng là lựa chọn tối ưu.

- (Double Roll Forming Machine) Chỉ có khách hàng có vốn đầu tư ban đầu nhỏ hoặc nhu cầu sử dụng loại sóng phụ ít mới lựa chọn mới cán tôn 1 tầng.1

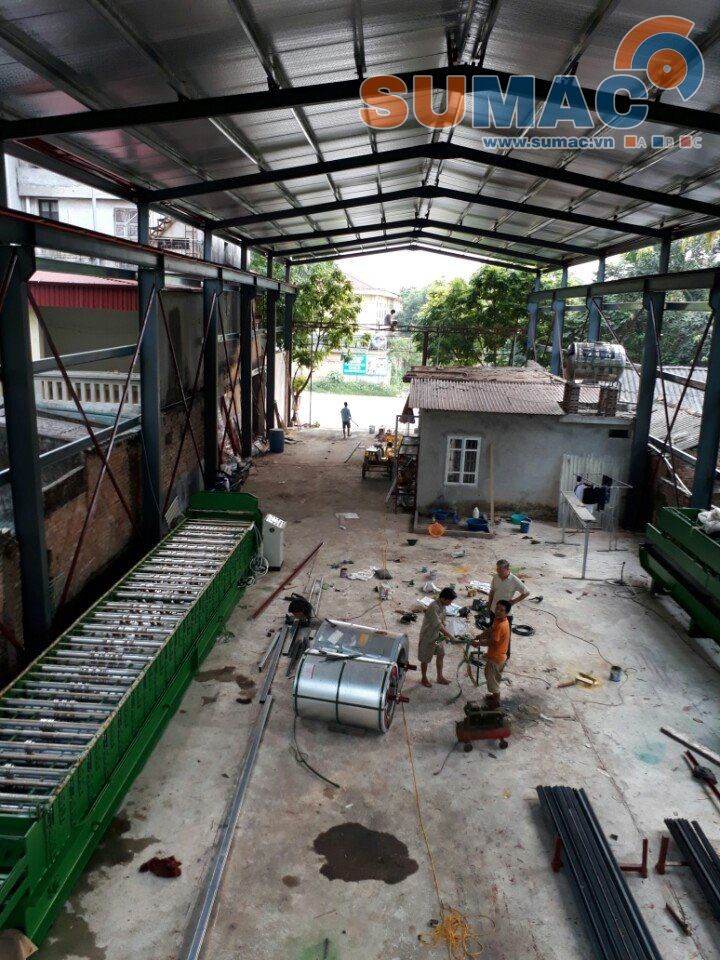

Địa điểm lắp đặt: Đại Đồng, Tiên Du, Bắc Ninh. Thời gian lắp đặt 12/2013

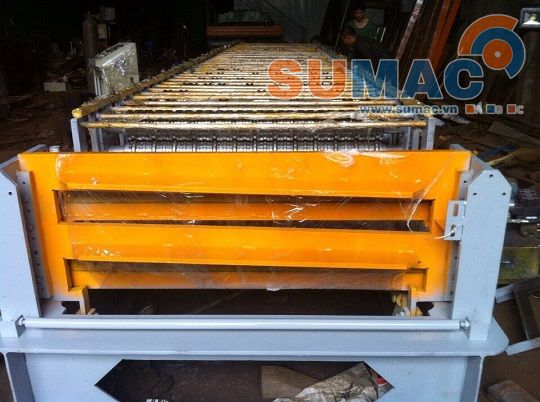

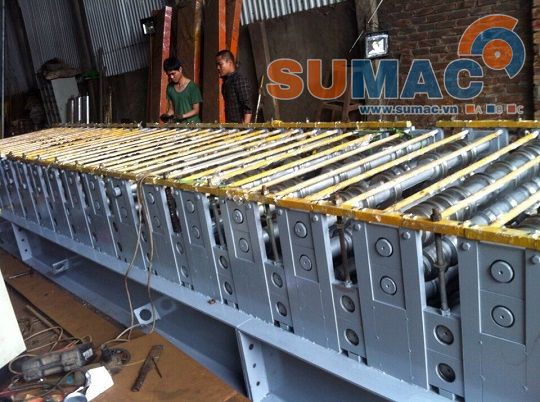

Máy cán tôn trong quá trình chế tạo

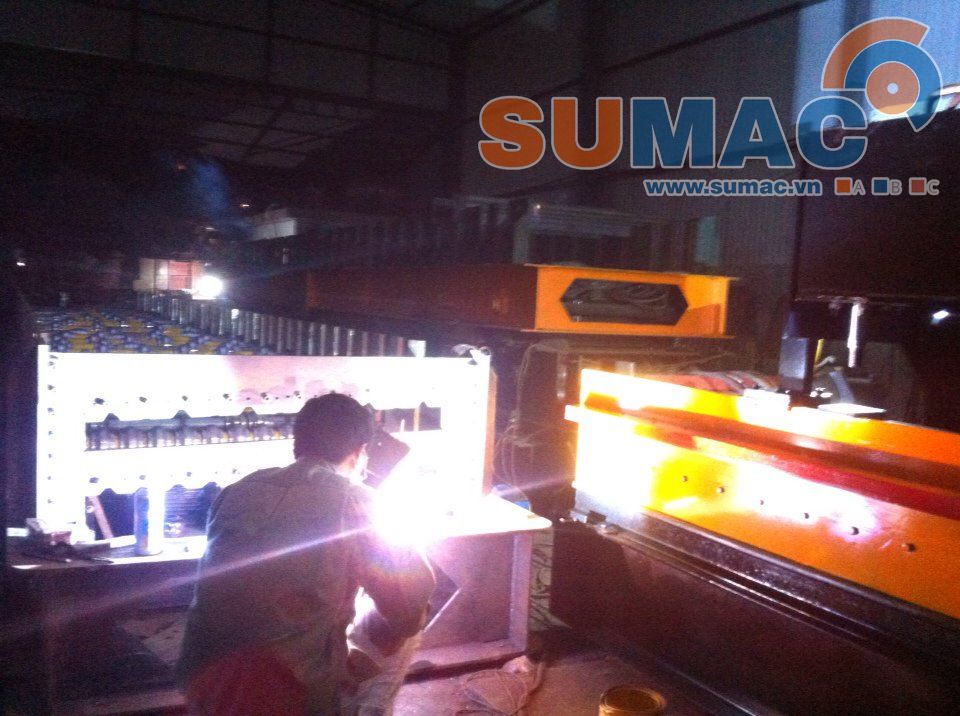

Xưởng chế tạo tăng ca cho kịp tiến độ giao máy

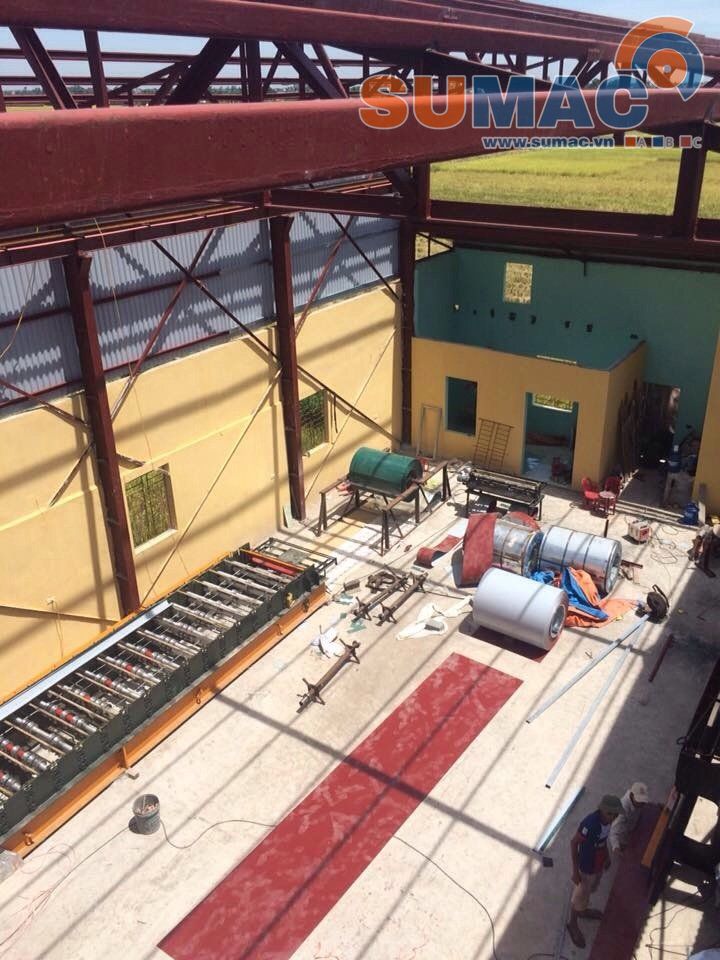

Hình ảnh máy cán tôn trong quá trình lắp đặt được nhìn từ trên cao. Máy & thiết bị SUMAC nhận trọn gói lắp đặt hệ thống máy cán tôn từ nhà xưởng, thiết bị nâng hạ và toàn bộ thiết bị máy móc trong ngành sản xuất tôn. Để tìm kiếm các sản phẩm khác của SUMAC, khách hàng có thể tìm kiếm theo TÊN SẢN PHẨM kèm theo chữ SUMAC, ví dụ: máy cán tôn SUMAC.
