Chân chạy cầu trục 2 tấn

Chân chạy cầu trục 2 tấn

Chân chạy cầu trục là bộ phận quan trọng của cầu trục (overhead crane), giúp toàn bộ hệ thống cầu trục di chuyển dọc theo đường ray đặt trên dầm chạy

Thông số kỹ thuật chân chạy cầu trục 2 tấn

- Chân chạy dầm biên  2 tấn

- Tải trọng nâng tối đa : 2 tấn

- Chiều dài chân chạy : 1.5m

- Tốc độ di chuyển : 15m/ phút

- Công suất động cơ : 0.4Kw

- Điện áp sử dụng : 3P, 380V/50Hz

Cấu tạo chân chạy cầu trục

Chân chạy cầu trục bao gồm các thành phần chính sau:

- Khung kết cấu thép: Được chế tạo từ thép tổ hợp dạng hộp, đảm bảo độ cứng và khả năng chịu tải cao. Khung này được gia công chính xác để lắp ráp các bộ phận khác như bánh xe và động cơ. Kích thước khung thép phụ thuộc vào tải trọng và chiều rộng xưởng.

- Bánh xe di chuyển: Gồm 2 bánh xe chủ động và 2 bánh xe bị động, thường được làm từ thép đúc và qua quá trình xử lý nhiệt để đạt độ cứng khoảng 40 HRC. Kích thước bánh xe phổ biến là D160, D200, D250, D300, D350, D400, D500, D650, tùy thuộc vào tải trọng của cầu trục.

- Động cơ liền hộp giảm tốc: Động cơ được tích hợp với hộp giảm tốc, có công suất từ 0.4 kW đến 5.5 kW và tỷ số truyền phổ biến là 1/16.3 hoặc 1/12.12, giúp điều khiển tốc độ di chuyển của cầu trục.

- Thiết bị giảm chấn: Thường là các tấm cao su hoặc lò xo, giúp giảm rung lắc và va đập khi cầu trục hoạt động.

Chức năng của chân chạy cầu trục

- Di chuyển cầu trục: Chân chạy giúp cầu trục di chuyển dọc theo đường ray đặt trên dầm chạy, cho phép palang nâng hạ hàng hóa đến vị trí mong muốn.

- Chịu tải trọng: Chuyển tải trọng từ dầm chính của cầu trục xuống đường ray, đảm bảo an toàn và ổn định trong quá trình vận hành.

- Ổn định và an toàn: Giữ cân bằng và giảm rung lắc khi cầu trục hoạt động, đặc biệt quan trọng trong các ứng dụng nâng hạ vật nặng.

Phân loại chân chạy cầu trục

Chân chạy cầu trục được phân loại dựa trên các tiêu chí sau:

- Theo loại cầu trục:

Chân chạy cho cầu trục dầm đơn: Thường có kích thước nhỏ hơn, phù hợp với tải trọng nhẹ đến trung bình.

Chân chạy cho cầu trục dầm đôi: Kích thước lớn hơn, phù hợp với tải trọng lớn.

- Theo kích thước:

Chiều dài chân chạy phổ biến từ 1.2m, 1.5m đến 2m, tùy thuộc vào khẩu độ và thiết kế của cầu trục.

- Theo công suất động cơ:

Công suất động cơ từ 0.4 kW đến 5.5 kW, lựa chọn tùy theo tải trọng và tốc độ di chuyển yêu cầu.

Phụ kiện thiết bị cầu trục

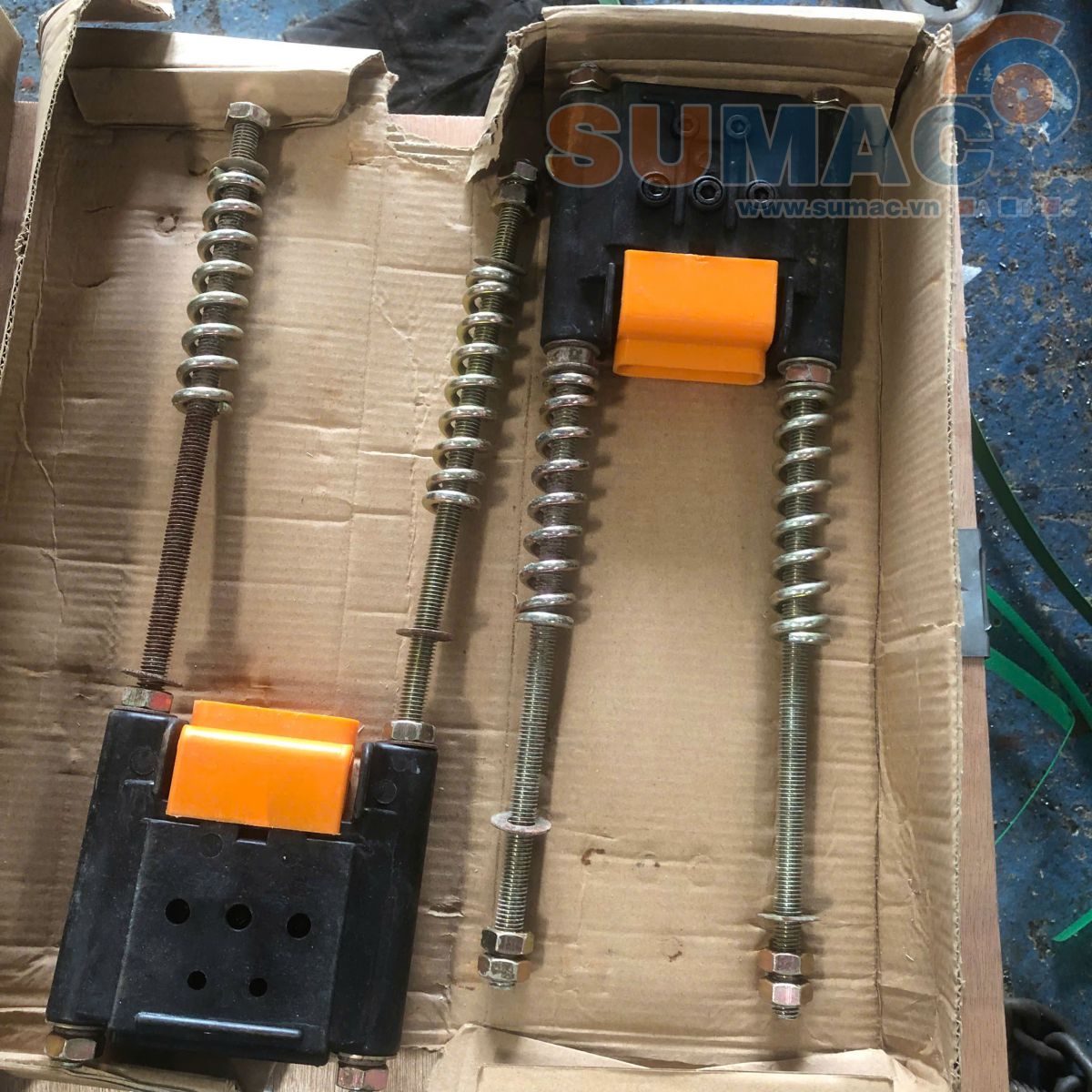

Căng ray điện 3P cho hệ cầu trục

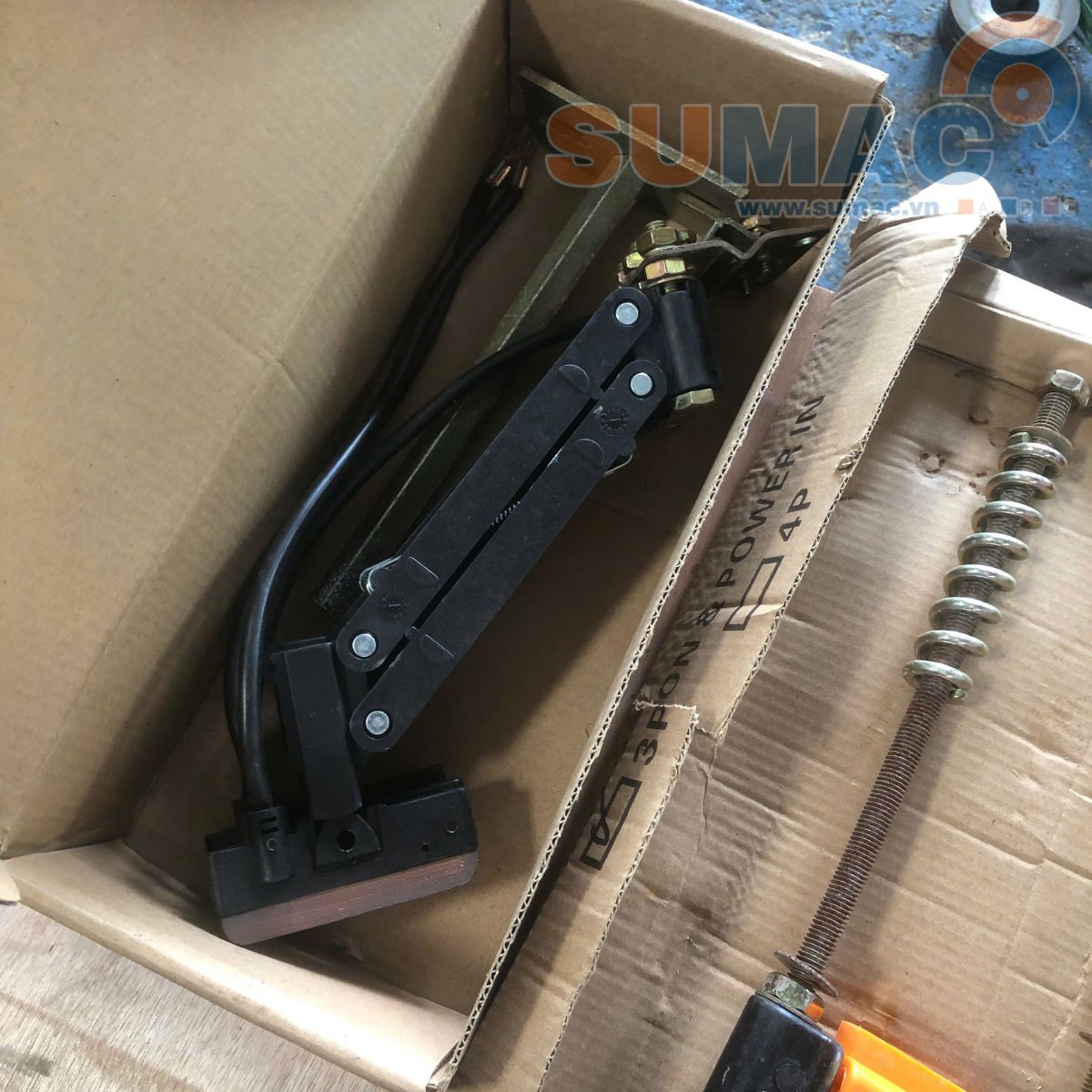

Chổi điện 3P-60A

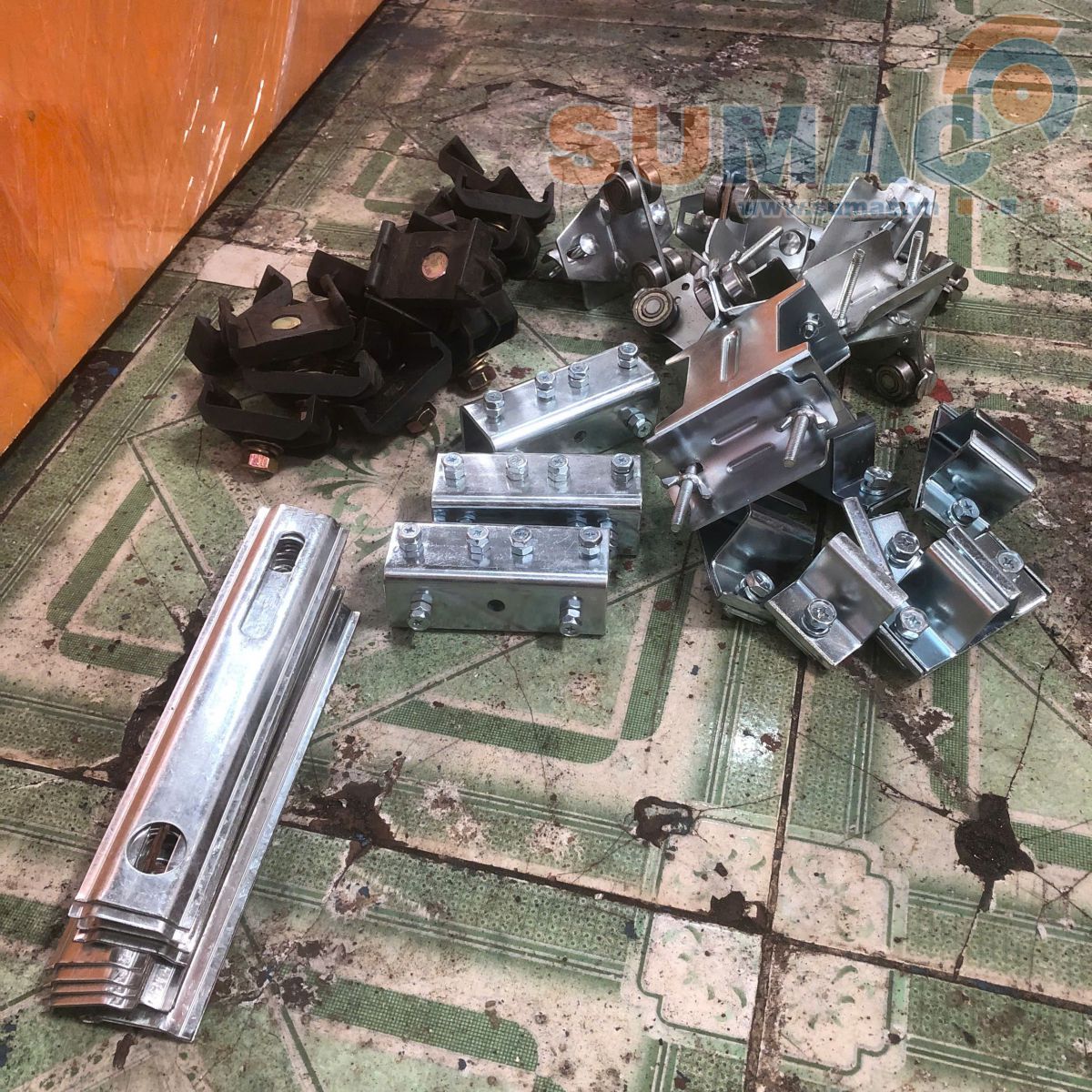

Con lăn treo cáp, nối máng C, Bi dẫn cáp

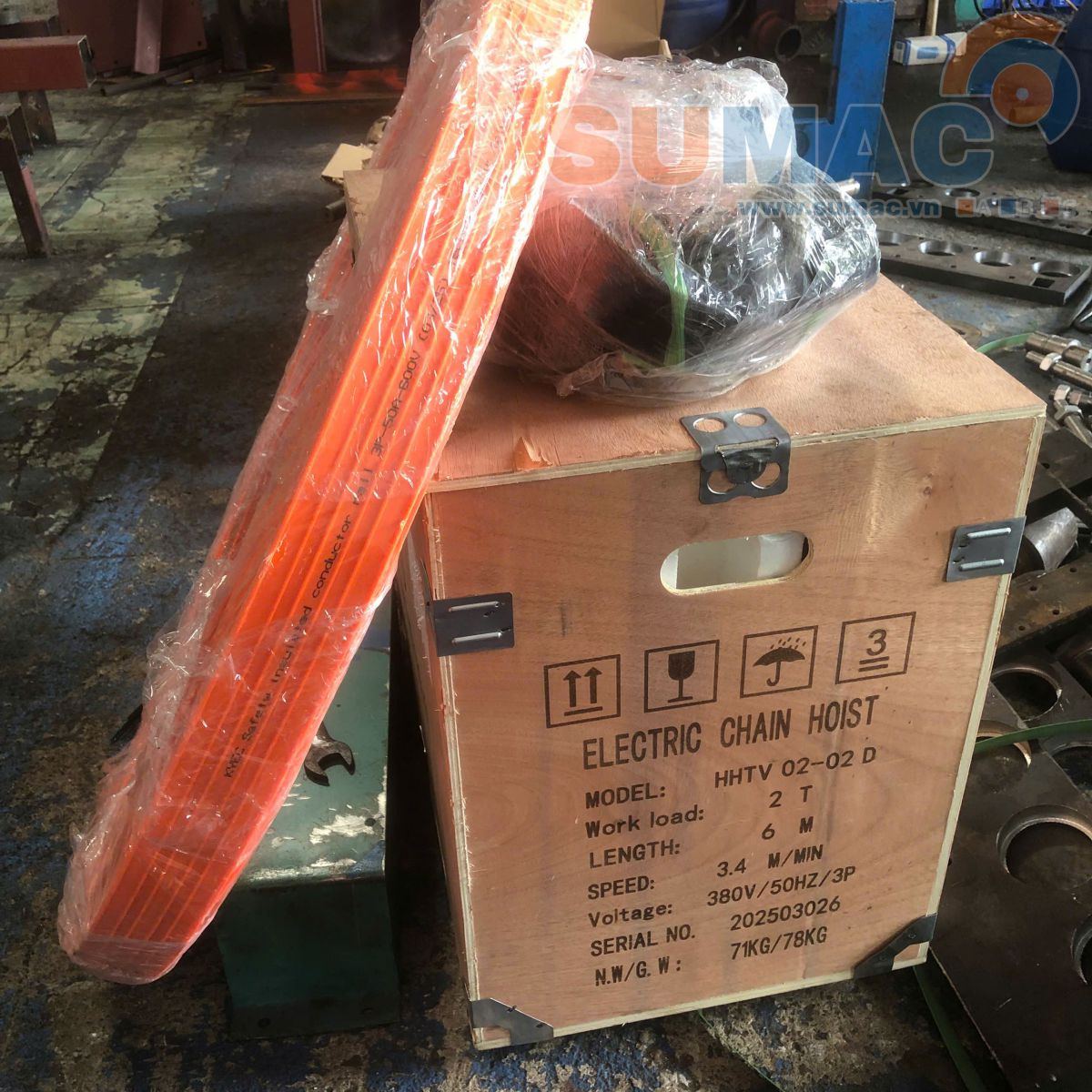

Pa lăng xích điện 2 tấn

-  Tải trọng nâng hạ tối đa : 2 tấn

- Chiều cao nâng hạ : 6 mét

- Tốc độ nâng : 2.3m/ phút

- Tốc độ di chuyển ngang : 11m/ phút

- Xích tải : phi 7mm

- Điện áp sử dụng : 3P, 380V, 50Hz

Mua chân chạy cầu trục, chân chạy dầm biên ở đâu ?

Lưu ý khi lựa chọn và bảo trì chân chạy cầu trục

• Phù hợp với tải trọng: Chọn chân chạy có khả năng chịu tải phù hợp với tải trọng của cầu trục để đảm bảo an toàn.

• Đồng bộ với hệ thống ray: Đảm bảo bánh xe và chân chạy phù hợp với kích thước và loại ray sử dụng.

• Bảo trì định kỳ: Kiểm tra và bảo dưỡng các bộ phận như bánh xe, động cơ, hộp giảm tốc và thiết bị giảm chấn để đảm bảo hoạt động ổn định và kéo dài tuổi thọ thiết bị.

Để được tư vấn rõ hơn về kỹ thuật, quý Khách hàng vui lòng liên hệ nhân viên kỹ thuật của

SUMAC để được tư vấn chế tạo theo tiêu chuẩn an toàn. Rất mong sự ủng hộ của các bạn
