Các mẫu MÁY ÉP THỦY LỰC

Các mẫu máy ép thủy lực phổ biến nhất hiện nay

1. Máy ép thủy lực chữ H

Cấu tạo máy ép thủy lực chữ H

- Dầm trên gá xylanh, thân máy, bàn máy di động

Kết cấu máy được thiết kế chắc chắn, thẩm mỹ cao. Bàn máy có thể di động, linh động trong công việc khi cần khoảng hở máy khác nhau. Kết cấu máy được thiết kế tiện lợi cho quá trình lắp đặt, vận chuyển và thân thiện với người sử dụng

Máy ép thủy lực chữ H

- Trạm nguồn thủy lực

Trạm nguồn thủy lực của máy ép thủy lực chữ H có công suất từ 1.5kw đến 5.5kw. Điện áp sử dụng cho hệ thống thủy lực có thể dùng điện 3 pha 380V, 1 pha 220V rất tiện lợi. Công suất của máy ép thủy lực chữ H phụ thuộc vào lực ép và tốc độ hoạt động của xilanh

- Xi lanh thủy lực: lực ép từ 10 tấn đến 50 tấn, 100 tấn

ỨNG DỤNG MÁY ÉP THỦY LỰC CHỮ H

- Ép kiện

- Ép vòng bi,

- Ép sản phẩm, chấn ép kim loại.v.v.

PHÂN LOẠI MÁY ÉP THỦY LỰC CHỮ H

- Máy ép thủy lực 10 tấn, Máy ép thủy lực 15 tấn, Máy ép thủy lực 20 tấn, Máy ép thủy lực 30 tấn

- Máy ép thủy lực 35 tấn, Máy ép thủy lực 40 tấn, Máy ép thủy lực 50 tấn, Máy ép thủy lực 100 tấn



2. Máy ép thủy lực 4 trụ.

ĐÂY LÀ MÁY ÉP THỦY LỰC PHỔ BIẾN NHẬT HIỆN NAY

Máy ép thủy lực 100 tấn

Hình 1. Máy ép thủy lực 100 tấn

Cấu tạo máy ép thủy lực 4 trụ

1. Kết cấu máy

- Thân máy trên: hàn hộp kết cấu (cố định)

- Bàn máy giữa: hàn kết cấu (di động)

- Bàn máy dưới: hàn kết cấu (cố định)

2. Trụ dẫn hướng

- Trụ tròn thép C45 tôi bề mặt, mạ Crom

- Số lượng trụ dẫn hướng: 4 trụ

3. Xylanh thủy lực

- Xylanh 2 cấp tốc độ

4. Bộ nguồn thủy lực

- Thùng dầu

- Van điện, van an toàn

- Thiết bị hiển thị

- Động cơ điện

- Cảm biến an toàn (nếu yêu cầu có)

5. Đường ống thủy lực

- Ống mềm

- Ống cứng

Cung cấp máy ép thủy lực 100 tấn

Hình 2. Cấu tạo chung máy ép thủy lực



3. Máy ép thủy lực khung kín (loại nhỏ)

Máy ép thủy lực 25 tấn

                                  Hình ảnh máy ép thủy lực 25 tấn

Máy ép thủy lực kiểu khung kín. Máy ép được sử dụng khá phổ biến dùng để cắt, đột, ép, .v.v

Máy ép thủy lực loại khung kín thuộc loại máy ép thủy lực nhỏ gọn, có dải lực ép đa dạng như: Máy ép thủy lực - Hydraulic press brake machine 5 tấn, máy ép thủy lực - Hydraulic press brake machine 10 tấn, máy ép thủy lực - Hydraulic press brake machine 15 tấn, máy ép thủy lực - Hydraulic press brake machine 20 tấn, máy ép thủy lực - Hydraulic press brake machine 25 tấn, máy ép thủy lực - Hydraulic press brake machine 30 tấn, máy ép thủy lực - Hydraulic press brake machine 40 tấn, máy ép thủy lực - Hydraulic press brake machine 50 tấn, máy ép thủy lực - Hydraulic press brake machine 60 tấn, máy ép thủy lực - Hydraulic press brake machine 200 tấn.

Cấu tạo của máy ép thủy lực khung kín

- bộ nguồn thủy lực

- xilanh thủy lực

- tủ điều khiển

- bàn máy

Máy ép thủy lực khung kín tại Hà Nội

Ưu điểm của dòng Máy ép thủy lực loại khung kín

- kích thước máy nhỏ gọn

- giá cạnh tranh

- cấu tạo đơn giản dễ sửa chữa

- hành trình lớn, hành trình máy có thể thay đổi được

- sử dụng dễ dàng.

4. Máy ép thủy lực khung kín (loại lớn)

THÔNG SỐ KỸ THUẬT:

- Kích thước máy Dài x Rộng x Cao: 3m x 2m x 3m

- Trọng lượng máy: 10 tấn - 12 tấn

- Công suất máy: 40 Kw

- Điện sử dụng: 3 pha, 380V - 50Hz

- Lực ép tối đa: 500 tấn

- Kích thước bàn: 2m x 1.5m

- Hành trình máy: 500 mm

- Thùng dầu: 500 lít

Máy ép thủy lực 500 tấn, máy ép 500 tấn

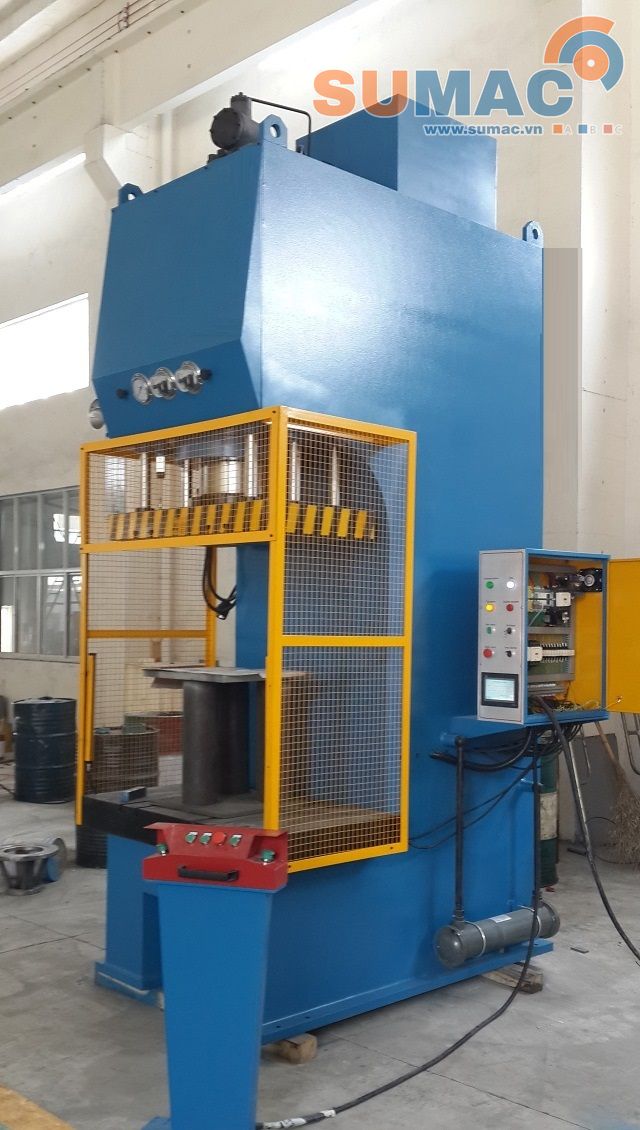

5. Máy ép thủy lực chữ C

Máy ép thủy lực chữ C



Các thông số chính khi lựa chọn máy ép thủy lực

- Kích thước bàn làm việc

- Công suất máy

- Điện sử dụng

- Lực ép tối đa

- Hành trình máy

- Tốc độ làm việc

(Biên tập viên: Máy & thiết bị SUMAC, nguồn tổng hợp)
